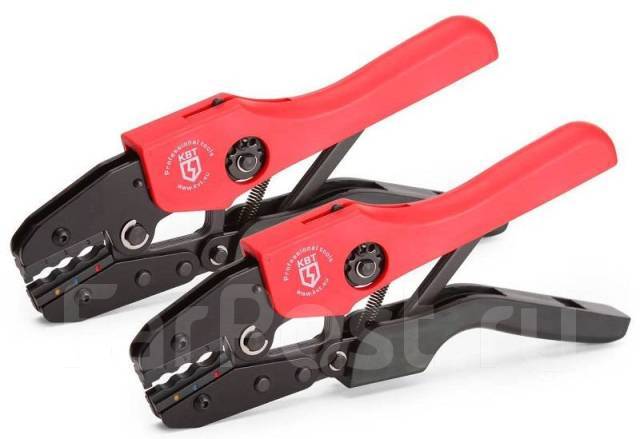

Набор пресс клещи CTF
В этот набор также входит 5 матриц. Правда здесь уже нет механизма быстрого съема. Для замены матрицы придется использовать шестигранный ключ. Что не совсем удобно и может занять гораздо больше времени, чем сам процесс обжатия.
Можно конечно заняться самодеятельностью и несколько модернизировать процесс съема матриц. Для этого на заводские винты можно напаять гайки, которые уже легко скручивать руками без применения шестигранников и спец.ключей.
Еще в комплекте идут 2 запасных винта от матриц на случай если вы потеряете действующее или испортите резьбу на них.
Отсутствие механизма быстрого съема это конечно один из главных минусов данного инструмента. Представьте вы сидите перед шкафом, в котором пара сотен проводников. Все они идут по порядку, разного сечения и типоразмеров и обжимать их нужно соответствующе. Сколько лишнего времени и нервов у вас уйдет на откручивание-закручивание матриц, вопрос далеко не риторический.
Возникает резонный вопрос, зачем нужен набор CTF с неудобным процессом замены матриц, если есть пресс клещи CTB с механизмом их быстрого съема?
Принципиальное отличие CTF – это параллельное смыкание матриц. Данная форма обжатия является самым важным преимуществом перед любыми другими пресс клещами.
При использовании обычных пресс клещей обжим изолированных и неизолированных наконечников сначала происходит с одного края, потом по центру и только в конце наконечник обжимается целиком.
А вот модель CTF имеет такую конструкцию, что губки на ней смыкаются параллельно сверху вниз. Поэтому обжим происходит равномерно и сразу по всей поверхности наконечника.
Правда возможен вариант, когда вы матрицу и наконечник подобрали вроде бы верно, а провод после опрессовки все равно внутри гильзы зажат плохо. Как такое возможно?
А причина здесь кроется в недобросовестном заводе изготовителе кабельной продукции. Именно они могут сделать провод, полагаясь на свои технические условия, а не на ГОСТ. В итоге получается сечение не 1,5мм2, а меньше 1,25-1,3мм2. Вы же, зажимая это все матрицей на 1,5мм2, естественно не сможете добиться того результата который необходим.
Модель пресс клещей CTF в своей конструкции также имеет:
храповый механизм
регулировку усилия сжатия матриц
Нужно понимать, что сама по себе регулировка не меняет усилия сжатия. Она лишь контролирует и изменяет зазор между матрицами.
Будьте осторожны, если неправильно их отрегулировать, то можно добиться того, что храповый механизм каждый раз не будет проходить полный цикл обжатия.
На новых клещах ничего регулировать не нужно. Заводскими настройками выставлены оптимальные условия опрессовки. Однако в процессе длительной эксплуатации матрицы могут разболтаться и появляются люфт и слабина.
Регулировка осуществляется с помощью эксцентрика. Откручиваете винт стопора и крутите звездочку. В сторону плюса, если нужно увеличить схождение матриц и в сторону минуса, если наоборот ослабить.
Производитель КВТ для своих кримперов говорит о гарантийном обжиме наконечников в 30 000 циклов без потери качества опрессовки.
Также клещи ctf имеют:
механизм разблокировки из любого положения
кнопку фиксации рукояток
Для чего нужна фиксация рукояток? Представьте себе что вы стоите на стремянке и под потолком обжимаете одной рукой гильзу наконечника в распредкоробке. Вам нужно одеть ее на провод, завести в нужное гнездо матрицы и зафиксировать, прежде чем окончательно дожать.
Советуем изучить Разделение автоматических выключателей по время токовым характеристикам
Сделать это в один заход из-за неудобного положения и стесненных условий работы будет проблематично. Здесь как раз таки и незаменим механизм фиксации. Вставили гильзу, поджали, перехватились и дожали как следует.
Обжимать моножильные провода пресс клещами CTB и CTF не рекомендуется. Для этого нужно прикладывать большее усилие и храповый механизм должен быть рассчитан на это. В этом случае лучше воспользоваться другими марками инструмента от КВТ. Например кримпер – ПК-16у и ПК-35у.
В целом оба набора CTB и CTF могут дополнять друг друга и быть незаменимыми помощниками при обжатии втулочных изолированных, неизолированных и других разновидностей тонкостенных гильз и наконечников.
Конечно, для мастера универсала вполне достаточно иметь и один из них. Однако помните, что универсальность не всегда окупается. Гораздо надежнее иметь набор именно клещей, а не набор матриц к одним пресс клещам.
Наборы пресс клещей CTF и CTB в интернет магазинах можно приобрести в пределах 5000 рублей. Сами же клещи лишь с одной матрицей и вовсе обойдутся минимум в два раза дешевле. Выбрать себе необходимый вариант можно здесь.
Конструкция
В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил из разных материалов.

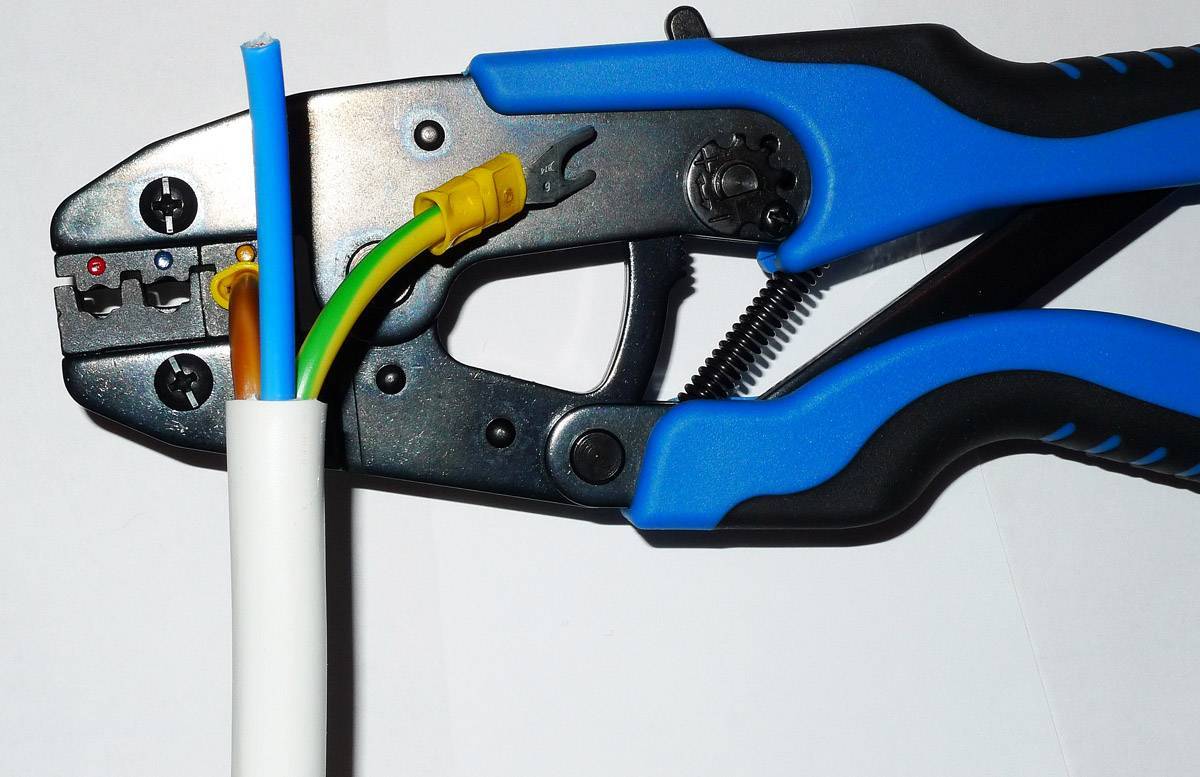

Последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:
- Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 — 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
- Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
- Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
- Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
- Нажать на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
- Отрезок оплетки вернуть в место соединения, прогреть его строительным феном.
Вам это будет интересно Особенности электрических проводов и кабелей

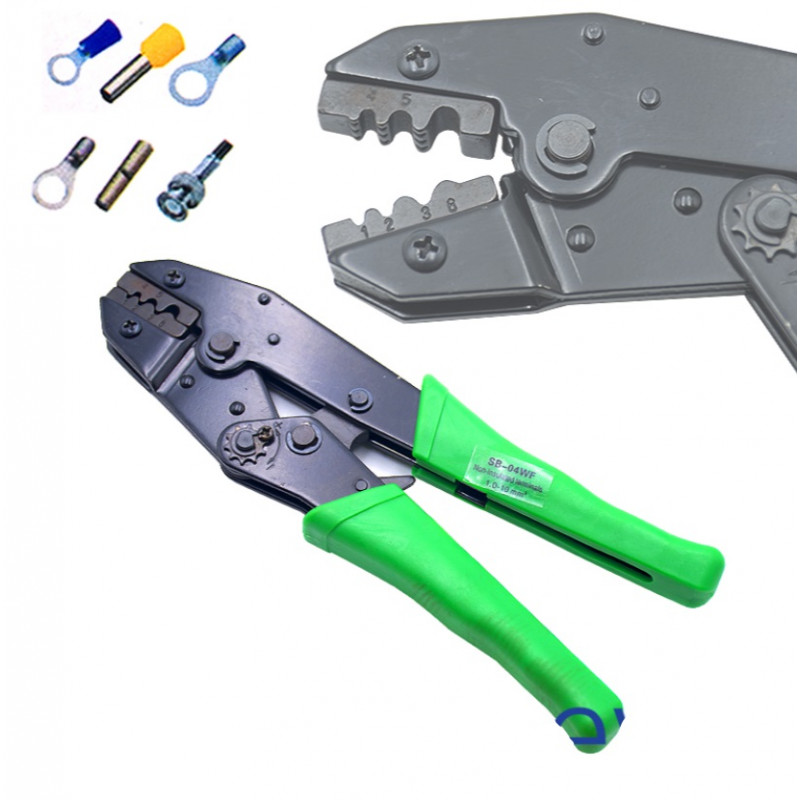

Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:
- цилиндрической формы;
- вилочными;
- петлевыми;
- соединительными;
- ножевыми.
Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс-клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем. Монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.
При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.
Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:
- Дополнительную изоляцию. Обычно для изготовления ручек клещей используют пластик, но у некоторых моделей есть вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
- Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель, а также обходиться без дополнительного оснащения.
Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.
Некоторые считают, что обжать провод несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение.
Плотное прилегание наконечников к жиле можно обеспечить только матрицей. Тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.
Выбор правильного инструмента для выполнения работ
Технология опрессовки
Существует два метода, с помощью которых осуществляется опрессовка:
- местное вдавливание;
- сплошное обжатие.
Провод для обжима используется медный или алюминиевый. Поэтому и гильза может быть либо из меди, либо из алюминия. Бывает еще медно–алюминиевая. Так как кабель из алюминия склонен к формированию окислительной пленки, то алюминиевая гильза должна поддаваться зачистке и обработке особенной смазкой. Для защиты алюминия от окислов используют кварцевазелиновую пасту. Провод из меди также подлежит обработке смазкой. С ее помощью уменьшается вероятность повреждения жилы при опрессовке и снижается трение.
Если жил многопроволочные – их выравнивают и складывают так, чтобы они легко входили в гильзу, можно немного скрутить проволочки. Затем кабель вставляется в патрон до упора. Соединение может быть сделано не встык, а, например, с заводом. Тогда общее сечение всех проводов не должно превышать сечение втулки.
В любом случае применяются гильзы, рассчитанные под суммарное сечение обжимаемых жил. Если используется пресс с точечным (местным) вдавливанием – делают 2-3 прожимки равномерно распределенные по длине гильзы, для обеспечения механической прочности соединения и хорошего электрического контакта. При сплошной обжимке с помощью гексагональных или квадратных матриц – рекомендации в сущности те же
В обоих случаях важно чтобы гильза не треснула при обжиме (если она слишком маленькая) и не было не прожатых мест и полостей (если она слишком большая)
После того как была осуществлена опрессовка, в месте соединения необходимо создать внешний изолирующий слой с помощью изоленты или локоткани. После изоляции следует аккуратно сложить провода и сам кабель в распределительной коробке.
На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:
Разновидности и маркировка элементов
Наглядным примером неправильного соединения электрокабелей служит электрический щиток, в котором изоляция проводки оплавлена после скрутки токопроводящих жил. Обжимка проводов позволяет предотвратить нагрев места контакта даже при возрастании тока нагрузки. Поэтому существенно уменьшается вероятность возникновения пожара. Если кабель соединен качественно с подключаемым устройством, тогда уменьшается сопротивление перехода.
Наконечники и гильзы – профессиональная альтернатива скруткам, болтовым и винтовым соединениям. Они полностью снимают или максимально минимизируют переходное сопротивление. Такая электротехническая продукция предназначена в основном для многожильных кабелей.
Гильзы – надежная альтернатива другим способам соединения проводовИсточник chint.ru
Обжимка для проводов из меди изготавливается из цельнотянутых трубок, созданных из такого же сплава. При этом популярным наконечником является изделие, которое с одной стороны сплюснуто. В этой части оно еще имеет отверстие, позволяющее выполнять винтовое соединение.
Наконечники изготавливаются без защитного покрытия под электропроводку разного сечения. Отверстия под винтовой крепеж то же создаются различного диаметра. Это позволяет подобрать нужное изделие для выполнения конкретного соединения. Производятся также луженые электролитические наконечники. Этот вид изделий изготавливается с различными крепежными отверстиями.
Для маркировки наконечников без покрытия используется аббревиатура ТМ. После букв производители указывают сечение подходящего электропровода и диаметр отверстия для винтового крепления. При этом наконечники с покрытием обозначаются аббревиатурой ТМЛ. После этих букв указываются аналогичные параметры, как и для изделий без покрытия.
Наконечники ТМЛ с покрытиемИсточник satu.kz
Производители еще выпускают наконечники, в конструкции которых присутствует контрольное окошко. Изделия изготавливаются из меди. Имеющееся окошко позволяет контролировать проводимую опрессовку. Для маркировки таких наконечников используется аббревиатура ТМЛ(о). Отличаются эти изделия возможностью их установки на кабельную продукцию с помощью пайки и при использовании припоя. Этот вариант монтажа исключает возникновение переходного сопротивления.
Еще существуют алюмомедные элементы. Их применяют, когда требуется соединить медный провод с кабелем из алюминия. В таком исполнении производители выпускают наконечники со сплюснутым концом и цилиндрические гильзы.
Алюмомедные оконечные элементыИсточник satu.kz
Востребованы также штифтовые соединительные элементы. Эта разновидность наконечников используется для подключения к электрическим приборам маленького размера. В частности, их применяют, когда устанавливают автоматические выключатели. Наконечники-штифты – это идеальный вариант, обеспечивающий хороший контакт, если выполняется подключение к устройствам с маленькими зажимными креплениями. Для маркировки этих соединительных изделий производители применяют аббревиатуру НШП.
Что делать, если на руках нет кримпера?
Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов – лужение с помощью паяльника, канифоли и олова.
Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.
Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.
Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.
Размеры и материалы кузнечных клещей
Такое приспособление, которое можно использовать для удержания заготовки при кузнецких работах довольно простое в исполнении.
Клещи состоят из двух отдельных элементов — клещевин, которые скреплены между собой подвижно. В виде оси между ними используют заклепку или болт с гайкой. Главное, что такое соединение не должно создавать препятствия в работе.
Каждая клещевина состоит из трех частей: губки, средней части с отверстием под соединение и рукояти нужной длины. В зависимости от формы и назначения губок, клещи бывают продольными, поперечными и специальными.
Клещи — это, по сути, продолжение руки мастера, поэтому они должны обеспечивать надежный захват и удержание заготовки, быть немного пружинистыми, а губки плотно прилегать к детали.
Часто для надежного захвата часть держателя нагревают. Поэтому губки должны быть изготовлены из довольно термостойкого материала.
В целом длина кузнецких клещей может варьироваться от 300 до 1500 миллиметров, в зависимости от назначения в работе.

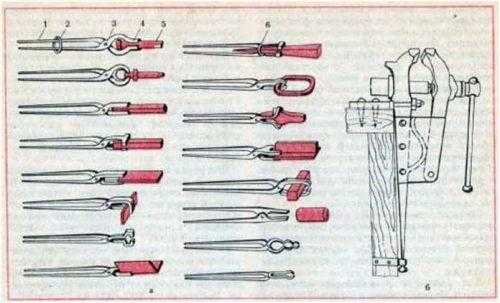

Различные типы клещей под разные заготовки
Этими свойствами и параметрами должны обладать как самодельные, так и покупные варианты инструмента.
Материалом для изготовления кузнечных клещей может служить сталь марок 15, 20, 25. Они обладают необходимыми качествами для изготовления такого инструмента. Также некоторые специалисты рекомендуют использовать арматурные сорта стали. Материал имеет отличные свойства: стойкость к деформации, пластичность и неплохие термостойкие показатели. К тому же, арматура распространенный металлопрокат и имеет разнообразные сечения. Это удобно для изготовления клещей различных размеров, от самых маленьких до довольно большого двуручного инструмента.
Главное, что арматура не предрасположена к закалке. Ведь постоянные нагревания и охлаждения в процессе работы приведут к тому, что кузнечные щипцы станут хрупкими и очень быстро сломаются.
Кузнечные клещи своими руками изготавливаются следующим образом.
Пайка, обжимка и закрепление клемм аккумулятора
Наверняка каждый радиолюбитель сталкивался с вопросом правильного обжима, пайки или крепления аккумуляторных, или соединительных клемм. Клеммы необходимы для удобного соединения проводов или же закрепления провода на аккумуляторе. Такой способ соединения гораздо лучше, чем припаивать провода к клеммам аккумулятора или же их прикручивания. Он гарантирует надежное, прочное соединение с возможностью при необходимости спокойно отсоединить провод.
Как обжимать ножевую клемму?
Ножевые клеммы как раз и предназначены для того, чтобы их можно было просто обжать специальным инструментом без необходимости пайки. Припаять конечно можно, но вовсе не обязательно.
Для того, чтобы обжать такую клемму необходим специальный инструмент — стриппер . Кстати, существуют стрипперы, которыми можно не только обжимать клеммы, но и зачищать изоляцию проводов. И так, приступаем к монтажу!
У ножевой клеммы есть две области для крепления: на первой крепиться изолированный участок провода, а при креплении на второй участок провода должен быть зачищен от изоляции.
- И так, провод подготовили, и теперь берем клемму и стриппер. На стриппере есть несколько выемок, под определенный размер клеммы. Подбираем необходимую и вставляем так, чтобы разомкнутые ножки клеммы находились в выемке стриппера, а с другой стороны в клемму упирался штырек обжимного инструмента. Сформируйте на каждой части клеммы кольца из этих ножек.
- Вставьте в клемму провод и теперь обжимайте клемму так, чтобы штырек стриппера упирался в место соединения ножек клеммы. Зажмите провод. Штырек зажмет ножки таким образом, что их концы будут упираться в провод. Повторите это же действие для ножек, которые должны держать зачищенный участок провода.
- Теперь осталось еще раз прижать клемму. Для этого поверните клемму перпендикулярно оси обжимного инструмента. У любого стриппера есть специальная плоская область, которой делают финальный обжим. Зажмите ножки клеммы и все, она полностью готова к использованию!
Как паять клеммы?
Иногда простого закрепления клеммы недостаточно и ее приходиться дополнительно пропаивать. Сделать это совершенно не сложно, но клемму перед пайкой необходимо залудить, так как довольно часто они имеют дополнительное покрытие.
- Так что берем флюс и начинаем лудить! Нанесите флюс на то место клеммы, к которому хотите припаять провод и залудите его.
- Залудите сам провод и закрепите его в клемме.
- Теперь пропаяйте зачищенный участок провода и все! Но учтите, что клемму в месте, где припаян провод обжимать нельзя, так как припой просто раскрошиться.
Как закрепить клемму?
Есть клеммы со специальным креплением, которым собственно и не нужно дополнительное крепление. Самый яркий пример — ножевые клеммы у которых есть специальный штырек. Когда вы крепите клемму папу (с отверстием, такие часто встречаются на аккумуляторах) к клемме мама (которая собственно и крепиться на провод) этот штырек надежно фиксирует соединение. Если же в месте соединения клеммы шатаются, их можно зафиксировать, поместив между ними прокладку из металлической фольги.
Кольцевые клеммы и U-клеммы можно одевать на контакты с резьбой и закрепить обычной гайкой. А вот клеммы для автомобильного аккумулятора надеваются на клемму аккумулятора и просто затягиваются специальным болтом. Если же клемма все равно болтается, здесь также можно использовать прокладку из металлической фольги.
Источник
Пошаговый механизм процесса обжатия
В теории он не является достаточно сложным. Главное – это наличие нужного инструмента, подходящих расходников и возможность приложения некоторых мускульных усилий (если конструкция кримпера не автоматизирована). Однако, неграмотное соблюдений обжимной технологии может сделать контакт неустойчивым, что заставит монтажника повторить всю процедуру заново. Последовательность традиционной процедуры будет состоять из следующих шагов:
- Подготовительные мероприятия – на этом этапе нужно провести обработку провода, удалить с него защитную изоляцию посредством режущего элемента, при этом оставив запас в размере 3-5 миллиметров. Отдельно стоит удостовериться, что во время зачистки покрытия, несущая жила не пострадала. Если повреждение обнаружено, то такой участок придется отрезать полностью.
- Подготовка соединения – на провод надевается гильза/наконечник либо коннектор, при этом открытая часть кабеля должна быть обезжирена либо на нее наносят специальную пасту (для кабелей СКС);
- Подготовка инструмента – в матрице клещей устанавливается необходимый размер сечения и наконечника (наконечник вводится до упора).
- Непосредственное обжатие – производится нажим на рабочие рукояти прибора либо запускается его гидравлика. По появлению характерного щелчка, процесс считается выполненным. Рукояти прибора возвращаются в первоначальное положение.
- Завершающий шаг – при необходимости, оставшийся отрезок оплетки возвращается в место соединения и прогревается строительным феном (или иным инструментом).
Применение
Принцип эксплуатации такого инструмента, как пресс клещи, можно понять во время выполнения работы с их использованием. Для этого понадобится провод определённого вида, само устройство для обжима и элемент соединения для проводов, который размещается на концах контактов.
Первым этапом будет снятие внешней изоляционной защиты, что выполняется с помощью клещей. На инструменте имеется полукруглая ложбинка, в которую кладётся провод, затем прижимается верхняя режущая кромка. После нескольких оборотов вокруг оси кабеля, изолирующее покрытие будет срезано и его можно с лёгкостью снять. Для того чтобы получить правильный пресс с качественным контактом достаточно очистить около 4-х сантиметров провода.
Следующим этапом будет выравнивание и размещение в нужной последовательности всех имеющихся жил, исходя из требований коннекторов. После распределения проводов следует тесно их сжать между собой и срезать край, оставив 1,5 см для соединения контактов, далее все контакты, с полным сохранением последовательности, помещаются в соединительное устройство. Глубина заведения жил должна быть на таком расстоянии, чтобы нижняя выемка коннектора могла достать до изоляции проводки. Во избежание повреждения его при обжиме выполнение этого условия обязательно, так как выемка плотно вдавливается, чтобы закрепить устройство на шнуре.
И третьим этапом является помещение устройства в посадочное место клещей, проверив обязательно соответствие цветов всех жил и правильность их размещения, после чего можно произвести прессовку. Этот этап требует внимательности и проверки прочности подсоединения, а также целостности самого коннектора.

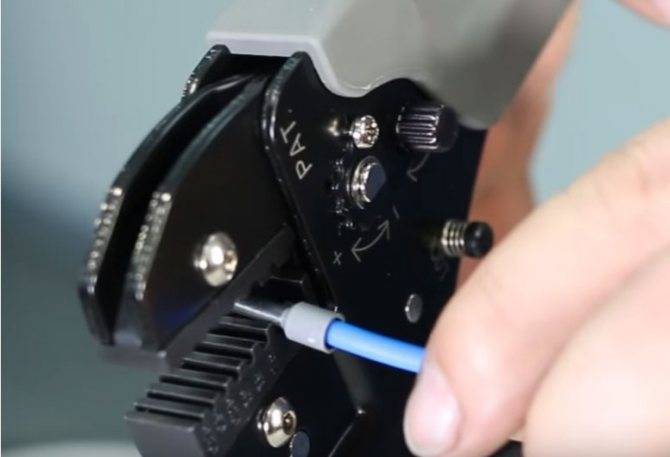

Для снятия изоляции с кабеля
Наличие такого инструмента позволит ускорить рабочий процесс и повысит качество работы мастера. Снятие изоляции с кабеля будет произведено быстро, точно и без повреждения самой жили. Клещи настраиваются под необходимый размер кабеля (диаметр), который необходимо срезать с провода. Настройка производится вручную или автоматически. Ручная настройка не столь качественная и возможно повреждение провода, а автоматическая позволит удалить изоляцию без нанесения вреда сечению шнура. Такой тип применяется чаще всего для работы с распределительными и ответвительными коробками. Для того, чтобы срез был качественный и аккуратный режущая часть должна всегда быть острой, чтобы обрезание было в одно движение, без повторных действий.

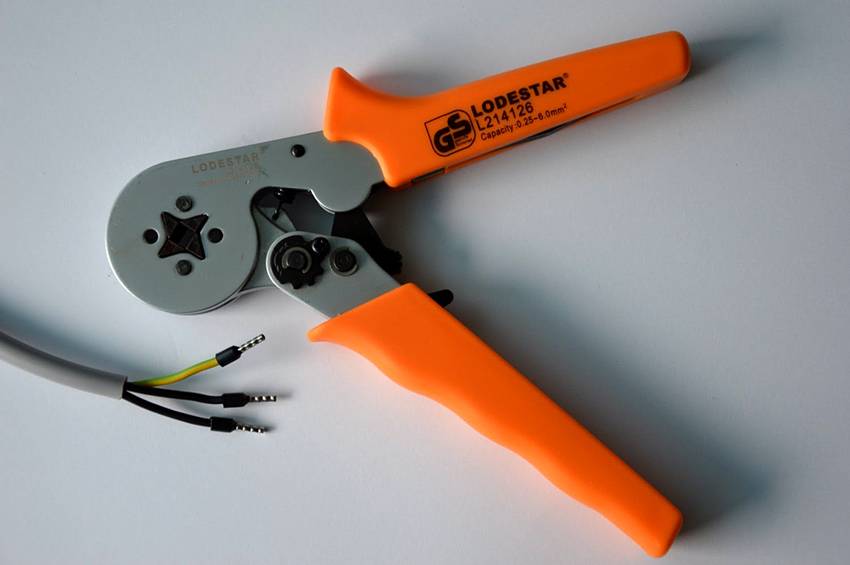

Для пресса конечных гильз
Пресс можно отнести к одним из самых надёжных и неразъемных соединений. Суть этого процесса состоит в сжатии жил проводки в специальной гильзе, которые в свою очередь могут быть алюминиевые или медные. Для минимизации величины переходного сопротивления в месте стыка необходима достаточно большая сила сжатия, а гильза и токопроводящая жила должны максимально соприкасаться. Клещи для прессовки конечных гильз могут быть в форме трапеции или предназначены для квадратного пресса.
Инструмент с разъемами пластиковых фланцев влияет на эффективное осуществление обжима многожильного кабеля, а их квадратная форма способствует обеспечению надёжного контакта всех жил. При наличии данного инструмента производить монтаж или центрирование для любого типа сечения значительно проще. Для точности и надёжности пресса контактов нужно правильно подбирать соответствующий диаметр клещей.

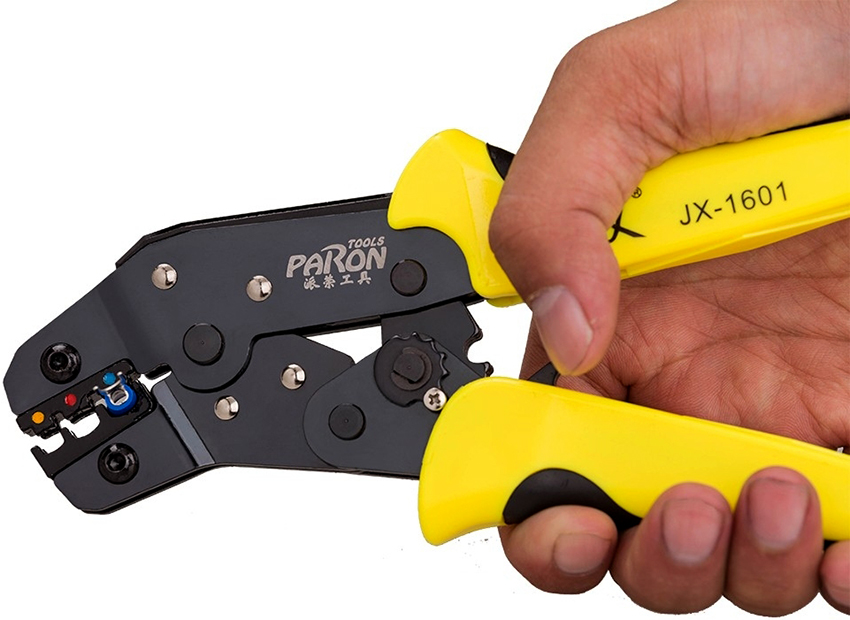

Для опрессовки изолированных наконечников кабеля
При работе с изолированными контактами нужно использовать устройство в форме овала. Обычно в матрице такого устройства должны быть задействованы три формы для пресса стандартного типа, отличающиеся по цветовой гамме – синий, желтый и красный. В соответствии с этими цветами выпускаются наконечники, гильзы и другие различные разъемы с такими же индикаторами цвета.
Для обжима неизолированных наконечников кабеля
Клещи для обжима не изолированных наконечников кабеля выполнены из латуни и оснащены специальным стержнем в своей конструкции, с помощью которого обжим гильзы происходит по центру, а стержень садится на разделительный шов. Такой инструмент может иметь два типа зажимов, один из которых для проводки, другой для изоляции. Для надёжности пресса открытых контактов к контактам крепится локатор, что позволит достичь точного позиционирования.
Как правильно работать обжимными клещами
Процесс опрессовки кабеля при помощи гильзы или наконечника интуитивно прост. Провод помещают внутрь одного из перечисленных элементов, к которым подводят матрицу клещей, сжимают рукояти и формируют качественный контакт. На практике все намного сложнее, чем кажется. Если вы впервые выполняете обжим проводов, то наверняка соединения будут далеки от идеала. Нередки случаи, когда, казалось, внешне хорошо сделанный контакт со временем ухудшался.

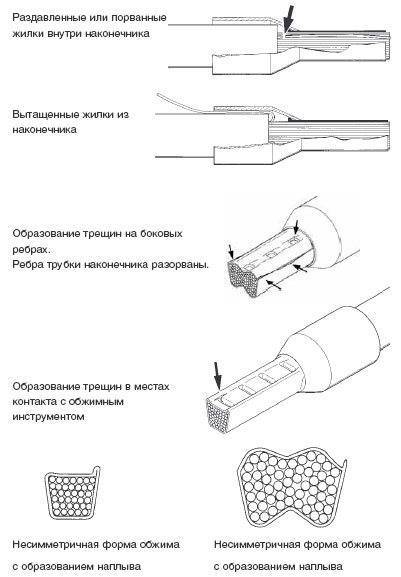

Если не выдерживается форма клемм
Причиной этого могут быть неправильные настройки при сдавливании двух губок матрицы. Прилагаемые усилия и форма подбираются в зависимости от обжимаемого провода и наконечников. Именно поэтому, как писалось выше, под рукой должно быть два и более инструмента, чтобы не иметь необходимости постоянно изменять настройки пружины под разные кабели и гильзы.
Также обратите внимание на важное требование, в соответствии с которым нужно правильно разместить наконечники П-образного сечения. Определенный перекос детали может выходить за пределы зоны погрешности
Скручивание многопроволочных жил перед обжимкой
Опытные электрики, часто выполнявшие пайку и скрутку проводов, могут иметь привычку делать это даже перед процессом опрессовки. Это действие категорически запрещено при обжиме многопроволочных наконечников. Справедливость данного условия проверить очень просто: перекрестите друг с другом два многожильных провода, затем сожмите их плоскогубцами. Вы заметите, как деформируется проволока, будет перебита, поэтому электрическая связь на токоведущей жиле уменьшится.
Без скрутки проволока будет расположена параллельно, а в случае деформации жилы заполнят пустоты, при этом не произойдет передавливание.
Подводя итог, хочется вспомнить простое правило: для каждой работы необходим свой инструмент. Это обобщенное понятие, но в случае с пресс-клещами все намного сложнее. Если нет желания постоянно перенастраивать пружину, что делать очень непросто, то отдельный прибор подбирается в зависимости от типа обжимаемого провода. Окончательный выбор, какой инструмент покупать и сколько разновидностей использовать, сделайте в зависимости от количества ежедневной работы, связанной с опрессовкой.
Чем обжать наконечники для проводов: перечень подходящих инструментов
Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:
Чаще всего для обжима наконечников используют гидравлические или пресс-клещи
- Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
- Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
- Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
- Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
- Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².
Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.
Технология обжимки наконечников для проводов: одинарных, двойных и силовых
Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.
Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле
Рекомендации по применению одинарных штыревых наконечников для проводов:
- Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
- Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
- Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
- Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.
Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.
Подобная процедура имеет свои особенности:
- в манжету одновременно вставляются два кабеля;
- для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².
В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.
Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали
Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.
Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.
Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.
В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.
Заключение
Проведенным анализом рынка рассматриваемого инструментария установлено, что почти все его ниши заняты моделями от иностранного производителя. Если в бюджетном сегменте еще можно обнаружить российские образцы, с довольно-таки хорошими характеристиками и по нормальной цене, то на более высоких ступенях их попросту нет. Одновременно, стоит отметить, что весь премиум-сегмент полностью «оккупирован» образцами от немецкой фирмы «Кнайпекс». Данный бренд существует аж с 1885 года и неудивительно, что он сумел захватить верхние строчки полностью. Однако, и цена на инструментарий «Кнайпекс» очень уж «кусачая» — найти их устройство кримперного типа именно для наконечников с ценой менее 10 000 рублей попросту невозможно. Однако, если такой кримпер все-таки удалось найти, то значит оно есть суть банальная подделка.
