Как пользоваться клеммниками Wago для соединения проводов?

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
2. На торце оригинального изделия есть фирменная надпись «Wago», на китайском зажиме ничего не написано.
3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Виды клеммников

Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:

1. WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
2. Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
3. Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
4. Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
5. Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
6. Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
7. Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
8. Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.

Технические характеристики

В фирменных каталогах WAGO можно обнаружить несколько тысяч позиций, относящихся к клеммным соединителям для различных видов работ — от бытовой до промышленной сферы, последняя в свою очередь включает в себя специфические изделия, заточенные под использование в конкретных областях. Поэтому описать вкратце ТТХ клемм « в общем» не то чтобы невозможно — в этом нет особого смысла. Данные по максимально выдерживаемому току, напряжению и температуре (в том числе краткосрочном максимуме при коротком замыкании) для можелей принципиально разных классов различаются.

Максимум выдерживаемого напряжения для специальных модификаций пружинных клемм составляет 1000 В при переменном токе (краткосрочно — до 6.5 кВ), максимальная величина пропускаемого тока — до 232 А, максимальное сечение проводника, для которого можно подобрать клемму — 95 мм². Разумеется, это относится к наиболее мощным, применяемым в промышленности коннекторам. Изделия, предназначенные для работы в гражданских сетях освещения и запитки обычного оборудования, имеют следующие пределы мощности:

• максимальное напряжение — 400 В;
• максимальный ток — 24/32/41 А (в зависимости от модели);
• максимальное сечение — 2.5, 4 и 6 мм² (в зависимости от модели).

Ориентироваться надо на следующее соотношение: коннектор под жилу сечением 2.5 мм² выдержит 24 А. Под 6 мм² — 41 А. Вольтаж во всех случаях одинаковый — 400 В.

Инновационная философия

Всё время, начиная от основания в 1951 году, до сегодняшнего момента, компания Wago ищет свой путь развития, отказавшись от винтовых соединений, отдав предпочтение самозажимающимся пружинным зажимам, которые соответствуют критериям особой философской концепции данной фирмы: безопасное вибростойкое надёжное необслуживаемое зажимное электрическое соединение при любой квалификации специалиста, осуществляющего монтаж.

Все тезисы данной концепции выполняются благодаря инновационной технологии, в которой прижимающее подключаемый провод усилие конструктивно запрограммировано в самом пружинном зажиме, и не зависит от действий электрика.

Зачастую подключение зачищенных от изоляции проводников не требует никаких дополнительных инструментов. Данная концепция прослеживается почти во всех продуктах от Wago, в которых весь порядок подключения сводится к простым действиям:

• вставить провода в гнезда (для одноразовых клеммников);
• или вставить провода в отверстия и защёлкнуть защёлку (для многоразовых универсальных зажимов).

Клеммники Wago условно можно разделить по способу подключения проводников на несколько категорий:

• Одноразовые самозажимающиеся клеммы, используемые для однократного создания с помощью одножильных проводов постоянного электрического соединения, не требующего дальнейшего обслуживания. Допускается применение многожильных проводников при условии их опрессовки специальными гильзами. Подключение осуществляется способом проталкивания до упора очищенного от изоляции провода. Демонтаж провода из такого клеммника возможен, но нужно приложить определённые усилия, и есть риск сломать провод и клемму;Клеммники ВАГО одноразовые с пастой внутри
• многоразовые универсальные зажимы, применяемые для многократного создания разборных электрических подключений различных по диаметру и конструкции токонесущих жил кабелей. Такие клеммники хорошо зажимают тонкожильные проводники, благодаря особой, запатентованной конструкции зажимного механизма CAGE CLAMP  (зажим клетка), способного поддерживать необходимое усилие фиксации в широком диапазоне поперечных сечений зажимаемых с помощью специального рычага проводов. Демонтаж кабеля происходит при открытии встроенного фиксирующего рычага, или вставляемой отвертки, которая оттягивает зажимной механизм;
• зажимы по технологии FIT CLAMP поддерживающие способ подключения проводников без снятия изоляции, а также их демонтаж и повторный монтаж;Многоразовые клеммники ВАГО с рычагом

Как пользоваться клеммами

Рассмотрим, какие бывают клеммы Wago, как пользоваться различными их видами. Все их разновидности можно разделить на два вида – неразъемные и разъемные.

Рассматривая неразъемные клеммы Wago, как пользоваться, учить никого не придется. Достаточно только вставить провод в клемму – и все. Монолитный провод (многожильные этим способом соединять нельзя) попадает под пружину, которая его зажимает и не дает выдвинуться обратно. Можно, конечно, выкрутить его обратно, но клемму второй раз использовать будет уже нельзя.

Неразъемные клеммники Wago технические характеристики имеют очень простые: в них могут различаться диаметры и количество соединяемых между собой проводников. Для улучшения контакта и защиты есть модели клеммников, заполненные токопроводящей пастой. Такие клеммники Wago отзывы вызывают буквально восторженные: вставил провод в одно движение и забыл навсегда!

Рассмотрим разъемные клеммники Wago: как пользоваться, тоже понятно с первого взгляда. Над каждым контактом находится оранжевого цвета рычажок. Если его отжать, можно вставить проводник, причем как монолитный, так и многожильный. Опускание рычажка приводит в действие зажимающую контакт пружину.

Итак, если перед вами соединительная клемма Wago, как пользоваться, ясно без инструкций: отжать рычажок, вставить провод, опустить рычажок. Соединение готово.

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

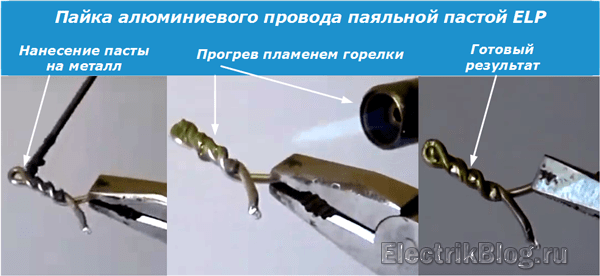

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

Wago и влажность

Однако есть одно НО – данные клеммы ваго, даже от оригинальных поставщиков из Германии, все-таки продукт для использования внутри помещений. Причем сухих помещений.

Во влажной среде (ванные комнаты, бани, сауны) ими не рекомендуется делать эл.проводку.

И уж тем более подобными зажимами нельзя соединять провода на улице. А такая необходимость возникает очень часто:

монтаж уличного освещения

Подключение кабеля на светильниках внутри опор через Wago с пастой все равно не дает 100% защиты контакта.

украшение фасада дома гирляндами

подключение на улице силовых цепей сигнализации, видеонаблюдения, домофона, эл.замка ворот

Во всех этих случаях зачастую приходится монтировать соединительную муфту или ее подобие. Например, знакомые всем электрикам скрюченные лапки дохлой курицы

Процесс этот довольно непростой и трудоемкий.

Чтобы обойтись без муфты, отдельные производители предлагают герметичную распредкоробку, которую после соединения всех проводов приходится целиком заливать 2-х компаундным гелем.

Сначала этот гель нужно приготовить, перемешав компоненты.

Потом вылить в бокс и ждать 30 минут застывания. Естественно, что ни о какой оперативности здесь речи уже не идет.

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

По сути, клеммники можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

• установка электропроводки проходит быстрее;
• для монтажа не нужно дополнительного инструмента или навыков;
• клеммники всегда есть в свободной продаже;
• существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
• обеспечивается надежный, изолированный, защищенный контакт;
• соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

• характерный оттенок флажков (рычажков) или корпуса;
• маркировка на тыльной стороне;
• схема и метки для зачистки проводов на корпусе;
• контактные планки внутри корпуса толстые;
• металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

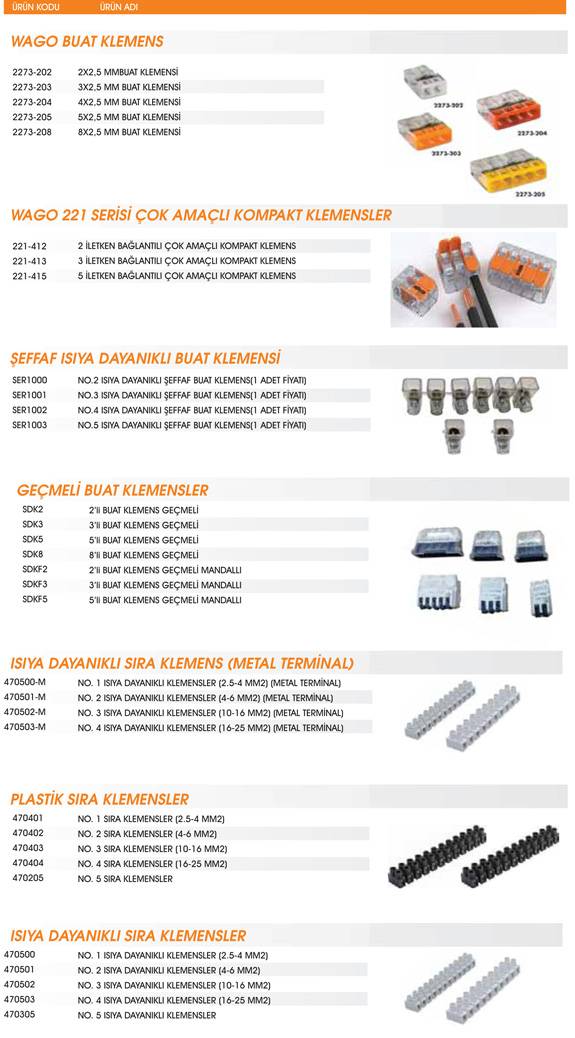

Серии

Одним из главных преимуществ, из-за которого предпочитают использовать эти клеммы, – количество серий этого изделия. В каталоге их так много, что с подбором подходящей модели точно не будет проблем. Устройства следующих серий приобретаются чаще всего:

• 273. Можно подключить три одожильных проводника, учитывая сечение 1,5-4 мм. Есть паста для проводки из алюминия.
• 243. Для него ток не должен превышать 6 ампер.
• 224. С помощью него подключаются тонкожильные проводники разных приборов освещения к электросети.
• 274. Есть модели с пастой и без, выпускается для приборов освещения с сечением проводов 0,5-2,5мм.
• 221. Для любых кабелей с сечением от 0,2 мм. Он универсален, имеет меньшие габариты, чем остальные.
• 294. Специальный тип, которые нужен для трёх типов проводников – нуля, заземления, фазы. Нужны для устройств освещения.
• 222. Универсальные, многоразовые. Подходят для многожильных кабелей. Также они оснащены специальными гнёздами для щупов мультиметра, могут функционировать при напряжении в 380 вольт, силе тока, не превышающей 32 ампер.
• 773. Предполагает одноразовое соединение. Допустимая нагрузка тока не более 20 ампер, напряжение – 400 вольт. Могут быть со специальной пастой и без неё.
• 862. Для кабелей из меди с сечением 0,5-2,5 мм, не более 5 штук. Есть отверстия для саморезов в корпусе.

Что это такое

Клеммники Ваго являются специальным приспособлением, используемым, чтобы делать электрическое проводное соединение. Они гораздо безопаснее скрутки. Нужны для затягивания кабелей электрической проводки и не повреждения ее. Очень удобные устройства для создания полного герметичного проводного соединения без повреждения контактов. В особых ситуациях кабель может быть поставлен в специальный клеммниковый наконечник, а потом прикреплен к соединительному наконечнику и зафиксирован под винтовой головкой. Подобные электрические приспособления являются проходными.

Клеммники Ваго

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

• отдельный клеммный зажим, фиксирующий каждый провод;
• недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
• качество соединения проводов не зависит от силы прижатия и квалификации мастера;
• зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
• надежность полученного соединения;
• повышенная устойчивость против вибраций и механических повреждений;
• исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
• малые габариты;
• полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Преимущества клеммников «Ваго»

По сути, описываемая клемма представляет собой зажим плоскопружинного типа, но после доработки специалистами компании «Ваго» получила приведенные ниже преимущества.

1. Для каждого из кабелей предусматривается отдельный зажим.
2. Размеры клеммников весьма компактны.
3. Благодаря высокому качеству подключения вероятность неаккуратного монтажа из-за «человеческого фактора» полностью исключается.
4. Токонесущие элементы безупречно защищены от случайных прикосновений.
5. При эксплуатации проводники не повреждаются и не деформируются.

Но главное достоинство все же – это повышенная безопасность и надежность. Ведь если, к примеру, обустраивается скрытая проводка в потолке, то хочется быть уверенным, что она не замкнет, не сгорит внутри клеммника или не станет причиной других неприятностей. Но, невзирая на такую надежность, во всех описываемых клеммниках предусматривается возможность контроля и доступа.

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

• Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
• Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
• Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
• Распределительные коробки должны располагаться в доступном для ревизии месте.
• Всегда оставляйте запас проводов, достаточный для повторного монтажа.
• При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
• При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
• Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Отличительные черты Wago

По сравнению с другими аналогичными приспособлениями клеммники Wago обладают рядом следующих характерных только для них особенностей:

• большое разнообразие моделей, как для бытовых электрических цепей, так и производственных силовых линий;
• наличие зажимов одно- и многоразового использования – в отдельных моделях таких клеммников при необходимости демонтажа или ремонта отдельного участка электрической цепи зажатый проводник можно легко вынуть из фиксатора;
• надежность и простота конструкции;
• прочность корпуса;
• устойчивость зажима к низким и высоким температурам;
• надежная фиксация проводников в зажиме и отсутствие риска самопроизвольного их выскакивания.

Также ваги для соединения проводов обладают небольшими размерами и удобством обслуживания.
