Дополнительная защита провода
Так же необходимо использовать дополнительную негорючую защиту:
Гофрированная самозатухающего трубка — это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик обладает эффектом самозатухания. При воздействии на него высокой температуры или открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.
Гофрированная трубка может быть изготовлена из поливинилхлорида, полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:
- поливинилхлорид (ПВХ) — состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов Цельсия. Имеет небольшую ударопрочность. Цвет серый.
- полиамид — самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
- полипропилен — самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105, устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.
Используется обязательно, при прохождении деревянных стен , перекрытий, внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.
При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.
Самозатухающий кабель-канал
Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается, из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево «сосна». При данном виде монтажа применяются распределительные коробки для кабель канала.
Хомут или пайка
Место контакта заземляющих проводников и металлорукава должно обладать механической прочностью, надежностью и минимальным сопротивлением. При соблюдении правильной технологии монтажа такого результата можно добиться обоими способами. Пайка будет более уместна при реализации масштабных проектов, так как не обходится без дополнительного оборудования, применения паяльных кислот и требует определенных навыков. Установить хомут сможет каждый с помощью обычной отвертки. Сегодня рынок предлагает изделия различных диаметров и конструкций.
Важно отметить, что перед монтажом поверхность металлорукава нужно обязательно зачистить для удаления инородных веществ и устранения оксидной пленки. Такая процедура значительно повысит качество контакта
Определение сечений проводов
Расчет сечения проводов сведен в доступные в сети таблицы. Он зависит от установленной мощности, потребляемого тока и напряжения. Для предотвращения нагрева выбирается ближайшее большее сечение из таблиц. В щитках устанавливаются УЗО и автоматы, выбор которых тоже определяется по потребляемому току в соответствии с ПУЭ.
Для бытовых приборов, подключаемых в комнатах, в расчетах лучше заложить 20% запас мощности, а для отдельных ветвей бытовой техники (электроплиты, котлы) опираться на установленную мощность и рекомендации производителей при выборе проводов и защитной аппаратуры.
Как выбрать кабель ВВГнг
Перед приобретением кабеля, планирующегося для использования в домашней электропроводке, требуется определить необходимое сечение жил в соответствии с имеющейся нагрузкой. При этом сечение необходимо принять с запасом.
При выборе кабеля нужно проверить:
- жилы;
- форму;
- сечение.
Жилы
Этот элемент — основа конструкции любого кабеля. ВВГнг выпускается как в одножильном, так и в многожильном исполнении (до 5 жил).
Судить о количестве жил можно по маркировке изделия.
К примеру, ВВГнг 3х2,5 является трехжильным с сечением каждой 2,5 мм2. Каждая из имеющихся жил может быть отдельной, либо содержать несколько отдельных проволок, сплетенных между собой. Определить это можно так же по маркировке. Многопроволочные жилы записываются в маркировке буквой М, однопроволочная жила показывается при помощи литеры О.
Форма
В зависимости от способа укладки жил, провод ВВГнг выпускается:
- круглым, содержащим жилы небольшого сечения и маркирующимся литерой К;
- сегментным (С), каждая жила которой имеет вид определенной части окружности;
- плоским (П), в котором жилы небольшого сечения уложены вдоль одной плоскости.
Кабель плоской формы с жилами небольшого сечения удобен для настенной прокладки
Сечение
Для кабеля ВВГнг величина сечения составляет от 1,5 до 50 мм2. Однако выпускаются провода сечением до 400 мм2, изготавливающиеся по специальным заказам для определенных проектов.
Электротехнические изделия с большим сечением отличаются лучшей проводимостью, определяющейся как сопротивление проводника на 1 км протяжения провода.
Способы устройства открытой электропроводки
Открытая проводка в деревянном доме в основном устраивается с применением:

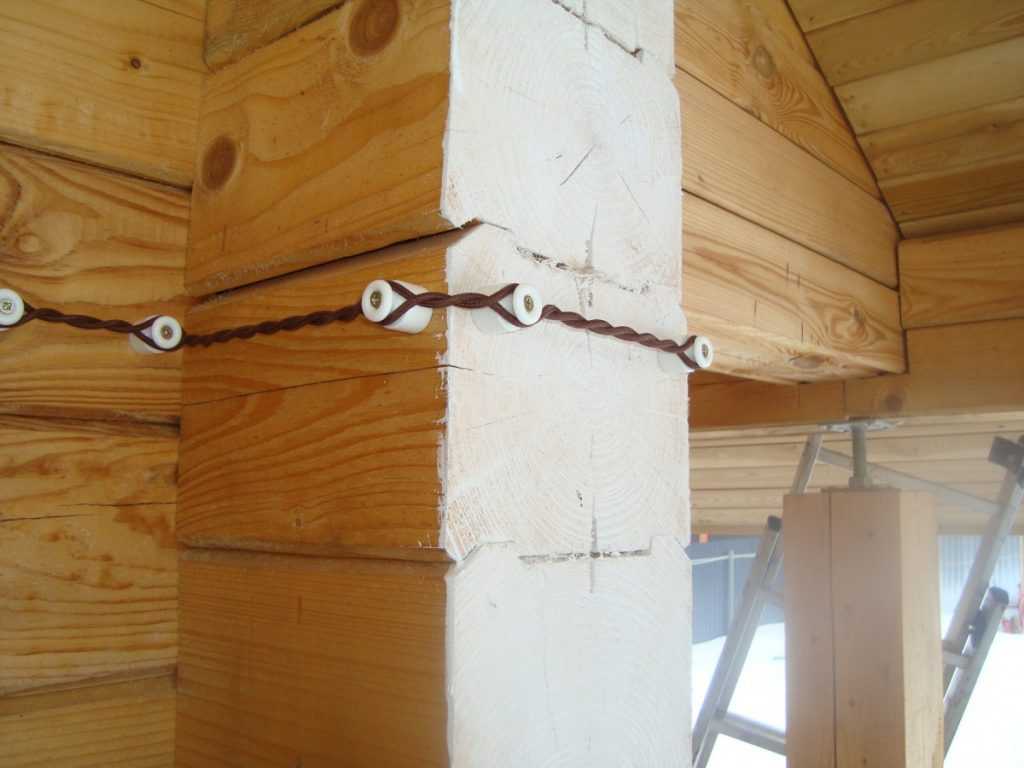

- Изоляторов. Подойдёт, если при строительстве дома использовалось оцилиндрованное бревно. Керамические ролики – хорошие диэлектрики. Сначала фиксируют их, а потом уже к ним – провода. Этой технологией редко пользуются, она считается устаревшей. В идеале нужно использовать витые пары разных цветов;
- Коробов. Проводка в кабель-канале или гофре. Подходит для домов, где плоские стены, например, отделка с использованием вагонки. Провода хорошо охлаждаются, т. к. они открыты, что предотвращает перегрев. К тому же есть доступ к ним, что облегчает их замену или ремонт. Кабель-каналы заполняют не более чем на 60%, чтобы обеспечить вентиляцию;

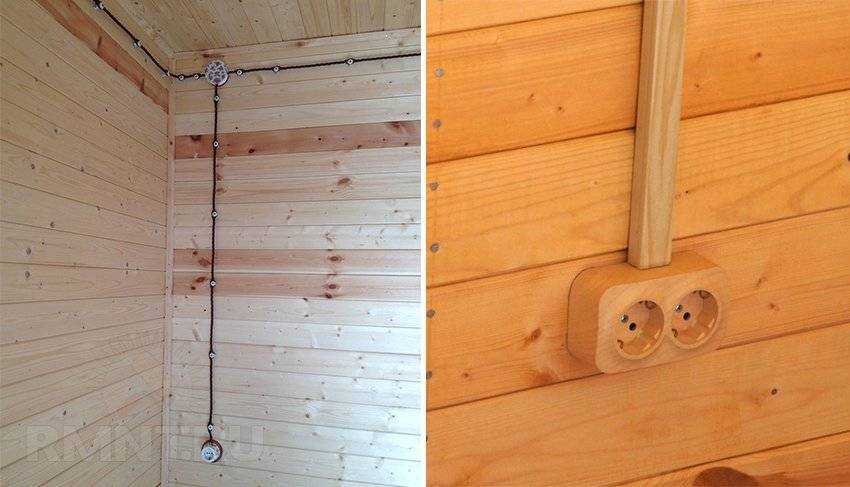

- Ретро-проводки. Потолочная проводка и линия по стенам маскируются необычно и очень эффектно;
- Скоб. Этот способ применяется в том случае, когда невозможно использовать изоляторы или короба.
Основные рекомендации по монтажу:
- Для деревянных домов лучше выбирать провода ВВГнг-ls (маркировка НГ означает, что он не распространяет горение);
- Для перехода линии через деревянные перегородки, стены и перекрытия использовать гильзы из металла;
- Нужно устроить металлическую площадку – пожаробезопасное основание для использования электрических приборов;
- Применять только наружные накладные розетки и выключатели.
Наружная проводка монтируется достаточно просто:
- Прочерчиваются трассы по схеме;
- Закрепляются распределительные коробки там, где нужно;
- Между ними фиксируется канал, куда будут уложены провода.
Плюсы и минусы открытой проводки в деревянном доме
Открытая электропроводка в деревянном доме имеет свой недостаток, который заключается в том, что все кабель-каналы по стенам будут видны.
К плюсам этого способа можно отнести следующее:
- Лёгкость монтажа;
- Применение проводов с меньшим сечением;
- Ремонт без ущерба для отделки.

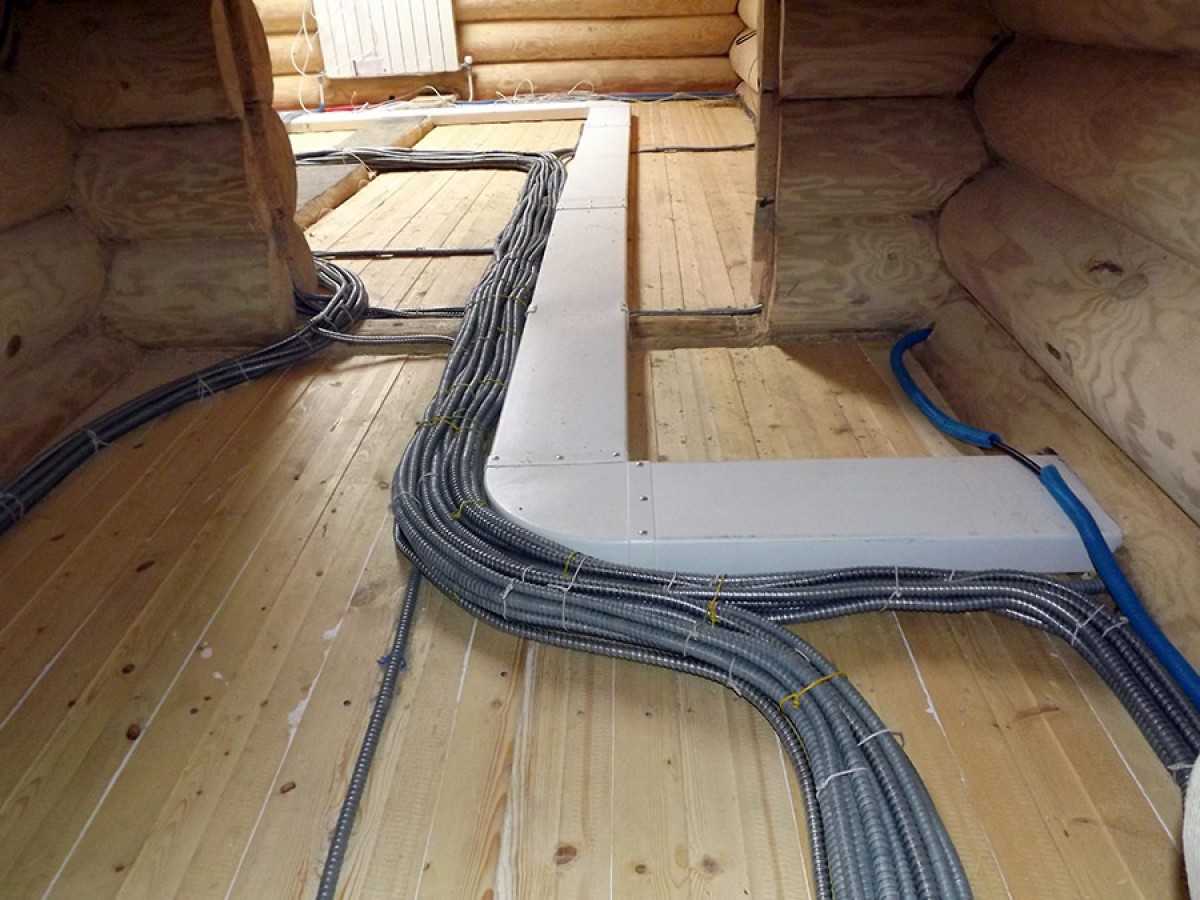

Использование лотков, сделанных из металла
Также частично можно обойтись без трубок. Вместо них можно использовать лотки, которые имеют специальные крышки. Их изготавливают из оцинкованной стали. Лучше всего их устанавливать в середине перекрытий.

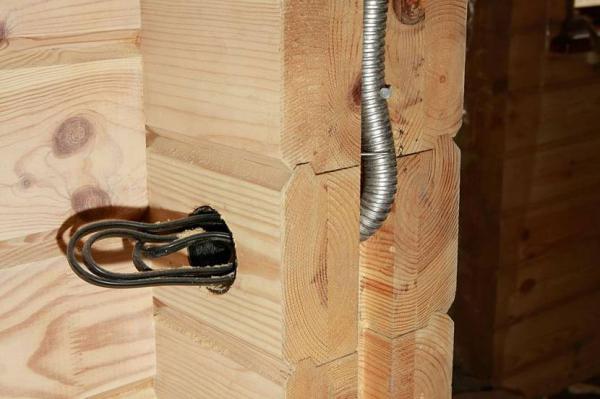

Металлорукав для проведения скрытой проводки
Следует иметь в виду, что углы поворотов этих лотков являются острыми. Поэтому для защиты изоляции кабелей нужно одевать их в гофру. При этом кабели можно полностью одевать в гофру или частично.
Во втором случае гофра используется для защиты скрытой проводки только в зоне острых углов лотков, которые монтируются своими руками в деревянном доме.
Такие лотки имеют различные размеры и в некоторых из них можно размещать большое количество электрокабелей. На первый взгляд установка лотков является легкой, однако процедура их монтажа представляет собой хлопотную работу.
Так, чтобы их проложить, нужно частично подрезать балки перекрытий и потом усиливать их, нужно обходить каждую несущую конструкцию, зачищать каждую острую кромку и зарабатывать торцы.
По сути дела, чтобы выполнить эти операции, нужно обладать навыками жестяных работ. Каждый лоток должен быть скреплен с другим лотком. Для этого используют клепки или болты с гайками.
Далее в лотки вставляют провода и проводят заземление металлических магистралей. Последняя процедура осуществляется благодаря использованию заземляющего провода. Его соединяют с каждым отдельным лотком. Этот провод надежно прикручивают винтом и гайкой.
Как скрыть трубы в стенах?
Для подвода отдельных кабелей к розеткам и выключателям лучше использовать трубы. В данном процессе возникнут большие сложности, чем они были при прокладке скрытой проводки в перекрытии. Здесь нужно выпиливать специальные пазы, в которых будет находиться трубка.
Специальная труба для кабеля в деревянную стену
Наиболее простым является подведение скрытой проводки к выключателям. Дело в том, что паз можно выпилить в торце стены, который потом прикроет дверная коробка.
Сам выключатель должен находиться на расстоянии 15 см от коробки. Соответственно, на его месте нахождения с помощью коронки выбуривают углубление. После этого нужно будет просверлить дырку, которая соединит паз и это углубление.
Далее вставляют кабель в медную трубку, и, используя труборез, сгибают ее в нужном месте. Потом вставляют ее в паз.
Аналогично возле двери можно размещать и розетки. Однако мы привыкли, что розетки должны находиться по всему периметру комнаты. И здесь возникают сложности.
Нам придется делать паз от поверхности перекрытия до нужного местоположения розетки. Это несложно. Сложной является процедура прикрытия и маскирования этого паза. Здесь же нельзя использовать дверную коробку, как в предыдущем случае.
Когда паз пропилен, в него вставляют трубку с проводом. Трубку заземляют. Для этого берут стальные хомуты и прикрепляют с помощью их заземляющий провод. После паз закрывают специальной заглушкой. Эту заглушку делают из неширокой доски.
Доску смазывают столярным клеем и загоняют в паз. Дальше доску опыляют и проводят ее шлифовку. После этого в каждую щель наносят шпатлевку. Ждут, пока она высохнет, и еще раз шлифуют. Заглушку можно подкрасить и дорисовать узор, который будет дублировать узор бревен.
Гофра и металлорукав: можно ли?
Стоит отметить, что в некоторых случаях для скрытой проводки в деревянном доме питаются использовать металлорукавы или гофры. Согласно ПУЭ их использование не является допустимым. Если говорить о гофре, то она легко поддается зубам мышей.
Если говорить о металлорукаве, то его слабостью является его уплотнение. Это уплотнение выполнено из хлопчатобумажной нити. А она быстро возгорается. Такой нитью оснащается металлорукав РЦ-Х. Есть еще металлорукав РЦ-А. Он имеет асбестовое уплотнение. Однако его выпускают очень редко.
Остальные этапы монтажа
После прокладки металлических труб и лотков устанавливают подрозетники. Используя гайку, соединяют монтажную коробку с трубкой. Соединение может происходить и путем сварки. Таким же образом крепят и распределительные коробки.
Если были использованы медные трубки, то в подрозетниках нужно развальцовывать концы труб. В конечном итоге не должно быть разрывов между трубкой и подрозетниками.
Если таких разрывов нет, то в распределительном щите соединяют заземляющий провод РЕ с трубкой. Если же разрывы есть, то в этих местах следует осуществить соединение заземляющего проводника РЕ и трубки.
Следующий этап заключается в выявлении металлосвязи между заземленной установкой и заземлителями, а также измерении сопротивления изоляции. После этого надо провести разделку электропроводов и подключить их.
Соблюдение норм безопасности
Соблюдение требований к электросетям частного деревянного дома сложно отследить инспектору Ростехнадзора, однако ответственный домовладелец должен понимать опасность их нарушений. Правила проведения электропроводки в деревянных зданиях установлены в СНиП 31-02 и ПУЭ. Отдельные любители ретро делают открытую проводку свитых пар проводов на роликах в 10 мм от стены. В большинстве случаях сейчас используют подобранные по размеру, а часто и по цвету, кабель-каналы из негорючего пластика и провода укладывают в них.
По требованиям ПУЭ скрытая проводка в деревянных домах делается в металлических трубах, однако, в СП 31-105-2002 указано, можно использовать кабель с негорючей изоляцией в кабельных каналах.
Важно. Внутридомовую проводку выполнять из медных проводников с хорошей изоляцией и достаточным сечением
Монтаж проводки
Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:
- Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
- Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
- Сборка вводного щита с защитой и электросчетчиком.
- Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
- Подсоединение выключателей и розеток.
- Проверка сопротивления изоляции.
- Общая проверка системы на короткие замыкания.
Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:
Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.
Гильзы для прокладки электропроводки в разных помещениях
Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.
Клеммное соединение проводов в распределительной коробке

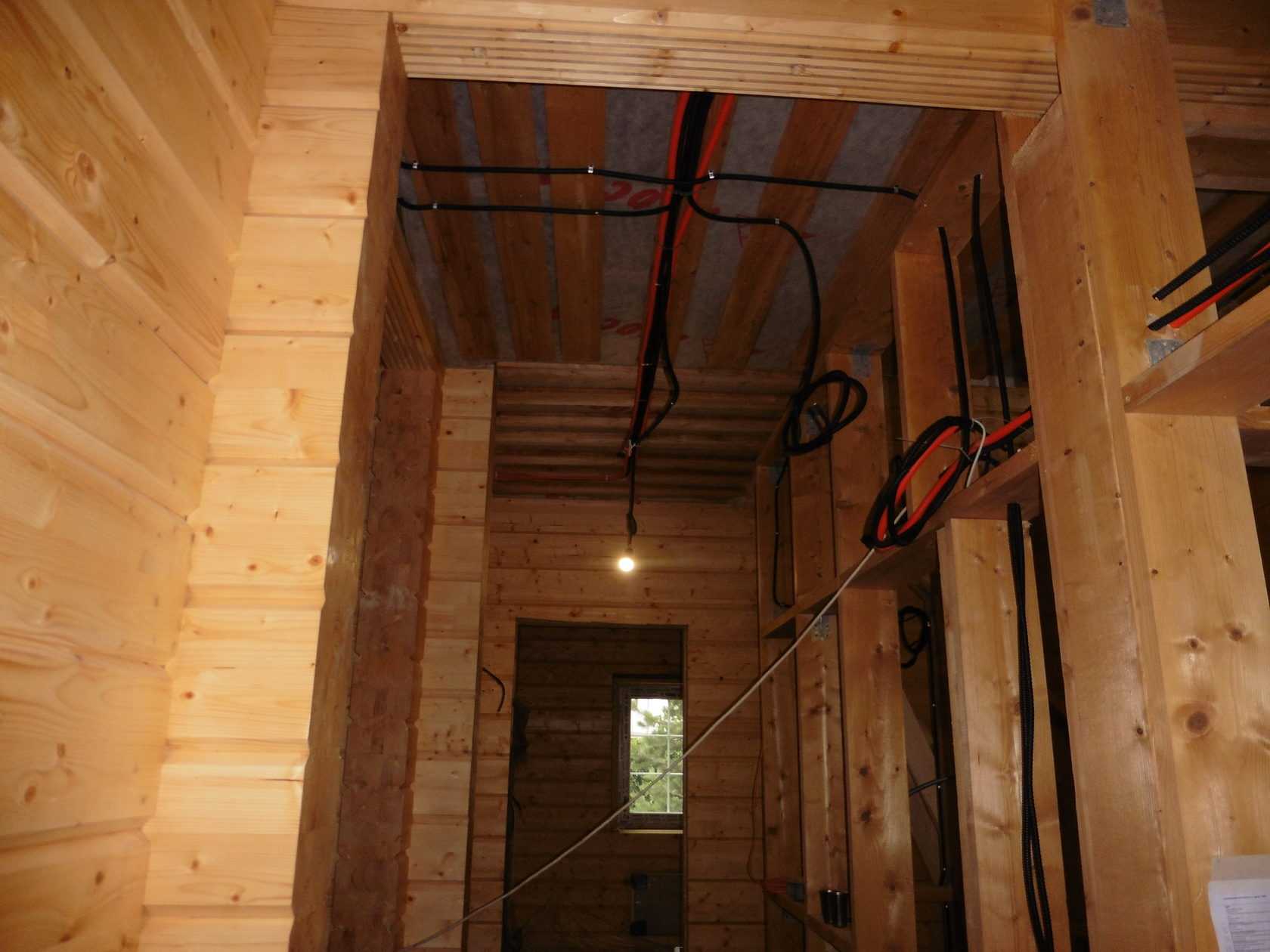

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.
Проводку под подвесным потолком лучше спрятать в кабель-каналах
Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.
Медь или алюминий
Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:
- пониженной ценой при сопоставлении с медными проводами для электропроводки;
- облегченной конструкцией.
При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:
- пониженная электропроводимость;
- окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
- срок службы не превышает 20-25 лет;
- повышенная ломкость;
- сложность монтажа проводки.
Достоинства меди, использующейся в электропроводке:
- хорошая проводимость даже после образования пленки на поверхности;
- срок службы — до полувека;
- повышенная механическая прочность;
- монтаж осуществляется легко.
Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.
При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.
Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.
Проект электроснабжения деревянного дома
Важные характеристики при выборе провода
Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла
Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек
Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.
Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.
Устройство и материал
Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.
Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.
По конструкции кабельная продукция бывает:
- одножильная (однопроволочная);
- многожильная (многопроволочная).
Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.
Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.
Сечение кабеля
Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.
Толщина изоляции и оболочки
Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.
Выбор и монтаж кабеля необходимо доверять профессионалам.
Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.
Маркировка кабеля
Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:
- марку провода;
- наименование предприятия-изготовителя;
- дату выпуска;
- количество жил и их сечение;
- величину напряжения.
Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

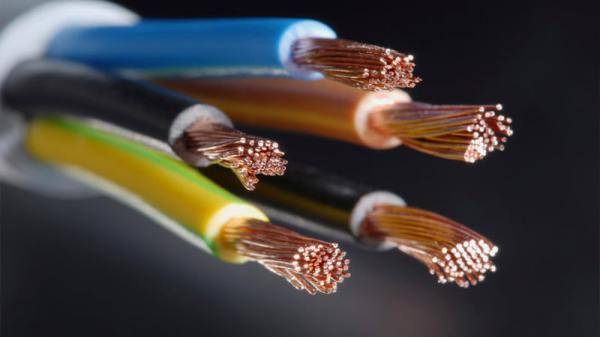

Цвета жил
Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.
Цвета проводов в электрике регламентированы нормативными документами.
Внутренняя проводка в деревянном доме
Вся внутренняя проводка начинается от щитка. Именно в щиток приходит электропровод после ввода. Щиток должны тоже установить обслуживающая вас электрокомпания. В противном случае установка может быть выполнена, не качественна, и вы не будете застрахованы от электропотери или возгорания. А это уже вопрос жизни.
От щитка уже и проводят основную внутреннюю проводку. Она может быть открытая и скрытая. Давайте рассмотрим каждый из этих схем поподробнее.
Открытая электропроводка в деревянном доме
Открытая электропроводка говорит о своем месте расположения уже своим названием. Такую проводку проводят прямо по стенам дома. Она может отличаться от способа изоляции проводов от стен на:
- Простая прокладка провода в двойной или тройной изоляции.
- Изоляция при помощи гофрированных негорючих труб.
- Изоляция при помощи кабель-каналов.
Простая прокладка
Для такой системы проводки обычно используют жесткий однопроволочный кабель в изоляции. Лучше всего если эта изоляция будет двойной или тройной. Например, это кабели ВВГ или NYM, эти кабели имеют негорючую изоляцию, которая наиболее подходит для деревянного дома. Эти провода крепят к стене при помощи специальных железных скобок. Если площадь превышает 7 квадрат, то кабель тянут парно. Когда в такой системе используется материал в стандартной изоляции, то под кабелем монтируется прокладка из негорючих материалов. Например, это может быть асбест или металлическая лента. При укладке на нее кабеля такая защита должна выступать с двух сторон не менее чем на 10 мм. Раньше такую проводку крепили на керамические ролики, но сейчас использование такой изоляции запрещено.
Этот вид электропроводки сегодня считается самым недорогим, особенно если параллельно приходиться прокладывать не один кабель.

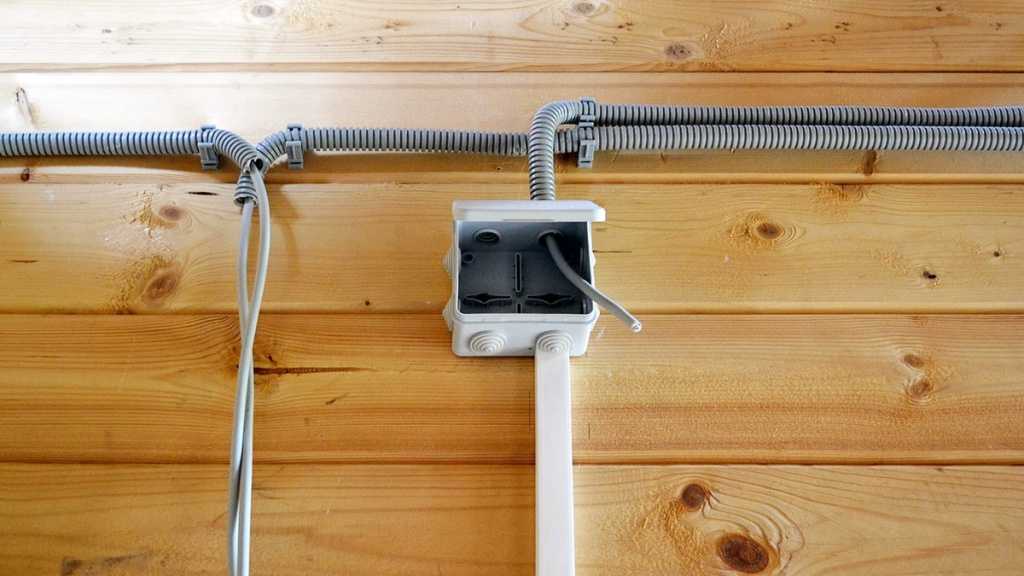

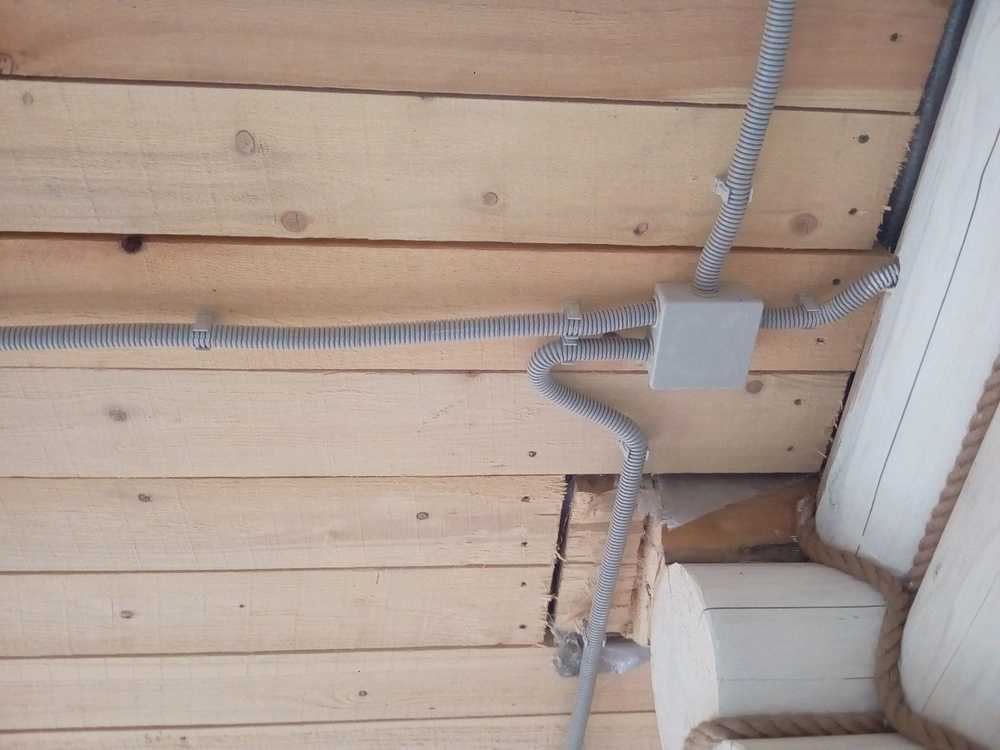

Изоляция при помощи гофрированных труб
Тут основной плюс в том, что такие провода уже выглядят на стенах лучше, но не достаточно эстетично. Такую проводку используют в хозяйственных помещениях, например в котельной. Минус такой проводки в том, что если нужно будет заменить кусок провода или перетянуть систему, то придется убирать все куски в трубах целиком общей конструкцией.

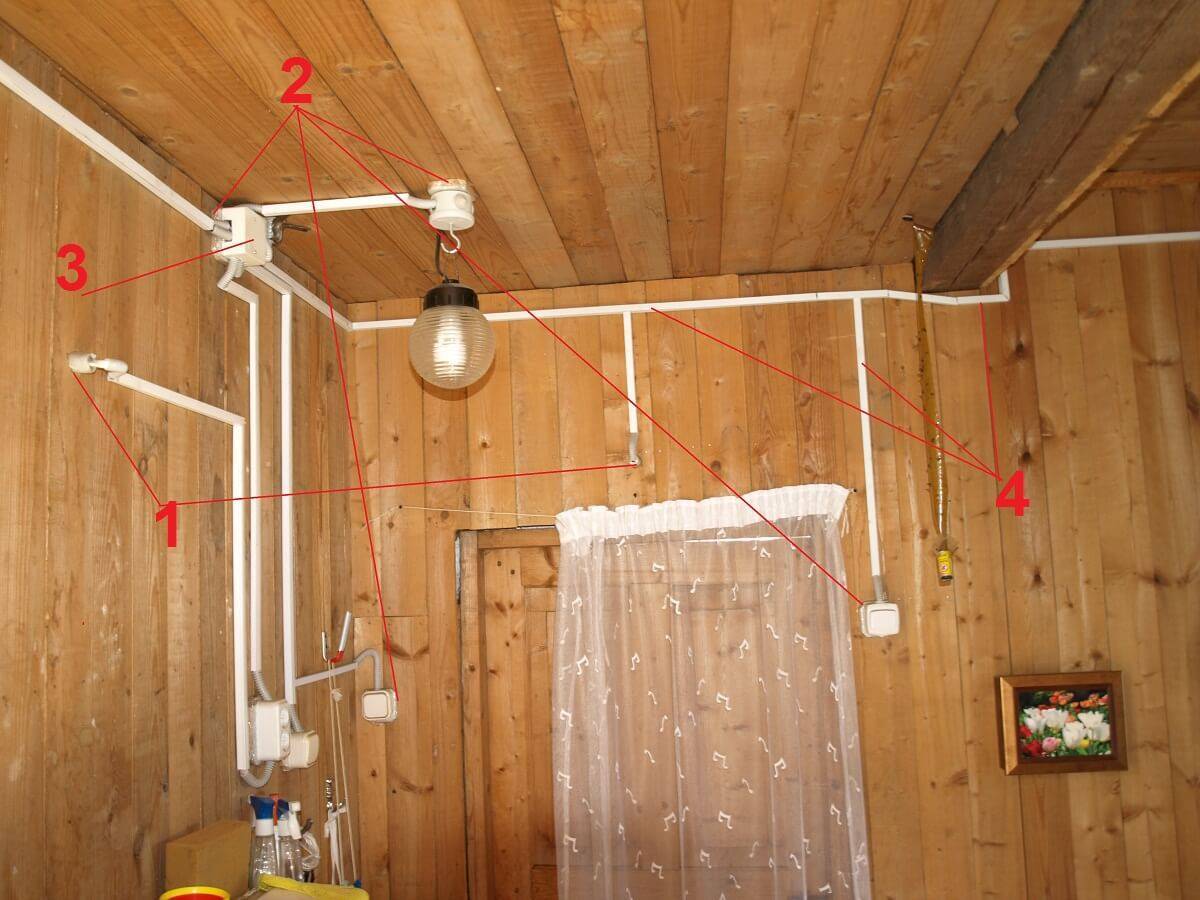

Проводка при помощи кабель каналов
Кабель-каналы это специальные короба, которые крепятся на стену при помощи саморезов. Кабель-канал имеет сверху крышку, которая просто защелкивается на замок.
Установить такие каналы по всему дому не так уж и сложно. Но для этого нужна некоторая сноровка и заранее продуманная система, чтобы сделать кабель каналы единым со всем дизайном дома.
Преимущество такой системы в том, что впоследствии такие провода легко демонтировать и изменить их расположение, либо добавить дополнительные розетки.
К таким коробкам продаются дополнительные материалы, о которых мы подробнее еще поговорим.
В деревянном доме, лучше всего такую проводку укладывать после полного просыхания дерева. В противном случае могут остаться зазоры между кабель-каналом и декоративной отделкой.
Такой способ электропроводки не самый дешевый, но выглядит он эстетично.
Нормы, коды и правила
Кабеля в деревянных конструкциях в США никто не прокладывает как попало и где попало. Высота расположения всех проводов и места их проходов строго регламентированы.
Если кабелю требуется дополнительная защита, набиваются специальные металлические пластины. Например, чтобы не повредить жилы саморезом, при их завинчивании в листы ГВЛ.
Также строго регламентированы расстояния между розетками. И заказчик не может отказаться от установки той или иной розетки, чтобы удешевить проект.
Такая же ситуация наблюдается и с количеством групп. То есть, если в коде прописано, что нужно минимум две розеточные группы на кухню, значит там будет минимум две группы.
Такой вариант, как объединение нескольких розеток на один кабель и установка автомата номиналом побольше, никогда не пройдет.
Еще стоит отметить такой нюанс как шлейфы. В США как и у нас, подключение шлейфом от розетки к розетке заземляющего проводника запрещено. Фазу при этом шлейфуют спокойно.
Вот например модель розетки на 8 проводников + 1 земля.
А это обычная двойная розетка с парой проходных винтовых контактов.
Вот “грубый” перевод пункта из кода NEC Article 300.13 (В) – ”В многопроводных разводках, неразрывность нейтрального провода не должна зависеть от приборов (такие как лампочный патрон, розетка и т.д.), при снятии которого будет нарушено непрерывное соединение”.
Если заказчика устраивает, почему бы не сэкономить?
Прокладка кабеля в деревянном доме
2-ой этап – прокладка кабеля внутри деревянного дома от распределительного щитка. Проводка кабеля в деревянном доме может производиться открытым и скрытым способами.
Открытая прокладка кабеля в деревянном доме предполагает, что кабель будет проложен в кабель-канале или без него по деревянным стенам здания. При открытой прокладке обязательно использование кабелей, не распространяющих горение – NYM, ВВГнг, ВВГзнг, ВВГнг-ls (c низким дымообразованием). Сечение кабеля выбирается исходя из мощности подключаемых потребителей. Чаще всего сечение кабеля закладывается 2,5 мм2 для розеток, 1,5 мм2- для освещения, 6 мм2 – для электрических плит.
Однако, открытая проводка сейчас используются достаточно редко из-за неэстетичного внешнего вида. Скрытая проводка наиболее оптимальное решение прокладки кабеля в деревянном доме. Для скрытой проводки можно использовать те же самые негорючие марки кабеля, что и в случае открытой прокладки. Но нужно знать, что при скрытом монтаже кабель в деревянном доме прокладывают в металлорукаве (согласно ПУЭ 7.1.38).
В данной статье, мы попытались осветить, какие кабельные марки больше всего подходят в качестве кабеля для деревянного дома. При прокладке кабеля в деревянном доме в первую очередь необходимо руководствоваться нормами ПУЭ и СНИПами.
Что подскажет маркировка
Она обычно включает несколько букв и чисел, которые обозначают:
Числа. Первое указывает на число жил, следующее – на площадь сечения каждой, остальные подскажут класс гибкости электропровода.
Первые буквы. Если в маркировке на первом месте стоит «А», это алюминиевый проводник. При ее отсутствии такие буквы указывают на медные разновидности и подсказывают, из чего выполнена верхняя изоляция.
Оболочка из полиэтилена маркируется литерой «П», поливинилхлоридная – «В», резиновая – «Р». Буква «К» означает контрольный кабель. Аббревиатура «ШВ» указывает на присутствие герметичной защиты, к примеру, шланга из ПВХ.
Другие обозначения. Наличие в маркировке литеры «Э» сообщает о том, что между жилами есть наполнитель. Сочетание «ОЖ» указывает на однопроволочную жилу, гибкость и плоскость кабеля подтверждаются буквами «Г» и «П» соответственно. Качественные характеристики подскажут обозначения «НГ» (огнестойкость, негорючесть), «Б» (бронирование кабеля), «LS» (отсутствие дыма при плавлении).
Рассмотрим самые популярные виды кабелей и какой провод лучше использовать для проводки в квартире:
- ВВГ из меди может быть плоским либо круглым. Лучше выбирать улучшенные в плане безопасности варианты – ВВГнг (негорючий) либо ВВГнг-LS (огнестойкий с пониженным выделением дыма).
- АВВГ – алюминиевый устойчивый к горению аналог.
- NYM – круглый провод из меди, одножильный, с низкой степенью горючести и дымовыделения.
- ПВС – круглый многожильный провод из меди для подключения бытовой техники и удлинителей, иногда – для внутренних линий проводки в квартире.
- ШВВП – плоский кабель из меди с многопроволочным проводником. Используется для подсоединения электроники и бытовых приборов.
Провода также можно различить по цвету, что важно при открытой проводке. Черный указывает на ВВГ, оранжевый на ПВС (но он может быть и белым). Тон кабеля марки NYM – серый
ШВВП обычно белый, но встречается и других оттенков
Тон кабеля марки NYM – серый. ШВВП обычно белый, но встречается и других оттенков.
Внимание! Электротехнические изделия с маркировкой ПБПП, ПУВП, ПУНП, ПУНГП в квартире применять не стоит в связи с повышенной пожароопасностью
Виды и характеристика
Первое, с чем необходимо определиться, каким проводом делать проводку в деревянном доме — медным или алюминиевым. Хотя использовать можно и то, и другое, однако специалисты предпочитают все же медь:
коррозии она подвергается меньше,
проводимость у нее выше,
прочность лучше.
Преимуществ перед медью у алюминия всего два:
- он более гибкий, что облегчает монтаж,
- он гораздо дешевле.
По всем остальным параметрам алюминий меди уступает:
быстро окисляется (а окисел хуже проводит ток и это место быстро будет нагреваться),
после нескольких изгибов может сломаться, поэтому алюминиевые провода нужно прокладывать с большей осторожностью, чем медные, придется избегать их многократных перегибов в одном и том же месте,
в винтовых зажимах алюминий со временем выскальзывает, ослабляя контакт, и все места, где есть зажимы, требуют периодических проверок.
Сердечник может быть сделан из алюмомеди — недорогого композитного материала, который с одной стороны объединяет хорошие свойства обоих материалов, а с другой — уступает каждому из них по показателям.
Провода различаются количеством жил (одно- и многожильные, каждая жила может быть одно- и многопроволочной), сечению и номинальному рабочему напряжению, изготавливаются с изоляцией на 380, 600 и 3000 В переменного тока. Токопроводящие жилы могут быть заключены в оболочку из винипласта, ПВХ или резины.
Чтобы предохранить провод от механических повреждений, его могут покрыть х/б оплеткой. Если же он предназначен для прокладки в местах, предполагающих возможность механического повреждения, его дополнительно защищают оплеткой из оцинкованной стальной проволоки.
Несмотря на то, что алюминиевые провода дешевле, в последнее время медные все больше вытесняют их, потому что многие домовладельцы ставят во главу угла надежность.
Хотели бы узнать, как сделать заземление в частном доме? В следующем обзоре мы подробно расскажем о всех нюансах, а также как должна выглядеть схема контура заземления частного дома.
О правилах монтажа скрытой проводки в деревянном доме, читайте в этом материале.
Ретро-проводка – это не только функциональное, но и декоративное решение для тех, кто хочет украсить свой дом и сделать проводку привлекательной. Подробная и полезная информация здесь.
