Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Подбираем сечение кабеля по токовой нагрузке с помощью нормативных таблиц ПУЭ
Выбираем сечение кабеля по току с помощью таблиц ПУЭ и ГОСТ.
По таблицам ПУЭ удобно подобрать оптимальное сечение проводов и кабелей по номинальной токовой нагрузке и прочим параметрам. Ошибки в выборе приводят как к повышенным финансовым затратам в лучшем случае, и повреждению электропроводки и приборов в худшем.
Значительный запас при расчетах также вреден, как и понижение площади поперечного сечения кабеля для экономии денег и в конечном итоге выборе неподходящего по мощности кабеля.
Ниже приводим все необходимые нормативные данные из ПУЭ на все случаи жизни. Используйте эти таблицы для подбора оптимального сечения провода при подключении бытовой техники.
таблица_1 ПУЭ
таблица_2 ПУЭ
таблица_3 ПУЭ
таблица_4 ПУЭ
таблица_5 ПУЭ
таблица_6 ПУЭ
таблица_7 ПУЭ
Для подборки кабеля при подключении электрооборудования и бытовой электротехники нужно учитывать его сечение. По простым формулам, с помощью измерительного инструмента и таблиц с этой задачей справится даже новичок.
Вся кабельно-проводниковая продукция сертифицирована и стандартизирована. Для России используются нормативные таблицы ПУЭ, в которых отображена вся необходимая информация для правильного выбора сечения провода.
Чтобы ориентироваться в цифрах и данных, достаточно знать напряжение и текущую токовую нагрузку сети.
Расчёт для многожильного провода
Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.
Расчёт с помощью штангенциркуля
Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.
Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.
Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.
Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.
Измерение с помощью ручки или карандаша
Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.
К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.
В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.
Можно заметить, что результаты получились равными.
Использование таблиц
Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.
Таблица сечения проводя для закрытой проводки
Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.
{SOURCE}
Как определить и применять на практике?
Допустим нам необходимо определить сечение алюминиевых проводов линии трехфазного тока при напряжении 380\220В. Линия питает групповой осветительный щиток, щиток непосредственно питает свои линии на различные помещения, \кабинеты, подвальное помещение\. Предполагаемая нагрузка будет составлять 20 кВт. Длина прокладки линии до группового осветительного щитка к примеру 120 метров.
В начале нам необходимо определить момент нагрузки. Момент нагрузки рассчитывается как произведение длины на саму нагрузку. М=2400.
Сечение проводов определяем по формуле: g=M\C Е; где С- коэффициент материала проводника, зависящий от напряжения; Е- процент потери напряжения. Чтобы Вам не тратить время на поиск таблицы, значения данных цифр для каждого примера необходимо просто записать допустим в свой рабочий журнал. Для данного примера принимаем значения: С=46; Е=1,5. Отсюда: g=M\C E=2400\46 *1,5=34,7
Принимаем во внимание стандартное сечение проводов, устанавливаем близкое по своему значению сечение провода- 35\миллиметров в квадрате\
В приведенном примере линия была трехфазной с нулем.
Сечение медных проводов и кабелей — ток:
Для определения сечения медных проводов при линии трехфазного тока без нуля напряжением 220В., значения С и Е принимаются другие: С=25,6; Е=2.
К примеру необходимо рассчитать момент нагрузки линии с тремя различными длинами и с тремя расчетными нагрузками. Первому отрезку линии в 15 метров соответствует нагрузка 4 кВт., второму отрезку линии в 20 метров соответствует нагрузка 5 кВт., третьему отрезку линии в 10 метров линия будет нагружена в 2 кВт.
М=15\4+5+2\+20\5+2\+10*2=165+140+20=325.
Отсюда определяем сечение проводов:
g=М\С*Е=325\25,6*2=325 \51,2=6,3.
Принимаем ближайшее стандартное сечение проводов в 10 \миллиметров в квадрате\.
Для определения сечения алюминиевых проводов в линии при однофазном токе и напряжении в 220В., математические расчеты проводятся аналогично, в расчетах принимаются следующие значения: Е=2,5; С=7,7.
Система распределения сети бывает различной, соответственно для медных и алюминиевых проводов будет приниматься свое значение коэффициента С.
Для медных проводов при напряжении сети 380\220В., трехфазной линии с нулем, С=77.
При напряжении 380\220В., двухфазной с нулем, С=34.
При напряжении 220В., однофазной линии, С=12,8.
При напряжении 220\127В., трехфазной с нулем, С=25,6.
При напряжении 220В., трехфазной, С=25,6.
При напряжении 220\127В., двухфазной с нулем, С=11,4.
Сечение алюминиевых проводов
Для алюминиевых проводов:
380\220В., трехфазная с нулем, С=46.
380\220В., двухфазная с нулем, С=20.
220В., однофазная, С=7,7.
220\127В., трехфазная с нулем, С=15,5.
220\127В., двухфазная с нулем, С=6,9.
Процентное значение- Е в расчетах можно принимать средним: от 1,5 до 2,5.
Расхождения в решениях будет не существенным, так как принимается близкое по своему значению стандартное сечение провода.
Сечение кабеля от мощности тока. Как определить сечение, диаметр провода при нагрузке?
Сечение кабеля и мощность при нагрузке в таблице (отдельно)
| |
|
или для удобства другая формула ))
Как измерить диаметр жилы микрометром
Маркировка кабеля
Для начала имеет смысл разобраться с сечением токопроводящих изделий, которая указана на маркировке, на внешней стороне. К примеру, провод маркирован как АВВГ 3х2,5. Из этого обозначения можно узнать, что это алюминиевый проводник с изоляцией жил из ПВХ, с общей изоляцией из того же материала, без брони, т говоря на языке электриков, «голый». Но эта информация, которую можно узнать из буквенного обозначения, хотя и важна, но не настолько, как числовая маркировка. А по цифрам можно узнать, что кабель трехжильный, а площадь поперечного сечения проводника, то есть жилы, равна 2,5 мм.
Но часто бывает, что маркировка не совсем точна, погрешность может составить до 40 %, а это величина немалая (к примеру, написано КГ 3х16, а в действительности не более 12 мм 2). Ну а последствия такой неточности, естественно – прогоревшие кабеля (хорошо, если не сгоревшая квартира), а возможно, и испорченная бытовая техника.
Но, о способах, при помощи которых можно выполнить измерение сечения кабеля при покупке чуть ниже, а сейчас стоит рассмотреть материалы, из которых изготавливаются провода. Необходимо помнить что для одной и той же нагрузки сечение алюминиевого кабеля требуется большее, нежели медного. К тому же медь дает меньшие потери электропроводности, а также намного долговечнее. Конечно, и стоимость медных проводов выше, но это компенсируется при эксплуатации, а потому, такие кабеля предпочтительнее.
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
|---|---|
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Как определить соответствие параметров?
Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:
- На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
- Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с НД, но и прошел соответствующие испытания.
- Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.
Каждый из нас хоть раз в жизни прошел через ремонт. В процессе ремонта приходится делать монтаж и замену электропроводки, ведь она приходит в негодность при длительной эксплуатации. К сожалению, на рынке сегодня можно встретить очень много некачественной кабельно-проводниковой продукции. За счет различных способов удешевления товара страдает его качество. Заводы-изготовители занижают толщину изоляции и сечение кабеля в процессе производства.
Один из способов удешевления − использование для изготовления токопроводящей жилы материалов низкого качества. Некоторые производители добавляют дешевые примеси при изготовлении проводов. За счет этого токопроводность провода снижается, а, значит, качество продукции оставляет желать лучшего.
Кроме того, заявленные характеристики проводов (кабелей) уменьшаются из-за заниженного сечения. Все уловки изготовителя приводят к тому, что в продаже появляется все больше некачественной продукции. Поэтому стоит отдавать предпочтение той кабельной продукции, которая имеет подтверждение качества в виде сертификатов.
Цена качественного кабеля – это единственный, и, пожалуй, главный недостаток, который перечеркивает массу достоинств этого изделия. Медное кабельно-проводниковое изделие, которое выпущено по ГОСТу, имеет заявленное сечение проводника, требуемые по ГОСТу состав и толщину оболочки и медной жилы, произведено с соблюдением всех технологий, будет стоить дороже той продукции, которая выпускалась в кустарных условиях. Как правило, в последнем варианте можно найти массу недостатков: заниженное сечение в 1,3-1,5 раза, придание жилам цвета за счет стальки с добавлением меди.
Покупатели опираются на цену при выборе товара
На поиске низкой цены сконцентрировано основное внимание. И многие из нас даже не в силах назвать производителя, не говоря уже о качестве кабеля
Нам важнее, что мы нашли кабель с нужной маркировкой, например, ВВГп3х1,5, а качество изделия нас не интересует.
Поэтому чтобы не попасть на брак в данной статье рассмотрим несколько способов, как можно определить сечение кабеля по диаметру жилы. В сегодняшнем мануале я покажу, как такие расчеты можно произвести и с помощью высокоточных измерительных инструментов, так и без них.
Чем отличается кабель от провода
Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.
Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.
Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.
Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.
Зависимость тока, мощности и сечения жил
Почему важно определять сечение кабеля?
Способность кабеля проводить ток зависит от его сечения.
При использовании неправильно подобранного провода напряжение падает. При тонком слое изоляции и недостаточном сечении провода при аварийной ситуации может возникнуть замыкание, а изоляция расплавится. Это может привести к пожару. Оплавится может не только провод, но и розетка к которой он ведёт, также вилка прибора и его провод.
Перевод ватт в киловатт
Для электроприборов, которые используют больше электрического тока – утюг, плита, нагреватель, для немощных изделий, типа лампы накаливания, мощность указывается в ваттах. Возникает необходимость перевести ватт в киловатт или наоборот. В одном кВт содержится 1 тыс.Вт.
Расчет сечения кабеля по мощности и длине
От длины кабеля зависит такая величина, как потеря напряжения. Одна из потенциальных неприятных ситуаций: на конце выбранного провода напряжение уменьшилось до минимума, чего недостаточно для обеспечения функциональности оборудования. В бытовых электрических сетях потери будут невелики, поэтому ими можно пренебречь. Достаточно использовать кабель с запасом 100-150 мм, что необходимо для упрощения коммутации. Если края провода подключаются к электрощитку, то запас должен быть выше, поскольку требуется монтаж автоматов.
Размещая кабель на более протяженных участках, нужно учитывать падение напряжения, которое рассчитывается по формуле, указанной выше. Любой проводник имеет определенное электрическое сопротивление, которое зависит от ряда характеристик:
- Длина провода, м. Чем больше длина, тем выше потери.
- Площадь поперечного сечения, кв. мм. Чем выше параметр, тем ниже падение напряжения.
- Удельное сопротивление материала (ищите в справочниках).
Максимальная длина кабеля для различных токовых нагрузок
Для расчета падения напряжения в обычных случаях достаточно перемножить сопротивление и допустимый ток. Фактическая величина может быть больше, но не более чем на 5%. Если она не вписывается в заданные рамки, придется использовать кабель с большим сечением.
Для расчета сечения кабеля по мощности и длине нужно действовать следующим образом:
- Рассчитайте ток по формуле I=P/(U*cosф), где P — мощность, U — напряжение, cosф — коэффициент. В бытовых электросетях данный коэффициент равняется 1, поэтому формула упрощается до I=P/U. В промышленности cosф представляет собой соотношение активной и полной мощностей (активная и реактивная).
- В таблице ПУЭ найдите подходящий кабель по сечению в зависимости от тока.
- Подсчитайте сопротивление проводника, используя формулу: R=ρ*l/S, где ρ — удельное сопротивление материала, из которого изготовлены жилы, l — длина кабеля, S — площадь поперечного сечения. Помните, что электрический ток движется в обе стороны, поэтому суммарное сопротивление равняется удвоенному значению, полученному из формулы выше.
- Для падения напряжения воспользуйтесь формулой ΔU=I*R
- Чтобы получить падение напряжения в процентах, разделите ΔU/U.
Таким образом, если итоговое значение не превышает 5%, можете оставить кабель с выбранным сечением. В противном случае его придется заменить на проводник с увеличенным сечением.
Длительно допустимые токи
Данная величина отличается в зависимости от выбранного кабеля и используемых токоведущих жил. Любой провод имеет определенную длительную температуру Tд, которая указывается в его паспорте. При такой температуре допустима продолжительная эксплуатация жил проводника, исключаются любые повреждения.
Для расчета длительно допустимого тока воспользуйтесь формулой:
Iд = √((Тд*S*Кт)/R),
где:
- Ктп — коэффициент теплопередачи;
- R — сопротивление;
- S — сечение жилы.
На практике можно воспользоваться таблицами ПУЭ.
Длительно допустимые токи для медных проводов и кабелей
Определение сечения провода по таблицам
Как определить поперечное параметры кабеля, если не хочется возле прилавка производить расчеты? Для подобных случаев есть таблица для определения сечения и диаметра провода, которая также представлена в данной статье. Но при этом необходимо быть готовым к тому, что нужного диаметра жилы в них не окажется. В таком случае лучше принять за необходимое ближайшее меньшее значение. По крайней мере, в таком случае образуется небольшой запас по мощности.
Также, еще на стадии проектирования электромонтажа, необходимо определение при помощи таблиц сечения кабеля, которое будет нужно. Надо понимать, что на этот параметр провода влияет много факторов.
Конечно же, главным образом необходимо учесть потребляемую мощность или потребляемый ток всех бытовых электроприборов. Но, кроме этого, учитывается и длина кабеля, то есть расстояние от распределительного щита до прибора или до распределительной коробки, от которой могут пойти кабеля меньшего диаметра. Также на толщину провода влияет и окружающая температура. Если проводка монтируется в помещении с повышенной температурой, то смело можно добавлять 15–20%.
Опять же, если монтаж электропроводки ведется наружным способом, возможно применение кабеля меньшего диаметра, так как окружающий воздух будет лучше охлаждать жилы провода.
Как выяснить сечение кабеля по поперечнику жилы
Вы делаете ремонт и приняли решение поменять проводку без помощи других. И сейчас для вас необходимо избрать кабель. Что для вас нужно выполнить? Необходимо пойти и приобрести кабели для вашего ремонта, если вы, естественно не обладатель кабельного завода.
Но что мы имеем в магазине? А там выбор очень даже ничего. И ТУ и ГОСТ. Но даже кабель изготовленный по ГОСТу не гарантирует для вас технические данные заявленные производителем. Производители, желая уменьшить издержки на создание собственной продукции, используют различные ухищрения. И одно из них занижение сечения жил кабеля. Я уже не говорю о ТУ — кабелях, там вообщем всё плохо. Как-то померил сечение кабеля ТУ ВВГ Зх2,5, так вообщем было 1.5 квадрата.
Уменьшают также толщину изоляции жил кабеля. Но мы будем гласить о сечении.
Естественно, кабель произведенный по ГОСТу имеет преимущетсво перед ТУшным. Но и стоимость его существенно выше. Потому, чтобы удешевить ремонт, многие применяют кабель ТУ. Посреди продукции произведенной по Техническим Условиям встречается более либо наименее высококачественная продукция. Но на глаз найти сечение жилы кабеля нет способности (только примерно), потому я для вас расскажу как это выполнить довольно точно.
Что мы можем измерить у кабеля? Только поперечник.
Я для вас расскажу как выяснить сечение кабеля по поперечнику

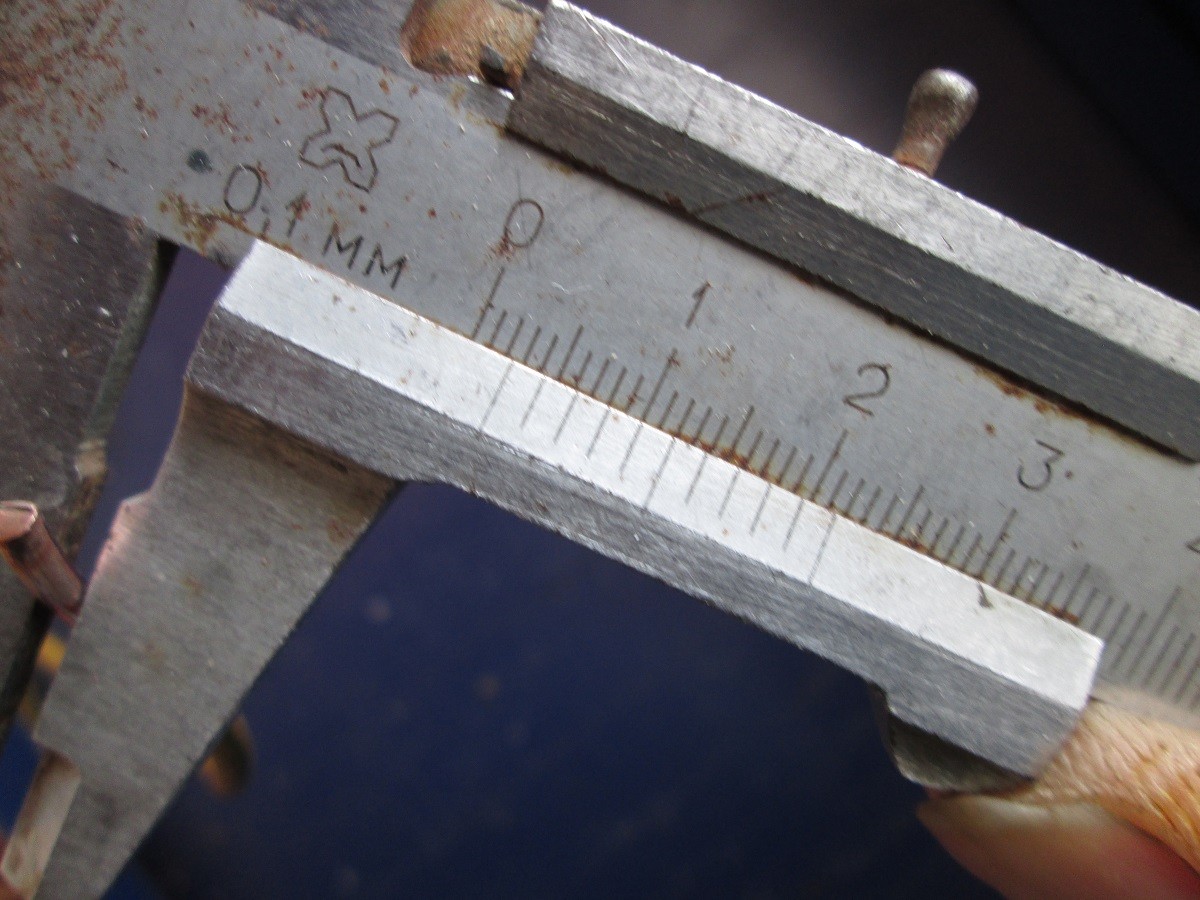

Все, надеюсь, знают что такое штангенциркуль. Штангенциркуль — это устройство, при помощи которого можно измерить в том числе и поперечник жилы кабеля.
Измеряем поперечник жилы кабеля, за ранее очистив его от изоляции. Кабель с цельными жилами.
Судя по свидетельствам нашего устройства поперечник жилы кабеля 3,2 мм.Так как сечение кабеля имеет форму круга, то высчитать его можно по формуле:
Подставляем в формулу значение нашего поперечника, это будет 3,2 мм и получаем:
Мы лицезреем, что сечение проводника кабеля 8 кв. мм. Хотя покупался он как 10 кв.мм.
Кстати, застыл можно создавать также микрометром. Измерения будут поточнее. Но, точность до тысячных нам не нужна.Ну а что, если у вас нет ни штангенциркуля, ни микрометра? Выход есть! Для этого нам подойдет обычная линейка.
Расчет сечения кабеля по поперечнику без штангенциркуля

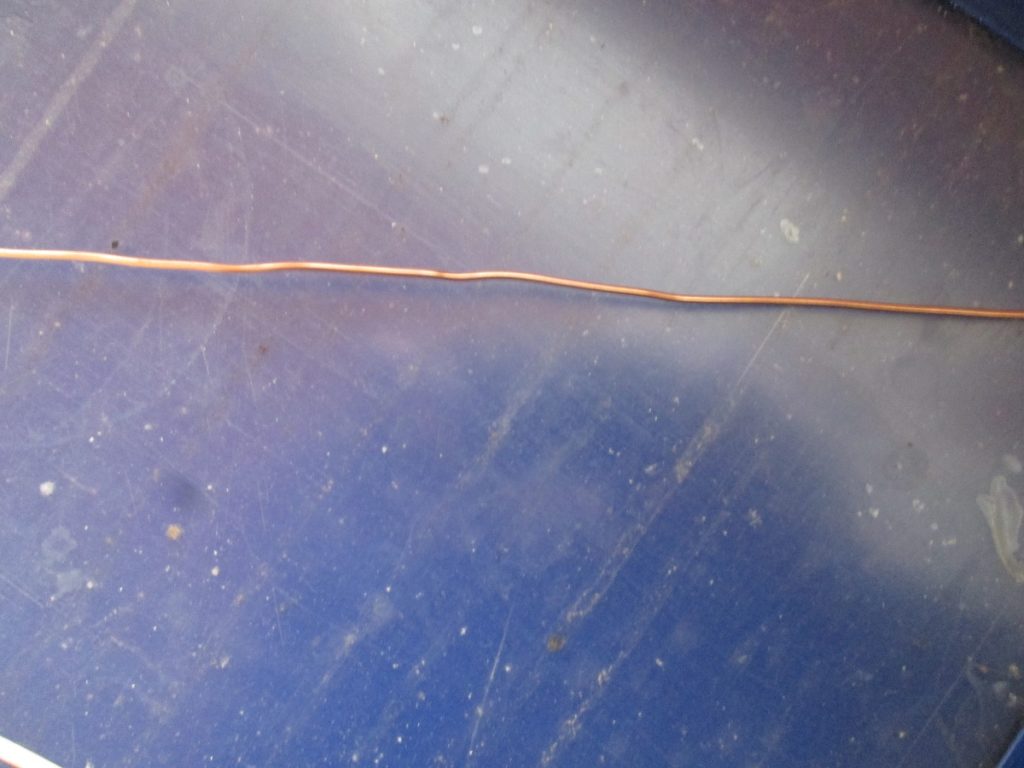

Также очищаем жилу кабеля от изоляции, но намного побольше, чем для измерения штангенциркулем.
Берем предмет цилиндрической формы (к примеру отвертку либо авторучку) наматываем провод виток к витку как можно плотнее. Чем больше витков, тем поточнее измерение.
Измеряем длину нашей намотки при помощи линейки, делим на количество витков — получаем поперечник нашей жилы.
Ну и по формуле находим сечение жилы нашего кабеля. Сходу желаю обмолвится, данные измерения приобретенные таким методом не такие четкие как приобретенные при помощи штангенциркуля. Ну и провод очень толстый не померяешь — просто трудновато будет его намотать. Но и таковой метод имеет право на существование.

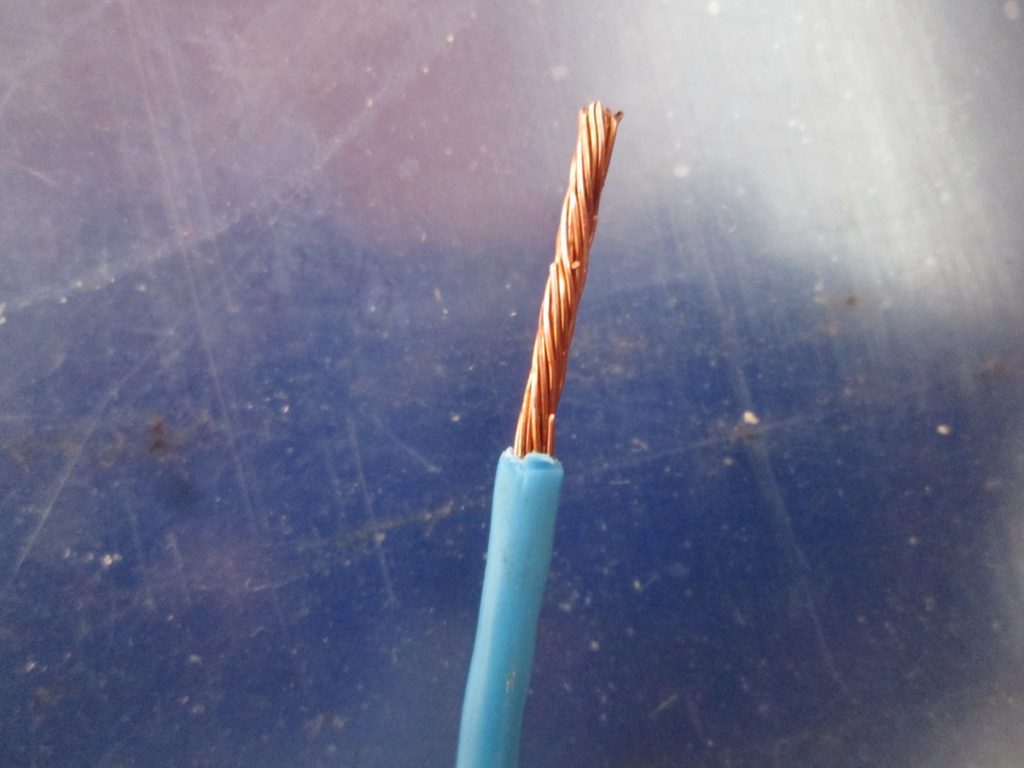

Ну а что если провод многожильный? Как найти сечение такового кабеля?
Определяем сечение многожильного кабеля
Здесь не намного труднее чем с моножилой. Измеряем поперечник одной жилки многожильного провода. А далее всё также. По формуле определяем сечение этой жилки. А дальше умножаем сечение одной жилки провода на количество жилок и получаем полное сечение провода.
Повторяться не буду и по-новой считать не будем. Я думаю, что из первого примера было всё понятно.
А если жилок сильно много? Я бы скрутил провод и измерил бы поперечник всех жил совместно.
Естественно, это было бы наименее четкое измерение, так как есть какие-то зазоры между жилами, но можно добавить на погрешность процентов 10. Если получится малость больше — это не жутко — больше не меньше.
Ну а если вдруг запамятовали формулу либо утратили, как быть?

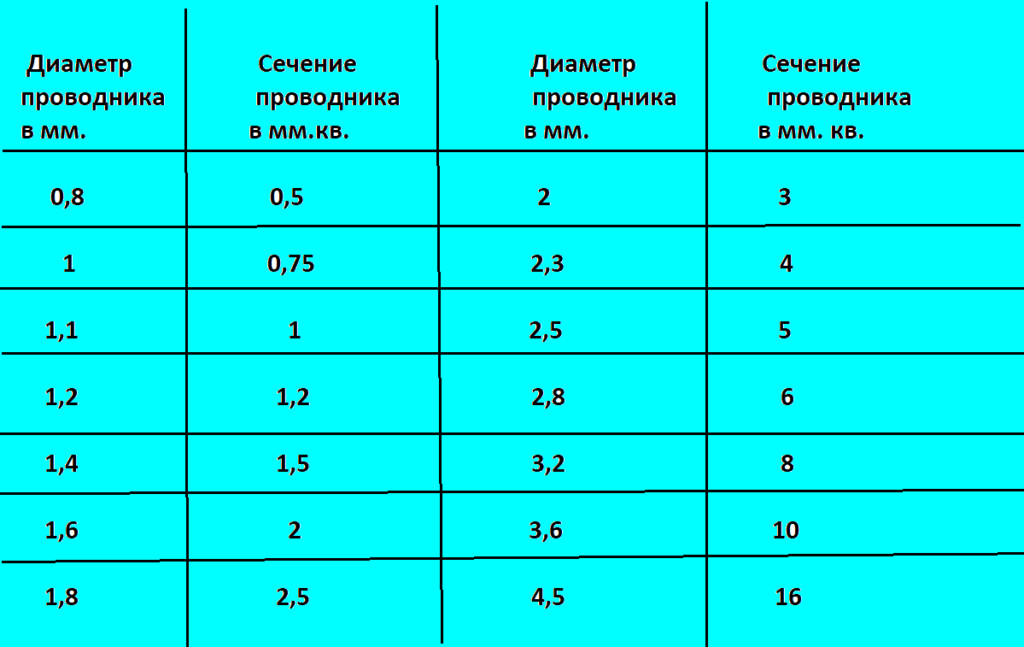

Умные люди промеряли всё заблаговременно и составили таблицу расчета сечения кабеля по поперечнику.
В первой графе поперечник, а во 2-ой графе сечение, соответственное этому поперечнику.
Естественно, поперечник и сечение даны тут с определенным шагом, но и кабели, выпускаемые в нашей стране имеют определенные размеры ( 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16 и т. д. кв.мм.).
Так что все эти данные есть в таблице. Определяли, поглядели в таблице и всё. До боли просто.
Но есть ещё один метод как выяснить сечение кабеля по поперечнику
При помощи специальной программы. Скачиваете программу на компьютер. Нужно выяснить сечение измеренного вами кабеля-вводите в окошко значение поперечника, в другое количество жил и всё. Программа выдает для вас сечение.
Определяли поперечник жилки многожильного кабеля, ввели в окошко значение поперечника, в другое количество жилок и всё. Сечение провода возникает в 3-ем окошке. Всё до боли просто. Вот ссылка на программку.
Выбор кабеля по таблицам максимального тока в сети
Для вычисления применяются два вида данных из приведенной выше таблицы:
- по суммарной мощности;
- по величине потребляемого приборами тока.
Существуют таблицы стандартных значений, позволяющие определить необходимый диаметр и сечение, которые затем проверяются на покупаемом проводе. Найденный показатель округляется в большую сторону до совпадения с реально существующим диаметром кабеля.
В жилых помещениях нельзя использовать провода с излишним сечением, поскольку они имеют большое сопротивление, которое приводит к падению напряжения.
Для медного кабеля
Для расчета медного проводника применяется таблица, составленная для напряжения 230 В.
| Мощность, кВт | Ток, А | Площадь (при наружной проводке), мм2 | Диаметр (при наружной проводке), мм | Площадь (при скрытой проводке), мм2 | Диаметр (при скрытой проводке), мм |
| 0,1 | 0,43 | 0,09 | 0,33 | 0,11 | 0,37 |
| 0,5 | 2,17 | 0,43 | 0,74 | 0,54 | 0,83 |
| 1,0 | 4,35 | 0,87 | 1,05 | 1,09 | 1,18 |
| 2,0 | 8,70 | 1,74 | 1,49 | 2,17 | 1,66 |
| 3,0 | 13,04 | 2,61 | 1,82 | 3,26 | 2,04 |
| 4,0 | 17,39 | 3,48 | 2,10 | 4,35 | 2,35 |
| 5,0 | 21,74 | 4,35 | 2,35 | 5,43 | 2,63 |
| 8,0 | 34,78 | 6,96 | 3,16 | 9,78 | 3,53 |
| 10,0 | 43,48 | 8,7 | 3,33 | 10,87 | 3,72 |
Для алюминиевого кабеля
Для расчета провода из алюминия может использоваться приведенная ниже таблица (данные взяты для напряжения 230 В).
| Мощность, кВт | Ток, А | Площадь (при наружной проводке), мм2 | Диаметр (при наружной проводке), мм | Площадь (при скрытой проводке), мм2 | Диаметр (при скрытой проводке), мм |
| 0,1 | 0,43 | 0,12 | 0,40 | 0,14 | 0,43 |
| 0,5 | 2,17 | 0,62 | 0,89 | 0,72 | 0,96 |
| 1,0 | 4,35 | 1,24 | 1,26 | 1,45 | 1,36 |
| 2,0 | 8,70 | 2,48 | 1,78 | 2,90 | 1,92 |
| 3,0 | 13,04 | 3,73 | 2,18 | 4,35 | 2,35 |
| 4,0 | 17,39 | 4,97 | 2,52 | 5,80 | 2,72 |
| 5,0 | 21,74 | 6,21 | 2,81 | 7,25 | 3,04 |
| 8,0 | 34,78 | 9,94 | 3,56 | 11,59 | 3,84 |
| 10,0 | 43,48 | 12,42 | 3,98 | 14,49 | 4,30 |
Подписка на рассылку
Когда используется кабель многожильный, который не соответствует заявленным характеристикам, изготовлен не по ГОСТу, могут возникнуть нежелательные последствия. Причем в продаже можно встретить кабели, на маркировке и упаковке которых указаны недостоверные показатели. Заявленное сечение может не соответствовать истинной цифре. Получается, что жила кабеля, купленного с учетом конкретной нагрузки, не справляется с током, который должна пропускать. В результате изоляция плавится. Риск возникновения аварийной ситуации, в том числе короткого замыкания, возрастает в разы. Чтобы подобного не произошло, нужно знать, как определить сечение многожильного кабеля.
Особенности расчета сечения однопроволочной (монолитной) жилы
Итак, вы приобрели кабель с однопроволочной жилой и решили замерить его сечение. Чтобы это стало возможно, для начала необходимо обзавестись штангенциркулем, калькулятором, стриппером для снятия изоляции и канцелярским ножиком. Установите сечение по диаметру кабеля. Для этого сделайте следующее:
• Снимите изоляцию с кабеля. • Измерьте диаметр жилы (при помощи штангенциркуля). • Вспомните школьную геометрию, а именно формулу, которая позволяет рассчитать площадь круга (токопроводящией жилы круглой формы):
S = π r2, где π = 3,14, а r — это радиус жилы.
Благодаря штангенциркулю можно узнать только диаметр, а требуется — радиус. Следует видоизменить формулу. Известно, что радиус составляет половину диаметра. Формула будет выглядеть так:
S = (π d2)/4, где d — диаметр жилы.
Для сокращения формулы можно поделить число π на 4. Получится стандартная формула для расчета сечения жилы по диаметру:
Произведем расчет на примере кабеля ВВГ-П 2х1,5, у которого диаметр жил при измерении штангенциркулем равен 1,35 мм. Подставляем значение в формулу:
S = 0,785*1,352 = 1,43 мм²
Из расчетов видно, что фактическое сечение жилы на 4,7 % меньше заявленного, что является допустимым занижением.
Выполнить расчет однопроволочного проводника, как показывает практика, несложно. Главное — быть внимательным и не перепутать диаметр с радиусом и наоборот.
Тонкости расчета сечения многопроволочной жилы
Не все кабели имеют однопроволочные жилы, и в таких случаях возникает вопрос: как определить сечение многожильного кабеля с многопроволочными жилами?
Осведомленность в вопросе о том, как замерить сечение многожильного кабеля, позволит быть уверенными в безопасности и надежности использования изделия. Здесь также все предельно понятно. Площадь сечения многожильного кабеля с многопроволочными жилами нужно измерять, отталкиваясь от площади одной проволоки из жил. Действуйте в следующем порядке:
1. Возьмите кабель и снимите с него оболочку и изоляцию с одной из жил. 2. Распушите жилу и пересчитайте все проволоки. 3. Произведите замер диаметра одной из проволок, из которых состоит жила. 4. Воспользуйтесь указанной выше формулой для расчета однопроволочной жилы. Это позволит вам узнать площадь одной проволоки. 5. Полученное значение умножьте на общее число жил.
Например, у вас есть кабель КГВВнг(A) 5х1,5. Зачистив, распушив жилу, замерив микрометром одну из проволок, а также посчитав количество проволок, получим следующие данные:
• Количество проволок — 28 шт. • Диаметр одной проволоки — 0,26 мм
Для начала высчитаем сечение одной проволоки:
S = 0,785*0,262 = 0,053 мм²
Теперь полученное значение необходимо умножить на количество проволок в жиле — и получим сечение 1,378 мм²
Однако при расчете сечения многопроволочных жил необходимо также учитывать коэффициент укрутки проволок, который будет равен 1,053 для кабелей с многопроволочными жилами класса 5. В итоге получаем сечение жилы равное 1,45 мм² — фактическое сечение жилы также меньше заявленного на 3,3 %, что является допустимым.
Расчет сечения одножильного и многожильного кабеля может осуществить каждый желающий. Для этого необходимо лишь воспользоваться указанными выше формулами. Зная, как замерить сечение многожильного кабеля, удастся правильно выбрать изделие, и в итоге не возникнет никаких проблем. Поэтому перед проведением тех или иных манипуляций, связанных с использованием кабеля, обязательно производите данный расчет.
является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку многожильного кабеля по выгодным ценам.
