Как установить вентиляционные трубы: монтажные технологии крепления к стенам и потолку

Типы воздуховодов

В качестве трасс для движения воздушных масс используют специальные каналы – воздуховоды. Как правило, это трубы, которые принято различать по форме, жесткости и материалу изготовления.

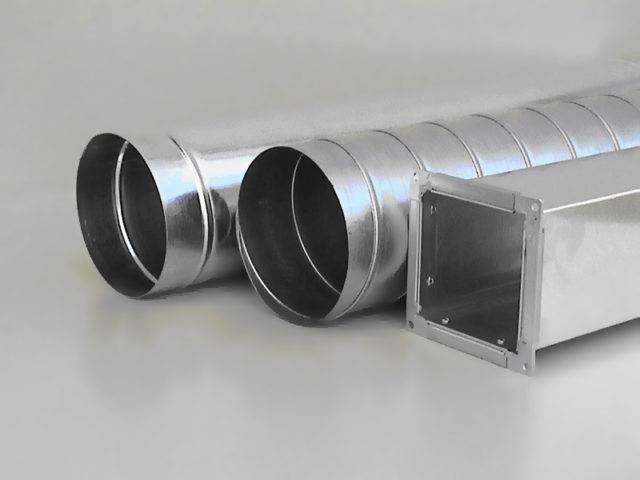

Форма сечения

Наиболее часто применяются круглые или квадратные воздухопроводы. Иногда из-за характеристик помещения возможна установка лишь плоских каналов. В этом случае используются овальные, полученные на специальном оборудовании путем сжатия круглых труб. Часто в условиях ограниченного пространства устанавливаются прямоугольные изделия небольшой высоты, но достаточно широкие, чтобы площадь сечения соответствовала требуемым характеристикам.

Круглые вентиляционные каналы отличаются от квадратных меньшей себестоимостью, небольшим весом, лучшей аэродинамикой – в них меньше препятствий для воздухообмена. Достоинствами также являются высокая герметичность, тихая работа и несложный монтаж. Преимущество прямоугольных труб в экономии пространства – для небольших помещений они просто незаменимы.

Жесткость

По этому признаку различают гибкие, полужесткие и жесткие воздуховоды. Первые делятся на каркасные и бескаркасные и изготавливаются в виде круглого гофрорукава. Они используются для сборки небольших воздухораспределительных систем, вместо угловых отводов или в качестве соединителя отдельных участков вентиляционных каналов. Гибкие трубы могут гнуться в любом направлении, а также многократно растягиваться и сжиматься, не теряя свойств. В качестве каркаса обычно выступает стальная спираль, для обшивки которой применяются полимерные, синтетические материалы или алюминиевая лента. В конструкции таких труб может использоваться теплозащитная или шумопоглощающая изоляция.

Для полужестких воздуховодов характерно двухстороннее алюминиевое покрытие с внутренней прослойкой из минеральной ваты. Они имеют такой же проволочный каркас. Еще один вариант – труба, свернутая из алюминиевого штрипса. Её можно растянуть и придать необходимую конфигурацию только один раз. Хороша такая конструкция тем, что выдерживает нагрев до 700 градусов и может использоваться в системах дымоудаления.

Жесткие воздуховоды обладают гладкой внутренней поверхностью и отличаются высокими аэродинамическими характеристиками

К тому же они прочны и обеспечивают хорошую герметичность стыков, что особенно важно для вентиляции в промышленных помещениях с вредным производством. Бывают прямошовными и спирально-навивными

Материал

Как уже было сказано, для изготовления воздушных каналов используются металлические листы с различными характеристиками:

• Для относительно холодного (до 80 градусов) и сухого (не более 60% влажности) воздуха подойдут трубы из тонкого железа – 0,5-1,0 мм. Это может быть холоднокатаная оцинкованная или горячекатанная сталь.
• Для более высоких температур и показателей влажности будут уместны конструкции из нержавеющей или углеродистой стали. Толщина стенок таких воздуховодов от 1,5 до 2,0 мм.
• Если предстоит сборка системы в производственных помещениях с сильной запылённостью, а также при наличии химически агрессивных газов и паров, применяют изделия из алюминиевых сплавов, металлопласта, углеродистой стали. Конструкции вытяжной вентиляции в таких случаях должны иметь защитное покрытие.

Также встречаются пластиковые изделия (из ПВХ или полипропилена) и воздуховоды из стеклоткани.

Изоляция

В качестве защиты от выпадения конденсата либо для снижения теплоотдачи вентиляционные каналы обшивают изоляционным материалом: минеральной каменной ватой, вспененным полиэтиленом, каучуком и другими.

В жилых помещениях, особенно в детских или спальнях часто необходимо снизить шумы, свойственные работающим системам вентиляции. Для обеспечения звукоизоляции материалы, как правило, применяются аналогичные. Расчёт необходимой толщины слоя лучше поручить специалистам.

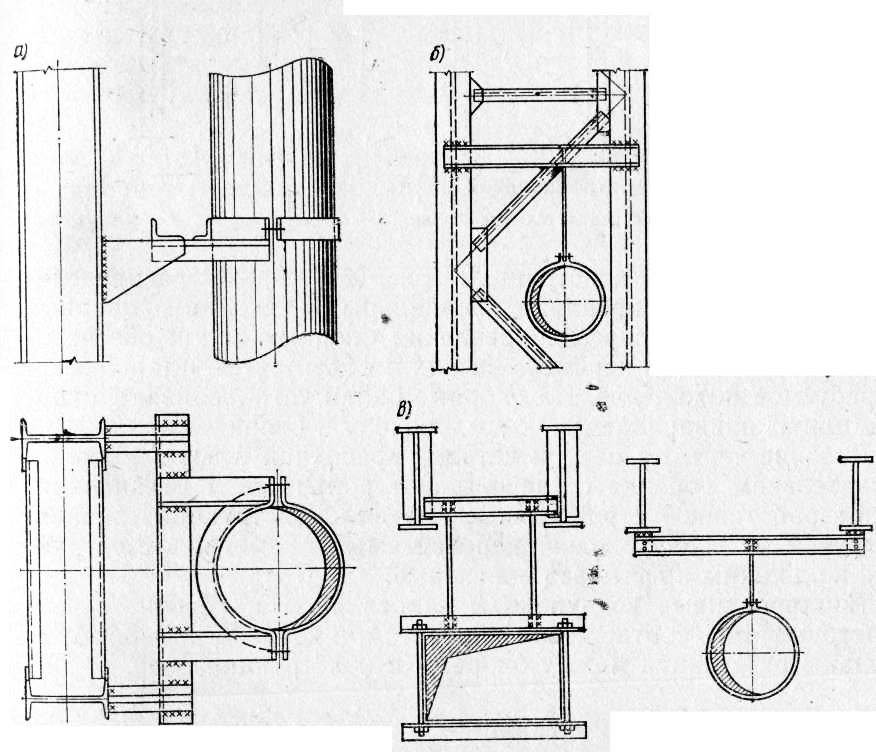

Типы конструкций

Для газо- и нефтепровода, для технической системы и для подачи горячей воды или сжатого воздуха по понятным причинам используются разные изделия с разными характеристиками. Поэтому первым требованием, которому должны удовлетворять опорные конструкции, выступает соответствие материала. Это не всегда означает полное совпадение, но это означает соответствие задаче: фиксация, гашение вибрации, стойкость к температуре и так далее.

Различают 2 основных типа конструкций: подвижные и неподвижные.

Подвижные – или скользящие, используются для гашения вертикальной нагрузки. Кроме того, они помогают равномерно распределить тепловую деформацию. Этот вид конструкций позволяет изменить положение трубопровода относительно опоры. Для расчетов имеет значение не столько назначение – передача газа, сжатого воздуха, сколько общий вес трубы с содержимым.

Различают несколько видов моделей:

катковые – в конструкцию вмонтированы катки, что обеспечивает линейную подвижность стального трубопровода;

хомутовые – или приваренные. Представляет собой подвески, с помощью которых коммуникации закрепляются на потолок;

пружинные – оснащаются пружинным амортизирующим блоком. Может сочетаться с хомутом;

опорное кольцо – вариант скользящей системы, в которой подвижность обеспечивается за счет материала конструкции. Это бескорпусная опора, которая выполняется из полимера, то есть, обладает высоким коэффициентом теплового расширения.

Неподвижные – в отличие от подвижных полностью исключают линейные или угловые смещения. Порой конструкционно они очень похожи на скользящие – хомутовые, например, но благодаря жесткой фиксации гарантируют неподвижность трубопровода.

Различают такие варианты неподвижных опор:

• корпусные приварные – конструкции соединяются с трубами посредством сварки. Устройство могут иметь разное, однако с трубопроводом, по сути, образуют единое целое;
• корпусные хомутовые – закрепляются на трубах за счет плоских или круглых хомутов;
• бугельные – разновидность хомутовых: модели оснащены дополнительные ребрами жесткости, что повышает их эксплуатационные качества;
• крутоизогнутые – специальные конструкции, предназначенные для фиксации труб на участках сгиба;
• вертикальные крепления – представляют собой прочные лапы, приваренные к вертикальной поверхности;
• щитовые – похожи по конструкции на вертикальные, но используются при прохождении коммуникаций сквозь стены.

Различное устройство опорных конструкций предполагает разное расстояние между ними. Однако последнее определяется не только типом изделия, но и характеристиками труб. Для расчетов все эти факторы нужно учитывать.

Строительные нормы и правила

1. Свод правил СП 60.13330.2016 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха» — настоящий свод правил устанавливает нормы проектирования и распространяется на системы внутреннего теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
2. Свод правил СП 113.13330 СНиП 21-02-99 «Стоянки автомобилей» — настоящий свод правил распространяется на проектирование зданий, сооружений, площадок и помещений, предназначенных для стоянки (хранения) автомобилей, микроавтобусов и других мототранспортных средств.
3. ВСН 01-89 «Ведомственные строительные нормы предприятия по обслуживанию автомобилей» — предназначены для разработки проектов строительства новых, реконструкции, расширения и технического перевооружения действующих предприятий. (утратил силу)
4. Свод правил СП 56.13330.2011 «СНиП 31-03-2001. Производственные здания» — настоящий свод правил должен соблюдаться на всех этапах создания и эксплуатации производственных и лабораторных зданий, мастерских, складских зданий и помещений.
5. Свод правил СП 54.13330.2016 «СНиП 31-01-2003. Здания жилые многоквартирные» — настоящий свод правил распространяется на проектирование и строительство вновь строящихся и реконструируемых многоквартирных жилых зданий.
6. Свод правил СП 118.13330.2012 «СНиП 31-06-2009. Общественные здания и сооружения» — настоящий свод правил распространяется на проектирование новых, реконструируемых и капитально ремонтируемых общественных зданий.
7. Свод правил СП 131.13330.2012 «СНиП 23-01-99. Строительная климатология» — настоящий свод правил устанавливает климатические параметры, которые применяют при проектировании зданий и сооружений, систем отопления, вентиляции, кондиционирования.
8. «СНиП 2-04-05-91. Отопление, вентиляция и кондиционирование» — настоящие строительные нормы следует соблюдать при проектировании отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
9. СН 512-78 «Инструкция по применению зданий и помещений для электронно-вычислительных машин» — требования настоящей инструкции должны выполняться при проектировании новых и реконструируемых зданий и помещений для размещения электронно-вычислительных машин.
10. ОНТП 01-91 «Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта» — следует соблюдать при разработке технологических решений проектов на строительство новых, реконструкцию, расширение и техническое перевооружение действующих предприятий, зданий и сооружений, предназначенных для организации межсменного хранения, технического обслуживания (ТО) и текущего ремонта (ТР) подвижного состава.
11. «СНиП 31-04-2001. Складские здания» — должны соблюдаться на всех этапах создания и эксплуатации складских зданий и помещений, предназначенных для хранения веществ, материалов, продукции и сырья.
12. Свод правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.» — применяется при проектировании и монтаже систем отопления, вентиляции и кондиционировании воздуха, противодымной вентиляции.
13. «СНиП 31-05-2003. Общественные здания административного назначения» — содержит нормы и правила для группы зданий и помещений, имеющих ряд общих функциональных и объёмно-планировочных признаков и предназначенных преимущественно для умственного труда и непроизводственной сферы деятельности.
14. Свод правил СП 252.1325800.2016 «Здания дошкольных образовательных организаций. Правила проектирования» — настоящий свод правил распространяется на проектирование вновь строящихся и реконструируемых зданий дошкольных образовательных организаций.
15. Свод правил СП 51.13330.2011 «СНиП 23-03-2003. Защита от шума» — настоящий свод правил устанавливает нормы допустимого шума на территориях и в помещениях зданий различного назначения.

Технология прокладывания вентканалов

Когда есть план обустройства системы вентиляции в доме, его остается воплотить в жизнь. Для этого приобретаются все составные будущей системы, указанные в составленной ранее схеме. Для каждого дома будут свои особенности.

Для естественного притока воздуха внутрь дома следует поставить окна с микропроветриванием или настенные клапаны

При устройстве системы естественного типа сначала выкладываются в стене вентшахты – отдельно для кухни, топочной/котельной, санузла или помещений ванны и туалета. Затем устанавливаются декоративные решетки. Чтобы эти каналы выполняли свою роль, нужно не забыть про допустимую высоту над уровнем крыши.

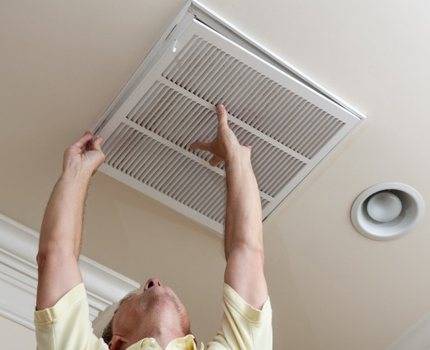

Как вариант, можно поставить потолочные решетки в комнатах, если на чердаке оборудовано окно для свободной циркуляции воздуха

Если требуется обустроить механический или смешанный тип вентиляции в доме, то нужно сделать разводку вентиляционных труб. Для этого используется чердачное пространство. Когда такой возможности нет, то вентканалы устраиваются под потолком дома. Затем их предстоит замаскировать любым удобным способом.

Приточные и вытяжные отверстия в вентиляционных трубах оформляются воздухораспределителями. Приемное и выбросное оборудование при необходимости можно снабдить системой электроподогрева. При необходимости следует установить обратные клапаны, тщательно обработав стыки герметиком.

Вентиляционные трубы крепятся хомутами или другими креплениями, предусмотренными для этих целей. Все стыки надежно герметизируются. В дальнейшем это станет залогом отличной работы всей системы.

Трубы можно использовать прямоугольного или круглого сечения. Диаметр вентиляционных труб подбирается согласно расчетам

Вентиляторы монтируются согласно инструкции, прилагаемой к ним. Если предполагается установка сложных систем, то оборудование устанавливается так, как рекомендует производитель. В противном случае можно лишиться гарантийного обслуживания.

Проектирование

Пример проекта вентиляции дома

Установка вентиляции, как и любой инженерной системы, требует грамотного проектирования.

Осуществляется монтаж в несколько этапов:

• определение объема воздухообмена;
• внесение поправок в соответствии с конструктивными особенностями помещения;
• составление схемы прокладки вентиляционных каналов.

Перед проведением монтажных работ необходимо подобрать нужный размер сечения воздуховодов и рассчитать их длину. На данном этапе также потребуется определить мощность вентиляторов.

Для вытяжного она равняется объему помещения, умноженному на 12. Для приточного – площади комнаты, умноженной на 3.

При проектировании вентиляционной системы с функцией кондиционирования воздуха нужно добавить монтаж дополнительного элемента охлаждения, соединенного с холодильной установкой.

При добавлении в систему отопительных функций в проект нужно внести установку рекуператора – механизма, проводящего одновременно 2 воздушных потока.

Проектирование вытяжной установки начинается с разработки технического задания. В нем указываются все требования по воздухообмену для каждой комнаты.

Основные этапы проектирования:

• Расчет притока воздуха. На основании этого параметра определяются размеры воздуховодов и планируется разводка вентиляционных каналов.
• Выбор способа подачи воздуха: естественный, принудительный, смешанный.
• Определение пропускной способности отдельных элементов системы и потерь внутри них.
• Вычисление звуковых параметров.
• Подготовка чертежей для каждого элемента системы.

С учетом всех требований, отраженных в техническом задании, разрабатывается полная схема вентиляционной системы.

Она должна быть утверждена до проведения работ по отделке помещения, так как в процессе монтажа может потребоваться создание разного рода углублений и отверстий в стенах.

При составлении проекта вентиляционной системы нужно соблюдать все условия по обеспечению удобства и простоты монтажных работ:

• количество узловых элементов должно быть сведено к минимуму;
• процедуры по обслуживанию системы должны быть простыми и понятными рядовому пользователю;
• система должна иметь запасные каналы и узлы, которые послужат альтернативой основным во время ремонта;
• все элементы системы должны гармонично вписываться в интерьер помещения.

К чему приводит плохо работающая вентиляция в квартире

Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.

Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

1. Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
2. Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
3. Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.

Инструменты и материалы для монтажа воздуховода

Установка воздуховода требует использования специальных инструментов и материалов, чтобы обеспечить качественный монтаж и долговечность системы вентиляции. Вот основные инструменты и материалы, которые понадобятся при монтаже воздуховода через стену:

Инструменты:

• Отвертка;
• Перфоратор или дрель;
• Шуруповерт;
• Клещи и плоскогубцы;
• Молоток;
• Нож для резки материалов;
• Лазерный нивелир или уровень;
• Измерительная лента;
• Ручной сварочный аппарат или газовая горелка (для сварки воздуховодов из металла);
• Гидравлический инструмент для соединения гибкого воздуховода (клампер).

Материалы:

• Воздуховоды из металла (например, оцинкованная сталь) или гибкие воздуховоды из алюминиевой фольги;
• Декоративные решетки и грили для облицовки воздуховодов внутри помещения;
• Крепежные элементы (шурупы, гвозди, саморезы);
• Прокладочные материалы (герметики, уплотнители, уплотнительная лента);
• Изоляционный материал (например, вспененный полиэтилен) для тепло- и звукоизоляции воздуховодов;
• Проверочные пробки и заглушки для тестирования и регулировки системы вентиляции;
• Специальные муфты, фланцы и соединительные элементы для сборки воздуховодов;
• Электрические материалы (кабель, розетки, выключатели), если воздуховоды оснащены вентилятором или системой подогрева.

Выбор инструментов и материалов зависит от типа воздуховода (металлический или гибкий), его диаметра, качества стены и других факторов. Приобретайте только качественные материалы и следуйте рекомендациям производителей при их установке.

III. Ограничение на использование гибких воздуховодов

Ограничения на применение гибких воздуховодов обусловлены, в большинстве случаев, различиями в национальных и отраслевых стандартах и нормах. В числе прочих общих ограничений на использование гибких воздуховодов можно назвать следующие:

использование в вертикальных стояках высотой более двух этажей;

использование в системах с температурой входящего воздуха более 120°С;

применение на открытом воздухе, если материал воздуховода специально не защищен от воздействия солнечного света и прочих атмосферных воздействий;

использование без учета классификации, включая термостойкость и конструктивные особенности конкретного вида изделий;

несоблюдение допустимых расстояний при монтаже в местах, где из-за электрических устройств, ископаемого топлива или солнечной энергии, возникает избыток тепла;

монтаж соединительных воздуховодов через стены, перегородки или части вертикальных стояков, имеющие рейтинг огнестойкости больше 1 часа; через полы и через стены там, где требуется использование автоматических противопожарных заслонок или клапанов дымоудаления;

использование в качестве компонентов систем вентиляции в помещениях для готовки, глажки и сушки белья, если это специально не указано производителем;

применение в бетонных конструкциях, в местах ниже уровня земли или в контакте с землей без учета ограничений производителей на непосредственный контакт с агрессивной средой или абразивными материалами.

Монтаж гибких рукавов: а) неправильно; б) правильно

Статья подготовлена специалистами

Использование соединений при установке вентиляционных барильет

Воздухопроводящие трубы собираются из обособленных деталей. Соединения осуществляются с помощью специальных креплений – фланцев, так и иных соединительных узлов.

Фланцы, изготовленные из углового профильного материала, обычно ставятся на конечных точках соединяемых линий. В пластинах фланцев высверливают отверстия для установки крепежных болтов, а между фланцами вставляют уплотнительные элементы из плотной либо пористой резины, эластичного пенополиуретана. Причем сальник не должен закрывать сечение трубы и болтовые входы. Крепость фланцевого соединения гарантируется только при тщательно затянутых гайках, привернутых подобранным по размеру ключом. Для удобства монтажа, гайки располагают с одной стороны пластины, болты – другой. Установка вертикальных воздухопроводящих стволов обусловливается расположением гаек только на нижней пластине.

Недостатком подобного соединения считается утяжеление разводки, увеличенный расход металла, повышенная трудоемкость проведения операции.

Облегченные фланцы выпускаются из оцинкованных полос определенного профиля. Соединительные элементы в форме латинской буквы Z соединяются с помощью рейки. Последняя выглядит в виде знака C и сальника.

Соединительная шина внешне походит на разборный фланец. Узел изготовлен из оцинкованного металла, походящим на букву Г, причем длинная сторона варьируется в пределах 2-3 см. Комплект дополнен уголком и сальником. Сравнивая разборной фланец с разборным, нужно отметить следующие положительные качества – низкая трудоемкость, относительно невысокие денежные затраты.

Существуют также и бесфланцевые соединения, используемые при монтаже разводки круглого сечения. Среди таковых наиболее распространенными представлены:

• ниппельные или муфтовые;
• бандажные узлы.

Толщина стенки ниппеля обычно достигает толщины барильета.

Ниппель обычно устанавливается внутрь трубы либо монтируется поверх стыкуемых секций исходя из требования, что его ширина захватывает обе стороны канала равной длиной:

• Ø 4,0˝ – 12,5˝– минимум 50,0 мм;
• Ø 14˝ – 31,5˝– минимум 80,0 мм;
• Ø 35,5˝– 50˝– минимум 1000,0 мм.

При отсутствии резиновой прокладки, крепление уплотняется полимерным либо армированным скотчем. Через каждые 20 см ниппель затягивается заклепками либо саморезами. Число креплений обозначается минимум 3.

Бандажное соединение относится к сборке высокой степени не только прочности, но и надежности. Края прямых, фасонных секций стволов отгибают для дальнейшего совмещения. После этого на участках швов накладывают бандаж, предварительно заполненный силиконовым герметиком.

Швы воздухопроводящих труб всегда герметизируются пастообразными композициями:

• бутилкаучуковой лентой Герлен, при температуре струи воздуха не более +40°С;
• мастикой Бутепрол – строительным герметизирующим продуктом на основе бутилкаучука или этиленпропиленового каучука, силикона, иных технологических добавок, выдерживающих нагревание трубы порядка 70 градусов тепла.

Швы цилиндрического барильета либо прямоугольного короба всегда находятся сверху.

Если воздушный отработанный поток перемещается по стволу с температурой более +70°С, уплотнителем используются эластичные шнуры из полиизобутилена, битумно-полимерные или битумно-гудроновые мастики, некоторые негорючие особо стойкие материалы.

Предваряет стыковке элементов ствола с термической изоляцией, аккуратный отгиб утеплителя с обоих концов. Затем участки герметично соединяют, устанавливая на место изоляцию.

Завершающие работы и контрольное тестирование

После завершения монтажа воздуховода через стену, необходимо выполнить ряд завершающих работ и провести контрольное тестирование для проверки качества установки.

Основные этапы завершающих работ:

1. Закрепление воздуховода и фиксация сопутствующих элементов: после проведения подключения и установки воздуховода, необходимо убедиться, что он надежно закреплен на стене с помощью зажимов или кронштейнов. Также следует проверить, что все сопутствующие элементы, такие как регулируемые дефлекторы, клапаны и отводы, корректно закреплены и находятся в правильных положениях.
2. Установка вентиляционной решетки: после закрепления воздуховода, необходимо установить вентиляционную решетку на внешней стороне стены. Решетка должна быть правильно промаркирована и вырезана на стене перед ее установкой. После установки решетки, следует проверить, что она надежно закреплена и плотно прилегает к стене.
3. Завершение отделочных работ: в зависимости от типа стены, после установки решетки могут потребоваться отделочные работы. Например, для гипсокартонных стен необходимо произвести затирку швов и покраску, чтобы создать эстетически приятный вид.

После выполнения завершающих работ следует провести контрольное тестирование для проверки исправности и эффективности установленной системы. Контрольное тестирование может включать следующие этапы:

Правильное завершение установки и контрольное тестирование помогут гарантировать работоспособность и надежность воздуховода через стену. Если в процессе тестирования будут обнаружены проблемы или дефекты, рекомендуется связаться с профессиональными специалистами для их исправления.
