Установка розеток в гипсокартон: особенности монтажа, способы крепления, как правильно поставить

Как выбрать и установить подразетники в гипсокартон?

Если обычный выключатель можно установить в обычный подрозетник, то своими руками установка розетки в гипсокартон выполняется иначе. В связи с чем монтаж точек приборов в полых стенах у новичков вызывает немало вопросов. Ведь первым устанавливают подрозетник для гипсокартона, придерживаясь определенных правил в работе. По обыкновению все имеющиеся на современном рынке подрозетники для гипсокартона различают не только по внешним параметрам, но и по производителю. Независимо от этого принцип их прикрепления на гипсокартоне у всех идентичен. Данный процесс во многом облегчают специальные лапки, которые имеют подрозетники для гипсокартона на своей торцевой или задней поверхности. Итак, как осуществить своими руками процесс, который предваряет монтаж розетки в гипсокартон, далее будет разобрано от начала и до конца.

О чем эта статья

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

• на стадии сооружения конструкции;
• на стадии отделочных работ.

Это интересно: Где в строительстве применяется эмаль КО 8101?

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Подготовка отверстия для подрозетника

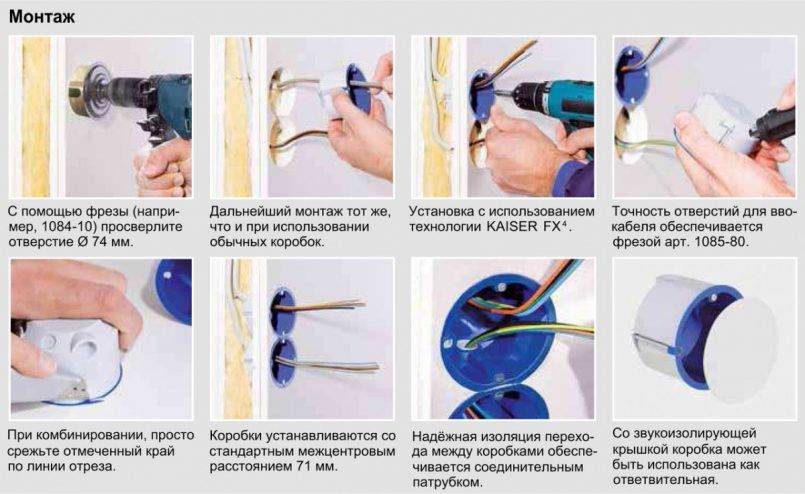

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии. Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток. Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

В центр пересечения горизонтальной и вертикальной линий подводится сверло коронки, закрепленной в дрели или шуруповерте, высверливается отверстие. Нужно убедиться, что подрозетник не упирается в капитальную стену за гипсокартоном. Если такое случается, следует при помощи перфоратора снять бетон на стене до тех пор, пока между подрозетником и стеной появится промежуток.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

http://stroy-podskazka.ru/otdelochnye-materialy/gipsokarton/ustanovka-rozetok/http://elektrika.expert/rozetki/podrozetnik-dlja-gipsokartona.htmlhttp://mr-build.ru/elektrika/ustanovka-rozetok-v-gipsokarton.htmlhttp://220.guru/electroprovodka/rozetki-vyklyuchateli/ustanovka-rozetok-v-gipsokarton.htmlhttp://electrikexpert.ru/kak-ustanovit-rozetku-v-gipsokarton/

На какой высоте располагаются розетки?

В первую очередь нужно выбрать подходящие розетки. Главную роль играют их внешний вид, удобство для включения и выключения в них приборов, а также место расположения.

Специалисты рекомендуют устанавливать их на следующих расстояниях:

от пола – не менее 30 см;

от стены рядом – не менее 18 см.

В некоторых помещениях розетки можно устанавливать на другой высоте: к примеру, для бытовых приборов на кухне розетки лучше разместить на фартуке на расстоянии 120 см от пола. А вот в ванной комнате – на высоте 100 см, так будет удобнее включать стиральную машину.

В зависимости от размещения электрических приборов нужно предварительно определить место доступа к электричеству, однако она должна быть не менее рекомендуемой! Также важно заранее узнать ход проводки для оптимального встраивания розеток в гипсокартон

Перед тем как вставить розетку в гипсокартон, нужно определить места под них и отметить маркером в виде круга. В центре этого круга будет просверливаться отверстие под подрозетник.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

• ноль рабочий – N (преимущественно синего цвета);
• фаза – L (коричневый);
• заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно

Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

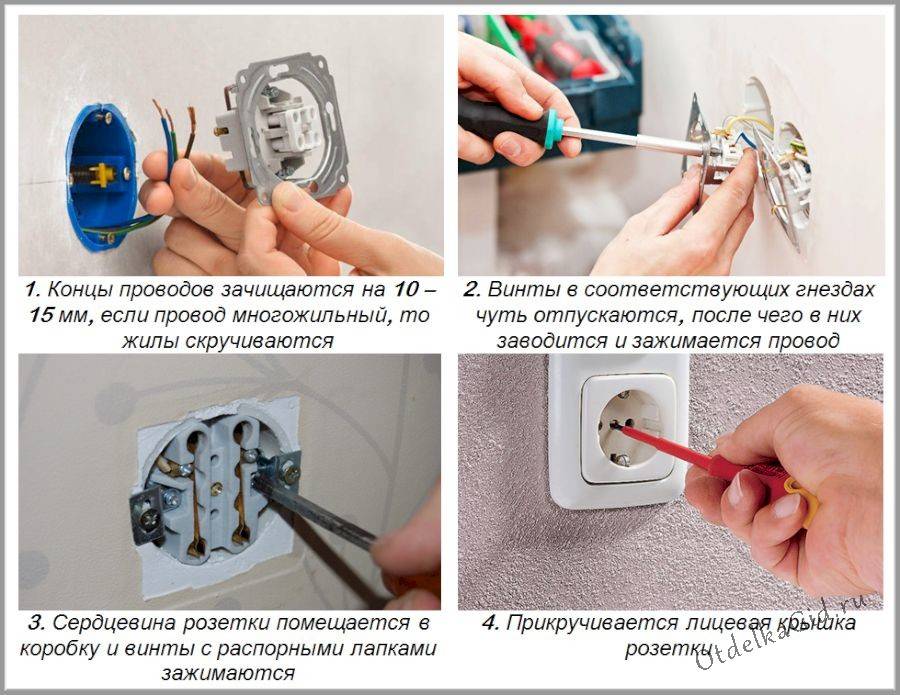

Проще всего монтировать розетки. Стандартная технология:

1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором

Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

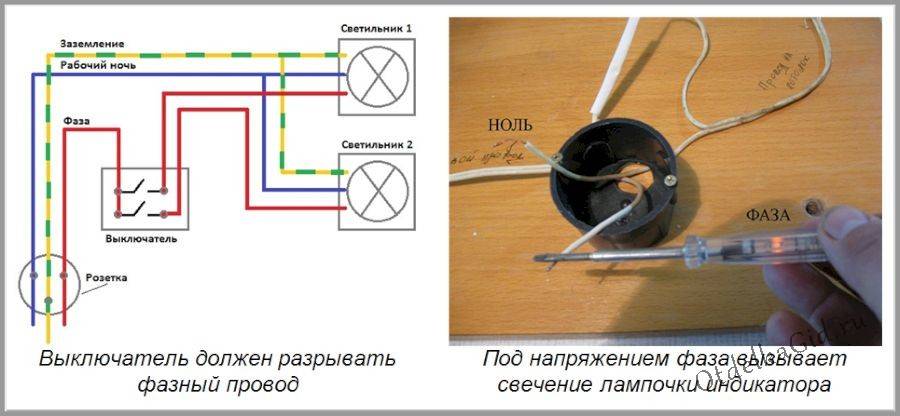

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Каждый строитель устанавливает их на свой лад, но значение не изменяется: 1-я пара предназначена для установки розетки.

Необходимые инструменты

Ни один монтаж не обходится без инструмента, поэтому его стоит подготовить заранее:

• дрель;
• насадка балеринка или коронка;
• нож;
• отвертка;
• рулетка;
• карандаш;
• уровень;
• железная линейка.

Нанесение разметки для установки подрозетника

Берем рулетку и измеряем определенное расстояния до того места, где по определению будет находиться фурнитура. Обозначаем маркером эти места. На следующем этапе – проделываем в ГКЛ отверстия. Есть большое количество вариаций, как это произвести, но максимально чисто и хорошо – только коронкой по гипсокартону или дереву. Диаметр у насадок разный, оптимально, конечно, наборная модификация.

Нанесение разметки для подрозетника

Перед установочными работами нужно начертить план проводки с обозначением постановки и размеров обстановки квартиры. Потратьте немного времени, чтобы составить данный план, определитесь, где и что будет находиться в интерьере, иначе, если что-то пойдет не по плану, придется переделывать. А после чистовой отделки это будет проблематично.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

Фурнитуру вставляем в ГКЛ следующим способом:

1. В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
2. Выкручиваем специальные крепежи для фиксирования розеточной рамки.
3. Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
4. Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
5. Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

Но есть некоторые нюансы в нанесении раз

1. Отмерить от пола нужное расстояние.
2. Поставить метку, и провести линию, применив лазерный нивелир.
3. Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
4. Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Как и когда делать отверстия в ГКЛ

Необходимо заранее точно знать, куда подведены силовые кабели. Можно заблаговременно на листе гипсокартона сделать пометки, чтобы потом знать, где делать отверстие. Лучше всего ставить крестик, который будет обозначать центр будущего отверстия.

Дрель со специальной коронкой быстро и аккуратно высверлит необходимое отверстие. Нужно держать инструмент ровно и перпендикулярно к стене из гипсокартона. Однако есть некоторые нюансы. Эта схема хороша, если речь идет о межкомнатных перегородках, ведь в них за счет каркаса достаточно места, чтобы уместился подрозетник.

Профиля на уровне розетки быть не должно. Обычно установочной глубиной для подрозетника считается 45 мм. Если сделанный каркас для гипсокартона вышел очень маленький, то установка будет невозможной без сверления стены. Радует, что чаще всего люди уже делают правильные каркасы из металлических профилей, чтобы не приходилось долбить стену.

Если профиля не использовались (применялся клей или пена для монтажа ГКЛ), то придется штробить гипсокартон, чтобы провести провода. В этом случае процесс ничем не будет отличаться от установки розетки в обычную стену.

Вот как сделать отверстие в гипсокартоне под розетку.

Отверстие можно делать не только при помощи коронки. При помощи циркуля на листе рисуется круг, обозначающий место для отверстия. Потом дрелью с обычным сверлом делаются отверстия по внутренней границе круга. Далее ножом аккуратно вырезается сердцевина, а выступы подравниваются всё тем же ножом. Отверстие выйдет немного корявое. Однако не нужно покупать коронку, а все неровности будут скрыты розеткой.

Установка коробки

Сначала необходимо убедиться, что зазор между стеной и листом гипсокартона составляет не менее 45 мм, что позволит беспрепятственно установить подрозетник. Если расстояние меньше, придется штробить базовую поверхность пикой или коронкой по бетону, чтобы добиться нужного размера.

Процесс установки будет выглядеть следующим образом:

К только что проделанному в гипсокартоне отверстию протягивается провод, к которому впоследствии будет подключена розетка (он уже должен быть под гипсокартоном в месте монтажа)

Для удобства будет лучше его вытянуть из отверстия на некоторое расстояние.
Затем нужно взять в руки коробку подрозетника и удалить с наиболее удобной стороны заглушку для продевания кабеля и протащить провод через нее.
Теперь стакан предельно осторожно устанавливается в отверстии. Как правило, усики креплений при этом расположены горизонтально, а винты крепления самой розетки к коробке – вертикально

Это правило гибкое, на самом деле куда важнее, чтобы подрозетник стоял ровно. Снова нужно не пожалеть времени, и, вооружившись уровнем, «семь раз отмерить».
Когда сомнений в правильном положении коробки не будет, необходимо при помощи отвертки вращать винты, отвечающие за крепежные лепестки. Не стоит слишком усердствовать, если перетянуть, они разрушат гипс, все-таки материал весьма мягкий. Но при этом слабо крепить тоже нельзя: розетка будет «болтаться». Так что нужно найти некую «золотую середину».

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

• ноль рабочий – N (преимущественно синего цвета);
• фаза – L (коричневый);
• заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно. Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором. Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).
