Варианты дизайна раздвижных экранов
Внешнее оформление панелей этого типа может быть самым разным. Например, большой популярностью пользуются модели, которые оснащаются фотопечатью. Фотопечать может быть двух типов: обычная (2D) и объёмная (3D). Последний вариант создаёт эффект глубины пространства, что выглядит очень стильно и оригинально.
Для комнат, оформленных в стиле минимализм, рекомендуется подбирать однотонные варианты. Структура наружной поверхности у однотонных моделей может быть как глянцевой, так и матовой.

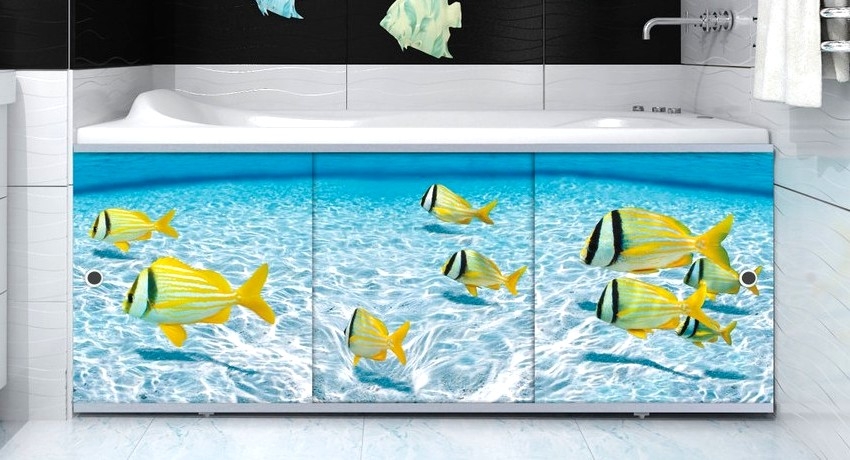

Современные производители предлагают покупателям услугу печати любого изображения на пластиковый экран, что позволит украсить ванную комнату в любом стиле
Не только панели этих изделий имеют декоративное оформление. Ножки, которые выполняют функцию опоры, также отличаются обилием дизайнерских решений. Дорогостоящие конструкции оснащаются ножками, оформленными под старину. Форма этих элементов может быть самой разной – от простых геометрических фигур, до лап животных.
Создание каркаса
Процесс создания начинается с выбора конструкции, которая может быть выполнена в глухом варианте или с открывающимися дверками. Дверки так же могут быть установлены как на петлях, так и в полозьях. Тут стоит учитывать, что установка дверок на петлях не всегда возможно, поскольку для их открытия необходимо пространство. Глухой экран тоже не радует, поскольку необходимо иметь доступ в пространство под ванной для проведения техосмотра или ремонта сифона. Поэтому мы будем собирать экран под ванну из стекла с открывающимися скользящими дверцами, что является оптимальным решением для маленького помещения.
Для создания каркаса вам необходимо приобрести металлический профиль Ш-образного типа и сделать из него окантовку каркаса таким образом, чтоб открытый торец профиля смотрел во внутрь конструкции, поскольку именно в полозьях профиля и будут перемещаться наши дверцы. Далее нарезаете профиль согласно размерам и собираете его в единую конструкцию, после чего устанавливаете готовый каркас под ванну и закрепляете его дюбелями к стене и полу.
Важно помнить, что выбирая Ш-образный профиль, нужно учитывать толщину фанеры или ДСП, которая должна свободно входить в пазы. Крайне желательно чтоб профиль был максимально жесткий и не играл во время движения дверцы
Следующим этапом нарезаете ДСП по всей длине экрана с запасом в несколько сантиметров и делите этот лист на две равные части, это будут две дверцы, которые вы вставляете в полозья. Во время нарезки нужно учесть, что зеркальный экран для ванной должен смотреться очень красиво, а значит тщательно продумайте как именно будут располагаться ваши дверцы.
Важно. Учтите что каждая дверца должна быть немного длиннее общего размера каркаса, поскольку в финишном варианте, первая дверца должна перекрывать вторую на несколько сантиметров что не было видно щели между ними по центру экрана. После того как дверцы вырезаны, зачищаете их торцы для более мягкого скольжения и вставляете в пазы профиля
В итоге у вас получается конструкция, в которой одна дверца стоит перед второй и они заезжают друг за друга, обеспечивая вам доступ к любой части пространства под ванной. Затем на установленные дверцы наклеиваете заранее вырезанные по размерам стёкла или зеркала. Для маскировки элементов профиля используйте пластиковые уголки, которые применяют при обшивке ванной комнаты панелями ПВХ
После того как дверцы вырезаны, зачищаете их торцы для более мягкого скольжения и вставляете в пазы профиля. В итоге у вас получается конструкция, в которой одна дверца стоит перед второй и они заезжают друг за друга, обеспечивая вам доступ к любой части пространства под ванной. Затем на установленные дверцы наклеиваете заранее вырезанные по размерам стёкла или зеркала. Для маскировки элементов профиля используйте пластиковые уголки, которые применяют при обшивке ванной комнаты панелями ПВХ.
На этом ваш стеклянный экран под ванну практически готов и осталось снабдить его ручками. Поскольку сверлить зеркальную поверхность весьма проблематично, мы рекомендуем использовать специальные ручки на присосках, которые можно хранить в доступном месте и при необходимости использовать для открытия дверцы. Это очень практично, так как они не будут портить внешний вид зеркала и к тому же встроенные ручки можно случайно задеть ногой, повредив при этом зеркало. Так же этот вариант подойдёт в тех случаях, когда в доме есть маленькие дети и они очень любят лазить по шкафчикам, а как известно в пространстве под ванной мы очень часто храним бытовую химию и другие опасные вещества.
На этом можно считать экран законченным и наслаждаться результатом. Представленный материал можно взять за основу как руководство к действию и вносить в него собственные корректировки исходя из ваших желаний и предпочтений.
Установка экрана под ванну
Первым делом на стене рядом с ванной делают ориентировочную отметку, отступив от самой крайней внешней точки бортика на 1 см. Именно через эту точку будет проходить внешняя плоскость облицовки экрана. Чтобы поставить отметку используйте строительный угольник.
Затем рассчитайте толщину экрана, исходя из толщины слоев конструкции: плитка + плиточный клей + гипсокартон + направляющий профиль. В сумме получается 5 см. Именно на таком расстоянии от первой отметки следует сделать вторую (в сторону ванны). Через вторую отметку, используя уровень, проведите вертикальную черту на стене.
Монтаж экрана под ванну из гипсокартона начинается с крепления каркаса. Ножницами по металлу отрежьте кусок направляющего профиля, его длина должна соответствовать расстоянию от пола до бортика ванны.
Профиль крепится дюбель-гвоздями, при этом по вертикальной отметке на стене выставляется задняя стенка профиля. Для установки дюбелей сначала просверлите профиль, сделайте соответствующие отверстиям отметки на стене и затем просверлите в ней отверстия под крепеж. Закрепите вертикальную часть каркаса.
Перпендикулярно установленной стойке уложите на пол отрезок профиля вдоль ванны и прикрепите его к полу дюбель-гвоздями.
Чтобы сделать верхнюю горизонталь, потребуется два отрезка профиля 60х27 мм, из которых надо собрать прямоугольный короб, скрепив детали между собой по бокам саморезами. Такая конструкция повысит жесткость каркаса.
Полученную горизонталь требуется прикрепить саморезами к вертикальной стойке, отступив от верха 2 — 3 сантиметра.
Следующий этап – монтаж всех вертикальных стоек из несущего профиля. Соблюдайте шаг установки согласно подготовленному чертежу, в первую очередь это касается стоек, на которые крепится ревизионный люк. Нижняя часть стойки вставляется в профиль, закрепленный на полу. С верхней части стойки срезаются ребра, а оставшаяся плоская часть крепится к верхней горизонтали саморезом с пресс-шайбой.
Подготовьте элементы обшивки из гипсокартона. Чтобы нарезать лист в размер, воспользуйтесь монтажным ножом: сначала по начерченной линии прорезается слой картона, затем выполняются насечки в гипсовом заполнении, следом лист переламывается и разрезается по получившейся линии сгиба. Для крепления гипсокартона к каркасу используются саморезы по металлу. Шляпки следует слегка утапливать в поверхность.
Обратите внимание – в центральной части верхняя часть экрана, находящаяся на весу, немного «гуляет», и ее желательно плотно зафиксировать. Это можно сделать при помощи монтажной пены
Просверлите в двух-трех местах отверстия (они должны располагаться немного ниже горизонтального профиля) и задуйте туда пену. Она расширится и прикрепит профиль к корпусу ванны.
После установки ревизионного люка экран под ванну готов к облицовке. Перед тем как клеить плитку поверхность гипсокартона следует прогрунтовать, используя грунтовку глубокого проникновения, которая улучшит сцепление плиточного клея с поверхностью и не даст влаге впитаться в пористый материал. Грунтовка наносится широкой мягкой кистью в два слоя с промежуточной сушкой.
На заключительном этапе выполняется облицовка экрана плиткой, как это сделать правильно читайте здесь.
Все готово наслаждаемся результатом!
Видео по теме «экран под ванну из гипсокартона своими руками»:
Разновидности раздвижных экранов под ванну: 150 см и 170 см
Эти изделия отличаются небольшим ассортиментом размеров. Габариты раздвижных экранов подбираются в зависимости от размеров помещения и, непосредственно, ванны. По длине выделяют два варианта стандартных раздвижных моделей.
Минимальное количество створок в раздвижном экране под ванну 150 см – две, а максимальное – четыре, однако, бывают и исключения. Высота экранов под ванну колеблется в пределах от 506 до 560 миллиметров. В случае необходимости можно самостоятельно отрегулировать этот показатель. Регулировка высоты осуществляется довольно просто – с помощью ножек.
При выборе размера экрана для ванны важно учитывать длину и ширину всех элементов, таких как ножек, уголков и дверей
Раздвижные экраны под ванну 170 см
Модели, которые имеют такую длину, являются самыми распространёнными. Раздвижные экраны под ванну 170 см включают в себя от 2 до 4 створок, которые отодвигаются за счёт механизма, похожего на механизм шкафа-купе. Высота такой конструкции варьируется от 506 до 560 мм. Купить раздвижной экран для ванны 170 см можно в любом профильном супермаркете или магазине.
Можно приобрести изделия и большей длины, например, экраны под ванну 180 см. Если отталкиваться от конструктивных вариантов этих изделий, то здесь выделяют 4 основных разновидности:
- простые (пластиковые створки и алюминиевый каркас);
- многофункциональные (к предыдущим особенностям добавляется возможность регуляции размера);
- изделия, которые выпускаются без рамок;
- изделия, заслоняющие торцевую часть чаши ванной.

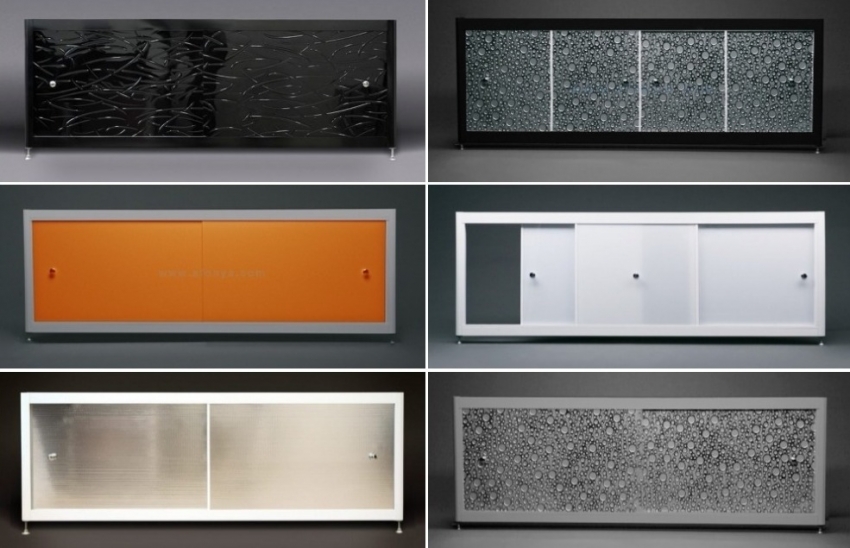

Современные раздвижные экраны представлены в широком выборе фактур и расцветок
Благодаря простой конструкции можно самостоятельно изготовить раздвижной экран на ванну. Фото и цены подобных изделий можно просмотреть в каталогах производителей, где можно увидеть применение данных конструкций в реальных интерьерах.
Подготовительный этап
В первую очередь следует выполнить замер, чтобы рассчитать количество материала, необходимого для монтажа конструкции
Обратите внимание на качество металлического профиля – он не должен легко деформироваться при механическом воздействии. Гипсокартон необходимо выбрать влагостойкий, поскольку в ванной комнате повышена влажность и не исключен контакт с водой. Нарисуйте схему каркаса с указанием всех размеров, определите оптимальное расстояние между стойками – каркас должен быть жестким, для этого вертикальные перемычки монтируют с шагом 30 — 40 см
Особое внимание уделите месту установки ревизионного люка, рассчитайте размеры так, чтобы раму дверки можно было закрепить на стойках.
Заранее продумайте схему раскладки плитки, чтобы облицовка экрана выглядела эстетично
Обратите внимание, как уложена плитка на стене над ванной – лучше смотрится, если соответствующие вертикальные швы на облицовке стены и экрана располагаются на одной линии
Подбираем удобную конструкцию

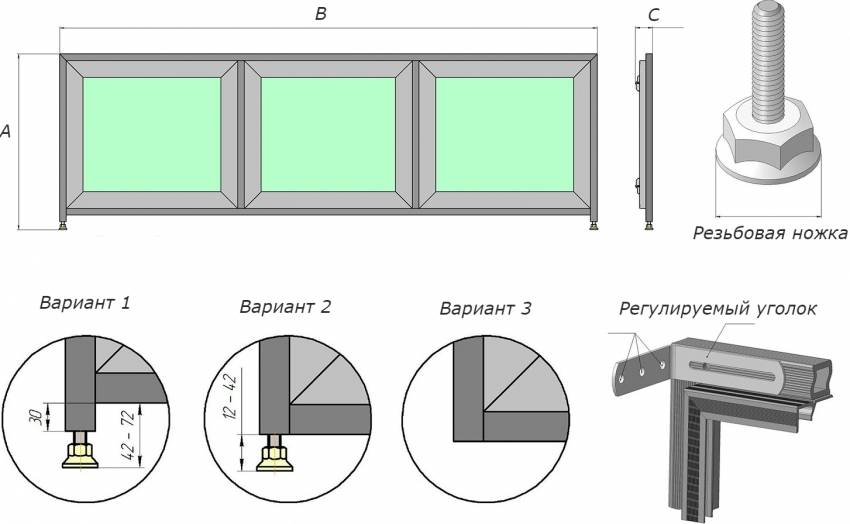

Экраны состоят из каркаса (чаще всего алюминиевого) и панелей. Они могут быть глухими или оборудованными дверками для доступа к коммуникациям и хранящимся под ванной предметам.
Существуют также модели со съемными панелями, их обычно устанавливают под акриловые ванны.
Преимущества глухих панелей – высокая эстетичность и прочность. Гладкую поверхность можно украсить любым способом или оставить однотонной.
Она будет приятно смотреться независимо от наличия или отсутствия дополнительного декора. Благодаря отсутствию движущихся деталей такие экраны для ванн гораздо дольше служат.
К недостаткам глухих стационарных конструкций следует отнести неудобства, которые возникают в случае поломок сантехнической системы. Для доступа к ней придется снимать всю панель.
Это занимает немало времени, что может стать причиной проблем, если образовалась течь и под ванной скапливается вода.
В некоторых интерьерах экраны выполняют стилеобразующую функцию. Роскошная яркая модель очень привлекательно выглядит, если остальные элементы оформления однотонные или выполнены в том же стиле
Конструкции с дверками более практичны, чем глухие. Сами дверки могут быть распашными или раздвижными. Оба варианта имеют собственные достоинства и недостатки.
В большинстве случаев владельцы ванных комнат останавливаются на раздвижных моделях.
Распашные дверки удобно открываются и закрываются, обеспечивая доступ к полочкам с необходимыми мелочами.
Однако экран с такими дверками не стоит выбирать для ванной комнаты маленькой площади. Открытые, они занимают полезное пространство и затрудняют манипуляции с элементами сантехнической системы.
Дверцы раздвижных экранов под ванну раскрываются, скользя по направляющим
При покупке такой системы следует особое внимание обращать на качество металла
Чем он прочнее, тем дольше прослужит экран для ванны. Лучше отдать предпочтение стали или алюминию.
Есть модели с пластиковыми рамами. Они менее надежны, но вполне подойдут для владельцев квартир, которые не собираются хранить под ванной часто используемые вещи вроде мочалок, полотенец, шампуней, гигиенических средств, бытовой химии.
Если дверцы нужны только для доступа к коммуникациям, то можно купить и пластиковую систему.
Дверцы могут распахиваться не только влево или вправо. Есть модели с откидными элементами. Они обладают теми же достоинствами и недостатками, что и распашные экраны
Варианты самодельного каркаса для ванны
Какой материал чаще всего берут, чтобы сделать каркас для ванны? Обычный профиль для гипсокартона. Он покрыт цинком, а значит, вполне прочен и надёжен. И прослужит долго. Его можно использовать под каркас акриловой и стальной ванны.
Перед началом монтажных работ нужно выровнять стены, развести канализационные и подводящие воду трубы.
Проследим поэтапно всю процедуру сооружения этой конструкции.
Готовим оборудование и делаем разметку
Первым делом переворачиваем ванну. Крепим на саморезы профили для ножек. Для этого в конструкции ванны предусмотрено усиление дна фанерным листом. И уже на профиль закрепляем ножки. Не отходя далеко от ванны, устанавливаем сливную и переливную систему.
Теперь можно конструкцию занести в комнату и, отрегулировав ножки по высоте, установить на место. По нижнему краю бортика наносим разметку для монтирования каркаса.
Далее вновь необходимо вытащить ванну из комнаты и начать собирать каркас.
Сборка каркаса
Чтобы сделать каркас из металлического профиля, достаточно проделать несколько манипуляций:
- Нарезать профиль в соответствии с отметками. В нарезанных отрезках делаются отверстия, чтобы можно было закрепить на стене.
- Нанести герметик на прилегающую к стене полку. Далее, следуя отметкам, прикручиваем профиль к стене. Если стена из кирпича или бетона, то сверлим отверстия и вставляем дюбели. В гипсовую плиту никакие дюбели не нужны, саморезы держатся превосходно.
- Далее следует поставить боковые стойки и нижнюю направляющую экрана.
- Нанести герметик на верхнюю часть профилей. Занести обратно ванну, установить и подключить её.
Теперь нужно сделать подставку, на которую будет опираться дно чаши. Можно взять для этих целей кирпич, шлакоблок. Ставим несколькими рядами и крепим обычной цементной смесью.
После застывания пены приступаем к монтажу каркаса под экран и скрываем его листом гипсокартона.
Каркас из дерева
Для создания каркаса для ванны дерево подходит не настолько хорошо, как металл. В помещениях, где люди купаются: в ванных комнатах, банях, саунах всегда очень влажно. Как известно, влага для дерева — злейший враг. Чтобы уберечь нашу конструкцию от губительного действия влаги, следует позаботиться о защите.
Материал нужно пропитать антисептиком или другой защитой, которая и воду будет отталкивать, и защитит от грибка и плесени. Каркас мы собираем из брусков со сторонами 50 на 50 миллиметров. Делаем это аналогично тому, как собирается каркас из металлического профиля. Пройдёмся по основным моментам:
- стены выравниваем и грунтуем, после этого можно крепить каркас;
- чтобы придать дополнительную жёсткость, дополняем горизонтальные планки, вертикально стоящими рейками;
- как только каркас будет собран, покрываем брусы гидроизолирующим раствором; если расположенные за ванной стены не планируется оклеивать плиткой, то лучше и их покрыть гидроизоляцией.
Когда гидроизолирующий состав просохнет, можно ставить и подключать ванну. Чтобы она обрела большую устойчивость, под ней из кирпича делается подпорка. Между подпоркой и дном чаши устраивается пенная прослойка. Далее монтируется экран и его обшивка.
Сварной металлический каркас
Естественно, можно сварить каркас из металла. Для такой конструкции подойдёт профильная труба. По сути, это металлический прямоугольный предмет, который и не выглядит как труба. Такой каркас можно устроить как для акриловой ванны, так и для чугунной или стальной. Прочность его такова, что выдержит любой вес. Подобная конструкция позволяет помимо самой ванны, установить стеклянный экран для душа.
Как же при помощи сварки сделать каркас? Рассмотрим основные моменты:
- для начала следует сделать все промеры и нарисовать схему будущей конструкции;
- нарезать заготовки необходимой длины;
- сваркой соединить основу каркаса — это три опоры, с закреплёнными на них двумя направляющими, на направляющих будет «покоиться» дно ванны;
- устанавливаем ножки — отбираем небольшие отрезки профильной трубы и привариваем их к опорным ножкам;
- на нижнем торце навариваем шайбу и к ней гайку, подходящую по диаметру к винту;
- когда все элементы будут собраны, каркас можно будет выставлять по горизонту и высоте;
- теперь нужно приварить стойку, расположенную вертикально, а на неё установить горизонтальные перекладины, на которые будет опираться нижняя часть бортика;
- чтобы получить возможность обшить переднюю сторону ванны, навариваем передние стойки.
Собранную конструкцию устанавливаем в комнате, выравниваем её и ставим саму ванну. Подключаем, тестируем работу сливной и переливной систем. Обшиваем листом гипсокартона каркас.
Экран под ванну – что это такое, назначение, требования
Выбор модели: важные нюансы
Для начала определитесь с конструкцией, которая подойдет для ваших целей. Самые удобные варианты:
- Глухая стационарная модель с техническим проемом без дверцы. Такую конструкцию обычно предпочитают умельцы, все в доме делающие самостоятельно. Она проста, удобна для доступа к трубам, но не предполагает обустройства мини-хранилища под ванной.
- Съемная стационарная модель без технического проема. Если выбираете подобную модель, то старайтесь остановиться на такой панели, которую можно будет легко убрать в случае необходимости ремонта труб.
- Экран с распашными дверцами. Если ванна просторная, то никаких проблем вообще не возникнет. Если же площадь комнаты небольшая, тщательно рассчитайте размеры дверок, чтобы они не занимали всю ванную.
- Модель с раздвижными дверками. Это универсальный экран, который будет уместен в любой ванной комнате.
Перед покупкой замеряйте пространство, которое нужно закрыть. Стандартные экраны имеют длину 1.5, 1.6 или 1.7 м, ширину – 0.5, 0.55 или 0.6 м. Существуют и модели других типоразмеров.
Так, в продаже можно встретить экраны 1.05х0.5 или 1.9х0.5 м.
Если задаться целью, можно найти модель под любую ванну. Разница только в том, что среди экранов нестандартных размеров реже встречаются модели небанального дизайна или с уникальным декором.
Если вас устроит конструкция с гладкой однотонной поверхностью, то такой вариант можно найти в любом размере.
Иногда возникают сомнения относительно требуемой ширины. Это бывает, когда экран подбирают до окончания отделочных работ в ванной комнате.
Зачастую владелец еще сам не знает точных размеров, пока не установлена ванна и не уложена плитка на полу.
Проблема с подбором модели нужной ширины актуальна и в тех случаях, когда полы комнаты имеют уклон. Решить ее можно с помощью экрана на регулируемых ножках.
При монтаже ножки устанавливаются на нужную высоту с каждой стороны.
Разновидности экранов под ванну
Идей для экранов под ванну много, на любой вкус и кошелёк. Вам нужно только определиться с материалом, который вы хотели бы видеть в своём интерьере, но, разумеется, с условием, что этот материал способен выдержать высокую влажность в помещении и перепады температуры. Поверхность экрана не должна впитывать воду, в противном случае вам придётся бесконечно бороться с разрастанием грибковых колоний.
Какие варианты можно рассмотреть?
Экран с распашными дверцами. В этом случае дверцы открываются, как в шкафу, в сторону. Это удобно, и вы получаете полный доступ к пространству под ванной. Но при этом у вас должно быть достаточно места для полного хода двери. Учтите, что при открывании вам нужно ещё немного отступить в сторону, то есть это ещё плюс некоторое пространство.
ФОТО: laborcolor.ruРаспашные дверцы могут быть две, три или даже четыре, если вам удобно
Ещё один вариант – экран с раздвижными дверками. Он значительно экономит площадь, потому что в этом случае вам не нужно много места перед самой ванной для манёвра. В этом случае дверцы смещаются в сторону. Но минус такой системы в том, что у вас при любом раскладе будет ограниченный доступ к пространству под ванной, то есть дверца будет сдвигаться вбок, влево или вправо и при этом закрывать вторую часть экрана.
Экран с откидной дверцей – ещё одна интересная идея для воплощения. Эта модель удобна в обращении, довольно проста в исполнении, но также не даёт полного доступа , особенно сложно будет достать что-то с самого низа. Если откидывать дверцу полностью, то опять-таки потребуется большое свободное пространство перед ванной.
ФОТО: avatars.mds.yandex.netС такой системой открывания непросто будет получить доступ к коммуникациям канализационного слива, а это уже более существенный минус
И наконец, экраны под ванну делают глухими, то есть без каких-либо дверок или ящиков. Обычно это кирпичная кладка, в которой оставляют ревизионное отверстие для доступа к коммуникациям. Тут, конечно, никакого места для хранения нет, но зато такие экраны, как термос, надолго сохраняют тепло воды. Этот вариант отлично подходит любителям часами нежиться в горячей купели.
Дополнительные варианты дизайна
Если рассматривать дополнительные «опции» в виде внутреннего наполнения, ширмы могут быть оснащены большими внутренними полками или выдвижными. Выбор простого или функционального дизайна зависит от формы чаши и от того, какая площадь отведена под комнату.
Полки, прикрытые зеркальной ширмой, позволят более рационально использовать пространство, вмещая все то, что не должны видеть гости и посетители ванной
Благодаря вогнутой форме ванны пространство под ней можно удобно использовать как своего рода кладовую для хранения мешков с порошками и бутылочек с моющими средствами.
Полки, скрытые за дверцами, могут быть выполнены в горизонтальном или вертикальном исполнении.
на узких полках по лицевой стороне чаши удобно разместить:
- бытовая химия (флаконы с дезодорантами и моющими средствами, емкости с гелями и ополаскивателями);
- предметы домашнего обихода (губки, щетки и салфетки, используемые для уборки помещений).
По конструкции такие самодельные шкафы бывают двух типов – раздвижные и раздвижные. Для увеличения функциональности встроенные шкафы дополнены выдвижными лотками.
Сделав внутренние полки съемными, вы обеспечите беспрепятственный доступ к водопроводным и канализационным трубам
Как подрезать экран для ванны своими руками.
Из гипсокартона
В плане формирования экрана, гипсокартон наиболее подходящий материал. Из него можно сделать конструкцию любой формы. Начинается изготовление экрана с установки металлического каркаса. Хотя для каркаса можно использовать и деревянный брусок, но учитывая повышенную влажность этого помещения, лучше использовать металлический профиль.
Сделать это достаточно просто. От края бортика ванны на полу отмечаете линию. Отмерить ее можно уровнем или отвесом. Также эту линию можно отметить по стене, к которой будет примыкать экран ванны. Прочертив линию вдоль всей ванны, отступаете от нее на толщину гипсокартона, клея и плитки. В среднем это расстояние может быть равно 23,5 мм.
После закрепляется UD профиль по отмеченной линии. Предварительно профиль промазывается герметиком. Это полностью исключит проникновение влаги под ванну. Теперь пришло время устанавливать CD профиль с шагом до 600 мм. Там, где планируется изготовление окошка, дополнительно монтируются профили для закрепления дверцы. Когда каркас полностью готов, его следует зашить влагостойким гипсокартоном.
Когда весь гипсокартон прикручен, его следует облицевать. Идеальным для этого вариантом является керамическая плитка.
