Гидроабразивная резка керамогранита
Достигается это за счёт специальной установки, в которой происходит смешение воды и мельчайших частиц абразива. Полученная смесь под высоким давлением подаётся через тончайшее отверстие диаметром 0,2-0,4мм. Этой струёй и прорезается керамогранит, и многие другие материалы, толщиной до 200мм.
Гидроабразивная резка керамогранита
Гидроабразивная резка способна воплотить самые необычные и смелые решения, заказчика или дизайнера. С помощью этой технологии можно вырезать фигуры любой конструкции и криволинейной формы, создавать розетки, панно и т.д.
Фигурная резка керамогранита
Чем можно сделать отверстие
Чтобы сделать отверстие в кафельной плитке используют:
- Свёрла:
- Копьевидные;
- Трубчатые;
- Спиральные с победитовым резцом;
- Коронки с алмазным напылением;
- Балеринку;
- Отрезной диск с болгаркой;
- Струну с алмазным напылением;
В зависимости от объёма работ и типа плитки, применяют те или иные приспособления. Среди них есть универсальные и узкоспециализированные.
- Свёрла.
Копьевидные свёрла имеют 2 или 4 грани. Второй вариант встречается реже. Грани образуются напайками, которые выполнены из победитового сплава. Предназначены копьевидные свёрла только для сверления кафельной плитки. Некоторые производители выпускают модели для керамогранита, но практика показала их слабую функциональность.
Если сверлить мокрым способом, то можно в два раза продлить ресурс дешёвых свёрл.
Дорогие модели от Bosch или KWB, стоят на порядок дороже, 600-700 рублей. Разумеется, при небрежном обращении они тоже могу сломаться, но аккуратное использование гарантированно позволит сделать не одну сотню отверстий.
Трубчатые свёрла представляют качественно иной уровень расходных материалов. По внешнему виду, это трубка из высоколегированной стали, на рабочем конце которой нанесено алмазное напыление. Они уже способны справится с керамогранитом и метлахской плиткой. Почти всегда, производитель рекомендует пользоваться ими при мокром сверлении.
Самые дешёвые модели отечественного брэнда «Практика», стоят 150-170 рублей. Дорогие, от Bosch или MESSER, обойдутся в 2,5-3 тысячи. Причём в дорогих моделях, реализована функция сухого сверления. Это опция стала возможной благодаря вакуумному напылению абразивного материала и интеграции миниатюрной ёмкости для охлаждающей жидкости.
Спиральные свёрла с победитовым резцом занимают особое положение. Они скорее являются модернизацией обычных моделей, но их целевое назначение – глубокие отверстия в прочном материале. Подтверждением этому служат спиральные канавки, по которым очень хорошо выводится пыль при работе с толстыми плитками.
- Коронки с алмазным напылением.
Конструктивно, их можно представить, как трубчатые свёрла большого диаметра. Но это более сложные приспособления. В зависимости от диаметра и модели, они могут иметь от 8 до 36 зубцов, или быть и без таковых. На некоторых из них, даже нет сегментирующих прорезей, то есть это настоящее трубчатое сверло большого диаметра.
У всех моделей, по центру обязательно находится центрующее сверло.
Чёткого деления их по каким-либо признакам на трубчатые свёрла и коронки, нет. Отдельные производители выпускают коронки без хвостовика диаметром 8 мм, а другие фирмы предлагают трубчатые свёрла с хвостовиком, ø20 мм.
Но в любом случае, для отверстий большого диаметра, применяют коронки с алмазным напылением.
Самые дешёвые модели фирмы «Энкор» стоят 180 руб, самые дорогие от «RUBI», 11-12 тысяч.
- Балеринка.
Удобное приспособление в виде h-образного циркуля, с возможностью регулировки. Центральная ножка – аналог копьевидного сверла. Резец, чаще всего из карбидо-вольфрамового сплава.
Почти все они могут высверлить отверстие от 20 до 90 мм. Некоторые модели оснащаются защитным экраном. Цена от 350 до 1000 руб.
Балеринка привлекает возможность регулировки, и неопытный покупатель ведётся на эту особенность. Но в работе они чрезвычайно неудобны! Причина становится понятной, если представить балеринку не как приспособление для работы, а как эксцентрик. При сверлении даже на малых оборотах, вибрация оказывается настолько сильной, что для удержания дрели в одном положении, требуется прикладывать недюжинные усилия.
- Отрезной диск с болгаркой.
Это вариант можно считать опосредованным, ибо отверстия делают не сверлением, а путем последовательного прорезания близко расположенных щелей. Способ трудоёмкий, края получаются неровные. Но зато возможно сделать вырез, в виде любой фигуры правильной формы: квадрата или треугольника.
Диск требуется с ровной кромкой и алмазным напылением.
Специально покупать его не имеет смысла, и чаще этот вариант используется если работа проходит в авральном режиме.
- Струна с алмазным напылением.
Это идеальное приспособление для вырезания отверстий любой геометрической формы, во всех без исключения плитках. Представляет собой струну с ушками, на которой нанесено абразивное покрытие. Материал может быть разный, от инструментальной стали до вольфрама. Любую плитку режет как масло. Единственный минус – невозможна механизация, всю работу надо делать вручную.
Цена от 200 до 600 рублей. Если не ломать её специально, то она будет служить несколько лет.
Обработка плитки подручными инструментами
Вопрос, как вырезать отверстие в плитке, если под рукой нет ни электролобзика, ни болгарки, тоже можно решить с помощью подручных средств. В качестве таких инструментов можно использовать обычный стеклорез, пассатижи или пассатижи. Сделать отверстие в плитке при их использовании можно по следующему алгоритму:
- А пока наметьте контуры будущего отверстия.
- Чтобы материал плитки стал более гибким, изделие можно некоторое время подержать в горячей воде.
- С помощью стеклореза делается борозда по намеченному контуру. При этом рабочая часть инструмента не должна отрывать поверхность плитки. Когда вы вырезаете канавку, на инструмент оказывается значительное давление, поэтому вы не повреждаете заготовку.
- Срез на поверхности плитки нужно простучать головкой стеклореза, чтобы бороздка стала глубже.
- Отрезанную часть плитки удаляют пассатижами или пассатижами по частям, пока в пределах линии разреза не образуется отверстие с относительно ровными краями.
- Чтобы сгладить края реза, можно использовать мелкозернистую наждачную бумагу.
Для шлифовки используйте деревянный брусок с обернутой вокруг него наждачной бумагой
Чем можно сделать отверстие
Чтобы сделать отверстие в кафельной плитке используют:
- Свёрла:
- Копьевидные;
- Трубчатые;
- Спиральные с победитовым резцом;
- Коронки с алмазным напылением;
- Балеринку;
- Отрезной диск с болгаркой;
- Струну с алмазным напылением;
В зависимости от объёма работ и типа плитки, применяют те или иные приспособления. Среди них есть универсальные и узкоспециализированные.
- Свёрла.
Копьевидные свёрла имеют 2 или 4 грани. Второй вариант встречается реже. Грани образуются напайками, которые выполнены из победитового сплава. Предназначены копьевидные свёрла только для сверления кафельной плитки. Некоторые производители выпускают модели для керамогранита, но практика показала их слабую функциональность.
Если сверлить мокрым способом, то можно в два раза продлить ресурс дешёвых свёрл.
Дорогие модели от Bosch или KWB, стоят на порядок дороже, 600-700 рублей. Разумеется, при небрежном обращении они тоже могу сломаться, но аккуратное использование гарантированно позволит сделать не одну сотню отверстий.
Трубчатые свёрла представляют качественно иной уровень расходных материалов. По внешнему виду, это трубка из высоколегированной стали, на рабочем конце которой нанесено алмазное напыление. Они уже способны справится с керамогранитом и метлахской плиткой. Почти всегда, производитель рекомендует пользоваться ими при мокром сверлении.
Самые дешёвые модели отечественного брэнда «Практика», стоят 150-170 рублей. Дорогие, от Bosch или MESSER, обойдутся в 2,5-3 тысячи. Причём в дорогих моделях, реализована функция сухого сверления. Это опция стала возможной благодаря вакуумному напылению абразивного материала и интеграции миниатюрной ёмкости для охлаждающей жидкости.
Спиральные свёрла с победитовым резцом занимают особое положение. Они скорее являются модернизацией обычных моделей, но их целевое назначение – глубокие отверстия в прочном материале. Подтверждением этому служат спиральные канавки, по которым очень хорошо выводится пыль при работе с толстыми плитками.
- Коронки с алмазным напылением.
Конструктивно, их можно представить, как трубчатые свёрла большого диаметра. Но это более сложные приспособления. В зависимости от диаметра и модели, они могут иметь от 8 до 36 зубцов, или быть и без таковых. На некоторых из них, даже нет сегментирующих прорезей, то есть это настоящее трубчатое сверло большого диаметра.
У всех моделей, по центру обязательно находится центрующее сверло.
Чёткого деления их по каким-либо признакам на трубчатые свёрла и коронки, нет. Отдельные производители выпускают коронки без хвостовика диаметром 8 мм, а другие фирмы предлагают трубчатые свёрла с хвостовиком, ø20 мм.
Но в любом случае, для отверстий большого диаметра, применяют коронки с алмазным напылением.
Самые дешёвые модели фирмы «Энкор» стоят 180 руб, самые дорогие от «RUBI», 11-12 тысяч.
- Балеринка.
Удобное приспособление в виде h-образного циркуля, с возможностью регулировки. Центральная ножка – аналог копьевидного сверла. Резец, чаще всего из карбидо-вольфрамового сплава.
Почти все они могут высверлить отверстие от 20 до 90 мм. Некоторые модели оснащаются защитным экраном. Цена от 350 до 1000 руб.
Балеринка привлекает возможность регулировки, и неопытный покупатель ведётся на эту особенность. Но в работе они чрезвычайно неудобны! Причина становится понятной, если представить балеринку не как приспособление для работы, а как эксцентрик. При сверлении даже на малых оборотах, вибрация оказывается настолько сильной, что для удержания дрели в одном положении, требуется прикладывать недюжинные усилия.
- Отрезной диск с болгаркой.
Это вариант можно считать опосредованным, ибо отверстия делают не сверлением, а путем последовательного прорезания близко расположенных щелей. Способ трудоёмкий, края получаются неровные. Но зато возможно сделать вырез, в виде любой фигуры правильной формы: квадрата или треугольника.
Диск требуется с ровной кромкой и алмазным напылением.
Специально покупать его не имеет смысла, и чаще этот вариант используется если работа проходит в авральном режиме.
- Струна с алмазным напылением.
Это идеальное приспособление для вырезания отверстий любой геометрической формы, во всех без исключения плитках. Представляет собой струну с ушками, на которой нанесено абразивное покрытие. Материал может быть разный, от инструментальной стали до вольфрама. Любую плитку режет как масло. Единственный минус – невозможна механизация, всю работу надо делать вручную.
Цена от 200 до 600 рублей. Если не ломать её специально, то она будет служить несколько лет.
Способы вырезания отверстий в плитке
Выбор инструментов для резки отверстий под розетки велик, поэтому существует масса способов вырезания. Выбор варианта сверления зависит от наличия инструмента и личного желания резчика.

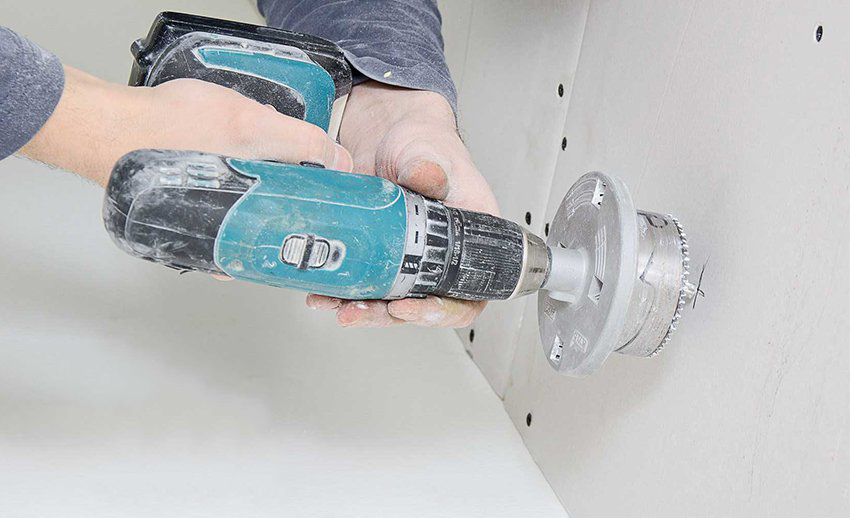

Резка с помощью коронки
Если в доме есть дрель, то обязательно в наборе к ней должны идти специальные насадки, включая коронку. В противном случае ее можно купить в любом магазине электроинструментов. Причем выбирать коронку, чтобы просверлить кафельную плитку, следует в соответствии с размером монтируемой розетки. Подходящий диаметр вам подскажет продавец.
Резка с помощью коронки по плитке для розетки считается самым быстрым способом проделывания отверстий. Главное, использовать дрель, а не перфоратор, чтобы исключить сколы и трещины на плитке.
Сверлить необходимо на минимальных оборотах, примерно 2-3 минуты на одно отверстие. Резать нужно на толстой деревянной доске для лучшего качества отверстия.
Для работы с кафелем используют 3 вида коронок:
- Алмазные коронки. Используются обычно профессиональными мастерами. Сверлят быстро и аккуратно, что обуславливает их высокую стоимость.
- Победитовые коронки. Отличаются невысокой ценой и могут использоваться до 20 раз. Сверлит качественно, аналогично, как и коронка с алмазным напылением
. - Твердосплавные коронки. Не уступают по качеству резки двум предыдущим видам, но стоят в 3 раза дешевле победитовых коронок.

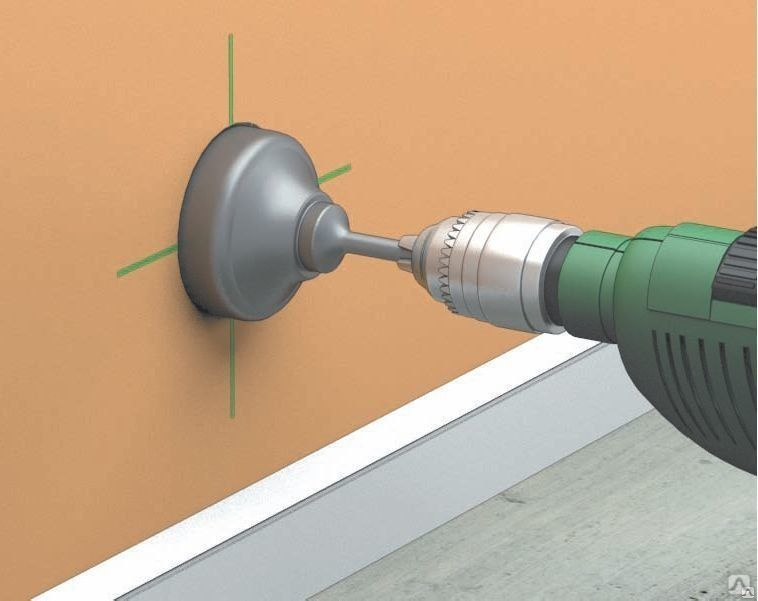

Резка с помощью «балеринки»
Металлическая планка с регулируемыми резцами и сверлом называется «балеринка». Этот инструмент похож на высечные ножницы и является насадкой на дрель. Обычно балеринки хватает на 20 резок максимум, и она имеет относительно невысокую стоимость. Балеринкой сложнее всего вырезать отверстие в плитке, так как при резке нельзя менять наклон угла. Поэтому нужно дрель установить на специальный штатив.
Процесс резки балериной состоит из 3-х этапов:
- кроме обычной разметки, нужно отметить центр круга;
- направляющее сверло установить в центр окружности, а на диаметр настроить резчики;
- сверлить медленно и аккуратно до 3 минут на минимальных оборотах.
Резка вольфрамовой струной
Чтобы исключить какие либо дефекты плитки при резке, нужно использовать вольфрамовую струну. Этот способ актуален только для дома, так как на одно отверстие уходит от 20 до 30 минут, что для промышленных целей исключено.
Резку вольфрамовой струной выполняют так:
- нанести разметку на обе стороны плитки;
- сделать отверстие дрелью внутри окружности;
- вставить струну в отверстие, сделанное дрелью и пропилить отверстие по разметке.
Вольфрамовую струну можно купить в любом строительном магазине. Ее вставляют в пилу на место режущего полотна. Этот способ аккуратный, но длительный.
Резка тонким победитовым сверлом
Если необходима срочная резка плитки под розетку, но нет специальных инструментов, часто применяют победитовое сверло, которое вставляют в дрель и делают отверстие.
Использование болгарки
Для резки отверстия часто используют болгарку. Этот способ применим в случае, когда кафеля еще нет на стене. Выполняется резка по лицевой части плиточного материала. Изначально, как правило, размечают контур выреза при помощи маркера. Затем начинают сверление болгаркой с алмазным диском по направлению от себя.
Использование электролобзика
Этот способ приемлем в случае, когда плитка еще не уложена. В электрический лобзик вставляют алмазное сверло и высверливают отверстие, делают разметку, вставляют полотно электролобзика и по обозначенному контуру выпиливают дыру. Иногда отверстие под розетку делают ножовкой по металлу.
Прежде чем начинать резку, вспомните правила безопасности и без опыта не делайте таких манипуляций. Если вы не держали в руках дрель, плиткорез или болгарку, лучше вызвать специалиста по отделочным работам, чтобы у вас было аккуратное и красивое отверстие под розетку.
Во время ремонта ванной комнаты и других помещений дома часто возникает необходимость сделать отверстие для оборудования розетки или выключателя. Одни материалы легко режутся самым обычным инструментом, другие требуют особого подхода.
Твердый, но хрупкий кафель просверлить без повреждений достаточно тяжело, а изготовить отверстие большого диаметра еще сложнее. В этой статье мы расскажем о популярных и простых способах, с помощью которых вы быстро сможет разрезать кафельную плитку, чтобы установить розетку.
Размеры подрозетников
Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.
Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки
По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.
Особенности работы с кафелем
Сделать ровный и аккуратный вырез круглой формы на кафельной плитке под розетку достаточно сложно, так как она обладает высокой твердость и прочностью. Кроме того, скользкая глазурованная поверхность усложняет процесс резки, так как отсутствует сцепление между ней и режущим инструментом, из-за чего сверло постоянно соскальзывает. Главная опасность во время изготовления отверстий в плитке – раскалывание и порча дорогостоящего материала.
Чтобы разрез выглядел аккуратно, нужно выполнить ряд подготовительных мероприятий:
- На поверхность плитки с внешней стороны, где будет выполняться сверление, наносится разметка с помощью карандаша или маркера.
- Чтобы предотвратить соскальзывания сверла с глазурованной поверхности кафельной плитки, место резки оклеивается строительным скотчем или лейкопластырем. Перед резкой можно процарапать контур отверстия под розетку обычным гвоздем.
- Перед началом работы следует смочить плитку, чтобы ускорить процесс резки и снизить образование пыли.
Как резать плитку болгаркой без сколов и пыли?
Обработка начинается с тщательных замеров – разметка наносится фломастером на внешнюю сторону керамической плитки. Поскольку в большинстве случаев сделать идеально ровный срез невозможно, сделаны небольшие припуски на подрезку надфилем или надфилем.
Прямая резка
Самый простой вариант обработки, с которым справятся даже новички, — резка плитки болгаркой по прямой линии. Для начала инструмент фиксируется на ровной поверхности. Вам нужно расположить его так, чтобы режущая кромка свисала с платформы. Направление резки должно оставаться в поле зрения плиточника, пока плитка укладывается лицевой стороной вверх.
Если болгарка предполагает регулировку скоростей, то в начале и конце работы скорость снижается.
Фигурная резка
Он сложнее первого варианта, требует некоторой сноровки. Плитка обрабатывается ярлыками по касательной к внешнему контуру нарисованной фигуры (овала, круга). Это позволит отрезать мелкие лишние фрагменты, а затем добиться нужной конфигурации.
Также планируют небольшие припуски на подрезку, а в завершение дорабатывают контур шлифовкой, добиваясь ровных линий и удаляя сколы.
Выполнение прямоугольных отверстий в кафеле
После очерчивания границ прямоугольника на его наружную поверхность накладываются стальные пластины. Продольная пластина будет выполнять роль линейки, а поперечная – ограничителя движения режущего инструмента.
Облегчить работу можно дрелью. Она просверливает внутри контура несколько отверстий диаметром около 5 мм, а затем болгаркой создает сквозные прорези между перфорациями.

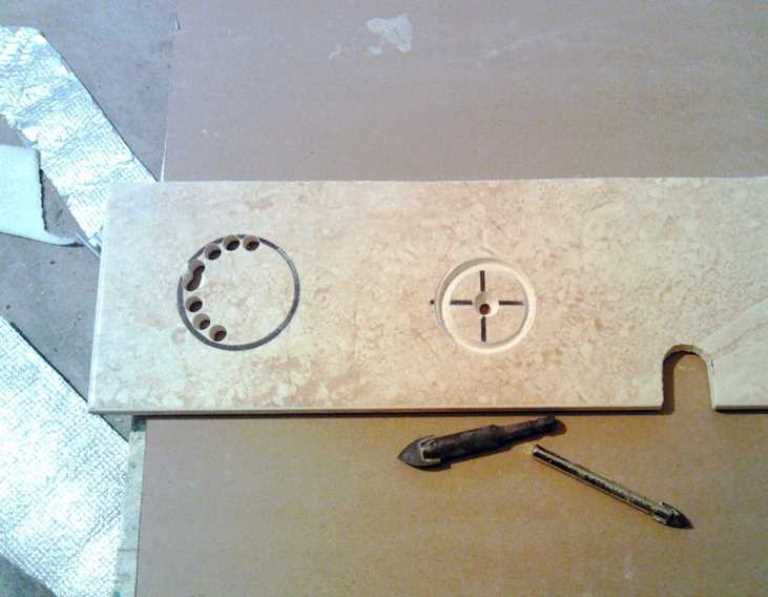

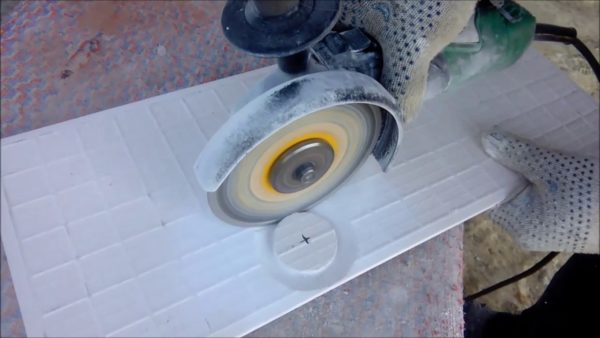

Резка отверстий
Болгаркой вырезаются отверстия только большого диаметра – маленькие делаются дрелью или перфоратором.
Пошаговые инструкции:
- Через центр отверстия в окружности проведены две прямые линии, расположенные перпендикулярно друг другу.
- Направьте болгарку под углом, сделайте небольшое углубление по окружности, старайтесь придерживаться его внутреннего диаметра.
- Постепенно двигаясь по кругу, пилите плитку по толщине равномерно.
- Как только углубление станет достаточным, напилите прямые перпендикулярные линии через центр круга.
- Аккуратно удаляется первый сегмент, чтобы не было сколов, затем удаляются или выбиваются остальные три.
Для подравнивания линии пропила используйте напильник, наждачную бумагу, обернутую вокруг бруска, дрель со шлифовальной насадкой.
Резка под 45-градусным углом
Резать плитку болгаркой необходимо при установке пластиковых или металлических уголков. Это поможет сформировать красивый край в виде скоса при укладке плитки по диагонали.
Гладкий и быстрый напильник можно сделать только с помощью насадки с алмазным покрытием. Плитка укладывается под ребро глазурованной стороной вниз. Ставим болгарку под углом 45°, сточим тыльную сторону. Как только угол образовался, действия повторяют, двигаясь по кругу по краю реза.
Некоторые мастера начинают с резки прямоугольной плитки. Затем насадку направляют на удаление излишков керамики под заданным углом. Работа завершается шлифовкой кромки.
Угловую резку керамической плитки болгаркой в домашних условиях рекомендуется проводить теми моделями болгарок, где есть регулировка скорости вращения диска.
Техника безопасности
При сверлении важно соблюдать технику безопасности. Во время процесса от стены отлетают куски бетона, кирпича или деревянные щепки, которые могут травмировать исполнителя. Еще вокруг образуется много мелкой пыли, вредной для глаз и органов дыхания
Если работать без защиты, то легко получить заболевания, воспаления
Еще вокруг образуется много мелкой пыли, вредной для глаз и органов дыхания. Если работать без защиты, то легко получить заболевания, воспаления.
Техника безопасностиИсточник spmag.ru
Во время сверления обязательно нужны строительные очки. Приспособление оградит от мелких осколков, вылетающих из-под сверла или коронки. От пыли убережет респиратор. Хозяйственные перчатки с перфорацией на ладонях не только защитят от мусора, грязи, но и облегчат работу с оборудованием. Чтобы в волосы не попадал сор, на голову надевают кепку или строительную каску.
Сверлить отверстие в стене на высоте можно только на надежном основании – козлах или лесах. Стремянка шатается, поэтому исполнитель не удержит работающую дрель или перфоратор. При строительных процессах вокруг не должны находиться посторонние люди без защитной одежды. Перед началом деятельности тщательно изучают схему расположения электрических и газовых коммуникаций.
Как сверлить
Есть несколько способов, как просверлить отверстие в керамогранитной плитке. У каждого есть свои плюсы и особенности.
Мокрую поверхность
Сверление мокрым способом – это регулярное смачивание насадки и поверхности плитки водой или маслом для охлаждения. При «мокрой» работе алмазной коронкой плавно покачивайте инструментом из стороны в сторону. Это нужно для равномерного отвода влажного шлама из зоны сверления. Проводить такие манипуляции рекомендуется каждые 5-7 секунд.
При работе алмазные свёрла склонны к нагреванию, для увеличения срока службы им требуется охлаждение.
Для личной защиты обязательно надевайте специальные очки. Мокрые отходы могут лететь по сторонам. А прикрытие глаза или регулярные уворачивания помешают вам сделать идеально ровное отверстие.
Не лейте много воды. Достаточно небольшой, тонкой струйки, а иногда и пары капель. Добавлять влагу при таком способе сверления нужно, как только вы увидели первую дымку поднимающейся сухой пыли.
Сухую поверхность
При таком способе сверления включите домашний пылесос. Он поможет убрать пыль и шлам, образующийся во время работы. Процесс всухую лучше выполнять алмазными коронками, в полостях которых уже есть охлаждающее масло. Это поможет избежать «замыливания» кромки и сделает конечный результат аккуратным.
Важно, чтобы между сегментами насадки было достаточно свободного места для выхода шлама. Иначе работа инструмента будет блокироваться. Сухое сверление керамогранита используют в тех случаях, когда необходимо получить большое количество отверстий в сравнительно небольшой срок
Сухое сверление керамогранита используют в тех случаях, когда необходимо получить большое количество отверстий в сравнительно небольшой срок.
Если нет пылесоса, старайтесь прерывать работу и убирать мелкую пыль. Вы потратите больше времени, но результат превзойдет ожидания.
Метод сухого сверления используется, когда нужно сделать большое количество отверстий за короткое время.
На полу
Если плитка уже уложена и наклеена на пол и вам нужно просверлить отверстие, чтобы установить, например, перегородки, не должно возникать трудностей в работе. В таком случае плиточная поверхность не двигается и не вибрирует, особенно если посажена на клей.
Главное условие для качественной работы – обеспечить точную постановку сверла в выбранном месте, чтобы оно не смещалось. Для этого наклейте скотч, и инструмент не будет скользить по глянцевой поверхности. Следите, чтобы под плиткой не было пустот, иначе появятся трещины
И важно подносить к полу дрель уже включенной в сеть, а не прикладывать в неподвижном состоянии
Сверление следует осуществлять строго перпендикулярно обрабатываемой поверхности.
На полу удобно сверлить мокрым способом.
На стене
Если перед наклейкой плитки на стену засверливать ее с матовой, изнаночной стороны, это приведет к разрушению поверхности
При работе с керамогранитом важно сохранять угол наклона инструмента. Тогда стена вам станем помощником. Работайте на низкой или средней скоростях, избегайте резких ударов и толчков, прикладывайте во время работу одну и ту же силу
Работайте на низкой или средней скоростях, избегайте резких ударов и толчков, прикладывайте во время работу одну и ту же силу.
Как и в работе с плиткой на полу, обозначьте центр будущей рабочей окружности и наклейте кусочек малярного скотча. Это предотвратит соскальзывание инструмента.
Варьируйте диаметр сверла. По возможности, сперва создайте начальное углубление насадкой малого диаметра. А потом дорабатывайте его более крупным. Эти нехитрые манипуляции помогут вам быстро проделать отверстие нужного диаметра.

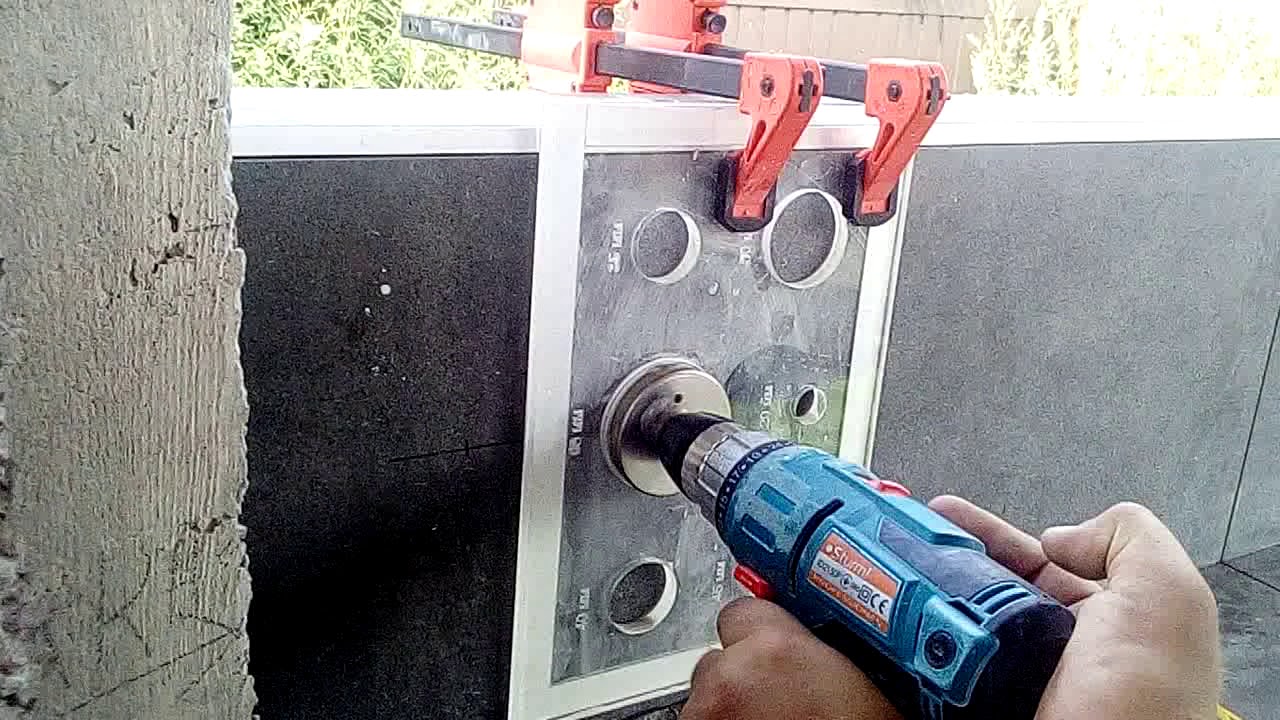

Специалисты рекомендуют использовать специальные каркасы-фиксаторы, которые могут удерживать дрель или другой инструмент в нужном положении.
