От чего зависит сопротивление контура и как его увеличить
Есть несколько характеристик, от которых напрямую зависит сопротивление контура заземления частного дома и их важно учитывать, если Вы хотите сделать его своими руками на своим участке:
- Характеристики грунта;
- Количество вертикальных заземлителей (электродов);
- Длина электродов и их материал.
Если сопротивление не соответствует норме, то необходимо добавить вертикальные заземлители, в противном случае этот контур просто кусок железа, закопанный в землю. Их может быть один, два и так далее до тех пор, пока сопротивление не достигнет нужного параметра (в частном доме 220/380 должно быть не более 30 Ом). Это будет третий защитный проводник в розетке, который соединяется с корпусом электробытового прибора (холодильник, стиральная машина).
Далее разберем ещё один вариант, который подойдет для небольшой территории.
Наиболее распространенные ошибки
При создании контура следует избежать ряда ошибок:
Если решено обратиться к электромонтажникам, необходимо особое внимание уделить качеству материалов, которые рабочие собираются использовать. Некоторые подрядчики стремятся удешевить свои услуги путем экономии на электродах, устанавливая проводники с небольшой проводимостью (к примеру, заржавевшую арматуру). Некачественные материалы значительно снижают эффективность защиты или даже делают затею вовсе бессмысленной
Устройство заземления находится на слишком большом расстоянии от дома. Установка контура в сухом месте. Вода улучшает проводимость — чтобы система работала эффективно, она должна находиться во влажном месте. Если такое место отсутствует, придется задуматься об искусственном увлажнении. Объединение заземлительного контура с молниезащитой. Если в распредщите не вмонтировано устройство УЗИП, размыкающее цепь в виде ответной реакции на сверхзаряд, значительный ток из молниеприемника выведет из строя электрическое оборудование
Некачественные материалы значительно снижают эффективность защиты или даже делают затею вовсе бессмысленной. Устройство заземления находится на слишком большом расстоянии от дома. Установка контура в сухом месте. Вода улучшает проводимость — чтобы система работала эффективно, она должна находиться во влажном месте. Если такое место отсутствует, придется задуматься об искусственном увлажнении. Объединение заземлительного контура с молниезащитой. Если в распредщите не вмонтировано устройство УЗИП, размыкающее цепь в виде ответной реакции на сверхзаряд, значительный ток из молниеприемника выведет из строя электрическое оборудование.
Контур заземления — важнейшая мера, обеспечивающая безопасность пользования электрическими приборами в частном доме. Если решено выполнить все работы своими руками, необходимо аккуратно придерживаться всех технических правил и рекомендаций, в том числе по технике безопасности. Если уверенности в своих силах недостаточно, лучше обратиться за помощью к специалистам.
Расчёты
Для выбора размеров и оптимального количества электродов производят расчёт заземления.

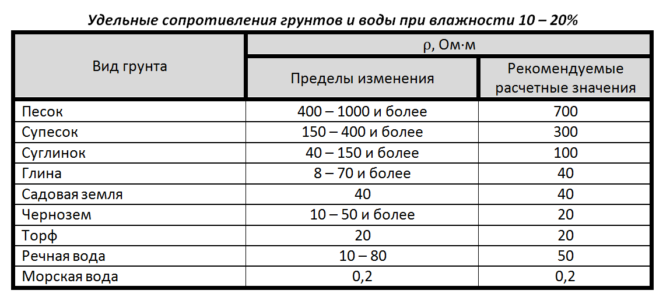

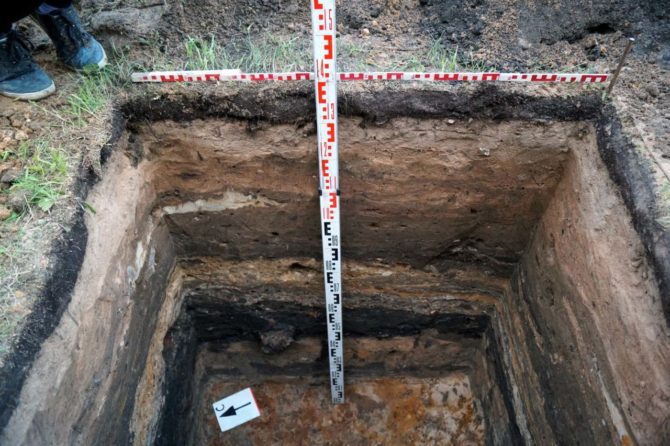

Начинают расчёты с определения того, какой грунт на участке. После этого выбирается удельное сопротивление грунта.
Далее производим расчёты.
Конечно, вспоминать формулы, в которых используются логарифмы, некоторым читателям покажется непростой задачей. Для ускорения процесса существуют бесплатные онлайн-калькуляторы, как говорится — Гугл и Яндекс в помощь!
При использовании даже такого калькулятора могут возникнуть трудности, поэтому разберём всё на примере.
Предположим, нам требуется рассчитать параметры для деревянного дома, подключённого к сети 220 В. Грунт — чернозём, материал заземлителя — сталь, сечение — круглое, диаметр электрода — 16 мм, исполнение — рядное, количество вертикальных электродов — 4 штуки, отношение расстояния вертикальных электродов к длине примем равным 1.
После нажатия на кнопку расчёта получаем готовый результат.
Обратимся к пункту 1.7.101 ПУЭ, приведённому ранее. Полученное в результате расчёта сопротивление будет меньше указанного, что вполне нам подходит. Учитывайте, что сопротивление снизится, если подключить нулевой проводник к заземляющей шине.
Схемы заземления: какую выбрать
Заземляющая система загородного коттеджа зависит от варианта сетевой подводки к ней. Часто используют принцип TN-C. При напряжении 220В сетевое напряжение обеспечивает воздушная двухпроводная линия либо двухжильный кабель. При 380В применяется четырехпроводная линия либо четырехжильный кабель.
TN-C-S
В этом случае PEN-ввод делят на параллельные проводники.
PEN-проводник, размещенный во вводном шкафу, подразделяют на 3 шины:
- нейтраль – N;
- земля – РЕ;
- распределитель на 4 соединения.
Шину N размещают на изоляторах, РЕ соединяют с корпусом вводного шкафа. Друг с другом проводники не контактируют. К распределителю подводят контур. Заземлитель соединяют медной перемычкой сечением от 10 мм² с шиной N.
ТТ
В этом случае шины не расщепляют во вводном щитке, т.к. нейтраль и земля уже разделены в сети. Только проводник РЕ соединяют с заземлителем.
Монтаж заземления в частном доме своими руками
Приступаем непосредственно к процессу установки заземлительного контура на участке.
Чтобы сделать контур заземления своими руками вам понадобятся:
- УШМ для резки и зачистки швов.
- Гаечные ключи М12 и М14.
- Штыковая лопата для рытья траншеи до места установки контура.
- Кувалда для заглубления токоподводящих штырей.
- Сварочный аппарат для сборки конструкции.
Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.
Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.
Список необходимых материалов:
- Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
- Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
- Болты М12 или М14 с шайбами и гайками — 2 шт.
- Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.
Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.
Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.
Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.
Приступаем непосредственно к земляным работам.
Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.
После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.
Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

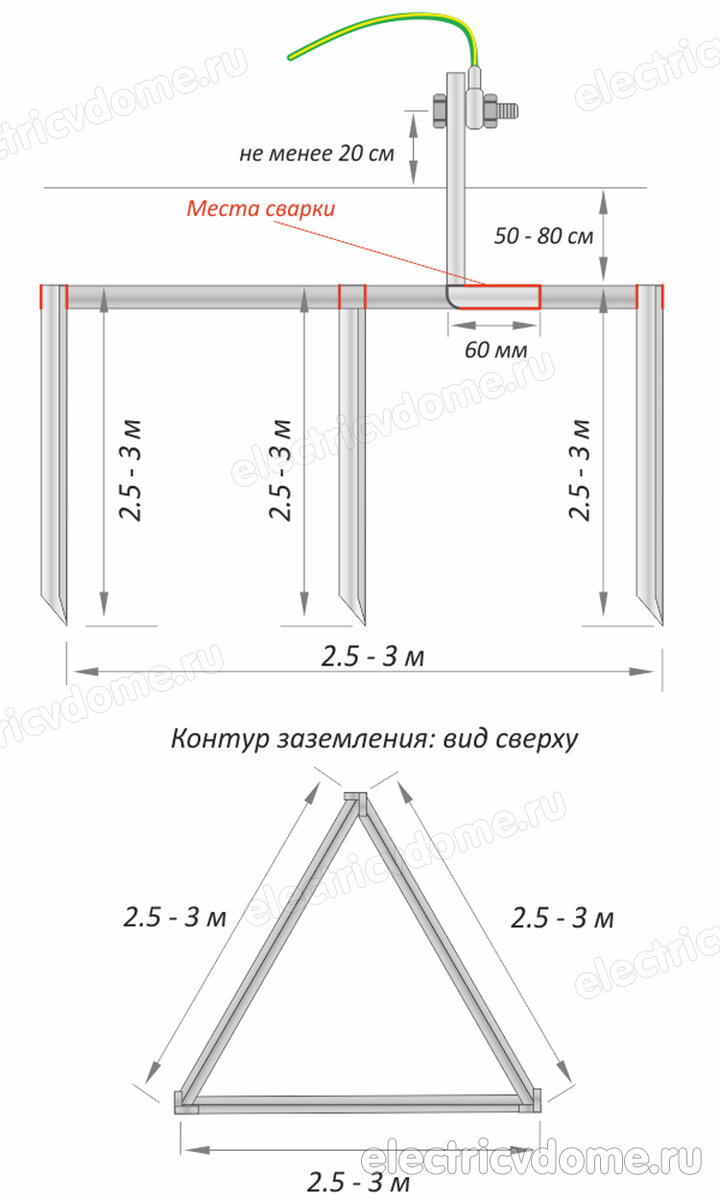

Устройство контура заземления
Контур заземления – это несколько электродов, которые соединены между собой металлическим стержнем и закопаны в землю. Такие конструкции чаще всего имеют квадратную либо треугольную форму.
Глубина установки штырей
Вертикальные штыри заземления забивают в грунт на глубину до 0,6 м, но не выше уровня промерзания. Между ними оставляют расстояние от 2,5 до 3 м. На дне траншеи концы электродов соединяют стальной пластиной.
Почему нельзя ставить отдельные
Согласно ПУЭ, запрещено делать заземление частных жилых зданий с помощью 1 штыря.
Существует такое понятие, как «сопротивление растеканию». Вокруг заглубленного в землю стержня создается максимальное напряжение и плотность электрического тока. Когда он проходит через грунт, увеличивается сопротивляемость его движению, которое через установленное расстояние прекращается. Эту точку называют зоной растекания.
Проверяем работу заземления
Размеры и расстояния для заземляющих электродов
Обязательные условия которые необходимо соблюдать при устройстве заземления в частном доме:
Изначально лучше брать электрод длиной 3м. Так как в процессе забивания его кувалдой, будет расплющиваться та часть, по которой наносится удар. В конце Вам придется болгаркой несколько сантиметров такого расплющенного электрода срезать.
Вне зависимости от того, какого вида у Вас контур — в виде треугольника или прямой линии. Это связано с явлением растекания тока от заземлителей. Если электроды будут забиты ближе чем 2,5м то получается нет никакой разницы, сколько электродов Вы забили.
Работать они будут почти как один электрод.
Траншея — это место для укладки полосы, связывающей электроды. При меньшем углублении траншеи, полоса будет подвержена воздействию осадков и быстрому процессу коррозии. При большем углублении — опять возникает риск воздействия сырости от грунтовых вод.
- расстояние контура заземления от фундамента дома — не менее 1м
- после раскопки траншеи ее подсыпают песком для лучшего отвода воды от горизонтального заземлителя.
Как делать заземление в частном доме своими руками: 220В и 380В при старой проводке
Многим владельцам частных домов и квартир не понаслышке знакома проблема со старой и ветхой проводкой, к которой может быть очень сложно подвести заземление. Единственный верный вариант в таком случае – это полная замена старой проводки на новую. Однако далеко не каждому это по карману, поэтому иногда приходится обходиться тем, что есть.
Если нет возможности заменить всю проводку, то нужно хотя бы установить новые розетки, выключатели и распределительные коробки. При этом не нужно менять схему их расположения. При установке новых розеток очень важный момент – это контроль проводов заземления. Они должны находиться в распределительных коробках и выходить на шину заземления через распределительный щит. Ее крепление монтируется на корпус щита.
Правила, нормы и базовые требования ПУЭ
Что называется защитным заземлением, а что рабочим?
Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.
Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.
Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.
А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.
То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.
Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.
Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.
Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.
ТОП-10 ошибок монтажа заземляющего устройства, видео:
https://youtube.com/watch?v=OWmyC8hspOs
В каких случаях обязательно требуется проведение мероприятий по заземлению?
После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:
- в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
- с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
- в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
- при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.
Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:
- естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
- искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.
При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.
Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Принцип действия и цели заземления
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
