Как разобрать погружной насос: частые поломки + пошаговый инструктаж по разборке

Разборка насоса винтового типа

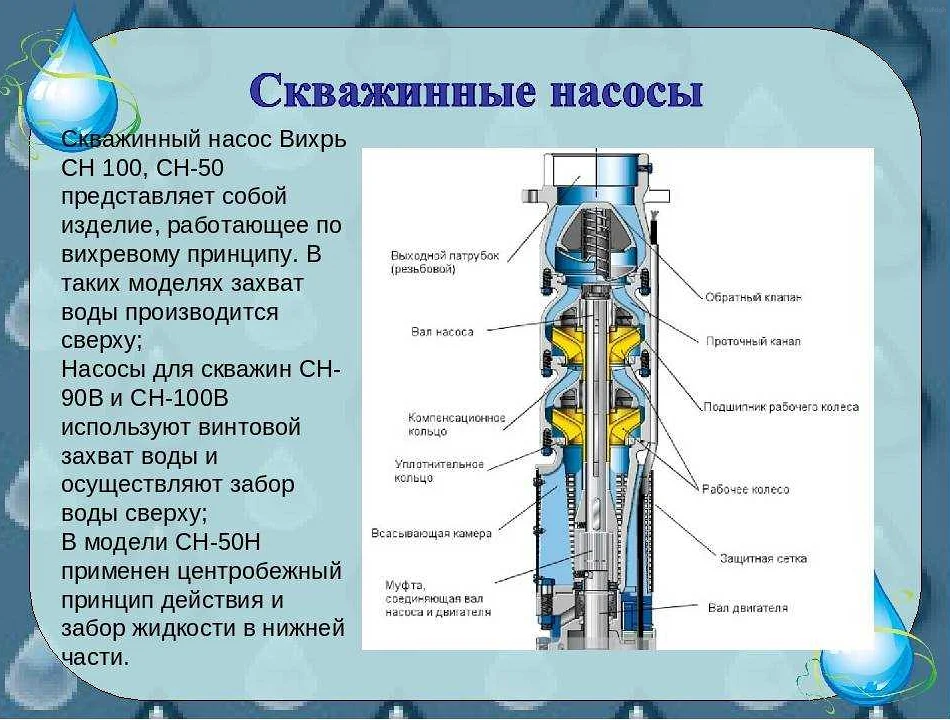

К машинам винтового типа марки «Вихрь» относится несколько моделей. Например, насос Вихрь СН-60В. Его ремонт, как и ремонт любых других типов помп, разделяется на 2 этапа: разбирают насосную часть и привод (моторная часть).

Разборка скважинного насоса Вихрь СН-60В проводится в следующем порядке.

Выкрутив винты, снимают скобу крепления кабеля электропитания.
Вывинчивают рым-болты (проушины для троса крепления).
Откручивают болты и снимают верхнюю крышку помпы с выходным штуцером.
Демонтируют защитную сетку, или внешний корпус с отверстиями, насосной камеры.
Снимают резиновый обратный клапан.
Движением «вверх» вынимают втулку рабочего органа.
Скручивают шнек с вала двигателя.

При работе нужно помнить, что шнек накручивается на вал двигателя по «левой» резьбе.

Отделение электрической (моторной) части Источник https://www.kanalizaciya-stroy.ru

Перед разборкой моторной части рекомендуется кратковременно включить насос в сеть для проверки его работы без насосной части. Равномерная и устойчивая работа двигателя может свидетельствовать о нормальной работе мотора и о том, что причину плохой работы насоса нужно искать именно в насосной части. В то же время, если причиной повышенного шума при работе насоса является неисправность подшипников, то этот шум никуда не исчезнет и его будет слышно даже при снятом рабочем органе.

Разборка рабочего органа Источник https://i.ytimg.com

Работу начинают в зависимости от диагностированной неисправности. Если для ремонта необходимо только заменить подшипники вала ротора, но сначала снимают верхнюю крышку. Для этого выкручивают винты крепления, расположенные снаружи верхней части корпуса. Затем отводят в сторону снятую крышку с закрепленным в ней кабелем питания, при этом провода питания можно не отсоединять. Вынимают вверх ротор двигателя.

При необходимости более полной разборки необходимо отсоединить провода питания от обмоток статора. Затем корпус помпы нужно перевернуть и снять крепление нижней крышки. После снятия нижней крышки открывается доступ к статору мотора и его можно демонтировать.

Ремонт «скважинника» можно посмотреть:

Другой погружной скважинной моделью этой марки является насос «Вихрь» СН-90В. От модели СН-60В он отличается только большей производительностью. Поэтому на вопрос «как разобрать скважинный насос Вихрь СН-90В?» можно дать простой ответ: по методике разборки модели СН-60В.

Опираясь на приведенную методику, можно осуществить ремонт насоса Вихрь СН-90В своими руками. Применения сложных методик или специальных диагностических приборов эта работа не требует.

Причины неполадок дренажного гидроприбора

Чтобы устранить неисправность, необходимо сначала выяснить причину.

Наиболее частые причины выхода из строя дренажного оборудования:

повышенная производительность привода;
не выполнено вовремя;
постоянная работа устройства в режиме «сухой ход»;
обилие в жидкости крупных твердых элементов, которые аппарат не пропускает (аппарат включается, но не поднимает воду);
неправильная установка помпы;
производственный дефект.

Дренажный насос Gnome 10х10 380В Ливгидромаш

Дренажный насос TMW 32/8 Wilo

Дренажный насос Grundfos UNILIFT CC 5 M1

Дренажный дренажный насос 110/8 Джилекс

Самовсасывающий дренажный насос Wilo PU S400E

Дренажный насос Grundfos KPC 24/7 210
Фекальник 200 / 7Н Джилекс фекальный насос

Сбои в системе управления

Для таких неудач характерны следующие причины:

работа помпы вне воды;
проблемы с кормлением;
электродвигатель привода не работает.

Для безопасной эксплуатации рекомендуется установить в системе управления специальный датчик для контроля уровня жидкости, который помогает погружному устройству отключаться при достижении минимального уровня. Сухой ход без воды наносит необратимый ущерб.

Перебои в подаче электроэнергии приводят к нарушениям изоляционного слоя силового кабеля и невозможности дальнейших операций. Если кабель не монтируется непосредственно в корпусе, его можно заменить, в противном случае необходимо установить новый насос. Постоянное устранение электрических вилок свидетельствует о неисправности кабеля или нарушении обмотки якоря. При повреждении обмотки самостоятельный ремонт невозможен и требуется помощь сервисного центра.

Нерабочий мотор означает полную замену старого насоса на новый, так как ремонт в домашних условиях слишком сложен, а в мастерских цена близка к покупке новой заводской версии. Все работы по демонтажу проводить с соблюдением техники безопасности меры — только после отключения питания и снятия с воды.

Почему оборудование ломается?

Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.

Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.

Все элементы погружных насосов точно подогнаны и легко разбираются. Если в процессе сборки детали не становятся на свои места свободно, значит порядок установки отдельных компонентов нарушен

Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:

высокая (более 50%) концентрация взвешенных частиц в воде;
работа «всухую», когда аппарат функционирует, не касаясь воды;
перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
некачественно закрепленные кабельные соединения;
трос агрегата, не корректно прикрепленный в области оголовка скважины;
подводный кабель не верно зафиксирован.

Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.

При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.

Если проблемы возникают с новым насосом, находящимся на гарантии, не стоит устранять их самостоятельно. Лучше отвезти прибор в фирменный сервис. Там его работоспособность восстановят профессиональные мастера с опытом

Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.

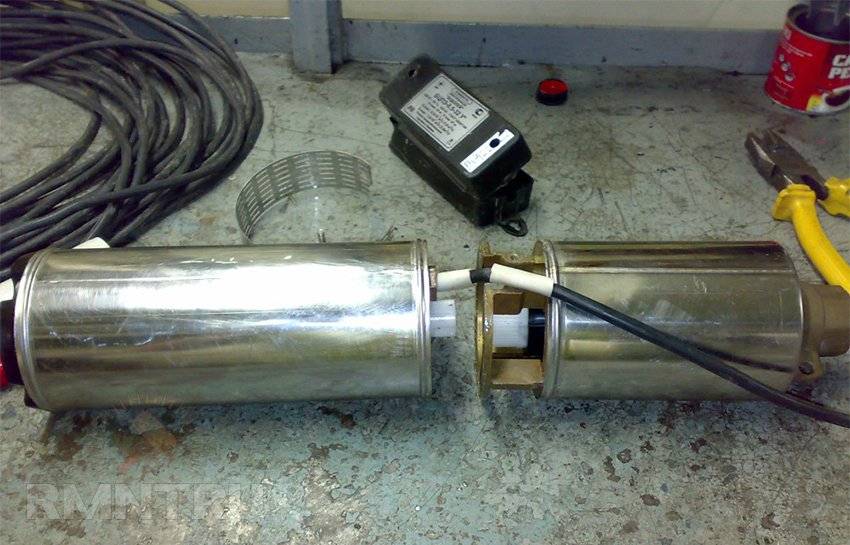

Как правильно разобрать

Сначала отключают питание, затем демонтируют, отсоединяют напорный трубопровод и производят его разборку:

снимают фильтр грубой очистки;
разъединяют моторную часть с гидравлической.

Разборка гидравлического блока:

гидравлическая часть зажимается тисками за напорный патрубок;
откручивается корпус;
с вала снимаются все детали;
при необходимости меняют изношенные или поломанные;
детали промываются, затем собираются на вал.

Разборка мотора:

он устанавливается крышкой вверх;
откручивается крышка, снимается уплотнительная прокладка;
сливается масло;
с помощью пресса нижняя крышка мотора осаживается вниз, стопорное кольцо освобождается, затем вынимается;
легкими ударами киянки по концу вала выбивается нижняя крышка с ротором;
вынимается ротор двигателя с подшипниками;
при необходимости замены снимаются подшипники с вала и сальник с верхней крышки мотора;
обмотки проверяются; если нужно, статор отправляется на ремонт.Сборка производится в обратной последовательности.

Нюансы поломок в зависимости от марки насоса

Существует множество причин поломки оборудования: погодные условия, качество оборудования, соблюдение техники безопасности, обращение с прибором

Кроме этого, товары одной марки имеют типичные неисправности, что важно учитывать при ремонте и диагностике оборудования

«Водолей»

Насосы «Водолей» отличаются долгим сроком службы (до 6 лет), нетребовательностью к условиям эксплуатации (перепадам напряжения или чрезмерно загрязненной воде), низким уровнем шума.

Несмотря на свое высокое качество, оборудование предрасположено к перегреву, особенно при работе в скважинах небольшой глубины. Это достаточно распространенная проблема, которая может нанести большой ущерб, а цена ремонта может оказаться равной половине стоимости аппарата.

Grundfos

Модели Grundfos имеют систему клапанов и оборудованы двигателями со встроенной теплоизоляцией — эти детали выходят из строя. Для их замены или ремонта необходимо разбирать корпус.

«Малыш»

У продукции электронасосов этой фирмы есть общая черта — посторонний шум во время работы, когда аппарат не откачивает жидкость. Это популярная проблема, связанная с разрывом оси, которая держит якорь и мембрану.

«Джилекс»

Одной из типичных поломок, свойственных водяным насосам фирмы «Джилекс», является протечка двигателя. Доливка масла производится в сервисном центре из-за сложности выполнения ремонтных работ.

«Ручеек»

Эти насосы и помпы имеют долгий срок службы и могут работать более 7 часов подряд. Это возможно благодаря использованию фирменных деталей и качественный сборке. Однако рекомендуется каждые 2-3 часа выключать устройство, чтобы не произошло перегрева.

Marquis (Маркус)

Основная проблема, свойственная этим насосам, — закисание крыльчатки. Это не наносит большого вреда устройству, но аппарат будет включаться только после небольшого удара по нему или по подключенной трубе. Это решается разбором агрегата и прочисткой крыльчатки, что можно сделать самостоятельно.

Необходимые инструменты и приспособления

Разборка насоса Вихрь СН 50Н не требует особых инструментов или приспособлений. Вам понадобятся следующие инструменты:

Отвертки – крестовая и плоская, для откручивания винтов и закладных гаек.
Гаечные ключи – для откручивания гаек различных размеров.
Шестигранные ключи – для работы с гайками насоса.
Молоток – для выталкивания оси и отбивания гаек.
Токарная патрона – для удобства расположения и удержания нашей сборки.

Также может пригодиться:

Отжимной клещ – для удаления уплотнительных колец и подшипников.
Шуруповерт – для быстрого и удобного откручивания и закручивания винтов.
Набор инструментов для прочистки отверстий – для удаления инородных предметов из насоса.

Знание простейших правил техники безопасности и навыки работы с указанным инструментом, позволят легко и безопасно разобрать и собрать насос Вихрь СН 50Н.

Частые поломки

Даже если вы используете качественное насосное оборудование от известного бренда, не исключена вероятность его поломки. При этом чаще всего причина поломки бывает не одна. Поскольку стандартной средой работы бытовых погружных насосов является вода, оборудование постоянно подвергается воздействию негативных факторов. Поскольку стоимость подобных изделий немаленькая, купить новый агрегат довольно накладно. Намного проще и дешевле починить старый. Именно поэтому для любого владельца погружного насоса не лишним будет научиться чинить его самостоятельно, а также правильно эксплуатировать и предупреждать возможные поломки. Вероятные причины поломок насосного оборудования:

перекачка сильно загрязнённой воды с содержанием твёрдых примесей более 50 %;
работа «на сухую» (причин может быть несколько от неправильной установки до полного выкачивания воды из гидротехнического сооружения);
уровень рабочей жидкости при запуске агрегата превышает 40%;
скачки напряжения;
некачественная стыковка кабельных соединений;
трос, на котором подвешивается агрегат, неправильно фиксируется на оголовке;
неправильная фиксация подводного кабеля.

Иногда проблемы с работой насоса могут возникать из-за нарушений монтажа и использования других элементов системы водоснабжения, например:

при неправильной работе гидробака;
если в системе не используется фильтр грубой очистки;
нестабильно работает реле давления;
отсутствует заземление, что может приводить к коррозии;
замерзание системы;
выход из строя магнита (в этом случае вам поможет только мастерская).

Кроме этого, все поломки можно разделить на механические и электрические. Как правило, если сразу после запуска насосного оборудования вы услышите посторонние звуки, то это указывает на неисправности механического характера. В этом случае ремонт оборудования можно попытаться сделать своими руками. Распространённые причины механических поломок:

рабочая среда содержит слишком большое количество твёрдых примесей;
отсутствие масла и т.п.

Устранение засоров

Сказать, что качество воды в скважине далеко от идеального — не сказать ничего. Даже если насос оборудован фильтрующим устройством, оно будет нуждаться в периодической очистке, да и не сможет грубый глубинный фильтр задерживать мелкую фракцию, оседающую на крыльчатке и корпусе.

Большинство скважинных насосов ломаются именно из-за засоров рабочей части песком и отложениями известняка. Как минимум раз в два года нужно извлекать насос из скважины, промывать его и очищать поверхности функциональных элементов от загрязнений. Пусть вас не смущает малое количество отложений: после того как на поверхности появился налёт, дальнейшее накопление отложений происходит лавинообразно.

Очистке подлежит насосная, то есть нижняя часть устройства, а также каналы протока воды. Разделить насос на две половины можно после снятия защитной сетки в центральной части. Нужно скрутить 4–6 гаек со шпилек, которыми стянуто фланцевое соединение.

Затем выкручивается один-два стопорных винта, удерживающих фланец от раскручивания, а после и сам фланец выкручивается из стакана. В насосах монолитного типа нужно выкрутить пробку донного фильтра, для этого гайку выходного патрубка следует зажать в тисках, сама же пробка достаточно легко срывается ременным ключом.

Прокачка воды в глубинных насосах происходит за счёт нескольких крыльчаток, последовательно насаженных на вал. Их нужно снять, запомнив порядок сборки, а затем очистить от грязи вместе с внутренней поверхностью гильзы, сеткой и прочими элементами, контактирующими с водой. Поверхности деталей не следует очищать механически, избегая появления царапин. Лучше воспользоваться щадящей бытовой химией для снятия накипи и преобразователями ржавчины, а затем оттереть остатки налёта мягкой синтетической щёткой или грубой стороной губки для посуды.

Описание поплавкового выключателя

Погружные и дренажные насосы работают в условиях, когда жидкость может внезапно вытечь или стать загрязненной. В этом случае дальнейшая откачка воды, уже смешанной с большим количеством грязи, может серьезно повредить систему. Поэтому для насосов обязательно наличие поплавкового выключателя, чтобы предотвратить повреждение из-за работы всухую. Некоторые поплавки нужно устанавливать самостоятельно, а другие делать с внутренним поплавком.

Они размещаются в различных резервуарах, от резервуаров в системах перекачки сточных вод до колодцев для питьевой воды. И действия, выполняемые поплавками, в зависимости от места использования могут отличаться. Также в один резервуар можно поместить более одного поплавка, каждый из которых выполняет разные задачи:

контроль за работой основного насоса;
контроль за работой дополнительного (вспомогательного) насоса, а также повышение его КПД;
датчик уровня;
датчик перелива.

датчик уровня необходим для того, чтобы погружной насос не работал всухую и, следовательно, не всасывал сильно загрязненную воду, что приводит к выходу из строя всей станции. Для предотвращения переполнения резервуара для воды требуется датчик перелива. В зависимости от типа бака это может привести к серьезным проблемам, включая короткое замыкание.

Разновидности поплавков для насосов

Поплавковые выключатели подключаются к различным типам насосов, а также могут быть встроены. Установка приобретаемого отдельно поплавка на насос не требует больших усилий или обширных знаний. Насос со встроенным поплавком намного проще, хотя и дороже, если нужно как можно быстрее обеспечить систему поплавковым регулированием.

Есть легкий отстойник со встроенным поплавковым выключателем и тяжелый. Первый тип подходит для насоса с поплавком, применяемого в водоснабжении: колодцы, колодцы. А также в дренажных системах. Вторые мощные встроенные поплавковые дренажные насосы предполагают, во-первых, загрязненную окружающую среду, а во-вторых, тяжелые условия эксплуатации. Дренажный насос с поплавком второго типа применяется в канализации, ливне, канализации.

Дренажные насосы с поплавком

Выбирать датчик уровня воды следует начинать с постановки целей: для водоснабжения дачи, фермы, дома, полива участка больше подойдет легкий. Для организации канализации, водостока или канализации рекомендуется приобретать тяжелый агрегат.

Технические характеристики поплавкового выключателя

Корпус устройства выполнен из пластика различной формы. Требует абсолютной герметичности и герметичности. Поплавок состоит из следующих элементов:

плавающий пластиковый корпус;
электрический выключатель;
рычаг переключения контактов;
стальной шар;
три провода в кабеле.

Провода подключены: один к замкнутому контакту, другой к разомкнутому, третий общий. Есть поплавки с двумя нитками. Разрывают электрическую цепь, если необходимо выключить погружной насос, и подключают цепь, если необходимо снова включить. Трехпроводные выключатели универсальны, подходят для контроля не только сухого хода, но и перелива. Есть общий и два провода, между которыми переключаются режимы.

Их пряди различаются по цвету. Обычным обычно является черная нить. Синий провод отключает систему, когда насос садится на мель и в баке (например, колодце) мало воды. Коричневый провод регулирует насос при полном баке.

Установка погружного насоса с поплавком в колодец

В зависимости от длины провода от груза до поплавка значения, при которых насос включается или выключается, будут различаться. Поэтому их легко отрегулировать вручную, чтобы избежать переполнения или работы всухую. Также стоит учесть, что поплавок должен отключать работу, пока насос еще находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в соответствии с положением самого поплавка. Рычаг, в свою очередь, переключает контакты для включения или выключения насоса поплавком. Магниты служат для фиксации мяча в необходимых положениях. Угол, под которым мяч перемещается из одного положения в другое, часто составляет 70 градусов, но вы должны четко указать это при покупке устройства.

Особенности поплавкового выключателя для контроля уровня воды:

степень защиты IP — 68;
сетевое напряжение 220 вольт плюс-минус 10 процентов;
диапазон рабочих температур от 0 до +60 ° С ;
8 ампер — максимальный коммутируемый ток для реактивной нагрузки;
10 ампер — резистивная нагрузка.

Что такое явление кавитации

Все знают, что в воде растворено некоторое количество газов. При перемещении жидкости с определенной скоростью, в ней иногда образовываются зоны разрежения. В этих зонах пониженного давления из воды начинают выделяться пузырьки газов. После попадания пузырей в зону высокого давления они схлопываются. Этот процесс происходит с выделением большого количества энергии, от которой разрушаются крыльчатки и улитка насоса. На следующем фото показано рабочее колесо агрегата, разрушенное кавитацией.

Энергия схлопывающихся пузырьков способна создавать ударные волны, вызывающие вибрацию. Она распространяется по всему агрегату и воздействует не только на рабочее колесо, но и на подшипники, вал и сальники, от чего данные детали быстро приходят в негодность.

Кавитационный эффект чаще всего можно наблюдать в насосных станциях, которые работают на всасывание. В таких системах рабочее колесо создает разрежение, благодаря которому вода поднимается по шлангу из колодца. Но если на входе в насос возникает недостаток жидкости, то в зоне рабочего колеса возникает чрезмерное разрежение, провоцирующее возникновение кавитации.

Чтобы кавитация в насосах не возникала, следует придерживаться правила: на входе воды должно быть больше, чем на выходе. Добиться этого можно несколькими способами:

следует переместить аппарат немного ближе источнику;
можно увеличить диаметр всасывающей трубы (шланга);
для снижения сопротивления на участке всасывания можно всасывающую трубу заменить на трубу из более гладкого материала;
если на всасывающей трубе много поворотов, то, по возможности, следует уменьшить их количество;
желательно, чтобы все отводы имели большие радиусы поворота.

Совет! Не следует опускать всасывающий шланг станции в колодец на глубину больше 8 метров. Обычно максимальная глубина погружения шланга (трубы) указывается в руководстве к оборудованию.

Выводы и полезное видео по теме

В этом ролике рассмотрен процесс разборки погружного насоса. Как сделать все правильно и какие для этого требуются инструменты, смотрите далее:

Насос забился песком и не качает воду. Как справиться с одной из самых распространенных проблем перекачивающего оборудования расскажет следующее видео:

Насос в скважине включается, гудит, но не качает воду. Две самые частых причины возникновения подобной проблемы рассмотрены в ролике ниже:

Знания о правилах разборки погружного насосного оборудования обязательно пригодятся владельцам частных домов со скважинами. Ориентируясь в популярных неисправностях насосов, вы сможете распознать вид поломки и своими руками ее устранить. Это удобно, когда сервис находится далеко, а насос, в силу определенных причин, работает с перебоями и не позволяет комфортно пользоваться водой.

Вы столкнулись с поломкой насоса, о которой мы не упомянули в этом материале и хотите поделиться своим опытом ее ремонта? Расскажите об этом в блоке комментариев, добавляйте фото, демонстрирующие процесс устранения поломки — наш читатели будут вам благодарны за помощь.

Или вам требуется помощь в диагностике неисправности? Задайте свои вопросы нашим экспертам — используйте для этого форму обратной связи, расположенную ниже.
