Как правильно разобрать лампочку: инструкция по разбору различных типов ламп

Пассатижи или тонкогубцы

Первый способ, к которому следует прибегнуть это использование пассатижей или тонкогубцев. Последние удобней за счет того, что в них тонкие удлиненные «губки», которые могут добраться во многие труднодоступные места. Ими очень удобно захватывать мелкие детали. В том числе отделять цоколь от патрона будет несложно.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Ручки у тонкогубцев должны быть резиновыми или пластмассовыми. Если такого инструмента нет под рукой, крайний случай это обмотать ручки изолентой в несколько шаров

Порядок действий:

Убрать остатки стекла, если таковое есть.
Далее, цоколь захватить инструментом, выкручивая наружу. Плафон светильника нужно придерживать, чтобы он не оторвался

При этом важно не повредить окружность патрона.
Если цоколь не поддается, можно аккуратно согнуть его боковинки внутрь, а потом уже откручивать.

В процессе цоколь может начать рваться или деформироваться это не страшно, так даже проще его будет извлечь, главное, чтобы он не повредил патрон.

Если захватить за края не получается, можно попробовать еще такой вариант – поместить тонкогубцы внутрь цоколя и раздвинуть концы так, чтобы они упирались в боковые стенки. Крутить нужно против часовой стрелки.

Если инструментов под рукой нет, то можно прибегнуть к использованию подручных средств. Порядок действий следующий:

1. Вытащить остатки стекла, они будут мешать.
2. Взять пластиковую бутылку. Объем не имеет значения – горлышки у всех одинаковые.
3. Снять крышку и раскалить горлышко пока пластмасса не начнет плавиться. Это можно сделать с помощью зажигалки или свечки.
4. Вставить горлышко в цоколь, подождать пока пластмасса остынет.
5. Достать цоколь.

пластиковой бутылкой

С раскаленной пластмассой следует действовать аккуратно, ведь если она капнет на кожу, ожог будет очень сильным. Напольное покрытие также нужно защитить хотя бы постелив бумагу на него. При этом способе риск поражения током минимальный. Можно встретить рекомендации, что обесточивать прибор не нужно. Это неверно – любые действия должны производиться с выключенным автоматом.

Метод простой, хотя помогает не всегда. Для этого нужно, чтобы из цоколя торчали куски стекла, в данном случае их убирать не нужно. Чтобы реализовать способ нужно:

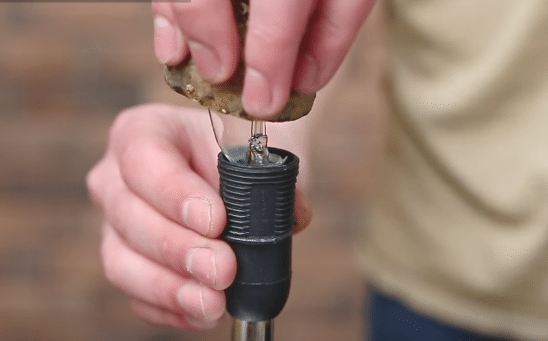

• Разрезать достаточно крупную картофелину (сырую) пополам и разделить ее части. Они должны быть чистыми и сухими.
• На осколки надеть картофелину, так чтобы они крепко врезались в мякоть.
• Осталось только вывернуть цоколь из патрона.

После использования картофелину нужно выбросить. Другие фрукты и овощи не помогут, так как их мякоть не такая плотная.

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Срок службы отремонтированной лампы

Могу ли я заменить лампы накаливания или галогенные лампы на светодиодные? — служба поддержки клиентов

Как снять цоколь с лампочки?

Самое сложное в разборе лампочки — это снятия цоколя. Цоколь помогает лампе закрепиться в патроне, также он передает ток. Его тяжело вынуть, и он состоит из двух частей: верхней и нижней. Как же разобрать лампу и снять цоколь? Для того чтобы вынуть цоколь, берем плоскогубцы, захватываем цоколь, расшатываем его и вытягиваем. Желательно плоскогубцы сильно не сжимать, чтобы не повредить цоколь. Бывает такое, что цоколь застревает в патроне. Как отделить цоколь от патрона? Берем плоскогубцы, вытаскиваем цоколь из патрона так же, как и с лампочки. Только делать это нужно аккуратно, чтобы не повредить сам патрон.

Чтобы при покупке понимать, какой цоколь находится в
той или иной лампе, стоит знать такие обозначения:

• E — резьбовой цоколь Эдисона;
• G — штырьковой цоколь;
• R — цоколь с утопленными контактами;
• B — штифтовой цоколь (байонет);
• S — софитный цоколь;
• P — фокусирующий цоколь;
• T — телефонный цоколь;
• K — кабельный цоколь;
• W — лампы без цоколя.

Маленькие буквы обозначают количество контактов:

• s —одноконтактный;
• d — двухконтактный;
• t — трехконтактный;
• q —четырехконтактный;
• p — пятиконтактный.

Существует 7 видов цоколей: резьбовой(накаливания), штырьковый (галогеновые), штифтовой (в фарах автомобиля), софитный (освещение салона авто), фокусирующий (кинопроекторы, фонарики), телефонный (подсветки пультов), с утопленным контактом (кварцевые галогеновые).

Прежде чем бежать за лампочками в магазин, посмотрите, какой формы у вас патрон, чтобы не ошибиться с выбором цоколя. Форма зависит от вида. Если это резьбовой вид, тогда на нем должна быть резьба, если штырьковый, тогда цоколь похож на штекер от вилки. Самый распространенный вид — резьбовой, так как он используется почти во всех видах лампочек.

Чтобы украсить интерьер или сделать различные поделки, многие люди начали использовать обыкновенные лампы накаливания. Однако для ее использования ее необходимо разобрать, а сделать это не так просто, ведь нужно учитывать несколько особенностей. Если их в учет не брать, то лампа может лопнуть и поцарапать человека. Поэтому в этой статье мы решили рассказать, как разобрать лампу в домашних условиях с применением минимального количества материалов.

Светодиодная лампа из лампы накаливания

1. Удалить припой на нижнем контакте цоколя лампы накаливания, расплавив паяльником.
2. Острогубцами сломать черное стекло, служащее изоляцией.
3. Отверткой удалить стеклянную ножку и вынуть все из лампы. Максимально расширить отверстие.
4. Спаять схему из трех светодиодов, соединив их параллельно и добавив к каждому по резистору на 56 Ом. Резистор припаивается к “+” светодиода (рис. ниже а). Величина сопротивления может быть другой, поскольку она зависит от источника питания.
5. Припаять к схеме два изолированных провода подачи напряжения.
6. Вставить полученную конструкцию в отверстие цоколя и аккуратно развернуть ее внутри лампочки, чтобы провода не замыкались между собой.
7. Из отверстия цоколя вывести провода питания.
8. Проверить исправность лампочки, подключив ее к источнику постоянного напряжения (рис. б).
9. Цоколь внутри заполнить с помощью пистолета горячим клеем и дать ему затвердеть.

Так можно изготовить дешевую и экономичную светодиодную лампу, ведь стоимость готовой модели высока, при этом часто попадаются изделия низкого качества.

Как разобрать светодиодную лампочку?

Светодиодные лампы разбирают уже не с целью декора, а с целью их ремонта. Если они не горят, стоит их выкрутить и вкрутить в тот же патрон другие. Если проверочные дают свет, тогда дело не в патроне. Значит, приступаем к разборке лампочки.

Можно ли разбирать светодиодные лампочки? Разбирать, конечно, в домашних условиях лучше не стоит, но все же это возможно. Ниже расписана инструкция правильной разборки лампы.

Инструкция:

• раскручиваем корпус;
• после рассматриваем материнскую плату: если прогаров не обнаружилось, тогда берем мультиметр и уже с помощью прибора проверяем снова все детали;
• заменяем испорченные детали на новые;
• складываем корпус обратно.

Причины, почему светодиодные лампы перегорают:

• полное перегорание одного светодиода, вследствие этого лампа перестает светить из-за нарушения подачи тока по другим светлодиодам;
• перегорание одной из цепочек подачи тока. Если лампа светит не так ярко, значит, причина именно в перегаре цепочки;
• мерцание диода, который еще не до конца перегорел.

Светодиодная лампа является энергосберегающей лампой, но ее стоимость в магазине значительно превышает стоимость обычной лампы. Но есть выход: ее можно сделать самим, вернее, переделать из обычной. Для этого нужно удалить припой на нижнем контакте цоколя. Работы проходят по следующей схеме:

• накаляем паяльник;
• плоскогубцами ломаем черное стекло;
• удаляем все из лампы;
• спаиваем три светодиода поочередно и добавляем к каждому резистору на 56 Ом;
• припаиваем к схеме два изолированных провода;
• вставляем все в лампу и уже внутри разравниваем, из отверстия достаем провода;
• цоколь заполняем горячим клеем.

Факторы, влияющие на сроки эксплуатации лампы:

1. Уровень напряжения, вернее, превышение напряжения.
2. Неисправность патронов.
3. Большое количество включения и выключение лампы.
4. Неисправность выключателя.
5. Качество соединений проводов.

Важно! Выбор правильной лампочки для дома — важный момент. Мощность должна быть 13-15 Вт, этого достаточно для одной комнаты. Также важно покупать лампу с 75-90 цветопередающим коэффициентом, с алюминиевым радиатором

Также важно покупать лампу с 75-90 цветопередающим коэффициентом, с алюминиевым радиатором. Не забывайте, что светодиодные лампочки вредны для здоровья и приводят ко многим заболеваниям и даже к раку

Это происходит из-за повышенного излучения ультрафиолета. Также ухудшается зрение из-за окислительных процессов в сетчатке глаза. Если лампа вдруг разобьется, есть риск отравиться ртутью. Поэтому такие лампочки лучше покупать для комнат, где свет используется не так часто. Если лампочка вкручена в настольную лампу, тогда от глаза до светильника должно быть расстояние в 15 см

Не забывайте, что светодиодные лампочки вредны для здоровья и приводят ко многим заболеваниям и даже к раку. Это происходит из-за повышенного излучения ультрафиолета. Также ухудшается зрение из-за окислительных процессов в сетчатке глаза. Если лампа вдруг разобьется, есть риск отравиться ртутью. Поэтому такие лампочки лучше покупать для комнат, где свет используется не так часто. Если лампочка вкручена в настольную лампу, тогда от глаза до светильника должно быть расстояние в 15 см.

Если говорить о выборе люстры или светильника, тогда лучше не брать закрытые плафоны, иначе возможен риск перегрева люстры, что может привести к нежелательным последствиям.

Выкручиваем патрон

Суть метода в разборке самого патрона. Правда, это можно сделать только с карболитовыми патронами, которые установлены в старых осветительных приборах времен СССР. Керамические, которые в основном используются в современных люстрах, для подобной разборки не предназначены. Вернемся к разборке патрона. Он состоит из таких частей:

1. 2 карболитовые половинки.
2. Резьбовое соединение.
3. Керамическая сердцевина с контактами из латуни.

Одна из половинок содержит гильзу из металла, куда и вкручивается цоколь. Чтобы извлечь цоколь следует отделить основание. Осталось только выкрутить цоколь, в этом помогут уже знакомые тонкогубцы. После извлечения патрон следует собрать и можно опять использовать.

Лампочки и ламповые патроны

Выкручиваем с верхней части сердцевины патрона
два контактных болта для проводов. Продеваем верхний колпачок патрона в провод, потому как потом его надеть — не получиться. Надеваем каждый болт на обе сделанных заранее петельки с провода и зажимаем обратно эти два болта.

С точки зрения электрики значения не имеет, какой провод, в какой из двух зажимов

Зато это важно для соблюдения техники безопасности. Поэтому фазный провод всегда подключайте на контактный зажим, расположенный по серединке, а нулевой на боковой, (резьбовой) зажим

При таком подсоединении, человек при вкручивании лампочки, даже, если люстра под напряжением не сможет физически коснуться фазы. Так как она находится глубоко в патроне под лампочкой
.

Как собрать патрон для лампочки

В верхний колпачок патрона
улаживаем уже подключенную сердцевину и закручиваем нижнюю часть обратно. После вворачиваем лампочку соответствующего диаметра цоколя Е27
или е14 в патрон. Подаем напряжение для проверки.

Когда электрическая лампа накаливания выходит из строя, ее можно использовать для разных поделок. Для этого надо знать, как разобрать лампочку. В качестве инструментов применяют тонкогубцы и отвертку. Обязательно понадобятся перчатки для защиты рук от порезов. Составные части лампы изображены на фото ниже.

Как выглядит разобранная лампа

Лампа состоит из электродов со спиралью, стеклянного баллона и цоколя (на фото – слева направо). Спираль закреплена на электродах, один из которых присоединен пайкой с гильзой цоколя, а другой – к его центральному контакту. Между гильзой и контактом находится изолирующее стекло. При сборке лампы гильза заполняется инертным газом, чтобы спираль быстро не окислялась и не перегорала.

Люминесцентные и энергосберегающие лампы содержат внутри ядовитые парты ртути, работать с ними нужно осторожно, чтобы не повредить колбу

Как снять цоколь с лампочки?

Самое сложное в разборе лампочки — это снятия цоколя. Цоколь помогает лампе закрепиться в патроне, также он передает ток. Его тяжело вынуть, и он состоит из двух частей: верхней и нижней. Как же разобрать лампу и снять цоколь? Для того чтобы вынуть цоколь, берем плоскогубцы, захватываем цоколь, расшатываем его и вытягиваем. Желательно плоскогубцы сильно не сжимать, чтобы не повредить цоколь. Бывает такое, что цоколь застревает в патроне. Как отделить цоколь от патрона? Берем плоскогубцы, вытаскиваем цоколь из патрона так же, как и с лампочки. Только делать это нужно аккуратно, чтобы не повредить сам патрон.

Чтобы при покупке понимать, какой цоколь находится в
той или иной лампе, стоит знать такие обозначения:

• E — резьбовой цоколь Эдисона;
• G — штырьковой цоколь;
• R — цоколь с утопленными контактами;
• B — штифтовой цоколь (байонет);
• S — софитный цоколь;
• P — фокусирующий цоколь;
• T — телефонный цоколь;
• K — кабельный цоколь;
• W — лампы без цоколя.

Маленькие буквы обозначают количество контактов:

• s —одноконтактный;
• d — двухконтактный;
• t — трехконтактный;
• q —четырехконтактный;
• p — пятиконтактный.

Существует 7 видов цоколей: резьбовой(накаливания), штырьковый (галогеновые), штифтовой (в фарах автомобиля), софитный (освещение салона авто), фокусирующий (кинопроекторы, фонарики), телефонный (подсветки пультов), с утопленным контактом (кварцевые галогеновые).

Прежде чем бежать за лампочками в магазин, посмотрите, какой формы у вас патрон, чтобы не ошибиться с выбором цоколя. Форма зависит от вида. Если это резьбовой вид, тогда на нем должна быть резьба, если штырьковый, тогда цоколь похож на штекер от вилки. Самый распространенный вид — резьбовой, так как он используется почти во всех видах лампочек.

В тех случаях, когда обычная лампочка прямого накала перестаёт работать, сразу выбрасывать её не всегда разумно, поскольку отдельные детали могут ещё пригодиться в хозяйстве

Но прежде, чем использовать их по назначению, важно выяснить, как разбирается вышедшая из строя лампочка, некоторые составные части которой изображены на рисунке ниже

Для приведения её в такое состояние необходимо будет подготовить соответствующий инструмент (плоскогубцы, утконосы, пинцет и отвертку), а для защиты от порезов придётся воспользоваться толстыми резиновыми перчатками.

Как он работает

Какова конструкция светильника дневного света? Каков принцип его работы? В колбе лампы находится инертный газ с ртутными примесями, который под влиянием проходящего через него электрического тока испускает ультрафиолетовый свет. Он невидим для нашего глаза, поэтому стены лампы изнутри покрывают люминофором – специальным веществом, преобразующим ультрафиолетовый свет в видимый. Чтобы газ внутри лампы начал проводить электричество и испускать свечение, требуется кратковременный импульс высокого напряжения между электродами лампы. Для создания такого импульса применяют 2 типа пускорегулирующих аппаратов:

• Электромагнитный (ЭмПРА).
• Электронный (ЭПРА).

Порядок разборки

Обычная лампа накаливания после её выхода из строя разбирается совсем просто. Для этого нужно будет проделать следующие несложные операции:

• Сначала следует захватить плоскогубцами или утконосами запаянный контакт с самого края цоколя и постараться расшатать его с одновременным проворачиванием в разные стороны;
• Проделывать эту операцию следует до тех пор, пока не оторвётся проводник, соединяющий этот контакт с нитью накала;
• После этого можно удалить паяный контакт, а затем тем же инструментом полностью взломать изоляторное основание цоколя.

Важно!
Делать это нужно очень осторожно, старясь не повредить колбу лампы. Затем оставшуюся внутри часть лампочки (так называемую «ножку») следует также аккуратно расшатать, а после её освобождения – полностью удалить. Как это сделать, изображено на фото ниже

Как это сделать, изображено на фото ниже

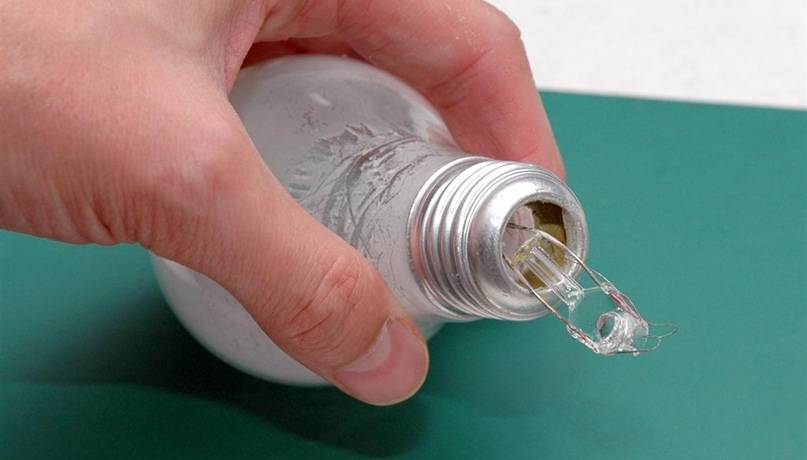

Затем оставшуюся внутри часть лампочки (так называемую «ножку») следует также аккуратно расшатать, а после её освобождения – полностью удалить. Как это сделать, изображено на фото ниже.

Вместе с этой частью следует снять само тело накала, удерживающее его электроды и крючки. Перед снятием рекомендуется расстелить под местом работы лист чистой бумаги, на котором можно будет собрать кусочки обломившегося стекла. В завершении разборки пустая колба чистится изнутри мягкой тряпочкой или фланелью.

Вывод

Открутить цоколь, если он застрял в патроне можно разными способами

Важнее всего соблюдать меры предосторожности, и отключать питание светильника перед началом работ

Пройдите тест и проверьте ваши знания

Чтобы сделать что-то интересное своими руками, любители самоделок реализуют нестандартные идеи, используя подручные средства. Нашлось применение и обычной колбе сгоревшей лампы накаливания. А вот люминесцентные и светодиодные для этих целей не подходят, их разбирают только для ремонта.

В любом случае важно знать, как разобрать лампочку, а затем можно экспериментировать над ее дальнейшим применением. Предлагаем разобраться в тонкостях этого процесса

В статье подробно описано, как правильно действовать, если возникла необходимость раскрыть и разобрать различные типы осветительных приборов. Кроме того, мы подготовили интересные решения самоделок из старых лампочек накаливания

Предлагаем разобраться в тонкостях этого процесса. В статье подробно описано, как правильно действовать, если возникла необходимость раскрыть и разобрать различные типы осветительных приборов. Кроме того, мы подготовили интересные решения самоделок из старых лампочек накаливания.

Из старых ламп создают вазочки и емкости для специй, миниатюрные аквариумы и много других поделок.

Если вы решили освоить этот процесс, то начать следует с обыкновенной лампочки накаливания. Внутри у нее нет опасной для здоровья начинки в виде добавок из вредных веществ. Поэтому разборка ее не только несложная, но и совершенно безвредная для здоровья.

Кратко об устройстве прибора

Чтобы начать демонтаж внутренностей лампы, нужно в общих чертах ознакомиться с ее устройством. Главный элемент – тело накала, концы которого держат на себе электроды.

Дополнительную жесткость создают держатели, закрепленные на стеклянной опоре – штапике. Стержень связан с ножкой, в состав которой входят электроды, штенгель, тарелочка.

Лампа и ее ножка. Составляющими конструкции являются: колба (1), тело накала (2), штативы дополнительные(3), стержень (4), электроды (5), лопатка (6), промежуточные выводы (7), тарелочка (8), штенгель (9), внешние выводы (10), выводы (11), цоколь (12) (+)

Все внутренние элементы придется извлечь из колбы через нижнюю ее часть.

Как выполнить разборку

Здесь необходимо учесть некоторые нюансы, т.к. работать придется со стеклом. Материал ножки очень тонкий, а у изолятора цоколя – довольно грубый.

Чтобы предотвратить разлетание осколков и связанные с этим риски, нужно в качестве рабочего места использовать картонную коробку. Ее дно застилают мягким материалом.

Перед началом операции нужно вооружиться тонкогубцами. С их помощью удастся демонтировать контакт, прочно запаянный у горла колбы.

Элемент расшатывают и поворачивают до тех пор, пока два проводка, идущие к основной части лампы – телу накала – не оборвутся. Далее, освобожденный контакт снимают.

Следующая задача – вскрытие изоляции цоколя. Для этого потребуется тот же инструмент. При помощи тонкогубцев раскачивают ножку лампочки и удаляют ее в сборе с тарелочкой, штенгелем, электродами, телом накала.

Открыв доступ к внутренней полости лампы, старательно очищают ее при помощи кусочка текстиля. Без внутренностей от лампочки остается только термостойкая стеклянная колба.

Как ее применить, зависит от вашей фантазии – она может стать емкостью для специй, крошечным аквариумом, абажуром или светильником.

Для некоторых поделок лишним окажется цоколь. Удалить его несложно, поскольку соединение не очень прочное. Можно просто сутки подержать его в смеси соляной кислоты с аммиачной селитрой либо в плавиковой кислоте. Что растворит клей, крепящий цоколь к основанию колбы.

При таком варианте важно после кислоты хорошенько промыть изделие в мыльном растворе. И не забыть надеть перчатки, чтобы проводить все манипуляции

Другой способ – отвернуть деталь в месте контакта со стеклом, затем очистить от клея и вынуть сосуд. Иногда достаточно поцарапать место стыка цоколя и колбы стеклорезом, чтобы избавиться от него.

Разборка лампы с патроном

При обрыве нитки накала, балласт может оказаться работоспособным. В этом случае колбу утилизируют, а исправное устройство используют как запчасть.

Если в схеме управления есть предохранитель, он может сгореть. Вопрос решается установкой на его место резистора с сопротивлением в несколько Ом.
