Обзор: как включить колонку газового типа
Почти что все самые новые модели отличаются наличием главных необходимых элементов, предоставленных:
- узлом с оборудованием работающим на газу;
- узлом водоподключения;
- системой дымовыводящих соединений;
- приборами которые работают от электричества.
В зависимости от конструктивных свойств, включение газовой колонки от популярных и неизвестных изготовителей может несущественно меняться.
Производитель из Германии сопровождает реализуемое оборудование на уровне интуиции понятной инструкцией.
Все модели с индексом «В» в наименовании оснащены электророзжигом.
Перед запуском требуется открыть вентили воды и газа, а еще проверить наличие батареей типа R с параметрами мощности 1,5В.
Включение оборудования выполняется нажатием кнопки включения, которая расположилась на передней панели.
Все газовые водонагреватели «Нева» реализуются уже полностью настроенными на конкретный вид топлива и газовое давление.
Для включения понадобится провести установку батарейки LR20 с напряжением 1,5В в батарейный отсек, после этого открываются запорные вентили перед прибором, а тумблеры переводятся в небольшое положение.
Ручка регулятора газа на передней панели переводится в положение «Розжиг», утапливается до предела, после этого нажимается кнопка включения.
Electrolux
После зрительной проверки всех соединений у вашей модели Электролюкс на предмет отсутствия протечек открывается кран и чуть-чуть сливается вода.
Потом открывается вентиль газа, что сопровождается отличительным звуком проникания газовой струйки вовнутрь системы.
Давление должно составлять порядка 0,15-10 атмосфер. Чтобы вода стала чуть-чуть горячее, понадобится уменьшить водяной поток.
Горелка у газовой колонки данной модели расположена под центральным соединительным эелементом с резьбой.
Это не очень удобный в работе вариант водонагревательного оборудования.
Чтобы включить устройство следует отодвинуть ручку влево, нажать кнопку включения и, удерживая ее в этом положении на протяжении нескольких секунд, поджечь запальной фитиль.
Правила включения водонагревательного оборудования, выпускаемого под этой маркой, прямо зависят от свойств модели.
При маркировке «Р» применяется пьезовый розжиг, при котором параметры мощности и водяной напор регулируются ручками на лицевой панели.
Маркировка «В» предусматривает розжиг от батареек и автоматизированный режим работы.
Спецификой моделей с маркировкой «G» считается автоматизированный розжиг системой Нydrо Роwer.
О разных причинах затухания газовых водогреев смотрите здесь.
Виды датчиков газовой колонки и принцип их работы
Существует множество видов датчиков, которые служат системой защиты газовой колонки и имеют схожий принцип работы, но отвечают за разные части работы котла. Основных датчиков присутствует 5. Устанавливаются они в основном с современных моделях колонок. В других не предусмотрены и считаются не респектабельными.
Датчик тяги
Данный датчик устанавливают на проходе дымовой трубы, чтобы определять наличие тяги или же ее опрокидывание. Если оно есть, то подача газа прекращается, факел тухнет и горение прекращается.
Датчик перегрева
Также этот датчик зовется датчик контроля перегрева воды. Необходим он для того, чтобы защитить теплообменник от перегрева и быстрого износа. В конструкции датчика присутствует термостат, который и ведет учет за температурой воды.
Датчики пламени и ионизации
Данные системы защиты устанавливаются во множестве современных колонок с автоматической системой розжига. Если основная горелка больше не излучает пламени, датчиком подается сигнал о прекращении подачи газа. Сработать датчик может в трех случаях:
- Когда нарушается подача топлива и воздуха.
- Когда засорился клапан или элементы розжига.
Датчик протока воды
Датчик контролирует напор воды. То есть фитиль будет гореть до тех пор, пока включен смеситель. В противном случае система прекращает подачу газа и подогрев воды. К тому же, если напор не является достаточным, например, вы или дети не до конца закрыли кран/смеситель, колонка не будет гореть зря, не будет утечки газа.
Предохранительный клапан для сброса давления
Один из важнейших клапанов. Встраивается в систему обвязки колонки. Необходим он для того, чтобы предотвращать разрыв труб от резкого повышения давления. Возникает это из-за того, что при нагреве объем увеличивается, а вот объем труб никак не изменяется из-за чего излишкам воды некуда деваться. Для этого и нужен предохранительных клапан сброса избыточного давления.
От чего зависит тяга в дымоходе
Величина тяги зависит от очень большого количества факторов.
Основные факторы
Основные факторы, влияющие на движение отходящих газов:
- высота трубы;
- размеры дымоходного канала;
- особенности конструкции (наличие горизонтальных или наклонных участков) расположение оголовка трубы относительно конька крыши;
- наличие притока свежего воздуха в помещение с котлом или камином;
- утепление стенок дымохода.
Вспомогательные факторы
Есть и менее важные, но также значимые для усиления или ослабления тока дымовых газов факторы:
наличие дефлектора;
канал должен быть герметичным – это особенно важно при монтаже современных дымовых труб из готовых элементов;
гладкость или шероховатость внутренних стенок дымохода;
отложения сажи в дымовом канале;
механические препятствия – закрытые заслонки (шибера), намерзание на искрогасителе или верхней части дымохода конденсата или льда, перекрывающего сечение канала;
высокая температура окружающего воздуха (летом);
сильный ветер, туман, дождь, снег.
Накипь на теплообменнике — что делать?
Не все жители загородных домов и городских квартир смогут похвастаться качеством водопроводной воды. Если составить рейтинг «Неисправности газовой колонки», то первое место в нем займет загрязнение теплообменника накипью вследствие слишком жесткой воды. Накипь образуется при нагревании воды свыше восьмидесяти градусов. Для борьбы с этим явлением можно прибегнуть к профилактике. Для этого всего лишь необходимо не использовать очень горячую воду. Ни для кого не секрет, что для того, чтобы помыться, будет достаточно нагреть воду до 45 градусов. Такой же температуры хватит и для мытья посуды, а с учетом того, что современные моечные средства справляются со своей задачей и в холодной воде, и того меньше. Для того чтобы постирать одежду, достаточно будет температуры примерно шестьдесят градусов.
Способствует появлению накипи и тот факт, что для удобства многие не отключают запал газовой колонки. Из-за этого температура в теплообменнике может подняться до значений, превышающих порог образования накипи. Поэтому необходимо выключать запал, если работа подогревателя в данный момент не нужна, и включать его, когда существует такая потребность. Также специалисты не советуют лезть в настройки автоматики в случае плохого напора воды. Для решения этой проблемы рекомендуют покупку повысительного насоса.
В тех случаях, когда профилактические действия уже неактуальны, так как поломка произошла, для того чтобы выполнить ремонт газовых колонок «Нева» (или каких-либо зарубежных марок — не суть важно), необходимо осуществить чистку теплообменника. Первым делом следует удостовериться, что это именно засор. Симптомы следующие: недостаточный напор горячей воды, агрегат выключается сразу после включения или же вовсе не включается
Симптомы следующие: недостаточный напор горячей воды, агрегат выключается сразу после включения или же вовсе не включается.
Для того чтобы осуществить ремонт газовых колонок «Нева» или зарубежных аналогов, будут нужны следующие инструменты:
- набор ключей рожковых;
- набор отверток;
- шланг;
- прокладки паранитовые;
- специальное абразивное вещество «Антинакипин».
Сначала следует разобрать колонку. Затем следует закрыть подачу воды в устройство, открыть ближайший кран горячей. Далее нужно снять подающую трубку от теплообменника. Из него необходимо слить воду, примерно литр. Дальше следует надеть обратно трубку. С помощью воронки в нее и нужно заливать очищающий раствор, желательно медленно и аккуратно. «Антинакипин» необходимо оставить внутри теплообменника на два часа. Существует небольшая хитрость: чтобы сделать процесс очищения более быстрым, нужно подогревать раствор запалом.
По прошествии времени следует возобновить подачу воды и проверить, что выливается наружу из шланга. Если в жидкости будут заметны следы накипи и других посторонних вещей, а после напор станет лучше – все прошло успешно, нет – действия стоит повторить.
Проблемы с тягой
Для того чтобы определить наличие хорошей тяги в трубе не обязательно иметь специальный прибор. Иногда возникающие проблемы приобретают настолько крупный масштаб, что определить полное отсутствие выхода газов из помещения особого труда не составляет.
Как правило, о неисправности отводящей трубы говорит следующее:
- Если во время протопки печи или камина присмотреться к цвету пламени, то можно говорить о следующем. О недостаточной силе тяги говорит пламя в топке, которое имеет темно-красный цвет.
- Яркий, практически белый цвет, сгорающего топлива наоборот свидетельствует о тяге большой силы.
- Если в помещении ощущается запах дыма, то это может свидетельствовать о неисправности дымохода и полном отсутствии тяги, такой эффект получил название обратной тяги. В этом случае весь дым и отработанные продукты сгорания попадают не на улицу, а, наоборот, в помещение. (См. также: Как почистить дымоход от сажи)
Причины неправильной работы дымоотводной трубы
Во время идеальной работы дымохода пламя в топке печи или камина имеет обычно золотистый цвет, нет постороннего шума в дымоотводящей трубе, нет запаха дыма в помещении. Причинами неправильной работы дымоотводящей системы в основном являются следующие:
- Ошибки на начальных этапах проектирования. Возможно, дымоотвод имеет недостаточные размеры и просто не справляется с поступающим потоком отработанных веществ.
- Возможно, подобрана неправильная высота трубы, что тоже может существенно влиять на работу дымохода. (См. также: Вытяжные трубы для газовых котлов)
Первые два случая актуальны тогда, когда при первом запуске газовой колонки или топке печи, показывает, что нет тяги в дымоходе. А если до этого вы топили печь или камин и никаких проблем с отводом отработанных газов не возникало, то причины, повлиявшие на тягу, могут быть следующие.
- Слишком большая разница температур.
- Засоры в дымоотводящей трубе.
- Наличие большого количества сажи в дымоходе.
- Погодные условия: сильный, шквальный ветер или высокая влажность в связи с продолжительными осадками.
Иногда, в связи с высокой влажностью вначале растопки камина или печи, тяга может полностью отсутствовать. Как правило, такое положение вещей временное. Через некоторое время, когда внутренняя поверхность трубы слегка просохнет тяга быстро восстановиться и весь дым, попавший в помещение, мигом улетучится. (См. также: Как почистить дымоход газового котла)
Почему в газовом котле срабатывает датчик тяги
Причины, по которым срабатывает система безопасности, отключающая работу газового отопительного оборудования, различные. Некоторые связаны с допущенными ошибками при монтаже системы дымоудаления. Другие, непосредственно указывают на сбой самого датчика тяговых характеристик:
- Нарушения в устройстве системы дымоудаления – высота дымохода рассчитывается исходя от отдаленности трубы от конька кровли. Оптимальное расположение, ровно по центру крыши. В таком случае, оголовок возвышается над коньком не менее чем на 0,5 м.
- Сильные ветра – газовую горелку может задуть при сильном порыве ветра. Чтобы не произошло задувания, устанавливают стабилизатор тяги газового котла, непосредственно на участке выходного патрубка.
- Недостаточные тяговые характеристики. Датчик срабатывает при температуре 950-1500°С. Затруднение отвода дыма, приводит к перегреву внутри системы дымоудаления и отключению газового клапана.
- Сбои в работе контроллера и узлов – время от времени, потребуется проводить обслуживание котла. Во время работ, проверяется состояние дымохода, отсутствие нарушения в подключении и работа турбины (в теплогенераторах с закрытой камерой сгорания).
При необходимости, специалист выполнит регулировку зазора датчика тяги, что увеличит предельную температуру, при которой наблюдается срабатывание контроллера.
Со временем, потребуется чистка датчика газа. Сажа образуется при сжигании сжиженного топлива, неправильной регулировки подачи воздуха и газа на горелку, и другим причинам.
Как в котле на газе, проверить датчик тяги
Замена датчика тяги, требуется при серьезных сбоях в работе котла. На необходимость серьезного ремонта, указывают следующие признаки:
- Постоянное отключение работы котла, хотя видимых нарушений в системе дымоотведения нет.
- Теплогенератор включается и работает некоторое время, приблизительно 20-30 минут, после чего отключается. Повторный розжиг, происходит не ранее полного остывания контроллера.
Проверить и убедиться в неисправности датчиков тяги отопительных газовых котлов, можно следующим способом:
- В месте крепления контроллера, устанавливают зеркало. Во время работы котла, поверхность не должна вспотевать.
- Определить нарушение тяги в котле, можно прикрыв дымоход заслонкой наполовину. Котел должен моментально отключиться.
- Двухконтурный котел переключают в режим ГВС без отопления. Воду открывают на полную мощность. Если теплогенератор в этом режиме отключается, с 95% вероятности, неисправность именно в контроллере тяговых характеристик.
Если сам контроллер работает исправно, стоит проверить тягу. Отключения происходят и при сбоях в работе автоматики. При любых нарушениях, оптимальное решение – вызов специалиста газовой службы на дом.

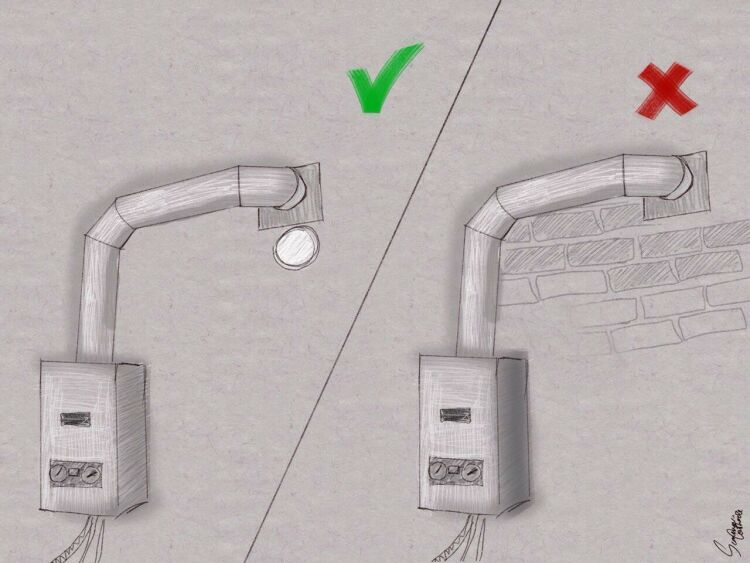

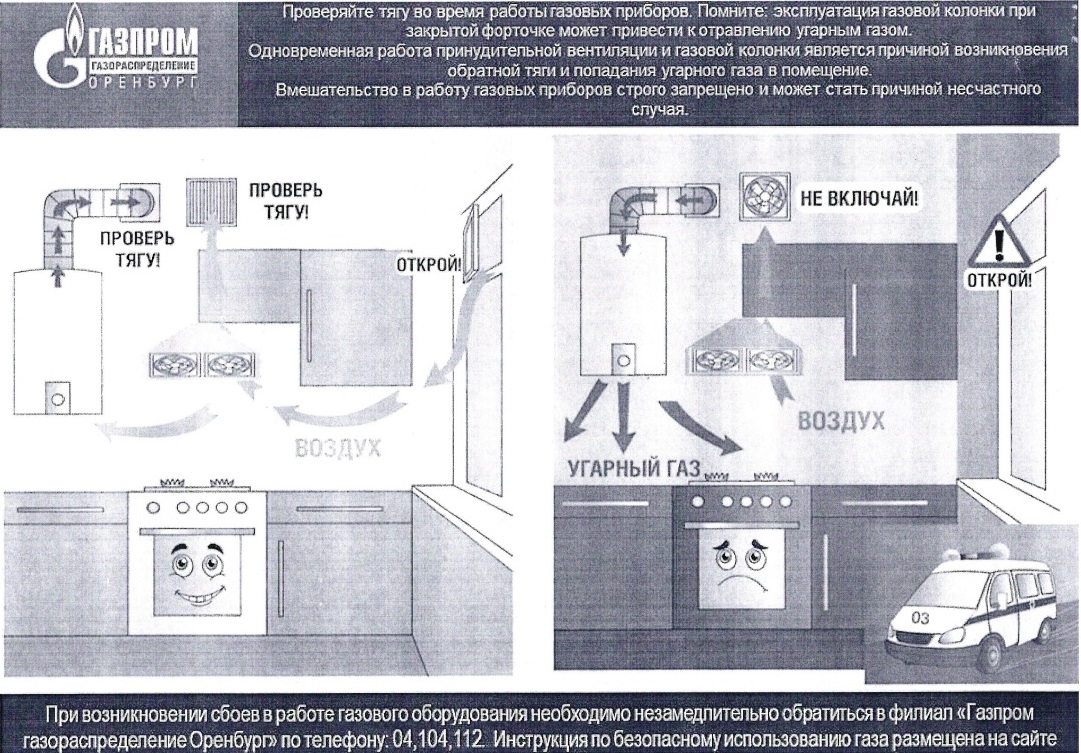

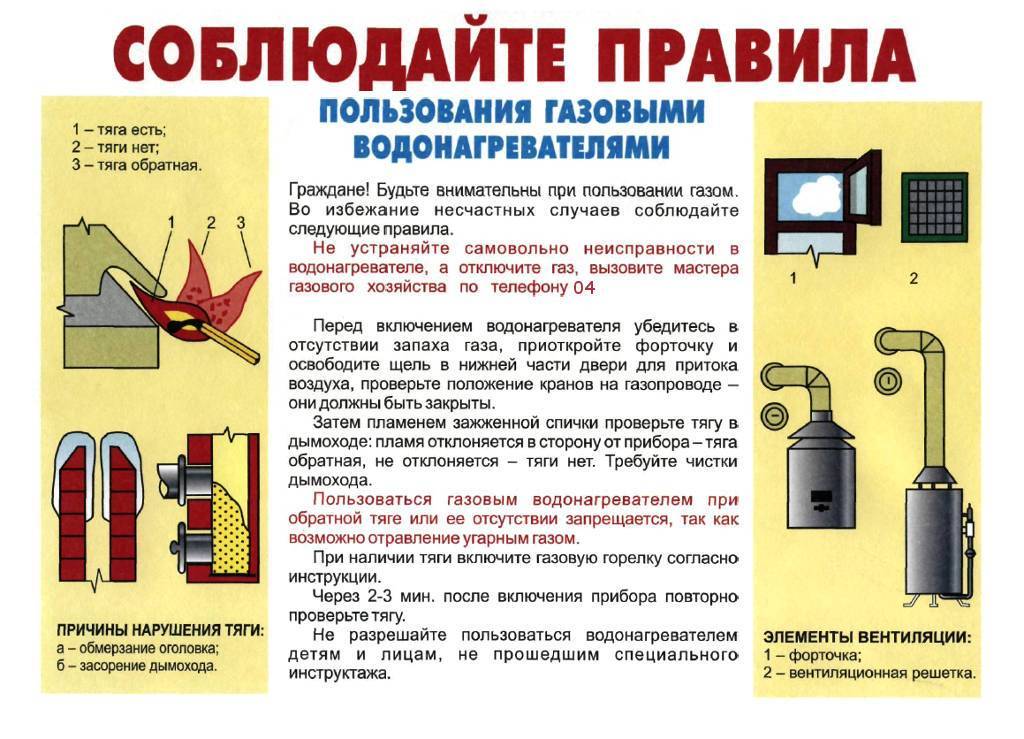

Проверка тяги
В данном случае речь идет об вариантах газовых колонок, имеющих открытую камеру сгорания.
Стоит также отметить, что современные варианты атмосферных колонок часто имеют уже автоматические системы безопасности (большинство моделей Астра, Bosh и Vaillant). Они не дают осуществить запуск колонки в случае отсутствия тяги, а также отключат её, если таковая пропадает во время работы.
Однако полагаться на то, что автоматика даст вам 100% гарантию безопасности, тоже не стоит. Поэтому необходимо уметь осуществлять проверку тяги самостоятельно. Профессионалы для этого используют специальные измерительные устройства, которые оценивают наличие и силу движения воздуха (тягу).
Но у простого человека вряд ли такие приборы найдутся дома. Поэтому используются обычные «дедовские» методы:
- Первый способ предполагает, что нужно снять лицевую часть устройства и, взяв небольшую полоску бумаги, поднести её к дымоходу. Если тяга есть – то бумага будет немного затягиваться внутрь.

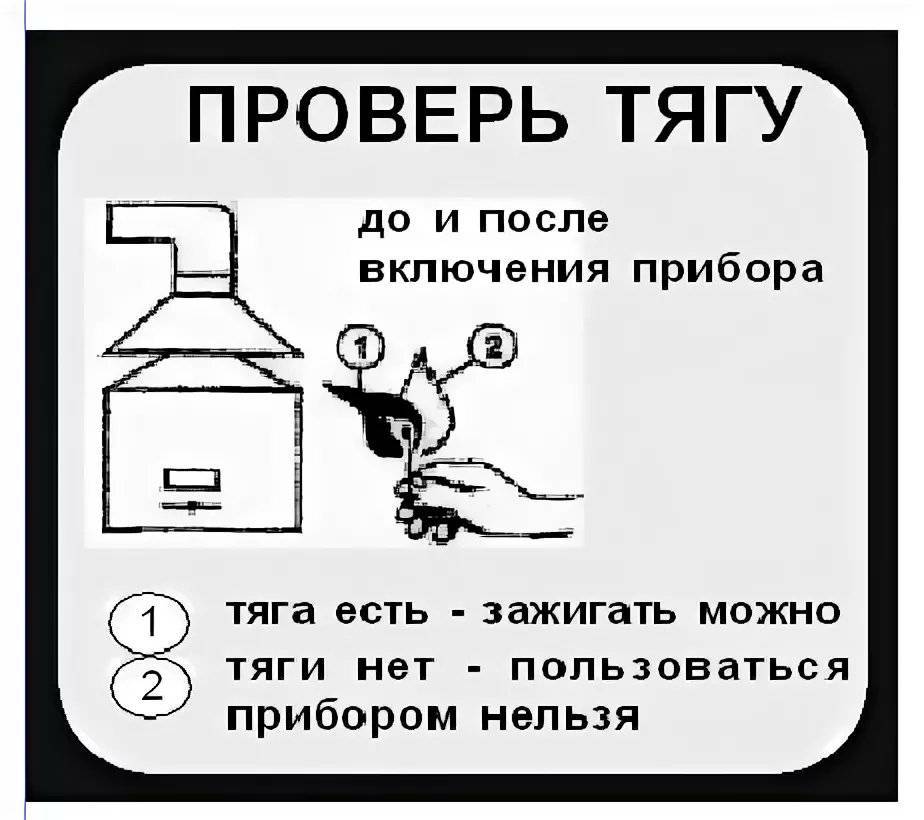

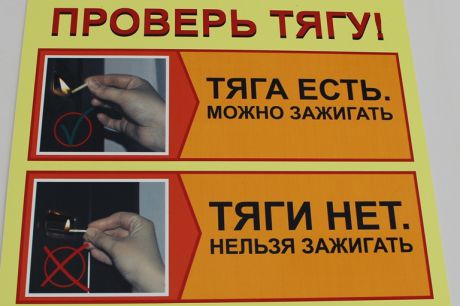

- Второй вариант более простой и не требует никаких манипуляций с самим устройством. Достаточно будет зажечь спичку, после чего поднести её непосредственно к смотровому окошку, которое находится на передней панели. В том случае, когда пламя будет втягиваться в него – это будет означать наличие тяги.
Полезно знать:
достаточно распространённые ситуации, когда дымоход исправно работает, но нет тяги. Это может происходить из-за того, что в комнату нет притока воздуха, отчего тяга (движения воздуха) отсутствует. Чтобы это проверить, можно при нормальной работе дымохода закрыть окна и двери и проверить тягу.
Усиление тяги
Если проверка тяги дымохода показала ее полное отсутствие или небольшое значение. Можно воспользоваться и таким устройством, как стабилизатор тяги дымохода или турбина. Правда, их применение ограничено только газовыми котлами. Слишком высокая температура отработанных газов на выходе из трубы будет способствовать неправильной работе прибора или его выходу из строя.
Если говорить о печах или каминах, то для того чтобы дымоход правильно работал вовремя не очень хороших погодных условий. На трубу устанавливают специальные наконечники – флигели. Это устройство свободно вращается таким образом, что его задняя часть всегда располагается против ветра. Такое положение препятствует попаданию ветра или дождя непосредственно в дымоход.
Можно применить и специальные вентиляторы. Такие устройства имеют встроенный электромотор. Их принцип действия следующий. В основном они работают от ветра, при сильных порывах вентилятор вращается, усиливая выход отработанных газов из трубы, если потоки ветра недостаточно сильны, то включается электродвигатель, который заставляет вентилятор принудительно работать и все вредные вещества также оказываются на улице.
Небольшая оговорка, не стоит сразу же после прочтения статьи бежать в магазин и покупать новое устройство. Прежде чес вы соберетесь его устанавливать, следует произвести расчеты. А уже, исходя из полученных результатов, будет ясно можно ли устанавливать данное устройство на ваш дымоход.
Если пропала тяга в дымоходе, будет полезным проверить работу и заслонки. Для печей и каминов это своеобразный регулятор силы вывода отработанных газов.
Технические характеристики
Перед тем, как выявить причину поломки, чтобы впоследствии произвести ремонт газовых колонок на дому, следует хорошо изучить конструктивные особенности водонагревательного устройства. Конечно же, выучить все характерные технические особенности за один раз не получится, однако понять общий принцип функционирования, для осуществления ремонтных работ своими руками нужно.
Централизованная система обогащения многоэтажных и частных домов горячей водой была создана совсем недавно. Вопрос нагревательного действия жидкости в жилых постройках разрешился при помощи разнообразной техники, одной из которых является обогреватель, функционирующий по накопительному принципу нагрева при помощи твердого топлива.
Подогрев в таких видах систем должен был происходить заранее, поскольку для того, чтобы набрать половину ванны горячей воды необходимо ожидать не менее одного часа. Данный фактор усложнял задачу принятия душа, поэтому его признали неудобным в использовании и совершенно непрактичным. Исходя из недостатков котла, технологи разработали более упрощенное устройство – газовую колонку. Где кроме водонагревательного элемента еще есть дополнительные конструктивные детали, отвечающие за розжиг топлива, регулирование температурного режима, обеспечение безопасных условий для использования.
В случае если ремонт газовой колонки потребовался именно из-за неполадки в системе розжига, следует изучить ее разновидности по типу действия:
- с применением устройства для воспламенения — запальника. Данный вид отличается стабильным поддержанием маленького пламени на фитиле;
- пьезорозжиг применяется без запальника;
- электророзжиг – автоматизированное устройство розжига, функционирующее от переменной электросети.
Каждая газовая колонка оснащена определенной системой безопасности, которая зачастую выступает в виде механического устройства, вне зависимости от года выпуска оборудования. Установка имеет мембранную технологию приема воды и клапан, прикрывающий подачу газа, открытие которого происходит только при большом давлении жидкости на мембранную деталь.
ВИДЕО: Ремонт китайской газовой колонки
Почему не разжигается водонагреватель?
Это одна из наиболее распространенных неполадок газового оборудования. Отремонтировать газовую колонку в данном случае можно без привлечения газовых инспекций.
Проблема заключается в отсутствии хорошей тяги, степень которой должна соответствовать значениям, указанным в паспорте агрегата. Ситуация может случиться из-за сильного загрязнения вентиляционных проемов. Скорее всего, в дымоход попал случайный предмет или произошло засорение сажей, в результате длительного эксплуатирования. При отсутствии тяги, автоматически срабатывает перекрытие клапаном подача топлива.
Ремонт газовой колонки при плохом розжиге, варианты решения:
Рассмотрим неисправности газовых колонок Power и методы их устранения.
Кран открыт, горячая вода не течет, нет искрового разряда.
Если вы убедились, что батарейки установлены в батарейном блоке и они не сели, одной из вероятных причин может стать недостаточное количество воды для включения устройства – его можно устранить, выставив тумблер, находящийся на передней панели устройства, на минимальный расход или сильнее открутить кран с горячей водой.
Малый расход воды может быть и по причине не полностью открытого запорного водопроводного вентиля – откройте вентиль до упора. Если же проблема с напором постоянная, необходимо ставить насос. Следующей причиной может быть неправильно смонтированные трубы подключения воды и газа.
Согласно требованиям производителя по подключению водонагревателей Повер, вода подключается металлическими трубами или гибкими шлангами диаметром не менее 8 мм и длиной не более 2,5м – исправьте подключение.
Кроме этого, могут быть засорены водяные фильтры, промойте их щеткой под сильной струей воды или поменяйте на новые.
Если давно не чистили теплообменник, накипь также может стать причиной этой неисправности. Прочистите теплообменник с помощью специальных химических антинакипных средств или раствором лимонной кислоты, в соотношении 100 грамм на 1 литр воды.Этот раствор необходимо залить в трубу теплообменника, затем, погрузив его в этот, раствор, прокипятить в течение получаса.
После всего промыть большим количеством проточной воды. Если со всем вышеперечисленным порядок, а колонка не зажигается, проверьте электрические цепи на разрыв визуально, затем путем прозвонки и устраните неисправность.
Как усилить тягу в водонагревателе?
Одна из основных причин отсутствия тяги – засор в дымовом канале. Зачастую такая проблема встречается в многоквартирных домах старого типа.
В так называемых хрущевках закладываются 2 шахты – для колонки и вентиляционная. В первую очередь необходимо вызвать специалистов для проведения чистки.
Устранение засора в дымовом канале поможет усилить тягу в водонагревателе. Самостоятельно провести очистку можно с помощью металлического ершика или специальной щетки
В частном доме улучшение тяги следует начать с ревизии дымохода и оценки загрязнения замусоренной трубы. После извлечения засора, внутрь канала помещают зеркало. В верхней части дымохода должен быть свет. Проводить такую процедуру рекомендуется не менее одного раза в три года.
Плохая тяга также может быть вызвана неправильной установкой вытяжки дымохода или большим количеством лишних поворотов, острых углов и изгибов в трубе. Если исправление ошибок, допущенных во время монтажа, не помогло, усилить тягу в дымоходах можно с помощью дымососов и вентиляторов.
Плохо нагревается вода.
Это случается, если сильно открыт кран с горячей водой – прикрутите вентиль.
Если не помогло и проблема осталась, скорее всего, скопилась пыль в каналах горелки или отложилась сажа на ребрах теплообменника, либо он забился накипью. Все это следует почистить. Если же причина в низком давлении газа, нужно вызвать газовую службу.
Перед процессом очистки следует выключить устройство и перекрыть газовый вентиль. Снять ручки, кожух, горелку и открутить от нее коллектор. При помощи щетки очистить пыль с поверхности горелки и коллектора. Затем влажной тряпкой хорошо вытереть коллектор и сопла. Металлической щеткой очистить пыль из внутренних каналов горелки.
После обработать мыльным раствором металлической щеткой, особое внимание уделить внутренним секциям, промыть под сильной струей воды, просушить и установить на место
Выводы
Если проблема с тягой не проявляется клубами дыма по всем комнатам, это не значит, что её нет. Выявить её поможет прибор, с устройством которого можно ознакомиться, посмотрев вот этот ролик.
Если вы чувствуете в себе силы для самостоятельного изготовления стабилизатора тяги, то это видео станет для вас настоящим руководством к действию.
Любой прибор, функционирующий в вашем доме, должен работать исправно и не создавать в процессе своей эксплуатации угрозы жизни и здоровью людей. Отопление в этом смысле ничем не отличается от других полезных устройств. Сделать его работу стабильной и эффективной помогут дефлектор, шибер и стабилизатор.
У вас возникла проблема с тягой в дымоходе и вы пытаетесь решить ее своими силами? Вы нашли ответы после прочтения нашей статьи? Или у вас все еще остались неразрешенные вопросы, которые мы упустили? Не стесняйтесь, задавайте их в блоке комментариев, а мы постараемся прояснить эти моменты.
