Как правильно скручивать провода

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

К тому же для нее понадобится специальное оснащение, сварочный инвертор.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

 Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

 Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв	Количество проводов в скрутке
Рекомендовано	Максимальное
1.5	6	8
2.5	4	6
4	3	4
6	2	2
10	2	2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Чем опасна скрутка проводов

Недостатки методики:

• необходимость тщательной изоляции скрученных жил;
• нагрев соединенных сердечников проводов при подключении мощной нагрузки;
• риск перегрева и воспламенения скрутки;
• при разъединении возможна поломка сердечников кабелей.

Даже правильно выполненная скрутка выдерживает небольшие нагрузки. Линия стыка имеет сопротивление, при прохождении электрического тока жилы нагреваются. При частом включении и отключении питания сердечники разрушаются, обесточивая цепь с подсоединенными потребителями. ГОСТ 10434–82 и ПУЭ предписывают жесткое сопряжение жил с использованием пайки, сварки или зажимов.

Оригинальные решения

О том, как сделать правильную скрутку, используя нестандартные решения, не обязательно знать всем, но в ряде случаев именно такие знания помогают справиться с работой. Например, как правильно сделать скрутку, в которой необходимо соединить не две или три жилы, а несколько десятков пар? Для этого используется специальное механическое устройство — ручная пресс-техника. Таким прессом скручиваются и многожильные и одножильные провода из одинакового металла.

Бывает, наоборот, необходимо решить, как правильно делать скрутку для слаботочных установок: сетевых шнуров, светодиодов, телефонов и др. Для этого используют специальные соединители, представляющие собой пластмассовые колпачки для скрутки проводов, внутри которого размещена пластина из металлического сплава в особом растворе. Это гидрофобный гель, который предотвращает ржавчину и защищает контакт от окисления и попадания влаги.

Способы изоляции

Изолируют скрутку изолентой, термоусадочной трубкой, специальными элементами СИЗ.

Изолента

Изоляционный материал для применения в сухих помещениях.

Представляет собой ленту с клейким слоем, изготавливаемую из таких материалов:

• ПВХ;
• бумага и ацетатная ткань;
• эпоксидная и полиэфирная пленки;
• стеклоткань и слюда.

Лента из ПВХ для применения в быту подходит лучше всего. Самая качественная разновидность, рекомендуемая к использованию, изготавливается из ПВХ пленки класса А и обмазывается клеем на каучуковой основе.

Конец ленты наклеивают на изоляцию близ начала оголенного участка и далее наматывают, двигаясь к концу скрутки и частично перекрывая каждым последующим витком предыдущий. Обогнув конец скрутки (он должен быть не просто обмотан, а накрыт лентой), двигаются в обратном направлении. Изоленту наматывают минимум в два, а лучше в три слоя.

Термоусадочная трубка

Более надежный изолятор, пригодный для применения в помещениях с повышенной влажностью и даже на улице. Трубку выполняют из особого полимера, уменьшающегося в размерах при нагреве.

Монтаж изделия производится так:

• термоусадочную трубку надевают на один из соединяемых проводов;
• выполняют скрутку;
• надвигают трубку на скрутку;
• прогревают изолятор строительным феном либо, за неимением такового, зажигалкой. В результате трубка уменьшится и плотно обожмет скрутку.

Выпускаются термоусадочные трубки разных диаметров — для проводов с различным сечением.

Для надежности рекомендуется изолировать скрутку двумя термоусадочными трубками.

Соединительные изолирующие зажимы (СИЗ)

Изделие не просто изолирует скрутку, но надежно ее фиксирует, и такое соединение уже не противоречит ПУЭ и другим нормативным документам.

При навинчивании соединителя на скрутку, пружина, особенно узкая ее часть, плотно прижимает жилы одну к другой

СИЗы отличаются размерами и крайне важно подобрать изделие, соответствующее сечению жил и их количеству. Есть колпачки для соединения 2-х жил сечением 1,5 мм2, 4-х сечением 2,5 мм2 и т.д

Принято окрашивать их в разные цвета, но стандартизированной системы не существует — каждый производитель придерживается своей расцветки. Если выбрать СИЗ неправильно, то либо пружина не обожмет провода с достаточным усилием (слишком большой колпачок), либо те не втиснутся в узкую часть пружины (маленький колпачок). В соединителях для алюминиевых проводов имеется кварцево-вазелиновая паста.

Ошибки при изготовлении скрутки

Большинство ошибок связаны с формой, размером и натяжением скрутки. Чтобы качественно соединить два провода, их следует равномерно намотать друг на друга. Между тоководами должно получиться максимальное по площади пятно контакта. Считается неправильным накручивание одной жилы на другую, если они обладают отличным сечением.

Другая ошибка — слишком короткая скрутка. Чем она длиннее, тем больше площадь соприкосновения. А значит ниже сопротивления и возможный нагрев. Длина хорошей скрутки составляет не менее 5 см.

При выполнении соединения необходимо правильно выбрать натяжение. Слишком большое усилие способно сломать скрутку, а малое приведет к ухудшению электрического контакта.

Электрики, монтируя проводку, нередко используют различные приспособления для затягивания. Они представляют собой биту со специальной насадкой под провода, которая вставляется в любую дрель. Подобное приспособление превращает электроинструмент в полуавтоматический станок для монтажа проводки. Его возможно сделать самостоятельно. Но намного проще приобрести готовый. Например, насадка на шуруповерт от фирмы Tundra, помимо соединения жил, способна снимать изоляцию.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Количество проводов в скрутке
Рекомендовано
Максимальное

1.5
6
8

2.5
4
6

4
3
4

6
2
2

10
2
2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Разновидности соединений в электросхемах

Скрутки классифицируют по материалу изготовления жил-участников операции, их видов, способа скручивания. Площади сечений, допустимая нагрузка должны быть идентичными.

Провода с медными жилами позволяют многократное, до десяти раз, кручение без ущерба прочности и контакта. Они запросто подходят и для тройных — четверных соединений. Алюминиевый кабель не так устойчив к механическому воздействию. Одна-две попытки сплётки — и он обламывается.

Для обустройства временной или мобильной проводки выбирают более многоразовый витой мягкий шнур. Стационарную и окончательную электросхему составляют монолитной жилой.

Соединение разнопроволочных кабелей допускается. В справочниках находятся данные для всех видов. Следуя цифрам, подбираются материалы для монтажа из проводов с разными комбинациями жил. Нужно учесть сечение по номиналу тока. Способы сплетения таких оконцовок не различаются.

Соединение проводов прослужит не один год если при выполнении соблюдается точный порядок изготовления.

• Участки жил бережно очищаются от изоляции на пятьдесят миллиметров ножом или профессиональным инструментом.
• Растворителем или бензином голые концы протираются для удаления грязи.
• Надфилем либо наждачкой снимаем лаковое покрытие с провода до блеска.
• На одну жилу одевается термоусадочная трубка.
• Подготовленные оконечности перекрещиваются и навиваются друг на дружку пассатижами не менее пяти витков.

Так поступаем со следующими жилами.

ТУ кембрик смещается на место соединения и нагревается до монолитного наложения на область скрутки. За неимением трубки используется изоляционная лента. Она накладывается тремя — четырьмя слоями в полнахлеста.

При отсутствии специальных приспособлений для сращивания кабелей применяем скрутку. Главное требование — максимальная площадь контакта жил в точке совмещения. После зачистки свиваем каждый провод у оболочки на один сантиметр. Оголённые концы распушаем по волоскам. Манипуляция производится с каждым контактом.

Последовательное подсоединение выполняется совмещением встречных пучков один в другой, чтобы проводки жил перемешались между собой. Закрутка совершается с двух сторон в противоположных направлениях.

При монтаже в параллель манипуляции близки. Провода подходят домиком и распушённые венчики заплетают в косу. Соединения уплотняется пассатижами и изолируется.

Самый лёгкий метод спайки однопроволочных жил называется параллельным. Провода сближают под произвольным углом, зачищенные участки закручиваются от места сцепления.

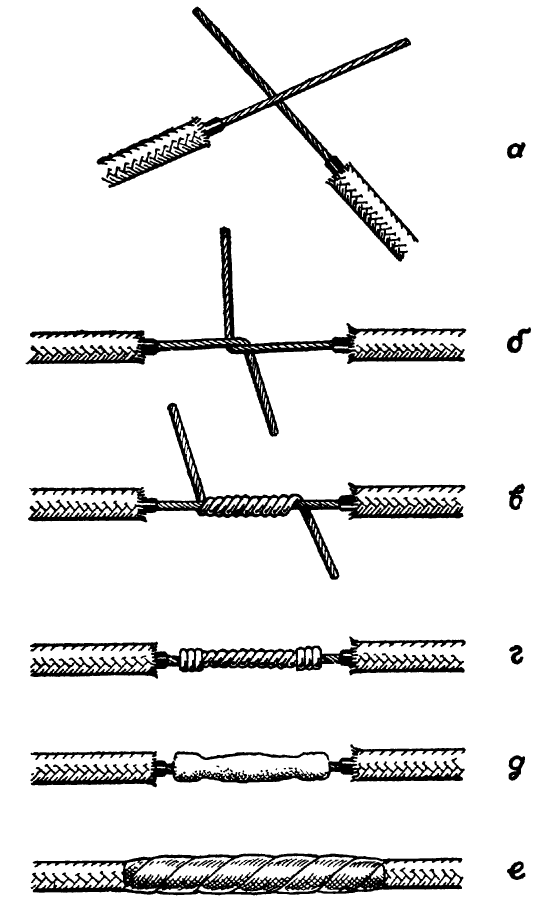

Для наращивания способом простого последовательного сплетения голые провода загибают, сдвигают навстречу до пересечения и скручивают винтом в противоположные стороны.

Когда один провод перед соединением загибается и завивается вокруг второго в 2 местах (у изоляции и в районе своего подогнутого края), происходит сращивание кабеля способом параллельного пересечения с жёлобом.

Подобное последовательное свивание делается с оплёткой обоих жил. Формируются два кручёных места у основания изоляционного слоя.

Соединение при содействии бандажа требуется при работе с жёстким проводом или кабелем большого сечения. Подобная методика тоже располагает параллельной и последовательной версиями. Предварительно подготавливается жила из монолитного провода более тонкого сечения, мягкая и из материала, аналогичного основному кабелю. Зачищенные концы сгибают под прямым углом, подводят друг к дружке. Подготовленная бандажная жила обвивается вокруг них равномерными оборотами.

Присоединение дополнительного провода и ветви по каждому варианту происходит параллельным способом. Разветвление бандажом различается тем, что обкручивается только присоединяемый отросток.

При интенсивном развитии электронной техники нагрузка на электрические сети возрастает. Растут и требования к надёжности спаек веток подачи тока. Соединение методом скруток постепенно отходит в прошлое. Хорошо это заметно на производственных площадях, где монтаж ведётся прогрессивными способами, а устаревшие сростки заменяются.

Порядок работы

Зачистка проводов

Поэтапный алгоритм скрутки можно рассмотреть на примере сплетения многожильного и моножильного шнура. В данном случае лучше работать в технике ответвления:

1. Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
2. Размещение термоусадки на одном из кабелей.
3. Обезжиривание отрезков без изоляции специальным средством.
4. Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
5. Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
6. Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
7. Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.

Технология пайки и лужения

Простой способ лужения

Приступая к пайке или лужению проводов, важно последние разместить горизонтально таким образом, чтобы жало паяльника беспрепятственно касалось всех сторон. Некоторые «специалисты» рекомендуют размещать токопроводящие жилы вертикально, но делать это не стоит, поскольку капли припоя могут начать растекаться

Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться

Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются

Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться. Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются.

Технология пайки немного отличается, поскольку здесь требуется большее количество припоя. На токопроводящие жилы наносится флюс и паяльником прогревается до равномерного распределения расплавленной капли. В случае необходимости процедуру можно повторить.

Для чего нужно хорошая скрутка?

Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:

• площади поверхности в месте контакта;
• наличия окисной плёнки на жилах.

Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.

пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится

Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.

Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.

Что такое скрутка провода и чем она опасна

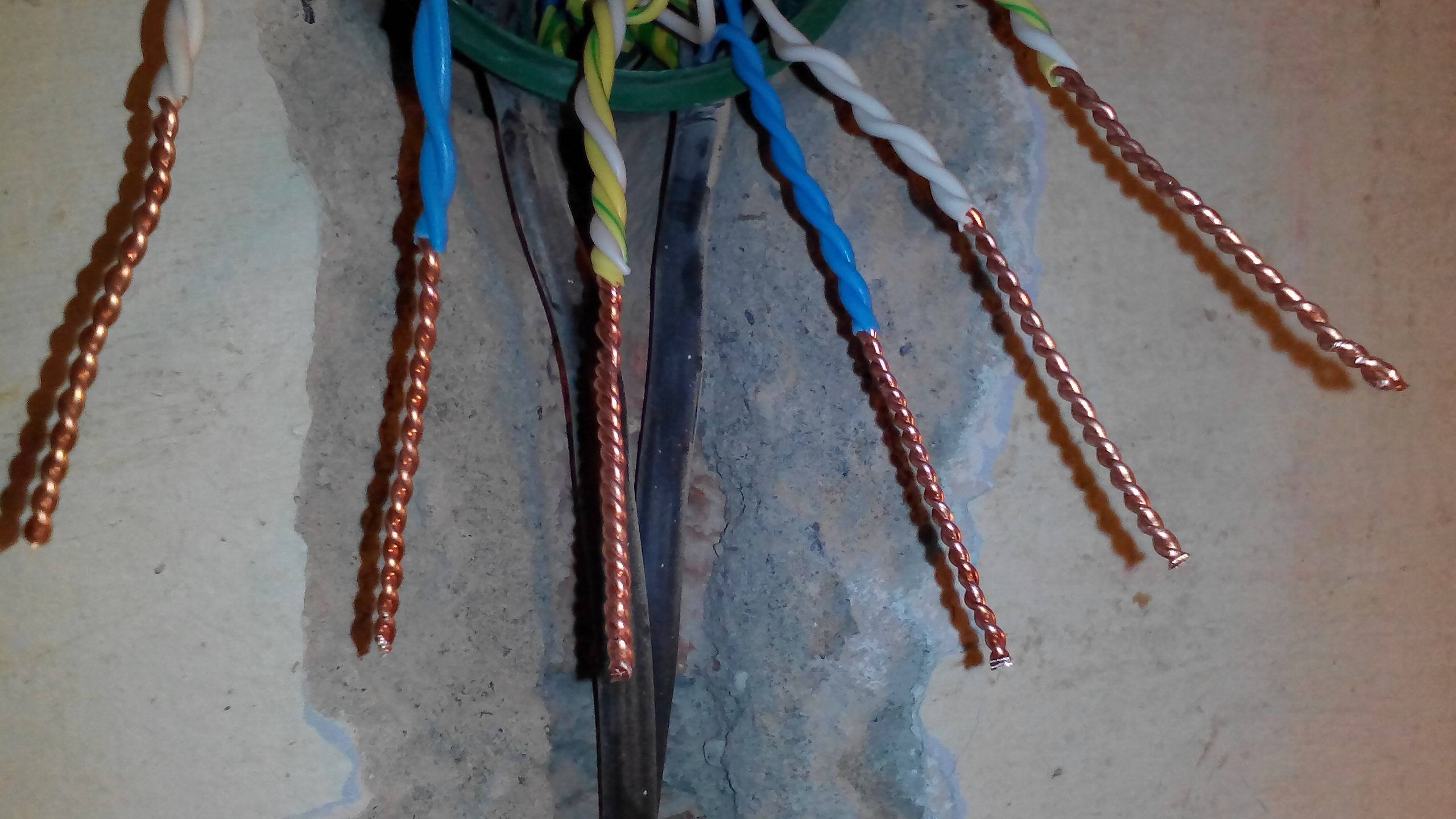

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ (пункт 2.1.21.), простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Моя рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление

Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля. В их числе следует отметить сварку

Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление

В их числе следует отметить сварку. Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

• скрутка;
• сварка;
• пайка;
• опресовка;
• клеммные колодки;
• самозажимные клеммники (клеммы WAGO);
• колпачки СИЗ;
• болтовой зажим.

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

• материал (сталь, медь, алюминий);
• количество скручиваемых элементов;
• сечение;
• место проведения работы (дом, улица, в земле и т.д.).

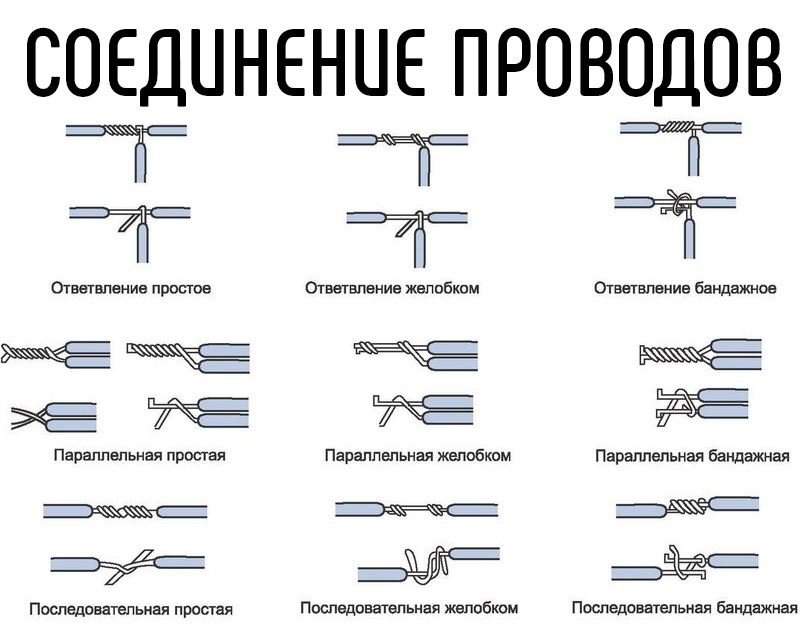

Разновидности скруток

Разновидности скруток

Правильно сделав скрутку проводов, можно получить надежный и плотный участок. Мастера прибегают к различным видам соединения – безопасным и прочным:

• Бандаж – к двум отрезкам прикладывается дополнительный и оплетает вокруг них. Так создается дополнительное усиление участка.
• Желобок – при параллельной технике одна жила остается неподвижной, а вторая обвивается вокруг нее. Этот вид подразумевает проделывание одним кабелем 3-4 витка вокруг второго. Затем первый прокладывает плотно параллельно второму и снова делается 3-4 витка;
• параллельное соединение. Два проводника со снятой на одинаковом уровне изоляцией укладываются рядом. Кончики плотно перекрещиваются и закручиваются в любую сторону.

В каких случаях скрутка недопустима

В некоторых случаях недопустима скрутка в распределительной коробке.

И важно отметить, что такое крепление постепенно ослабевает с течением времени. Это связано с постоянной упругой деформацией стержней. В месте крепления сопротивление передачи увеличивается, что приводит к перегреву провода

В этом случае соединение повреждается. Только правильно выполненная скрутка обеспечат длительный срок службы

В месте крепления сопротивление передачи увеличивается, что приводит к перегреву провода. В этом случае соединение повреждается. Только правильно выполненная скрутка обеспечат длительный срок службы.

В некоторых ситуациях, из-за характеристик такого соединения, его даже нельзя считать пригодным для прокладки проводов. Таким ограничением может быть ток в электрической цепи, превышающий 3 А. Также категорически запрещается использовать этот тип скрутки, если коробка расположена в легковоспламеняющемся материале.

Если электрик является профессиональным электриком, ему также запрещено использовать этот тип скрутки. В противном случае ему грозит уголовная ответственность, вплоть до уголовного преследования. Мастер, соединяющий провода таким методом, подвергает клиентов потенциальному риску. В случае возникновения пожара (что не редкость при использовании скрутки проводов) вина полностью лежит на электрике. По этой причине сегодня мастера избегают использовать этот метод при выполнении своих профессиональных обязанностей.
