Что такое диммируемые светодиодные лампы и их отличия от обычных

Функции диммеров

Диммер с функциональной подсветкой клавиши не только удобен, но стильно смотрится в интерьере

Функциональность диммеров зависит от сложности устройства. Самые простые, которые можно сделать своими руками, используются только для ступенчатого либо плавного изменения интенсивности свечения лампы. Более современные модели, оснащённые микроконтроллерами, могут выполнять и другие задачи:

Тонкая настройка освещения. Диммер помогает настроить комфортную яркость осветительных приборов в зависимости от интенсивности естественного освещения на протяжении дня, ориентации комнаты по сторонам света, оформления оконного проёма, привычек и предпочтений хозяев. Это гораздо удобнее, чем подбирать для каждой группы светильников лампы нужной мощности.
Автоматическое выключение в заданное время. Эта функция избавляет хозяина от необходимости проверять каждую комнату перед сном/выходом и помогает уменьшить счета за электричество.
Экономия средств на лампы. Работая в режиме сниженной яркости, светодиодные лампы и лампы накаливания способны выполнять свои функции в 3–5 раза дольше запланированного срока.
Симуляция присутствия хозяев. Прибор включает и выключает, а также изменяет яркость подключённых к нему светильников, имитируя действия живущих в доме людей. Программа разработана специально для тех, кто регулярно покидает своё жильё и опасается проникновения грабителей.
Дистанционное управление светом: через пульт, голосовые команды, приложение на смартфоне. Это удобно не только в больших помещениях, но и спальнях, когда не хочется вечером вставать с кровати.

Диммеры можно устанавливать как для отдельной лампы/люстры, так и для группы светильников. Чаще для каждой группы осветительных приборов каждой функциональной зоны предусматривается отдельный диммер.

Помимо жилых комнат приборами этого типа снабжаются концертные площадки, театральные залы, цирковые арены и другие помещения, где плавная регулировка освещения необходима для визуального эффекта.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

Роторные — надо вращать регулятор.
Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.
Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.
Разные способы управления. Например, диммер Легранд Валена имеет клавишное управление, причем выключатель выведен на одну клавишу, а регулятор света на другую
Радиоуправляемые. Управляются от пульта дистанционного управления.
Акустические. Реагируют на определенный звук (например, на хлопок).

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Диммируемые светодиодные лампы: отличия, подключение, схема

Изменение яркости свечения лампочки используют для решения разных бытовых и коммерческих задач. Такое оснащение поможет создать комфортные условия и одновременно — бережно тратить электроэнергию.

Чтобы правильно выбрать и эксплуатировать соответствующую технику, необходимо ознакомиться с теорией и предложениями современного рынка.

Некоторым пользователям пригодятся знания о том, как создать это функциональное устройство своими руками.

Что такое диммер для светодиодной лампы

Уменьшить яркость обычной лампы накаливания можно снижением напряжения питающей сети. Если применить реостат, то необходимый результат будет получен, однако потребляемая мощность будет затрачиваться не эффективно.

Но на светодиодные лампы такое устройство не сможет оказать нужное влияние. Эти приборы работают от постоянного тока 12 вольт. Они подключаются к стандартной сети 220 V через блок выпрямления и стабилизации.

Поэтому в широком диапазоне входных напряжений будет поддерживаться неизменная интенсивность света.

Чтобы решить проблему, применяют диммер для светодиодных ламп. Это устройство обрезает часть синусоиды, снижая количество энергии на выходе. Регулируемый интервал задержки позволяет изменять нужным образом свечение светодиода.

Чем отличается диммируемая светодиодная лампа

Блок электроники, создающий импульсы нужной формы, может быть объединен с источником питания 12 Вольт. Этот вариант используют для непосредственного подключения светодиодов.

Если же запланировано применение стандартного напряжения, необходимо приобретать специальные приборы. Для примера можно рассмотреть диммируемые светодиодные лампы Gauss.

Они создаются с разными цоколями, поэтому не сложно будет подобрать подходящие к определенным патронам изделия.

В линейке этого производителя есть источники направленного и рассеянного, нейтрального, холодного и теплого света.

В них устанавливают электронные схемы, рассчитанные на импульсное питание. Обычные светодиодные лампы не приспособлены к подобным режимам. При их включении возможно появление посторонних шумов. Не будет обеспечена корректная регулировка яркости. В некоторых случаях допустим преждевременный выход из строя.

Разные технические решения

Разные диммеры выпускают для светодиодных ламп 220В. Чтобы проще было определиться при выборе, следует обратить на преимущества, возможности и недостатки следующих приборов. Они сгруппированы по способу управления:

В механических диммерах вращающаяся рукоятка упрощает выбор необходимой позиции. Эти устройства стоят недорого.
Кнопочное управление выглядит современнее. Сенсорный диммер иногда оснащают специальным экраном, на котором отображается уровень освещенности и другие технические параметры.
Удобно, если предусмотрена регулировка с помощью пульта дистанционного управления. Если светодиодная лампа и управляющий диммер связаны по радио каналу, то использование будет проще. Инфракрасный аналог придеться направлять в сторону приемника.

Диммируемая LED-лампа хорошо подходит для комплектации автоматизированных систем. Она рассчитана на многократные включения без преждевременного выхода из строя. Чтобы обеспечить управление освещением из любой точки, где есть подключение к сети Интернет, используют контроллер с блоком Wi-Fi.

Подключение диммера

Проще всего подключать диммированные лампы со встроенным блоком электроники и отдельным пультом ДУ. Ими заменяют имеющиеся источники света без вмешательства в электрическую схему. Так как светодиодные источники света потребляют не много электроэнергии, то не понадобятся более мощные защитные автоматы, другая проводка.

Сложнее, если предполагается применение низковольтного питания 12 В. Это значит, что понадобится проложить отдельный кабель. Проще работать с разборными подвесными потолками. В их конструкциях можно скрытно установить блоки питания и другие компоненты системы. Разумеется, в данном случае устанавливают светодиодные приборы на 12 В.

Производители светодиодных ламп с диммером

Среди популярных производителей можно выделить компанию Uniel, которая выпускает светодиодные лампы и диммеры. Изделия характеризуются индексом CRI 80. Яркость регулируется в пределах 10-100%. Входное напряжение изделия состоит в диапазоне 40-250В. Лампы светодиодные имеют матовую колбу. Срок эксплуатации изделия составляет 30 тыс. часов.

Выбирая диммимрованные лампы стоит отдавать предпочтение проверенным производителям, например компании Uniel

Лампы представлены в двух сериях: Palazzo Dimmable и Cristal Dimmable. Модели первой серии имеют корпус уникальной формы, оснащенный четырьмя вентиляционными каналами. Изделия с цоколем е14, е27, gu10, gu 5.3 характеризуются мощностью 5-7 Вт, интенсивностью светового потока 500-600 лм. Используются для светильников точечного и рефлекторного света. Могут иметь форму шара или свечи.

Модели второй серии представлены светодиодными диммируемыми лампами е14, купить которые можно за 320 руб. Корпус выполнен из алюминиевого сплава. Светодиоды располагаются на металлических лепестках в колбе, создавая широкий угол светопередачи до 360 град.

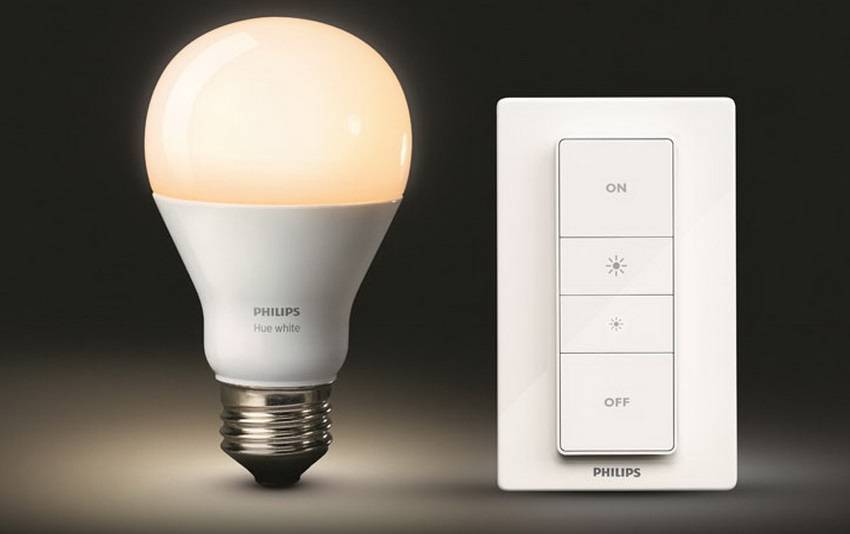

Компания Philips выпускает широкий ассортимент изделий с разным исполнением цоколя и формой корпуса. Особой популярностью пользуются диммированные лампы gx 53, применяемые в ванных комнатах в качестве точечной подсветки.

Ассортимент диммируеммых ламп компании Philips представлен различным исполнением цоколя и формой корпуса

Изделия изготавливаются по специальной филаментной технологии. Внутри корпуса образуются светодиодные нити, напоминающие светящуюся спираль. Благодаря функции Dim Tone при уменьшении яркости освещение помещения становится более теплым. Конструкция цоколя имеет скрытую систему вентиляции, благодаря чему увеличивается срок эксплуатации изделия до 40 тыс. часов. Цена светодиодной диммированной лампы находится в пределах 220-410 руб.

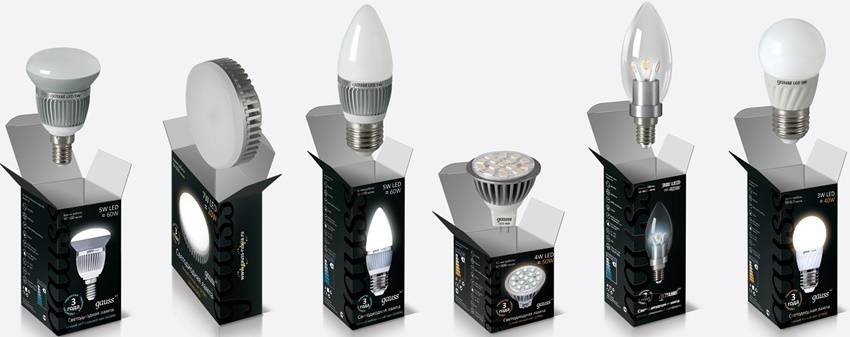

Светодиодные диммируемые лампы Gauss

Компания изготавливает широкий ассортиментный ряд осветительного оборудования, в том числе и диммируемые светодиодные лампы. Изделия характеризуются входным рабочим напряжением 185-265В и индексом цветопередачи, равным 90.

Модели представлены в двух цветовых температурах: 2700 и 4100 К. Время работы ламп достигает 35 тыс. часов. Производитель выпускает такие типы ламп:

филаментные изделия в виде шара или свечи, мощностью 5Вт, с величиной светового потока 420-450 лм;
софитные диммируемые светодиодные лампы gu 5.3 220V и gu10 с величиной светового потока 500-530 лм;
консольные изделия с цоколем g9 мощностью 3 Вт со значением светового потока 280-300 лм.

Компания Gauss выпускает широкий ассортиментный ряд осветительного оборудования

Отдельно можно выделить дополнительную функцию в виде шагового диммирования светодиодных ламп. Изделия характеризуются специфическим принципом работы. В составе конструкции уже присутствует встроенный в цоколь элемент, благодаря которому регулируется яркость. Лампа может работать от сети со стандартным напряжением 180-240 В.

Купить диммируемую светодиодную лампу е27 можно за 250 руб. Их выпускают в форме свечи или шара мощностью 7-70 Вт в двух цветовых значениях 2700 и 4100 К. Гарантийный срок службы лампы составляет 3 года.

Изготовление и применение светодиодных диммируемых ламп стремительно набирает обороты. Еще недавно осветительные светодиодные устройства не могли использоваться со светорегуляторами. Проблема была решена после внедрения диммера в конструкцию осветительного элемента. Важным условием для длительной работы устройства является соответствие рекомендуемым параметрам. Поэтому, прежде чем купить диммируемую светодиодную лампу е14 или е27 следует подробно изучить характеристики изделия.

Видео: Подключение различных типов ламп к диммеру

Enter the text or HTML code here

Схема подключения

Диммируемая лента разных видов (монохромная, полицветная) монтируется на основании схемы, которая для каждого случая будет разной. Однако общим для всех вариантов является необходимость соединения контактов диммера и блока питания.

В случае подключения одноцветной светодиодной полосы в схеме присутствуют следующие аппараты: питающий элемент, светорегулятор, непосредственно, сама лента. Если планируется монтаж полицветного источника света, добавляется еще и контроллер.

В каждом из случаев необходимо тщательно подбирать блок питания и диммер 12В. В случае, когда мощность подключенных осветительных приборов превосходит значение данного параметра питающего элемента, в схему добавляется усилитель. Ленточные приборы обычно предлагаются в бобинах, которые вмещают полосу длиной 5 м.

Чтобы получить отрезок более короткий, можно разрезать ленту, для чего на корпусе предусмотрены специальные насечки. А с целью подключения намного более длинной полосы (например, несколько лент длиной до 5 м каждая), используют параллельное подключение ленточных приборов.

Причем рекомендуется использовать отдельный блок питания 12В для каждой из таких полос. Пример схемы с диммером:

На рисунке показан блок питания 12В, соединенный последовательно со светорегулятором, к которому уже подключена диммируемая светодиодная лента. Такой вариант подсветки не требует сложных знаний и большого опыта в подобных работах, поэтому его можно легко собрать расположить в нужном месте своими руками.

Разбираем все за и против

Основные плюсы установки диммера вместе со светодиодными лентами:

удобство эксплуатации подсветки, в особенности, когда управление осуществляется пультом;
более широкие возможности, так как вместо монтажа нескольких осветительных приборов с разным уровнем интенсивности освещения можно установить полоску на базе диодов, которая при необходимости будет служить ярким или приглушенным светом;
несложный монтаж, благодаря чему лента сравнительно быстро устанавливается своими руками.

Об особенностях использования различных видов светорегуляторов уже шла речь выше.

Но у импульсных исполнений имеется одна особенность, которая негативно влияет не только на восприятие освещения, но еще и на самочувствие (повышенная утомляемость, головная боль, снижение работоспособности и прочее).

Это объясняется тем, что некоторые модели (чаще всего это более дешевые исполнения) импульсных регуляторов характеризуются мерцанием, интенсивность которого в большей мере ощущается на минимальных уровнях яркости свечения.

Но сегодня предлагаются микроконтроллеры, способные работать в аналоговом и в импульсном режиме, что решает данную проблему.

Таким образом, при выборе диммера необходимо руководствоваться уровнем его мощности

Важно, чтобы значение данного параметра соответствовало подаваемой на прибор нагрузке. В точности также подбирается и блок питания. Необходимо учесть способ управления (пультом, настенным регулятором и прочее), а также возможность выполнить монтаж своими руками

Светодиодная лента монохромная и цветная подключается к светорегулятору сходным образом. Но в случае с полицветным исполнением будет возможность не только менять интенсивность светового потока, но еще и включать разные режимы свечения. Эти действия выполняются специальным пультом

Необходимо учесть способ управления (пультом, настенным регулятором и прочее), а также возможность выполнить монтаж своими руками. Светодиодная лента монохромная и цветная подключается к светорегулятору сходным образом. Но в случае с полицветным исполнением будет возможность не только менять интенсивность светового потока, но еще и включать разные режимы свечения. Эти действия выполняются специальным пультом.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

Модель	Мощность в Вт	Стоимость в руб
ANYA AYA2200121	61-501	650
ANYA AYA2200123	61-501	650
Asfora EPH6400121	601	490
Asfora EPH6500121	601	1200
Asfora EPH6500123	601	1200
Asfora EPH6600121	314	1000
Asfora EPH6600123	314	1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Подключение своими руками

Демонстрация правильного соединения проводов

Установка светорегулятора не составляет труда для обычного электрика и даже человека, только немного знакомого с такой работой. Для подключения выносного диммера достаточно соединить провода, подключив одну сторону к проводке, а противоположную — к светильнику (чтобы «фаза» и «ноль» не перепутались, все провода маркируются). Модульные, как уже упоминалось, монтируются на DIN-планку в электрощите. Эту работу лучше поручить профессионалу, чтобы случайно не нарушить работу соседних элементов.

Обратите внимание на расположение контактов для подключения проводов

Процедура монтажа настенного регулятора аналогична работе с обычной розеткой. Опишем подробнее правила работы и требования техники безопасности:

определите фазовый провод индикаторной отвёрткой;
отключите подачу электроэнергии в комнату/квартиру (в зависимости от возможностей щитка);
соедините фазовый проводник и проводу диммера с маркером «L», а нулевой подключите к проводу с обозначением «N». Это можно сделать методом скручивания (обеспечивает большую площадь контакта проводников) или специальными зажимами (удобнее и быстрее, особенно для новичков).
поместите прибор в подрозетник и отрегулируйте его положение с помощью регулировочных болтов;
установите декоративную крышечку;
подключите питание и проведите эксперимент.

Если ваш диммер позволяет включать/выключать свет, он ставится вместо стандартного выключателя; если модель поддерживает только режим изменения степени освещённости, она монтируется последовательно с выключателем (перед ним).

Подробная инструкция по подключению диммера (видео)

Обладая этими знаниями, вы без труда сможете найти подходящий светорегулятор и самостоятельно сделать свой дом более комфортным и технически продвинутым.

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.
