Как сделать искрогаситель на дымоход своими руками: пошаговое руководство

ТОП-3 мангала для кафе

Приведем несколько примеров хороших профессиональных мангалов.

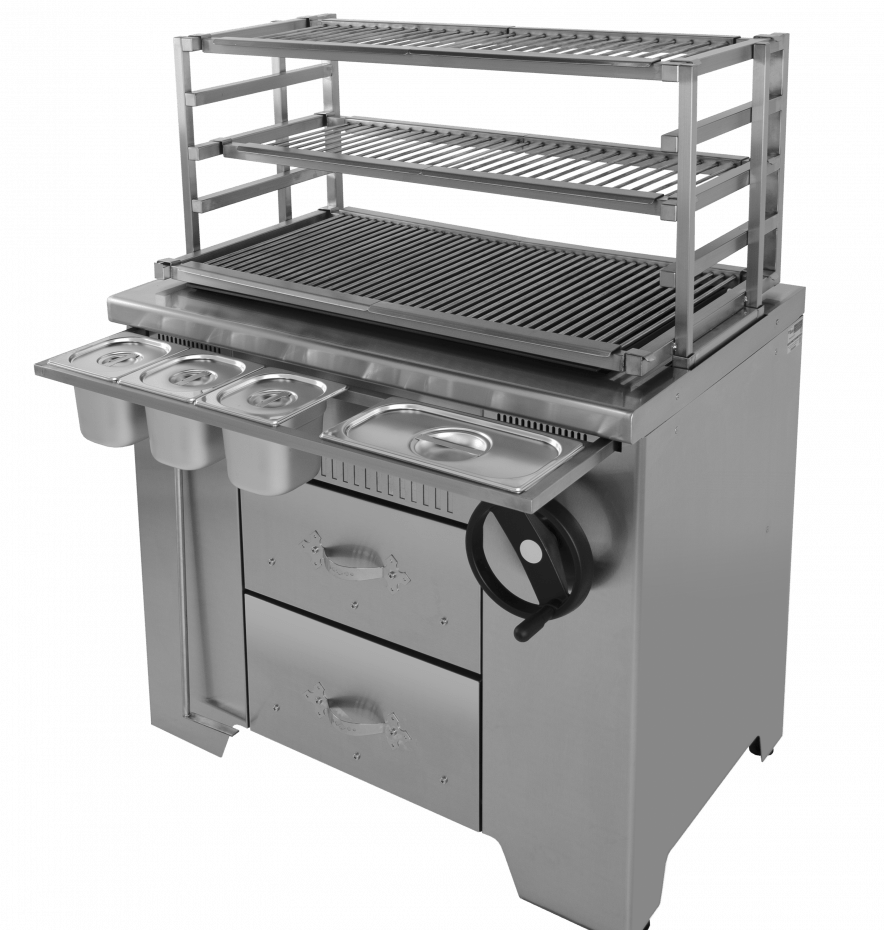

Grill Master УММ/2 (ROBATA L1200) 11314

Многофункциональный твердотопливный мангал с богатой комплектацией. В этой капсульной модели предусмотрена плавная регулировка уровня нагрева, имеется подъемный механизм для регулировки положения решеток и 5 уровней для сеток.

Корпус устройства, сетки и решетки изготовлены из нержавеющей стали. Основной очаг выполнен из чугуна и жаропрочной стали, а колосник очага — из чугуна.

Характеристики изделия:

• Материал — нержавеющая сталь, жаропрочная сталь, чугун.
• Габариты — 100х61,7(82,7)х142,2 см.
• Вес — 197 кг.
• Гарантийный срок — 12 месяцев.
• Эквивалентная мощность — 39 кВт.

Плюсы:

• Комплектация — есть шампуры для шашлыка, решетки, гастроемкости и прочие функциональные элементы.
• Умеренный вес конструкции.
• Возможность одновременно и жарить продукты, и подогревать готовые блюда.
• Компактность мангала.

Минусы:

Гидрофильтр, искрогаситель и колеса необходимо заказывать отдельно.

Гриль-мангал JOSPER PVJ076-3

Мангалы испанского бренда Хоспер пользуются хорошим спросом благодаря высокому качеству изделий, их надежности и долговечности. Модель PVJ076-3 относится к новой линейке и представляет собой большую напольную гриль-зону с тремя выделенными рабочими поверхностями. В каждой секции помимо топки обустроен свой подъемный механизм для решеток. А за счет выверенного угла наклона лишний жир и масло стекают с решетки в жиросборный коллектор.

Характеристики изделия:

• Материал корпуса — нержавеющая сталь.
• Материал жарочной поверхности — чугун.
• Габариты — 299,5х90х161 см.
• Вес — 921 кг.

Плюсы:

• Есть колеса с системой фиксации для удобной транспортировки конструкции.
• Привлекательный дизайн мангала.
• Уникальная система вентиляции.
• Усиленная конструкция.
• Быстрый разогрев — до 20 минут.

Минусы:

• Требуется высокая вытяжная мощность — минимум 5,5 тыс м3/ч.
• Необходимо много свободного места. Не менее 30 см до легковоспламеняющихся предметов и не менее 10 см до прочего оборудования на кухне.

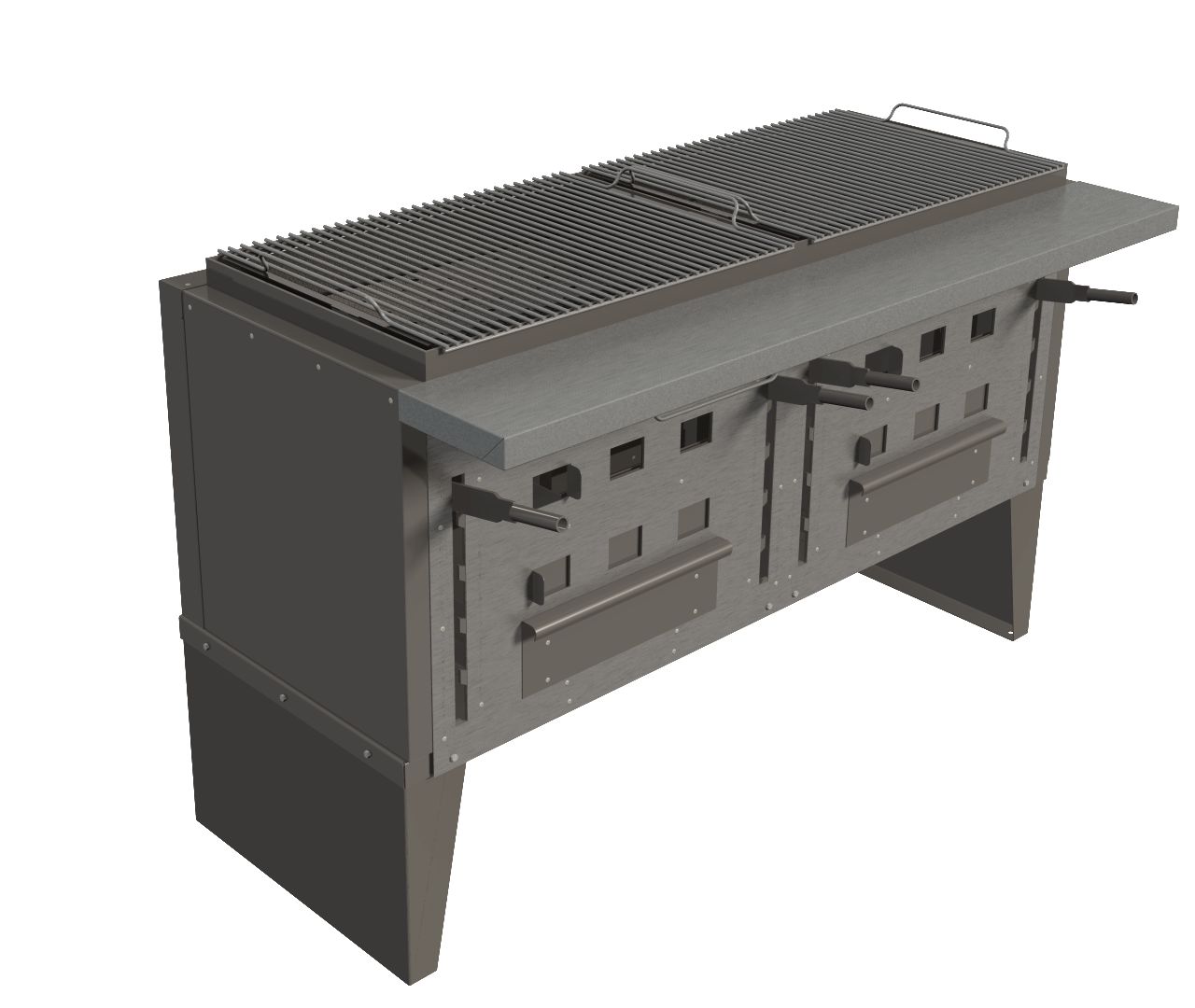

VESTA Vega2

Открытый угольный мангал напольного типа. Его корпус выполнен из нержавеющей стали толщиной 5 мм, что обеспечивает высокую прочность изделия. Имеется механизм регулировки поддува для лучшего контроля температуры углей, а также рычажный механизм регулировки высоты колосника. В узле подъемника решетки колосника также предусмотрены дополнительные сменные стенки из пятимиллиметровой стали. Гриль поставляется полностью собранным.

Характеристики изделия:

• Материал корпуса — нержавеющая сталь.
• Материал решетки — котельная жаропрочная сталь.
• Материал обшивки, стола — нержавеющая сталь.
• Габариты — 141,5х76,8х95 см.
• Вес — 114 кг.

Плюсы:

• Доступная цена.
• Можно расширить функционал за счет коптильни, подставки под казан и решетки для шампуров. Размер последней можно менять под длину имеющихся шампуров.
• Не надо собирать мангал, так как он поставляется готовым к работе.
• Сравнительно небольшой вес.

Минусы:

Для подключения к вентиляции потребуется специальная комплектация с водяным искрогасителем.

Монтаж

Установка искрогасителя — достаточно простая, но довольно опасная процедура. Для нее требуется вылезть на крышу, что само по себе довольно рискованная затея, если нет опыта подобных работ. Поэтому перед началом работ надо обзавестись средствами страховки и действовать не в одиночку — иногда инструменты вырываются из рук и падают вниз. Надо, чтобы кто-то позаботился о безопасности и подал упавшие принадлежности.

Сам монтаж прост. Понадобится полоса асбеста (можно использовать асбестовый шнур для уплотнения печных дверок). Кроме этого, надо запастись жаростойким герметиком и ключами для затяжки хомута искрогасителя.

Установка производится в следующем порядке:

• примерка. Устанавливают искрогаситель, не затягивая хомут, и отмечают линию размещения крепежного элемента на трубе;
• снимают искрогаситель. Обматывают участок трубы, отмеченный ранее, асбестом. Закрепляют обмотку жаростойким герметиком и дают ему немного схватиться:
• устанавливают искрогаситель на место, затягивают хомут.

Установка искрогасителя на дымоход

Мнение эксперта Ловкачев Борис Петрович Банных дел мастер знающий всё о парении

Монтаж достаточно прост. Можно заранее позаботиться о демонтаже — покрыть резьбу на затяжном винте слоем смазки, герметика или другого материала. Это не всегда дает ожидаемый эффект, но попытку сделать не помешает.

Усадка бани — причины, особенности, полезные советы

Смола в бане — опасность, способы удаления, полезные советы

Регистрация бани на участке: как это сделать

Муравьи в бане: способы борьбы и меры профилактики

Как сделать искрогаситель на дымоход своими руками: совета теплотехника

Сноп искр, вылетающий из дымохода – зрелище завораживающее. Однако эта красота становится причиной возгорания крыши и всей постройки, особенно когда речь идёт о деревянной бане.

Искрогаситель для дымохода легко можно сделать своими руками

Обезопасить себя от этого можно установив искрогаситель на печную трубу.

Что такое искрогаситель и как он работает

Искрогаситель на дымоход – это приспособление в виде насадки на верхушку печной трубы. Имеет сетку и зонтик сверху из металла.

Принцип работы искрогасителя прост. Дым вместе с несгоревшими частичками топлива (искрами) поднимается по дымоходной трубе. Сталкиваясь с металлической сеткой или решёткой, искры гасятся. При этом тяга отопительного прибора не ухудшается, ведь дым и горячий воздух решёткой не задерживается.

Эта конструкция проста в изготовлении и установке, но крайне важна, поскольку  помогает избежать пожара. Также она защищает трубу от засорения листьями, птичьими гнёздами и прочим мусором.

Искрогасители необходимы не только для деревянных крыш. Некоторые кровельные материалы также могут воспламеняться или пострадать от искр, например мягкая черепица, битум, полимерные материалы, ондулин.

По пожарным нормам требуется установка искрогасителя на трубу в таких случаях:

• При эксплуатации твёрдотопливных систем отопления (котлы, титаны, печи, камины).
• На постройках, которые разогреваются отопительными приборами до высоких температур (баня, сауна). Установка искрогасителя на трубу котельной обязательна.
• На крышах с деревянной несущей системой или кровельными материалами, которые легко воспламеняются.

Виды искрогасителей на дымоход

Простейшие модификации, изготовление которых не займёт много времени и средств:

• Искрогаситель со стенками из сетки или металлических прутьев. К нему дополнительно устанавливают крышку-дефлектор.
• Искротушитель в виде сетчатой крышки для дымохода.

Выбирая тип конструкции из всех возможных вариантов, учитывают необходимую силу тяги и вид топлива. Искрогаситель в виде сетки, забиваясь сажей, снижает тягу. Дефлектор типа Цаги, наоборот, усиливает.

Чтобы сэкономить, не обязательно покупать фабричную модель. Каждому хозяину под силу сделать и установить искрогаситель своими руками.

Простейший способ изготовления дефлектора типа Цаги, не требующий сложных инструментов и дорогостоящих материалов:

1. Приобрести металлическую сетку с ячейкой 3–5 мм. Более густая быстро забьётся сажей и пылью и перестанет свободно пропускать дым. Предпочтительна сетки жёсткого типа, она не деформируется от высокой температуры.
2. Подготовить отрезок трубы нужного диаметра.
3. Вырезать из сетки прямоугольник, длиной чуть больше, чем окружность трубы.
4. Обернуть сеткой трубу с нахлёстом в пару сантиметров, сделав кожух из сетки. Прихватить сваркой края и закрепить его на отрезке трубы.
5. Из тонколистовой стали соорудить конус, края которого будут выходить за решётчатый фильтр.
6. Установить конус выше сетки, на каркас из металлических прутиков, чтобы между сеткой и грибком было некоторое расстояние.
7. Готовый сетчатый фильтр с дефлектором устанавливается на дымоход и закрепляется.

Металлическую сетку легче согнуть, если постукивать по ней молотком. Этим снимается напряжение с металла, и он становится податливым для деформации.

Лист нержавейки или алюмоцинка (толщиной 0,5–1 см), жёсткая металлическая сетка, отрезки стальной проволоки, стальные заклёпки, ножницы для резки металла, струбцины, болгарка, сварочный аппарат, линейка, карандаш.

Ещё один вариант, как сделать искрогаситель на трубу бани своими руками:

• Произвести точные замеры диаметра отверстия дымохода
• Нарисовать чертеж будущих деталей
• По чертежу сделать макеты из картона, по ним вырезать металлические детали
• Установить металлические прутики
• Сварить места соединения деталей
• Выступы зачистить болгаркой
• Дополнительно зафиксировать части конструкции стальными заклёпками
• Установить собранный искрогаситель на дымоход
• Проверить надёжность фиксации

Нюансы установки своими руками и эксплуатации

Для правильной установки искротушителя, диаметр его входной трубы делается в соответствии с диаметром дымоходной трубы. Простейший вариант монтажа – когда дефлектор просто плотно вставляется в дымоход. Но надёжнее закрепить его саморезами или болтами.

Конструкция искротушителя требует регулярной очистки от копоти и сажи, поэтому она делается съёмной, приваривать к дымоходу нельзя.

Для качественной работы искрогасители нужно регулярно очищать от мусора, копоти и сажи. Иначе свободный выход продуктов горения затруднится.

Необходимые материалы

Пламегаситель печи можно изготовить из самого разнообразного метала, однако помните свойства, ведь даже на оголовке температура может достигать внушительных величин. Более того, метал должен отвечать определенным характеристикам:

• не ржаветь;
• быть антикоррозийным.

Как правило, можно использовать даже обычную – заборную сетку. К ней применимы все требования перечисленные выше. Но, учитывайте еще один значимый фактор, искрогаситель на трубу дымохода можно устанавливать только с определенным размером ячейки. В противном случае, слишком большие отверстия не принесут нужного результата, а маленькие даже снизят тягу.

Сетка из нержавейки

Совет. Сетка очень сложно сгибается, поэтому чтобы снять напряжение с неё, воспользуйтесь молотком, обстучите ее, и она станет мягкой и податливой. Не используйте слишком толстые прутья, будет быстрей забиваться сажей конструкция. Лучше отыщите тонкие стальные провода, они идеально подойдут для затеи.

Нужно позаботиться об инструментах, без них как понимаете ничего не получиться сделать. Итак, минимальный набор:

• Молоток.
• Рулетка.
• Пассатижи.
• Ножницы.
• Отвертка.
• Болгарка.
• Дрель.

По возможности лучше пользуйтесь сварочным аппаратом. Но, помните, что не каждый аппарат способен сварить тонкий металл. Нужен специальный «автомат». Это будет надежней, чем обычная связка проволокой.

Другие схемы искрогасителей

Иногда вместо традиционных дефлектора и сетки владельцами бань используются другие устройства, предотвращающие разлет искр из дымохода.

https://youtube.com/watch?v=u7wempxB0Eg

Чаще всего используются такие способы защиты от искр:

1. На верхний край дымохода надевается отрезок трубы, торец которой намертво заварен. В боку трубы вырезается несколько отверстий, через которые будет проходить дым.
2. Есть достаточно простая конструкция, для обустройства которой сетка вваривается во внутреннюю часть дымохода. Проблема этой схемы заключается в том, что загрязненную сетку придется полностью вырезать.
3. При постоянных ветрах на участке дымоход можно закрыть хорошим дефлектором, но если ветра не будет, то пользоваться баней не выйдет – тяги не будет.
4. Для защиты можно также обустроить дымоход с несколькими коленами. Искры будут гаситься за счет изгибов. Кроме того, такая конструкция немного увеличит количество тепла, отдаваемое в баню.

Заключение

В данной статье были рассмотрены наиболее распространенные искрогасители для бани. Собирать данные устройства можно даже своими руками – особой сложности в этом нет, а все существующие схемы достаточно просты.

Значение искрогасителя

Зачастую для растопки банных печей используют твердое топливо. Порой наблюдается различие в качестве материала, что приводит к искрообразованию. Искра представляет собой раскаленную частицу, несгоревшую при растопке. С потоком раскаленных газов она направляется вверх по дымоходной трубе и вылетает наружу. Такое явление может привести к неприятным последствиям.

Искры очень часто приземляются на крышу или деревянные элементы строения. Ветром их может разнести на несколько метров вокруг, что приводит к появлению очагов возгорания. Сухая листва, хвоя, трава, сено, окружающие сооружения, деревья – все это может загореться от одной искры. Для погашения раскаленной частицы надо обеспечить ее контакт с элементами и поверхностями, обладающими большим уровнем теплопроводности. Так раскаленная искра потеряет тепловой потенциал еще во время своего движения по дымоходной трубе. Другими словами, она просто потухнет.

Для достижения преждевременного ослабления искрового теплового потенциала сверху трубы устанавливается искрогаситель. Этот элемент позволяет поймать искры при выходе их наружу. Правильно сделанный и установленный пламегаситель снижает риск возникновения пожара бани (сауны), окружающих построек.

Монтаж искрогасителей имеет ряд преимуществ:

Делаем сами

Теперь разберемся с тем, как же соорудить искрогаситель в домашних условиях.

Главным требованием к такому устройству является размер ячеек сетки: он не должен превышать 5 мм. При этом прохождению газа ничего не должно мешать.

Недостаток искрогасителя состоит в том, что ему свойственно забиваться сажей. Как уже говорилось ранее, это происходит из-за большого содержания смол в дровах. Для того чтобы устройство работало в прежнем режиме, сетку необходимо регулярно очищать от остаточных продуктов сгорания.

Прежде чем приступить к работе, требуется подготовить все инструменты, которые могут понадобиться в процессе. Среди них отмечают следующее:

• болгарка;
• аппарат для сварки деталей;
• плотный картон;
• простой карандаш;
• линейка;
• листы из стали;
• металлическая сетка.

Для создания искрогасителя существует определенный порядок действий:

1. Осуществляются все необходимые замеры. К этому этапу относится измерение отверстия дымохода. По полученным результатам на плотном картоне выполняется построение чертежа будущих элементов, которые затем аккуратно вырезаются.
2. С помощью полученных шаблонов необходимо вырезать из стальных листов все нужные детали. Для этого этапа потребуется болгарка.
3. Можно приобрести готовую металлическую сетку или сделать ее самостоятельно, используя прутики, которые не превышают 6 мм в диаметре.
4. С помощью сварочного аппарата детали соединяются между собой. В дальнейшем все швы необходимо обработать с помощью болгарки.
5. Для более плотной фиксации применяются специальные заклепки, изготовленные из стали.
6. После выполнения всех предыдущих работ проводится монтаж искрогасителя на дымовую трубу. Желательно закрепить его как можно плотнее.

Для этого устройства рекомендуется использовать тонкую сталь. То же самое касается и прутьев.

Опытные специалисты советуют сделать сетку из металла «более послушной». Для этого необходимо воспользоваться молотком, ударив по ней несколько раз. Подобные действия помогут снять с металла напряженное и натянутое состояние и сделать его податливым к деформациям.

При желании искрогаситель можно дополнить с помощью дефлектора. Для этого требуется вырезать из стали своеобразный козырек, затем согнуть его. Все полученные сгибы нужно закрепить с помощью специальных заклепок. В результате должен получиться элемент в виде конуса, диаметр которого будет немного больше диаметра дымовой трубы. Готовое изделие необходимо прикрепить к искрогасителю. В качестве креплений применяются заклепки из стали.

Согласно всем строительным нормам и правилам, это устройство необходимо устанавливать в тех сооружениях, в которых отделочный материал стен и крыши состоит из легковозгораемых веществ. Но и при их отсутствии подобная конструкция, защищающая от горячих искр, не будет лишней. Прибор поможет обезопасить окружающее пространство от возгорания.

Обслуживание и уход

Пламегаситель для печи нуждается в обслуживании, поэтому рассматриваются следующие основные моменты по очистке:

— визуальный осмотр;

— чистка раз в полгода;

— физическая проверка крепежей;

— замена сетки раз в три года.

Мастер может залезть на верх и просто поработать щеткой по металлу. Тут стоит учитывать материал изделия. Некоторым рекомендуют только жесткую химию. Если в составе используются кислоты, корпус не пострадает.

Однако не стоит забывать о сеточки. Часто устанавливаются фильтры, и они также не любят химию. Люди замечают, что если часто заниматься чисткой, то налет не такой большое. Удается справиться со всем при помощи обычной щеткой.

Вместе с тем, надо понимать, что каждый месяц проблематично подыматься наверх. Плюс не учитывается загруженность бани. Далее владельца осматривают крепежи. Как вариант, используется внешний осмотр. Если налет, с одной стороны, появляется активнее, самое время задуматься.

Второй метод заключается в физической проверке. Тут необходимо использовать металлический предмет, чтобы раскачать конструкцию. Если она стоит на своем месте, нет необходимости проводить дополнительные работы.

Пару слов о строении и работе прибора

Гаситель искр, поставленный на дымоход, станет настоящей находкой, особенно, если дом или банька расположены рядом с лесом. Ведь раскаленные искры в ветреную погоду могут с легкостью преодолеть 300-метровую дистанцию до близстоящей сосны.

А это прямая угроза пожара, от которой следует застраховать себя и свое имущество, поставив защитный прибор на дымоход.

Зачем нужен гаситель искр

Прибор для гашения искр необходим, если для кровли были использованы материалы, которые могут легко загореться при попадании на них искры. Конечно, такое декоративное покрытие – это не лучший выбор. Но, на практике часто пренебрегают безопасностью, чтобы реализовать оригинальную дизайнерскую задумку.

Искрогаситель нужен, если на участке придомовой территории расположено здание бани, сауны или прочего сооружения, где планируется разогрев до высокой температуры. Дерево, из которого изготавливают стены бани, может с легкостью загореться от случайной искры.

Хорошо, когда для кровли выбирают жаропрочный материал, который способен выдержать неоднократное столкновение с огненными искрами

И конечно же, когда в доме оборудована частная система отопления и горячего водоснабжения. Здесь котел будет разогреваться до высокой температуры, чтобы обеспечить потребности в тепле и горячей воде. Без установки гасителя искр при обустройстве дымохода здесь не обойтись.

При разогревании котла образуется сильный жар, а искры по прямому дымоходу легко вылетают на улицу, образуя захватывающе-ужасное зрелище

Строение и принцип работы искрогасителя

Прибор для гашения искр имеет простое строение и понятный принцип работы. В зависимости от модели искрогасителя будет отличаться его строение и внешний вид.

Но, во всех вариантах общим будет наличие металлического элемента, выполненного из сетки или цельного листа. Также, имеется основание, на которое крепятся все остальные детали и крышка, препятствующая свободному вылету искр.

Составные элементы: 1 — корпус, 2 — сетка, 3 — элемент подавления искры, 4 — крышка. Прибор для разбивания и гашения искр может иметь различное строение. А роль искрогасителя может выполнять как сетка, так и цельная металлическая пластина (+)

Принцип работы искрогасителя состоит в том, чтобы препятствовать свободному движению искр, летящих по трубе дымохода. Этому способствует его строение, обеспечивающее многократное изменение направления движения искры, натыкающейся на различные препятствия.

Так, ударившись о металлическую сетку с мелкими ячейками, искра разбивается, ее скорость уменьшается, а направление движения меняется. При повторном столкновении с очередным препятствием с металлической поверхностью конструкции, искра и вовсе может погаснуть, так и не вылетев за пределы дымохода.

Важно, чтобы конструкция искрогасителя предусматривала свободное движение газов, но мешала движению искр

Сетка из нержавейки с мелкими ячейками способна помешать искрам, но она никак не повлияет на свободное перемещение газов за пределы дымохода.

Популярные модели

Искрогасители для дымохода бывают разными. Выделяют два основных вида, которые используются чаще всего:

1. Искрогаситель-кожух. Такие приборы часто создают своими руками из подручных средств.
2. Искрогасители-дефлекторы. Такие модели предназначены не просто для того, чтобы гасить твердые частицы. Они усиливают тягу в дымоходе путем перенаправления потоков ветра.

Искрогаситель-кожух

Искрогасители-кожухи пользуются популярностью благодаря простоте конструирования. Можно собственноручно сделать отверстия в трубе или присоединить к ней насадку-сетку. Отрицательным свойством такого устройства является необходимость периодической ревизии искрогасителя.

Рекомендуем ознакомиться: Как самостоятельно построить столбчатый фундамент из ПВХ труб — пошаговая инструкция

Сетка и перфорации быстро забиваются. На них оседают продукты горения и тяга постепенно снижается. Это обуславливает необходимость часто прочищать такой искрогаситель. Есть модели кожухов, которые продаются уже в собранном виде, их нужно только присоединить к дымоходу.

Искрогаситель-дефлектор

Искрогасители-дефлекторы более современные устройства. Они имеют эстетичный вид и не снижают тягу в трубе. Такие искрогасители могут оснащаться сетками и перфорациями.

Отличительной особенностью такого устройства является наличие места сужения. Оно способствует увеличению тяги внутри искрогасителя. Такой феномен подчиняется закону Бернулли: в местах с меньшим сечением трубы увеличивается скорость потока, при этом снижается его давление. Снижение давления приводит к увеличению тяги.

Место сужения может находиться в любой части искрогасителя. Существуют разные модели. Некоторые из них по строению напоминают искрогаситель-кожух, но отличаются лучшей аэродинамичность.

Отрицательные свойства таких искрогасителей те же: их сеточки и перфорации быстро забиваются твердыми частицами. Эта проблема была решена в Центральном аэрогидродинамическом институте (ЦАГИ). Искрогасители, которые там конструировали, носят название института.

Искрогаситель-дефлектор ЦАГИ включает в себя:

• Нижний цилиндр — патрубок. Он является продолжением трубы дымохода.
• Место сужение между патрубком и диффузором.
• Диффузор — расширенная часть искрогасителя.
• Крышка-зонтик. Она защищает устройство от осадков и крепится на расстоянии от диффузора с помощью ножек.
• Наружный цилиндр или обечайка. Это цилиндр большого диаметра, который крепится снаружи к искрогасителю и способствует перераспределению газов вверх и вниз.

Такой искрогаситель позволяет тушить горячие частицы и усиливать тягу. Он не способен задерживать копоть.

Краткий обзор конструкции

Искрогаситель для дымохода может быть выполнен в виде:

• Перфорированной заслонки на срезе дымовой трубы. Данный тип является самым простым, если не сказать примитивным решением проблемы подавления искр. Искрогаситель на трубу бани своими руками можно быстро изготовить, если просто насверлить отверстий в металлической пластине, которую потом закрепить на срезе трубы. Эффективность искрогашения будет очень высокой, поскольку площадь отверстий будет значительно ниже по отношению к площади всей пластины. Соответственно ухудшится тяга и качество дымоудаления в целом. В скором будущем проблема еще более усугубиться, поскольку проходное сечение отверстий будет снижаться за счет накопления нагара непосредственно на пластине, в зоне истечения дымовых газов;
• Сетчатый колпак, надеваемый на трубу. В таком варианте решения проблемы, свободному истечению дыма из трубы практически не создается препятствий, но и эффективность работы такой конструкции будет сравнительно невысокой. При обильном выделении снопа искр существует объективная вероятность того, что какая то их часть, беспрепятственно прорвется сквозь сетчатый заслон;
• Искрогаситель для бани в виде дефлектора. Такая конструкция работает следующим образом. На устье трубы надевается глухая пластина, плоскость которой некоторым образом выгнута наружу. Сама она возвышается на высоких ножках на уровне примерно 150 — 270 мм от среза дымохода. Истечению дыма абсолютно ничего не мешает, гашение искр происходит за счет соударения вылетающих искр с холодной металлической пластиной, в результате чего искра мгновенно теряет свою температуру и изменяет траекторию движения. Кроме всего прочего, такая система защищает устье трубы от попадания в него атмосферных осадков и посторонних предметов. В то же время следует отметить, что при сильных порывах бокового ветра возможен снос искр до их контакта с дефлектором. Очевидно, что при сильном ветре искры быстро теряют свою температуру, но, тем не менее, теоретическая возможность воспламенения существует;
• Самой эффективной является комбинированная система искрогашения и только ее по праву можно называть системой. Она состоит из глухой дефлекторной пластины и сетчатого обрамления пространства ниже ее. Диаметр отвора сетки должен составлять порядка 3,5 — 4 мм. Предельно допустимым значением следует считать значение 5 мм. Выходящие из трубы искры в большей части гасятся от контакта с пластиной и резко теряют свою динамику, окончательно гашение происходит от контакта с сетчатой боковиной. Она же препятствует явлению искроуноса во время порывов бокового ветра.

Пошаговое изготовление и установка искрогасителя своими руками

Рассмотрим вариант пошагового изготовления искроуловителя с зонтом дефлектором, состоящий из корпуса, сетчатой конструкции и дефлекторного колпака.

Необходимые материалы и инструменты

Для самостоятельной сборки такого искроуловителя вам понадобятся следующие инструменты:

• приборы для измерения (рулетка-сантиметр, уровень и т.п.);
• отвертка, струбцины, пассатижи и молоток;
• заклепки в наборе или сварочный аппарат;
• ножницы по металлу, болгарка, дрель и сверла.

Чертеж и схемы

Приведем пример сборки простого искрогасителя на основе общего базового чертежа.

Обозначим основные составляющие и попутно расскажем, как их изготовить:

1. Патрубок цилиндрический – стакан, который будет надеваться на трубу дымохода. Для изготовления понадобится металлический лист. Вырезаем из него прямоугольник с длиной, равной длине окружности, лежащей в основании (Рис. 2).

Рассчитать нужные габариты можно по формуле: «L = π × D», где L — длина, π≈ 3,14, а D – нужный диаметр цилиндра. Получившуюся полосу аккуратно изгибаем при помощи трубы, например, в конус, совмещаем края, сверлим на них несколько отверстий и скрепляем заклепками.

1. Металлосетка – сеть с ячейками. Лучше всего приобрести готовую сетчатую основу из нержавейки. Цилиндр на ее основе изготавливается по той же схеме, что и стакан.
2. Защитный колпак-зонт– здесь главное правильно выполнить выкройку конуса. Для этого вычисляем требуемый радиус заготовки, используя формулу: «С = √ (h² + (D/2)²)», где C — длина боковой составляющей конуса, h — требуемая высота, D — диаметр. Готовую вырезанную развертку аккуратно сворачиваем конусом (Рис. 3)
3. Стойки для соединения деталей в единую конструкцию – изготавливаются из того же листового металла. (Рис. 4) Длина стоек определяется размерами конструкции, с учетом нужного запаса снизу (примерно 20 мм под 1-2 заклепки для крепления к стакану). Лучше размещать эти элементы под углом к вертикали — от трубы до краев зонта.

Теперь о сборке. К патрубку «стакану» крепим стойки на 1-2 заклепки. В пространство между стойками-держателями вставляем сетчатый цилиндр так, чтоб он немного вошел в нижний патрубок и уперся в конус. Теперь выставляем грибок — подгибаем монтажные площадки стоек, чтобы они плотно прилегли к внутренней части конуса. Сверлим сквозные отверстия через стойки и зонт, после чего окончательно фиксируем всю конструкцию.

Расчет размеров

Прежде чем приступить к работе нужно замерить габариты дымоотвода, в соответствии с которыми будут отображены эскизы приспособления.

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Особенности монтажа

Грамотный монтаж зависит от размеров деталей устройства. При малейшем несоответствии диаметров установить искроуловитель на трубу не получится. Для соединения отдельных элементов используют сварочный аппарат. Получившиеся после сварки стыки нужно хорошенько зачистить. Для окончательной фиксации понадобятся заклепки или кронштейны.

Заключение

Искрогаситель для бани, в целом ряде случаев, является необходимым элементом оснащения печной системы домашней бани или сауны. По ряду требований СНиП, а именно, при использовании кровли из битумного материала, а также в случае если печь, в качестве топлива использует каменный уголь или каменноугольный брикет, оснащение им трубы — дело обязательное. В большинстве случаев, мы считает полезным оборудовать этим нехитрым приспособлением свою баню, тогда можно гарантированно снять многие риски использования банной печи, в любых погодных и климатических условиях. Все — таки стоит перестраховаться, ведь Москва сколько раз сгорала, а мы о каких — то банях.
