Резистивный кабель
Двужильный (одножильный не рассматриваем ввиду неудобности его подключения) резистивный кабель состоит из одной токопроводящей жилы и одной греющейся (1), внутренней изоляции (2), металлической оплетки (3) и наружной термостойкой изоляции из полимера (4). Под действием силы тока происходит нагрев жилы, которая в свою очередь отдает тепло объекту. Резистивный кабель также часто используют при монтаже теплого пола.
Для работы резистивного греющего кабеля в обязательном порядке необходимо использовать терморегулятор, который предотвратит его перегрев. Также он греет одинаково по всей длине, а значит расход электроэнергии будет максимальным (в сравнении с саморегулирующимся). Главное преимущество резистивного изделия над саморегулирующимся — это относительно невысокая цена. Например, в среднем 1 погонный метр хорошего резистивного кабеля мощностью 10 Вт/м будет стоить около 150 — 200 рублей, в то время, как саморегулирующийся при той же мощности будет стоить порядка 500 — 600 рублей метр.
Обычно резистивный провод продается в комплекте с вилкой и термостатом в концевой муфте. В зависимости от модели и области применения термостат может быть выставлен на разные температуры. Например, у кабеля SpyHeat SHFD, предназначенного для обогрева трубопровода, термостат рассчитан на включение при понижении температуры ниже 5°С. Это означает, что когда температура у основания термостата падает ниже 5°С, то он запускает работу кабеля. Именно поэтому термостат необходимо располагать в самой верхней точке трубы — там, где температура падает ниже всего. Если разместить наоборот, то может получиться, что самый холодный участок трубы будет замерзать, а термостат так и не включится.
Преимущества и недостатки
Как и любое изделие, саморегулирующий греющий кабель имеет свои достоинства и недостатки. Помимо надежности и простоты в конструкции нагревательный проводник имеет следующие плюсы:
- вся длина нагревается равномерно и однородно;
- саморегулирующийся греющий элемент устойчив к перепадам напряжения;
- экономия в электроэнергии, при достаточно высокой мощности расход электрической энергии будет сравнительно небольшим;
- такая конструкция считается более безопасной, даже при перехлесте она надежно защищается от перегрева;
- практически нет необходимости в обслуживании;
- нет ограничения по длине.
Саморегулирующий греющий проводник имеет и свои минусы. К недостаткам такой конструкции относят:
- относительно высокая стоимость метража продукции;
- кабель выпускается мотками в большом объеме и в большинстве случаев отсутствуют заводские муфты и сальники для соединения, а также трубки для изоляции (все это необходимо будет докупать самостоятельно).
Вот мы и рассмотрели устройство и принцип работы саморегулирующего греющего кабеля. Надеемся, теперь вам стало понятно, как работает этот нагревательный проводник и где его можно применять!
Как подключить греющий кабель. схема
Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.
Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.
Но схема везде одна и та же.
Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.
А здесь рассмотрим кратко основные принципы.
Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:
Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.
Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

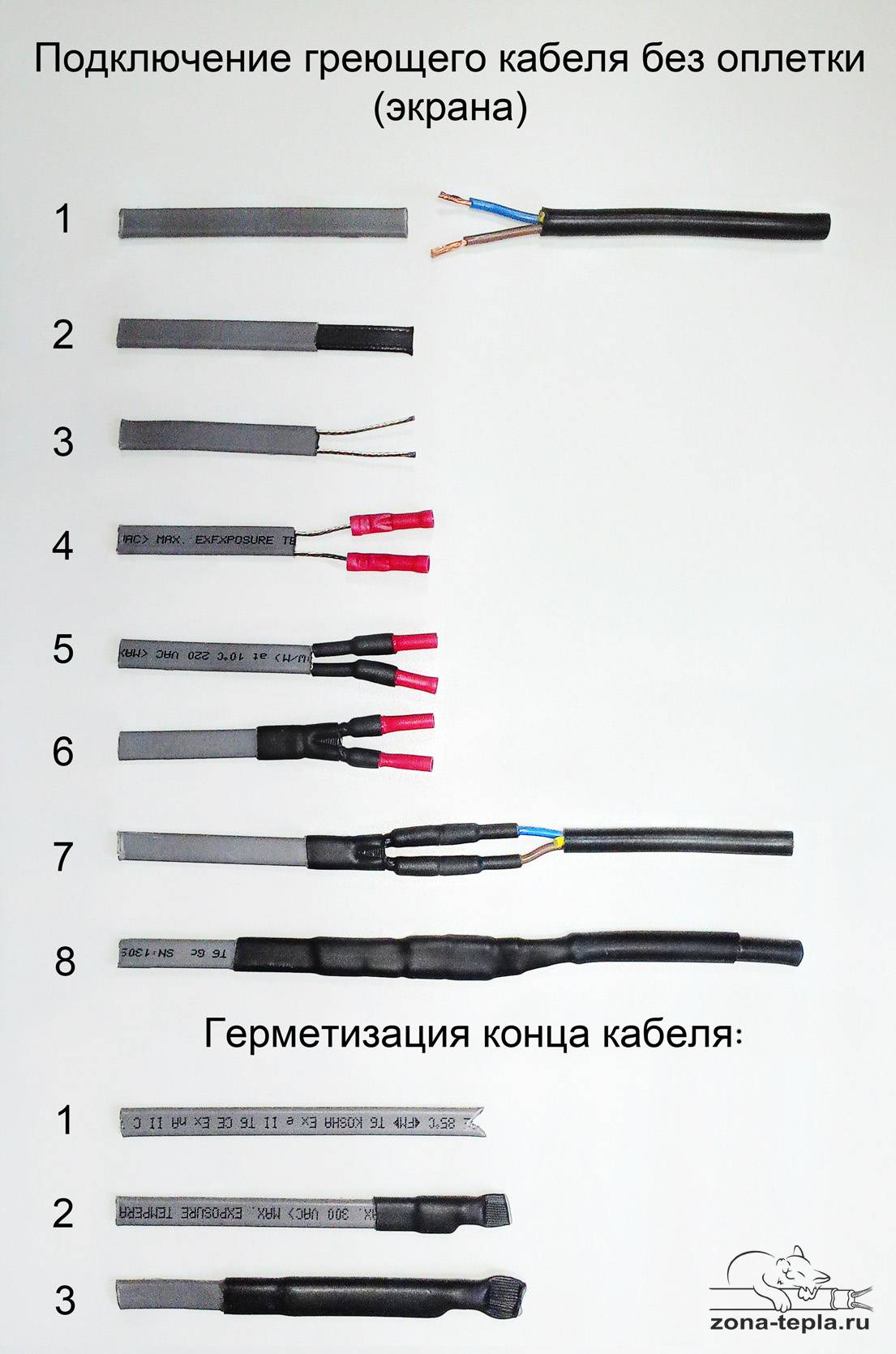

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:

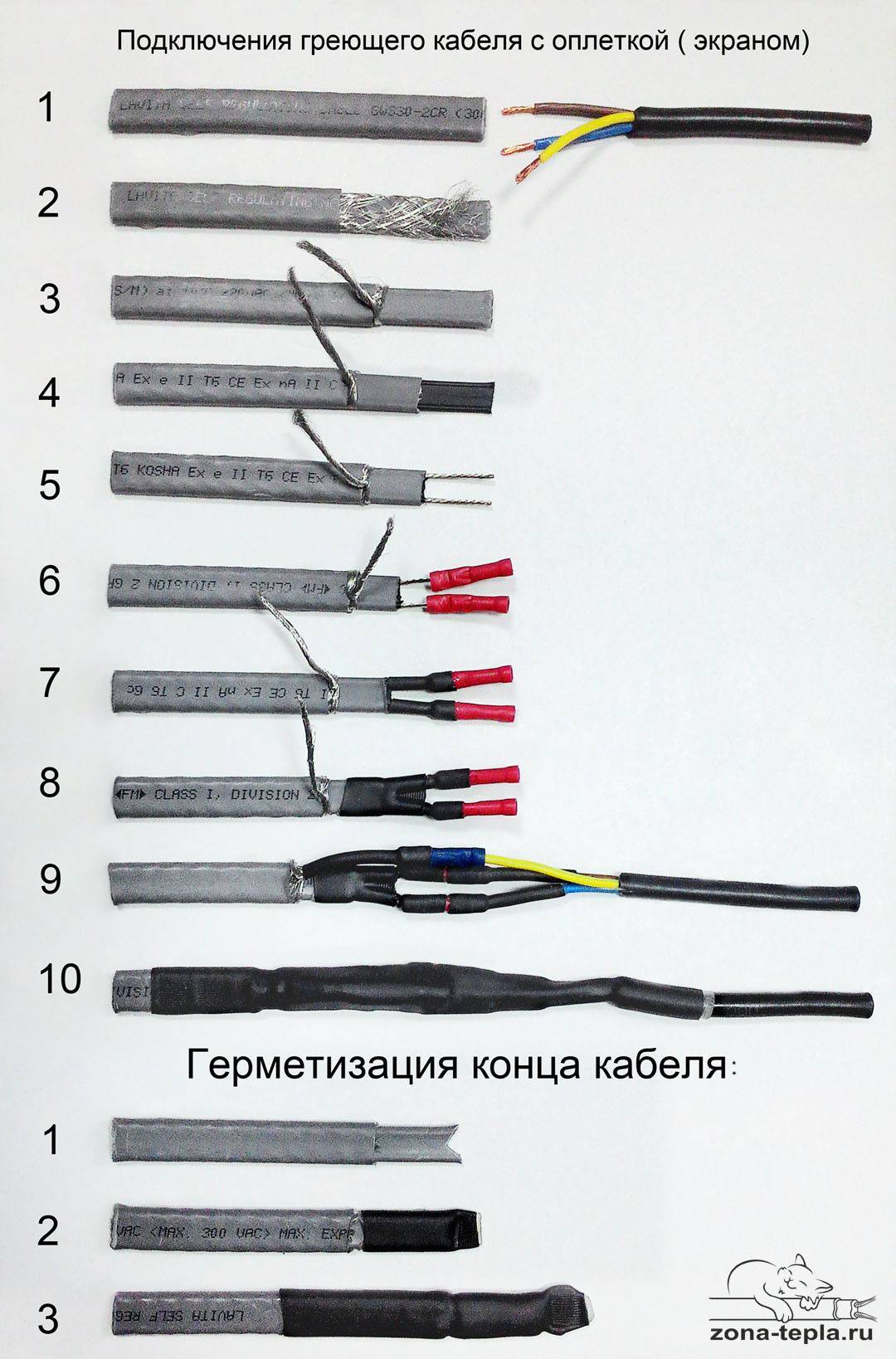

Подключение экранированного саморегулирующегося нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:

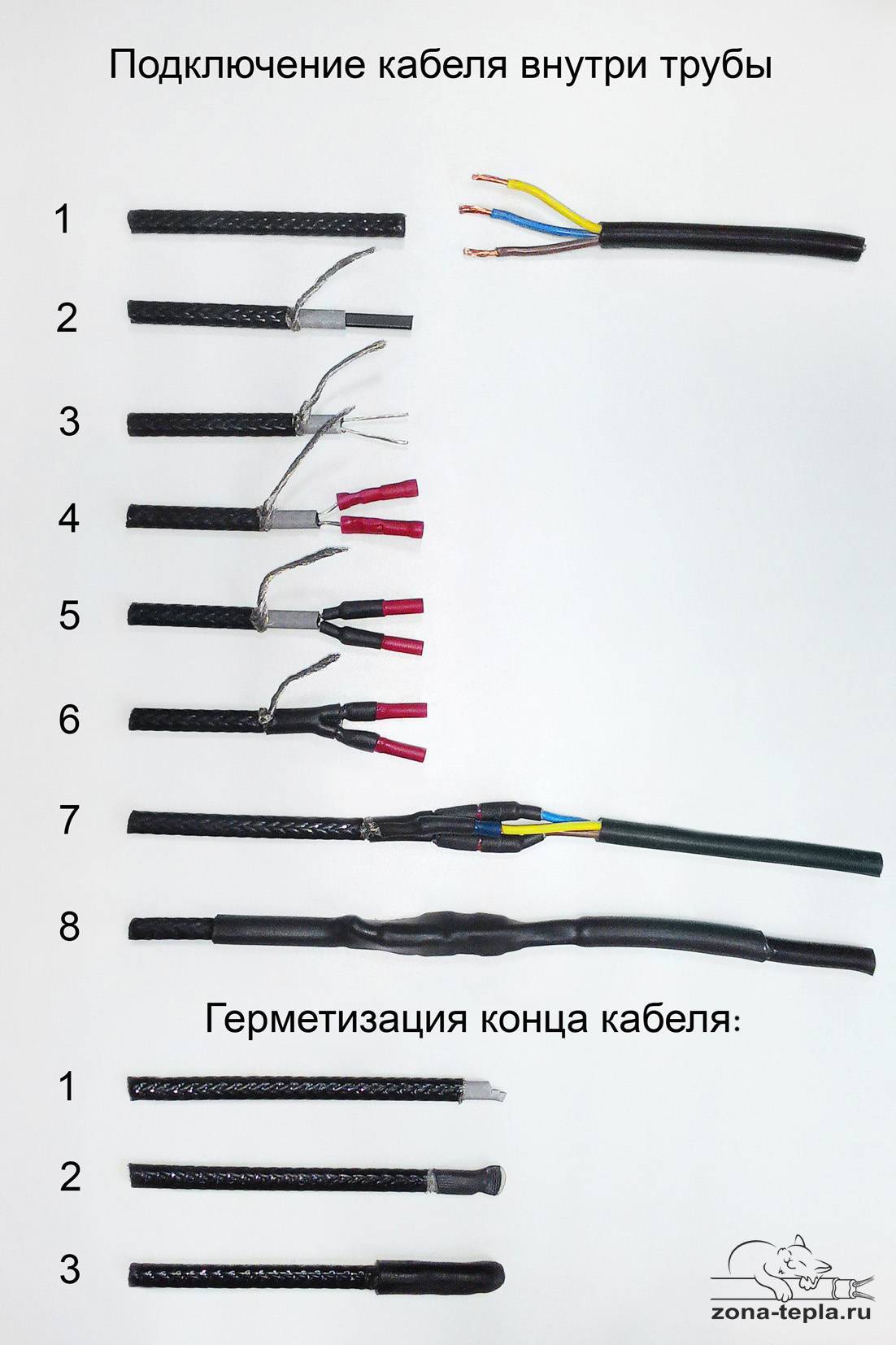

Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья: >>Греющий кабель внутри трубы подключение:
Если кабель без оплетки, то нужно просто запитать его от сети:
И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:
Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:
Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:
Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:
Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.
Монтаж внутри трубы
Вопросы и ответы
Я позволю себе ответить на ряд часто задаваемых вопросов, так или иначе связанных с кабельным обогревом трубопроводов.
Как крепить кабель к трубе?
На водопроводную трубу он наматывается спирально и фиксируется на ней алюминиевым скотчем. К канализационной трубе проложенный вдоль нее кабель можно просто приклеить скотчем. Именно алюминиевым: он отражает тепловое излучение и за счет этого увеличивает нагрев трубопровода.
Обогрев участка водопровода с винтовым вентилем.
Иногда прочности скотча недостаточно, и он рвется при попытке прижать упругий нагревательный элемент к трубе. Я решал эту проблему двумя способами:
- Обычным скотчем фиксировал кабель, а потом обматывал его алюминиевым;
Просто и эффективно.
- Полиэтиленовыми стяжками притягивал кабель к трубе, а потом наклеивал вдоль нее алюминиевый скотч.
На фото использованы оба способа крепления: обычным скотчем под алюминиевым и полиэтиленовыми стяжками.
Можно ли укладывать греющий кабель в водопроводную трубу?
Да. Для его ввода используется специальная муфта с обжимающимся при затягивании гайки резиновым или силиконовым уплотнителем.
Устройство ввода кабеля в водопровод.
А в канализацию?
Да, но с оговорками.
Это должен быть прямой участок сточной системы, на котором заведомо не возникают засоры. При прочистке засора тросом вы намотаете обогреватель на него;
Наиболее разумная схема обогрева: кабель уложен снаружи трубы в теплоизоляцию.
Как подобрать удельную мощность кабеля?
Для утепленных труб или при открытой прокладке в регионах с теплым климатом:
- Водопровод — 10 ватт/м;
- Канализация диаметром 50 мм — 16 ватт/м;
- Канализация диаметром 110 мм — 30 ватт/м.
При открытой прокладке в холодном климате мощность увеличивается до 16, 30 и 45 ватт соответственно.
Особенности выбора греющих кабелей
Саморегулирующийся греющий провод с требуемой мощностью должен быть выбран исходя из знания таких параметров:
- материал, из которого произведены трубы;
- толщина теплоизоляции;
- диаметр трубы;
- теплопотери, которые необходимо полностью перекрыть.
Номинальная мощность кабеля указывается на маркировке изделия и обычно соответствует температуре окружающей среды +10°С. Рекомендуемые значения диаметра труб и толщины теплоизоляционного материала представлены в таблице.
Таблица 1
| Диаметр трубы, мм | Толщина изоляции, мм |
| 15 | 20 |
| 20 | 20 |
| 25 | 30 |
| 32 | 30 |
| 40 | 40 |
| 50 | 50 |
| 65 | 65 |
Если водопровод сделан из полимерных материалов, то греющий кабель по мощности не должен превышать значение 17 Вт/м. В ином случае существует риск выхода из строя водостока по причине перегрева труб. Также следует учитывать, с какой целью будет использован греющий провод: поддержание необходимой температуры и обогрев трубопроводов (с учетом условий взрывоопасных и агрессивных сред), система антиобледенения канализации либо высокотемпературных трубопроводов, обогрев труб в коттеджах, частных домах.
Выбор мощности греющего кабеля зависит от диаметра и толщины стенок труб
Разновидности нагревательного кабеля
Как подключить греющий кабель: способы монтажа
Способов монтажа греющего кабеля на водопровод существует, как уже говорилось, два:
- Внутренний. Элемент заводится внутрь.
- Наружный. Крепеж кабеля осуществляется намоткой вдоль трубы.
Подключение термокабеля следует производить, строго придерживаясь прилагаемой инструкции (схемы).
Внутри трубы
Этот способ подходит не для каждой трубы. Ее сечение должно быть не менее 40 мм. Если отойти от этого правила, то в трубах малого диаметра нагревающий элемент частично перекроет поток воды.
Таким способом обустроить обогрев длинной трубы будет сложно, а вот для коротких участков этот вариант является наиболее рациональным способом.
На вертикальных участках удобнее всего прокладывать этот элемент сверху вниз. Процесс проходит с использованием уплотнительной муфты и тройника – первая не дает соскользнуть шнуру.
Такой монтаж, зачастую, целесообразнее внешнего, из-за ремонта или же замены элементов. Здесь все проще – вынимается старый и заводится новый. В этом случае во время прокладки труб нужно предпринять меры для быстрой замены кабеля – первые многие мастера монтируют без уголков и муфт – трубу просто плавно выгибают. Так кабель беспрепятственно вынимается и легко заводится новый при необходимости.
Существует еще один метод, когда в трубу закладывается два кабеля, один из которых подключен, а другой держат в резерве не под напряжением. Так, в случае выходя из строя первого кабеля, задействуют другой, исправный, и не нужно никаких земельных работ и прочих «раскопок». Недостаток этого метода в том, что это обходится довольно дорого, и не каждый домовладелец на это соглашается.
Наружный монтаж
Намотка элемента снаружи трубы характерна тем, что этот способ не очень надежен и удобен в том плане, что если элемент выйдет из строя, то его придется раскапывать, а это очень трудоемко и сложно (в зависимости еще, где и как он закопан). Большую роль играет время года, когда из-за промерзания грунта это сделать будет практически невозможно.
Что до самого выполнения наружного монтажа, то осуществить его вдоль трубы легко. Пошагово:
- Нагревательный элемент фиксируют с одного края посредством самоклеющегося стекловолокна или же пластиковых хомутов, которые выдерживают высокую температуру.
- Шаг крепления держателей – 30 см. Металлические крепления не используются!
- Длина нагревательного элемента равна длине трубы, которая будет обогреваться.
Так осуществляется так называемый линейный монтаж, который существует помимо монтажа по спирали, при котором кабель навивают по всей длине. Он особенно актуален в том случае, если трубы заглублены в грунт.
В первом случае нагреватель крепят не снизу или сверху, а в положении «8 часов» или же «4 часа».
Навивают кабель на трубы среднего или же большого диаметра, размеренным шагом. Достоинства навивочного способа в том, что контакт при этом максимальный и нагрев тоже. К минусу можно отнести повышенный расход материала, в отличие от линейного способа.
Виды греющего провода с характеристиками
Греющий кабель для водопровода.
Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.
Производится 2 вида нагревательных проводов — резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.
Основная характеристика всех греющих кабелей — мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.
При выборе греющего провода учитывают и другие характеристики, в числе которых:
- Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
- Предельная рабочая температура — характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
- Максимально допустимая температура в отключенном состоянии.
Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.
Виды саморегулирующихся греющих кабелей
Принцип работы саморегулирующегося греющего кабеля заключается в изменении теплоотдачи в зависимости от температуры внешней среды. Это обеспечивается за счёт полупроводящей матрицы, окружающей нагревательные элементы. Продукция применяется в разных сферах, что сказывается на конструкции саморегулирующегося греющего провода, его характеристиках и особенностях экранирования.
По сфере применения
В зависимости от области использования выделяют следующие виды самогреющего кабеля:
- Для обогрева труб – применяют для подогрева водопроводов и канализации;
- Для тёплых полов – укладываются в стяжку, под керамическую плитку;
- Для подогрева бетона – используются при заливке фундаментов, стен монолитных сооружений;
- Кровельные – применяют для защиты от обледенения карнизов, желобов, водосточных труб;
- Почвенные – закладываются в грунт для обогрева теплиц, парников;
- Резервуарные – используют для защиты от переохлаждения ёмкостей с разными жидкостями.
При проектировании учитываются особенности сферы применения, условий эксплуатации, внешних воздействий.
По характеристике нагрева
Выпускают следующие виды термокабеля:
- Низкотемпературный – рабочая температура 65 градусов. Предназначен для зашиты от обледенения водосливных систем, водопроводов, резервуаров;
- Среднетемпературный – нагревается до 120 градусов. Используется для обогрева трубопроводов, которые периодические подвергаются пропарке, в антиоблединительных системах на крышах в условиях суровой зимы;
- Высокотемпературный – рабочая температура 190-200 градусов. Применяется для обогрева трубопроводов большого диаметра, ёмкостей увеличенного объёма, крыш промышленных предприятий и складов.
По экранированию
Выпускают неэкранированные и экранированные алюминиевой или медной фольгой термокабели. Модели с дополнительной защитой использую снаружи помещений, в системах дренажа и канализации. Дополнительная оболочка защищает матрицу и жилы от механического повреждения, но увеличивает стоимость продукции. По этой причине там, где нет риска внешнего воздействия, применяют неэкранированный прогревочный термокабель.
Конструктивные особенности
Как устроен проводник? В основу его конструкции входят стальные жилы (одна или две) в зависимости от этого резистивный нагревательный кабель разделяется на два вида: с одной и с двумя жилами. Токопроводящую жилу изолируют специальным материалом. В некоторых видах в конструкцию входит два слоя изоляции. На изолирующий материал наносится защитный экран из металла (экранизирующая оплетка). Ее назначение – это защита от механических повреждений, а также использование в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.
Резистивный греющий кабель с одной жилой обладает одной нагревательной токопроводящей жилой, которая занимает всю длину конструкции. Применение такого устройства считается самым оптимальным по затратам, так как он устойчив к воздействию высоких температур пластика. Электропитание подводится с двух сторон приспособления. Такая схема может образовывать некоторые границы в плане монтажа, так как возникает надобность возвращать греющий проводник к точке его соединения. Также возникает необходимости использовать дополнительные системы питания.
Конструкция с двумя жилами включает два провода: нагревательный и токопроводящий. Электрический ток подается на один конец провода, а на другой конец устанавливается муфта. При составлении проекта этот вариант конструкции использовать гораздо комфортнее.
Основные виды греющих кабелей
Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.
Резистивный провод
Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.
Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.
Саморегулирующийся провод
Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.
Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.
Инструктаж по подключению обогрева
Как выбрать саморегулирующийся греющий кабель
Эффективный принцип действия, безопасность и возможность экономно расходовать электроэнергию делают этот класс электрооборудования актуальным для разных сфер деятельности. При выборе стоит иметь на руках расчёт мощности, выполненный теплотехниками, учитывать вид термокабеля, метод его установки, рекомендуемую область применения.
Вид
Одним из главных критериев выбора является температура. Для организации кабельной системы обогрева бытовых трубопроводов лучше работать с низкотемпературными секциями. Сопротивление и сечение таких проводов позволяет нагреваться до 60-65 градусов. Подогревать водосливную систему дома, карниз крыши, террасу или дорожку, дверную коробку с рольставнями лучше с помощью среднетемпературных комплектов. Более мощный провод рекомендуется использовать в промышленных целях.
Метод установки
Выбор методики как подключить греющий кабель зависит от особенностей трубопровода и подогреваемой среды. Если нагревать питьевой водопровод секцией с оболочкой из инертного фторопласта, то можно использовать внутренний монтаж. Провод с защитой из ПВХ лучше применять для трубопроводов с технической водой. Без экранирования устанавливают только по внешней поверхности труб, дополнительно защищая слоем теплоизоляции. При организации кабельного обогрева карнизов, желобов используют самоклеющиеся алюминиевые ленты.
Сфера применения
Тепловой кабель используют в разных областях. При создании оборудования учитывают особенности внешнего воздействия. Провода для карнизов и желобов защищают от солнечного ультрафиолета. Греющий кабель для бетона должен выдерживать высокие механические воздействия и быть устойчивым к агрессивной щелочной среде. Для оборудования, предназначенного для обогрева резервуаров большого объёма, подбирают сопротивление, которое обеспечивает безопасную эксплуатацию большого по длине провода. По этим причинам для каждой сферы применения стоит подбирать специальный греющий термокабель.
Другие критерии
Одним из критериев выбора является мощность. Она должна быть оптимальной: нагревать до заданной температуры с минимальным расходом энергии. Для бытовых трубопроводов достаточно 10-15 Вт на метр. Карниз и водосливную систему лучше греть секциями мощностью 30-60 Вт. Греющий кабель для тёплого пола должен иметь показатели на уровне 100-150 Вт на кв.м., чтобы прогреть стяжку и финишное покрытие.
Достоинства подогрева канализации
Обогрев канализационных труб греющим кабелем изнутри имеет целый ряд преимуществ:
- Провода, прогревающие изнутри, дают возможность поддержать нужный температурный уровень, чтобы не замерзла жидкость в системе.
- Высокая безопасность кабелей, протянутых изнутри, и их регуляторов.
- Такие устройства можно использовать не только изнутри, но и на внешней части магистрали.
- Простое и удобное применение.
- Возможность сэкономить электричество за счет автоматического регулятора.
Единственным недостатком приспособлений, устанавливаемых изнутри, называют зависимость от подачи электричества. По этим причинам на важных трубопроводах приходится ставить дополнительные источники, которые придут на выручку при перебоях работы главного источника.
Выбор изделия из кабеля
Эксплуатировать греющий кабель можно по-разному, поэтому к его выбору относятся в соответствии с поставленными задачами.
Например, для бытовых нужд при небольшой протяженности водопровода желательно ставить кабельную конструкцию малой мощности и небольших размеров. Частные дома нуждаются в нагревательных кабелях, у которых мощность составляет 50 ватт на 1 м трубы в месяц, что надежно и экономно. Стоимость самих изделий тоже вполне приемлемая.
На большие магистральные направления устанавливают кабель высокой мощности, зависящей от трубных диаметра и длины, что потребует некоторого расхода электричества из-за увеличения эксплуатационного расхода греющей кабельной конструкции.
Саморегулирующиеся кабели бывают двух видов по мощности: рабочей и состояния покоя. Цифры используемых мощностей всегда написаны (выбиты) наверху конструкции.
ВАЖНО! Проводить внутренний нагрев трубы кабелем можно только при условии, что трубный диаметр составляет не менее 20 мм
Кабель греющий саморегулирующийся SRL16-2 UV
Фото: pokupki.market.yandex.ru
Кабель саморегулирующийся обогревающий широкого спектра применения для создания систем антиобледенения трубопроводов как промышленного, так и бытового назначения. Используясь для обогрева кровли и водостоков в зимний период, нагревательный кабель также заслужил доверие у пчеловодов и владельцев теплиц. Кабельные системы обогрева на основе нагревательного саморегулирующегося кабеля находят широчайшее применение. Все еще думаете, какой греющий кабель для водопровода лучше? Рекомендуем данный продукт.
Саморегулируемый нагревательный кабель 30 Вт с экраном SRL 30-2 CR
Преимущества:
- Малые габаритные размеры
- Широкие возможности по передаче тепловой энергии
- Широкое использование при подпочвенном обогреве теплиц
- Поддержание постоянной температуры технологических жидкостей
- Подогрев твердеющего бетона
- Защита труб от промерзания
Греющий кабель для водопровода: назначение и преимущества
Основным фактором безотказной работы водопровода является глубина прокладки трубы. В идеале трубы должны быть уложены ниже глубины промерзания грунта, которая определяется климатическими условиями конкретного региона. Но бывают ситуации, когда выполнить это требование просто невозможно из-за тяжелого, каменистого грунта, наличия посторонних предметов в земле или других коммуникаций, попавшихся на пути прокладки водопровода. В таких случаях может помочь дополнительное утепление трубы различными теплоизолирующими материалами. Но и эти меры могут оказаться недостаточными. Также ледяные пробки могут образовываться в местах, где коммуникации проходят через основание цоколя или неотапливаемые подвальные помещения там, где качественно утеплить водопровод не представляется возможным.
В таких ситуациях наиболее эффективным способом борьбы с замерзанием можно назвать электрический подогрев труб. Для этого используется греющий кабель для труб, который закрепляется с наружи либо внутри обогреваемой трубы.
В процессе работы электрическая энергия превращается в тепловую, как в нагревательной спирали электроплитки, и за счет этого происходит подогрев. Как известно из школьного курса физики, вода начинает замерзать при температуре 0 градусов Цельсия и достаточно немного поднять температуру, чтобы система функционировала без перебоев. Греющие кабели для водопровода должны обладать высокой эластичностью, большой прочностью и иметь надежную диэлектрическую изоляцию, так как повреждение проводника и как следствие «пробой» электрического напряжения на водяную струю могут привести к поражению людей электротоком и весьма печальным последствиям.
ТОП-5 лучших производителей теплого кабеля
Ведущими производителями нагревательных кабелей являются:
- Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
- Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
- Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
- Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
- Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.
Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.
Обзор греющего кабеля и тест, не пропустите видео:
Как греющий кабель подключить к сети:
Применение для обогрева труб
Терморегулирующий кабель применяется для обогрева труб диаметром более 40 мм.
Особенности монтажа системы обогрева внутри трубопровода
Греющий кабель помещают внутри трубы при невозможности внешнего монтажа. Он проталкивается внутрь трубы и подключается к электрической сети с использованием специальной термоусадочной муфты.
Греющий кабель прокладка внутри трубы
Весьма желательно, чтобы эти работы проводил квалифицированный электрик, поскольку работы по прокладке электрического оборудования внутри системы водоснабжения отличаются повышенной опасностью в случае ошибок монтажа.
Дополнительного сервиса и обслуживания система обогрева не требует.
Как закрепить поверх трубы?
Имеется два основных способа крепления кабеля. Параллельный (линейный) и круговой.
При параллельном (линейном) монтаже, он закрепляется поверх трубы. Длина кабеля в этом случае равняется длине обогреваемого участка.
Параллельный монтаж греющего кабеля снаружи трубы
Возможность саморегуляции кабеля позволяет использовать перехлест при необходимости обогрева наружных запирающих конструкций. Кранов, вентилей, счетчиков, врезок.
Необходимо обеспечить его плотное прилегание к обогреваемой поверхности. Для этого обязательно нужно очистить поверхность трубы.

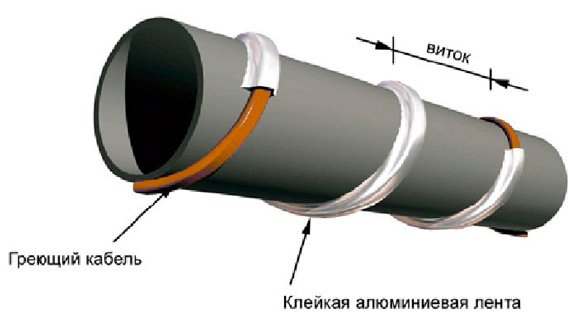

При круговом креплении, кабель обматывает трубу с шагом витка, согласно спецификации.
После завершения работы, следует обмотать полученную систему алюминиевым скотчем для закрепления и экранирования. В целях снижения теплопотерь, рекомендуется добавить теплоизоляцию.
При монтаже категорически запрещается использовать пластиковый скотч вместо алюминиевого.
Особенности монтажа
Укладка кабеля должна проводиться в благоприятной тепловой зоне.
При температуре ниже -5 градусов монтаж запрещен. Это ограничение связано со структурой полимера внутри него.
При укладке в низких температурах, он может быть поврежден.
Как уложить провод, если он утратил гибкость при 0 градусов?
Аккуратно размотав бухту, производится включение его в сеть примерно на минуту. Кабель восстановит гибкость. После этого можно проводить монтаж.
Подключать к сети не размотанный провод крайне не рекомендуется.
Греющий кабель – характеристики
При выборе изделия ориентируются на область применения. Чтобы выбрать подходящий кабель, нужно рассмотреть его основные технические параметры:
- Мощность. Чем выше этот параметр, тем значительнее расход электрической энергии и выработка тепла.
- Температурный режим работы кабеля. Выделяют три вида: высокотемпературный (до 190°С), среднетемпературный (до 120°С), низкотемпературный (до 65°С).
Сколько потребляет греющий кабель?
Над этим вопросом думает каждый, кто хочет воспользоваться этим изобретением. Справедливости ради, стоит отметить, что ответ зависит от множества факторов, и ни один специалист не рассчитает точное потребление. От чего же зависит потребление:
- месторасположения изделия;
- условий погоды;
- диаметра и теплоизоляции трубы;
- мощности и длины кабеля;
- типа греющего кабеля.
Приблизительно рассчитать расход при использовании для обогрева трубы можно:
- Выясняем указанное производителем номинальное потребление, затем узнаем длину и диаметр трубы и производим вычисления. Например, номинальное потребление равно 14 Вт/м, длина трубы 10 м, а диаметр 32 д, то потребление будет 140 Вт.
- Если есть теплоизоляция, то потребление сокращается примерно в два раза.
- Если кабель работает круглосуточно целый месяц, тогда 24 ч. умножаем на 30 дней и на потребляемое количество кВт/ч.
Лучшие греющие кабели для водопровода (ТОП-8)
Конструктивные особенности
Как устроен проводник? В основу его конструкции входят стальные жилы (одна или две) в зависимости от этого резистивный нагревательный кабель разделяется на два вида: с одной и с двумя жилами. Токопроводящую жилу изолируют специальным материалом. В некоторых видах в конструкцию входит два слоя изоляции. На изолирующий материал наносится защитный экран из металла (экранизирующая оплетка). Ее назначение – это защита от механических повреждений, а также использование в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.
Резистивный греющий кабель с одной жилой обладает одной нагревательной токопроводящей жилой, которая занимает всю длину конструкции. Применение такого устройства считается самым оптимальным по затратам, так как он устойчив к воздействию высоких температур пластика. Электропитание подводится с двух сторон приспособления. Такая схема может образовывать некоторые границы в плане монтажа, так как возникает надобность возвращать греющий проводник к точке его соединения. Также возникает необходимости использовать дополнительные системы питания.
Конструкция с двумя жилами включает два провода: нагревательный и токопроводящий. Электрический ток подается на один конец провода, а на другой конец устанавливается муфта. При составлении проекта этот вариант конструкции использовать гораздо комфортнее.
Основные преимущества саморегулирующихся кабелей:
- уменьшенное потребление электроэнергии, так как нагреваются только нужные части кабеля;
- упрощенные схемы монтажа: нет необходимости планировать помещение так, чтобы кабеля не пересекались;
- возможность нарезки лент любого размера.
Резистивные кабели – это вторая разновидность обогревающих систем. Они состоят из одного нагревательного элемента – токопроводящей жилы. Жил может быть несколько (одна, две, три). Чем больше их, тем выше возможности кабеля. У такой модели есть несколько плюсов:
- простота и неприхотливость;
- низкая цена кабеля;
- стабильность работы.
Но есть у резистивных проводов и большой недостаток: по всей длине они выделяют одинаковое количество тепла. Это означает, что при наложении двух частей кабеля друг на друга, это место будет нагреваться в два раза сильнее
Важно и то, что такая модель греет даже те участки, которые в том не нуждаются, а это лишние затраты.
Использование терморегулятора
Температура скважинной воды никогда не бывает отрицательной, обычно она составляет 4-5 градусов, это значит, что нагреватель будет работать постоянно, потребляя немалое количество электроэнергии. Летом его можно отключить, но в переходный период осень – весна можно не уследить и заморозить магистраль при внезапном понижении температуры. Проще с колодцами, в жаркий летний период вода прогреется до предельной температуры срабатывания.
Нет необходимости греть воду для унитаза, да и для колонки или душа вода греется в бойлере.
Таким образом, использование терморегулятора дает немало преимуществ, в том числе по сроку эксплуатации кабеля, имеющего ограниченный ресурс. Температуру отключения на нем лучше установить на 5-6 градусов.
Использование терморегулятора дает определенные преимущества, а выполнить самостоятельный монтаж сможет каждый домашний мастер. Но сначала лучше проконтролировать температуру определенное время и после этого принимать решение о приобретении и установке.
Устанавливая этот прибор нужно обратить внимание на место расположения датчика. Он должен отражать информацию о температуре воды в трубе. Следует исключить влияние самого нагревателя на прибор, чтобы получить достоверные регулировки
Следует исключить влияние самого нагревателя на прибор, чтобы получить достоверные регулировки.
