Гофра для электропроводки: как выбрать и установить гофрорукав для кабеля

Что нужно учитывать при выборе гофротрубы

При выборе гофры для проводов нужно учитывать некоторые рекомендации

Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений

Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.

Чтобы облегчить процесс монтажа, не стоит слишком  экономить и выбирать трубку без протяжки

Это важно для труб маленького диаметра

Монтаж нескольких проводок

При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.

В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм

Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.

Вариант схемы электрической проводки

В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.

Цвет гофры	Варианты применения
Белый	Для проводов компьютера.
Серый	Для любой линий электропроводки.
Черный или коричневый	Для разных бытовых агрегатов.
Зеленый	Для телефонных линий
Красный	Для проводов снаружи здания.
Синий	Для конструкций теплого пола и для магистралей водоснабжения.
Желтый	Газоснабжение.

По пожаробезопасности данный материал делится на три категории:

• для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
• в каркасных постройках применяются ПВД и ПВХ гофра;
• для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.

Цена металлической гофры для кабеля

Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.

В таблице можно посмотреть цену за конкретные модели гофры.

Изображение	Изделие	Цена, руб.
	Труба гофрированная 32 мм T Plast 50 м	660
	Труба ПВХ В 16мм с протяжкой 100 м	450
	Труба 20 мм (100 м)	487
	Труба гофр. ПВХ с зондом d 16	560
	Труба ПНД d 16 с зондом	1350
	Труба гибкая для кабеля ПВХ 50 мм, 15 м	525

На схеме показан монтаж гофротрубы при помощи специального крепежа

Таблица диаметров

Гофра для кабеля выпускается разных нормированных диаметров. Учитывайте, что диаметра у нее два – внутренний и наружный. Первый используется для выбора нужного размера, вторым она позиционируется.

Стандартные диаметры гофры

Как подобрать необходимый диаметр гофры? Это несложно. Все зависит от количества и наружного диаметра проводов или кабелей. Их общая площадь не должна превышать 30% площади гофротрубы, рассчитанной относительно внутреннего диаметра. Это необходимо для нормального охлаждения проводов и кабелей.

Существуют таблицы, облегчающие подбор диаметра гофрированной трубы. Для примера приведу одну из них.

Таблица выбора минимального диаметра гофрированных труб в зависимости от площади сечения и количества жил кабелей NYM, ВВГ, а также проводов типов ПВС, ПВ3, ПВ1

Вы узнали, что такое гофрированная электротехническая труба, в народе именуемая гофрой, для чего служит и какой бывает. Надеюсь, при реконструкции старой и протяжке новой электропроводки эта информация вам пригодится.

Предыдущая
ЭлектрикаКак проверить утечку тока мультиметром или другими приборами
Следующая
ЭлектрикаКак расшифровывается АВВГ и какие характеристики у этого кабеля

Спасибо, помогло!Не помогло

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

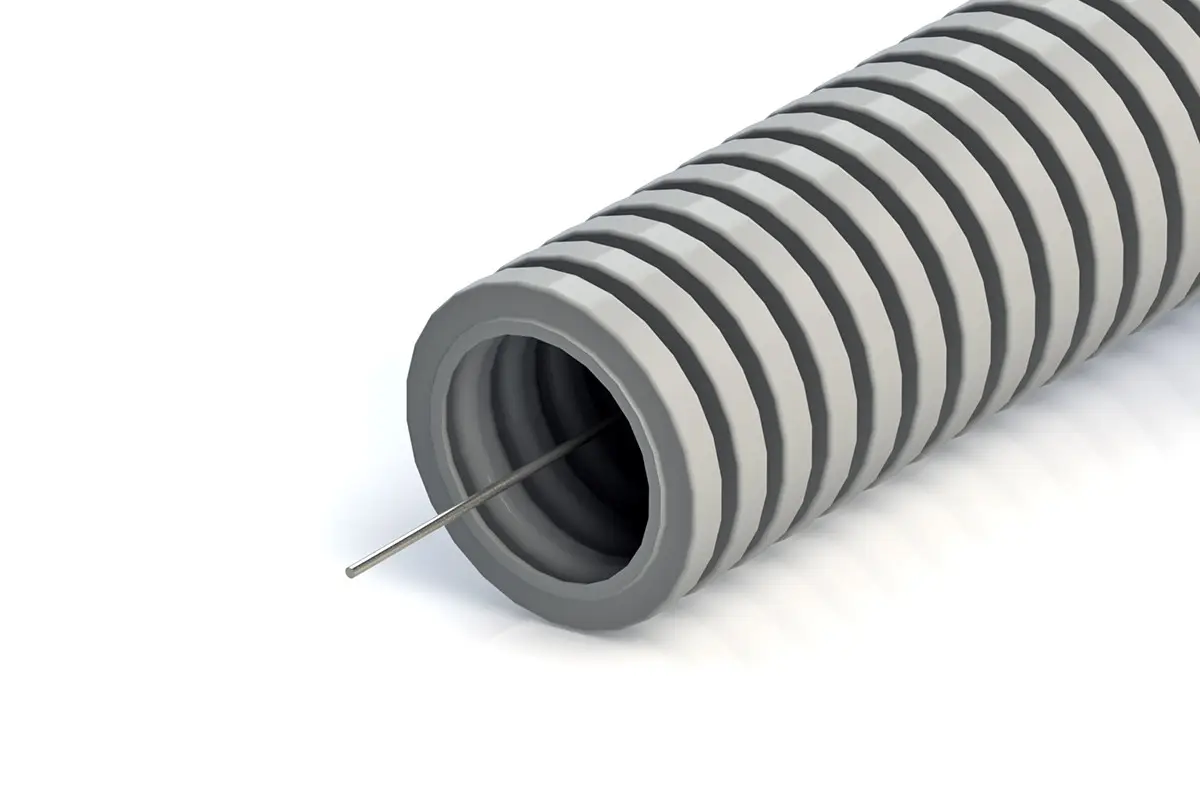

• Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
• Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
• Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой

Если зонд уйдет в трубку, придется начинать процедуру заново

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру

При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности

Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Рекомендации по проведению монтажных работ

Заведение кабеля в гофру

Укладка кабеля в гофрированную трубу происходит при помощи специальной струны, установленной заводом-изготовителем внутри гофры. Последовательность работ при укладке электрического кабеля в трубу следующая:

1. Гофрированная труба растягивается на длинном прямом участке. Для того чтобы затянуть кабель внутрь гофры нужно иметь большое пространство для полного разматывания.
2. Конец электрического кабеля соединяется со струной, место соединения обматывают изолентой для свободного движения без зацепов проволоки внутри трубы.
3. Необходимо участие минимум двух человек для производства этой работы. Один человек держит гофрированную трубу с одного конца, второй аккуратно и без рывков вытягивает струну с электрокабелем.
4. После того, как кабель появился с обратной стороны гофры – его фиксируют (например, изолентой) с обеих сторон, чтобы он снова не заскочил в гофру.

Крепление гофрированных труб

При монтаже гофрированной трубы с электрическим кабелем используют разнообразные способы закрепления. Самые распространённые из них:

• монтаж с помощью пластиковых клипс: применяется при монтаже на любые виды конструкций;
• монтаж с помощью дюбель-хомутов или дюбель-шпилек: применяется при монтаже гофры на бетонные и деревянные конструкции;
• монтаж с помощью пластиковых стяжек к металлическому тросу или каркасу: применяется при прокладке гофры на улице или при наличии металлического каркаса (например, в потолках из гипсокартона);
• монтаж в штробах с последующей заделкой: применяется в бетонных и кирпичных стенах, в штукатурке.

Виды гофры для кабеля

В зависимости от целей, которые преследуются при монтаже электрических магистралей, используются гофры разных типов и из различных материалов.

В зависимости от механической нагрузки, от которой может защитить гофроканал, можно выделить три типа его исполнения.

• «Легкое» – защитные механические свойства присутствуют скорее номинально, зато тонкая стенка обеспечивает хорошую гибкость и удобоукладываемость (располагается только в свободном пространстве, так как даже минимального сдавливания не «переносит»).
• «Среднее» – применяется и в свободном пространстве и в легких стяжках.
• «Тяжелое» – широко используется в стяжках или грунте (стенка достаточно толстая, тяжело мнется руками).
• Армированный – выдерживает значительные нагрузки, сохраняя геометрию при обжатии грунтом или бетоном стяжки.

Декоративные возможности функциональных изделий: фото-примеры интересных решений

Такие конструкции устанавливают на видных местах, поэтому эстетические характеристики следует изучить отдельно. Однако и в этом случае их надо оценивать в комплексе с другими потребительскими параметрами.

Сомнительное решение

Тут автор проекта применил слишком высокий напольный короб, который создает значительные препятствия свободному передвижению персонала и посетителей в офисе. Гофрированные кабель-каналы круглые для электропроводки выглядят в таком исполнении чужеродными элементами. Они не обеспечивают надежную фиксацию кабельных изделий, что подразумевает возможность случайных повреждений.

Качественно установленный декоративный кабель-канал смотрится безупречноПример правильного применения гибкой конструкцииГармоничное и функциональное оформление интерьераЭтот треугольный кабель-канал создан, как специальная модификация стандартного плинтуса. Центральная полоса фиксируется защелками после монтажа линийЗдесь в типовом деревянном изделии сделан вырез. Для закрепления кабельных изделий используются пластиковые лоткиКабель-каналы прозрачные выпускают в разных вариантах исполненияПри установке таких светильников внизу – создается эффект «парящей» мебелиТак обеспечивают хорошую освещенность рабочей зоныЕще один вариант, повышающий уровень комфорта на кухне

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

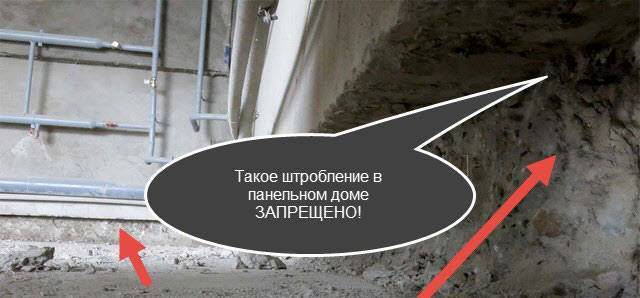

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Что нужно учитывать при выборе гофротрубы

При выборе гофры для проводов нужно учитывать некоторые рекомендации

Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений

Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.

Чтобы облегчить процесс монтажа, не стоит слишком экономить и выбирать трубку без протяжки

Это важно для труб маленького диаметра

Монтаж нескольких проводок

При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.

В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм

Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.

Вариант схемы электрической проводки

В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.

Белый	Для проводов компьютера.
Серый	Для любой линий электропроводки.
Черный или коричневый	Для разных бытовых агрегатов.
Зеленый	Для телефонных линий
Красный	Для проводов снаружи здания.
Синий	Для конструкций теплого пола и для магистралей водоснабжения.
Желтый	Газоснабжение.

По пожаробезопасности данный материал делится на три категории:

• для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
• в каркасных постройках применяются ПВД и ПВХ гофра;
• для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.

Цена металлической гофры для кабеля

Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.

В таблице можно посмотреть цену за конкретные модели гофры.

На схеме показан монтаж гофротрубы при помощи специального крепежа

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

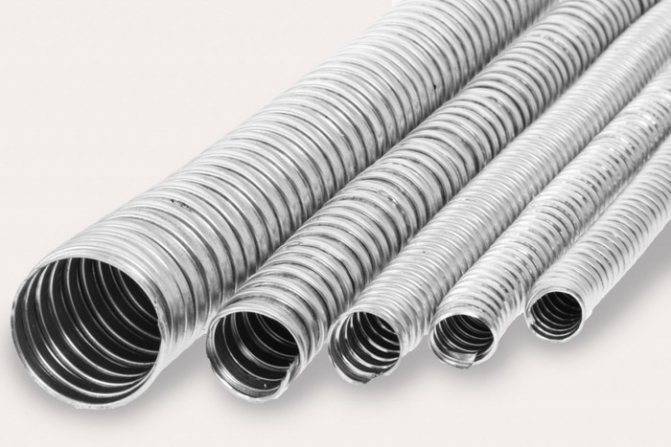

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Цены на гофру для кабеля

По сравнению с рукавом для прокладки проводов и кабелей, выполненным их поливинилхлорида, металлическая гофра имеет более высокую стоимость. При этом вариант с протяжкой обычно оказывается несколько дороже, нежели без нее.

Продается металлическая гофра преимущественно бухтами по 50 или 100 метров, но некоторые продавцы реализуют материал на моторы. Покупать металлический рукав по метражу выгодно только в том случае, если требуется совсем небольшое количество гофры. Поскольку цена при розничной покупке 2-3 метров вполне логично оказывается несколько дороже, чем при покупке целой бухты.

Обозначить конкретные цены на описываемый материал не представляется возможным, поскольку данный показатель зависит от целого ряда факторов. Зачастую значение имеют не только толщина стенок, однородность материала и производитель, но и ценовая политика продавца.

Требования к ПВХ трубам для проводки

Трубы из поливинилхлорида, применяемые для прокладки электрических сетей, должны обладать следующими качествами:

• Достаточной прочностью.
• Долговечностью.
• Замозатуханием при возгорании.
• Химической инертностью.

ГОСТы

При производстве труб из поливинилхлорида применяются следующие ГОСТы:

• ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия.
• ГОСТ Р 54475-2011 Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации. Технические условия.

Специальные стандарты для ПВХ труб, применяемых для прокладки электрических систем, не разработаны.

Техническое описание

Под гофрой подразумевается тип гибкого канала. Одно из основных применений – прокладка провода в гофре. Для изготовления изделий применяются металлические сплавы либо полимерные составы. В таблице рассмотрены краткие характеристики с достоинствами и недостатками различных образцов.

Материал	Достоинства	Недостатки
Металл	Допускается монтаж по стенам внутри и снаружи помещения, монтировать скрытую и открытую проводку. Обладает хорошей механической прочностью и долго служит при соблюдении условий эксплуатации.	Необходимо соединять с линией громоотвода, требуется защита от агрессивных условий вызывающих коррозию, должна быть соблюдена герметичность контура. Недопустима протяжка кабеля в такой гофре в санузлах, помещениях с высоким уровнем влажности за исключением прокладки по полу под заземлительной армирующей сеткой. Для ремонта требуется спайка с применением специальной кислоты.
ПВХ	Серая гофрированная труба самостоятельно затухает вне зоны действия открытого пламени и при замыкании, что актуально для работ внутри здания. Устойчива к влаге и безопасна для здоровья. Рабочие температуры: от -25 до +60 градусов по Цельсию.	Горит в присутствии пламени. На улице быстро теряет герметичность, так как трескается из-за высокого коэффициента теплового расширения.

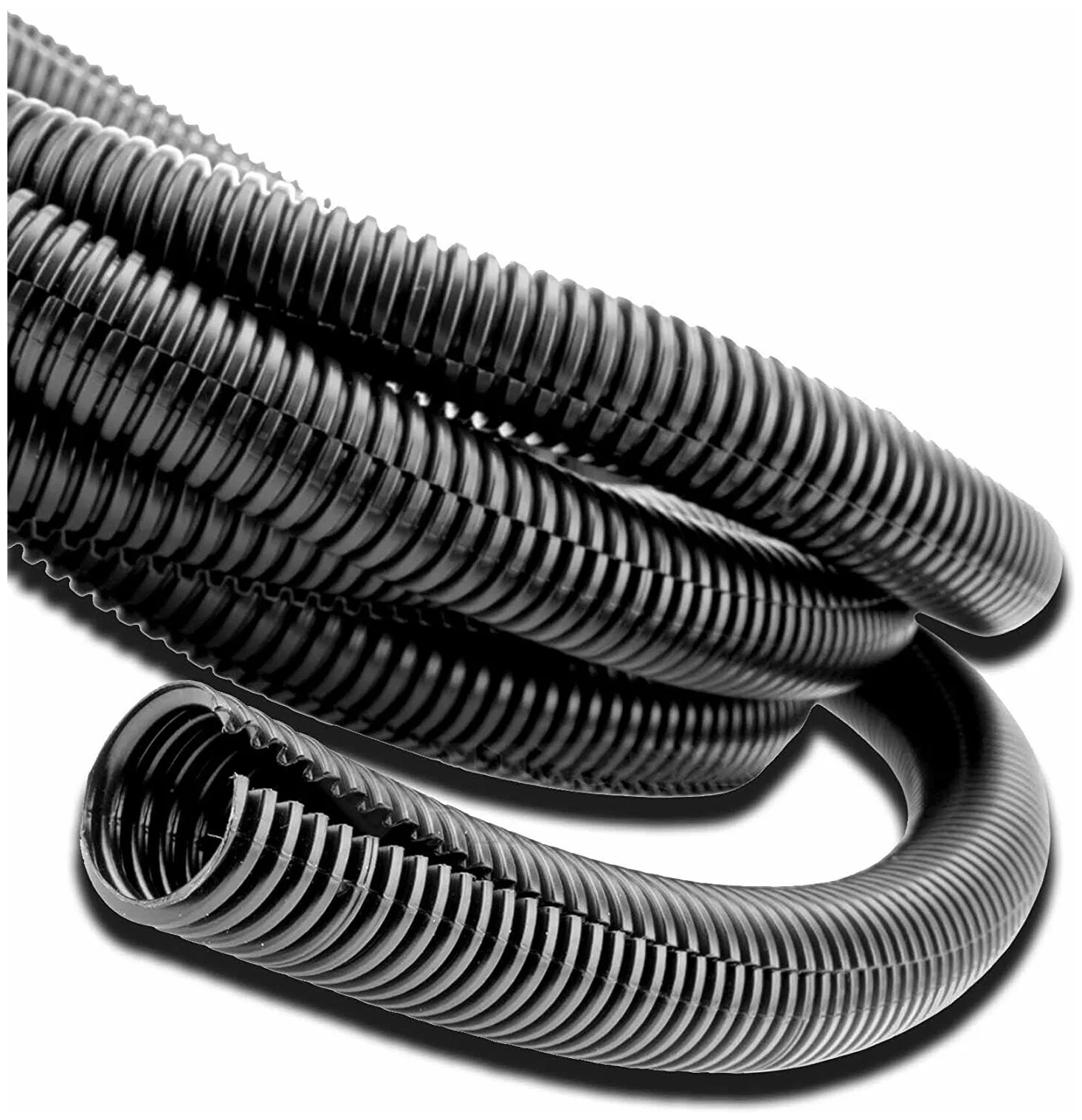

ПНД	Черная или оранжевая гофра проявляет устойчивость к влаге, перепадам температур (от -40 до +90 градусов по Цельсию), ультрафиолетовым лучам. Эластичный канал не гниет и безопасен для экологии. Применяется снаружи здания.	По заявлению производителей в состав вводятся антипиреновые добавки, но на практике материал отлично горит и распространяет пламя горящими каплями.
Полипропилен	Универсальный продукт позволяет протянуть провод через гофру внутри и снаружи дома. Она не боится влаги и солнечного излучения, перепадов температур в диапазоне от -40 до +45 градусов по Цельсию. Не способствует распространению огня.	Применяется редко, так как назначение практически ограничивается встраиванием в монолитные конструкции.
Полиамид	Выделяется повышенными гидроизоляционными свойствами, что актуально для помещений с высокой влажностью. Назначение – эксплуатация в тяжелых агрессивных условиях. Хорошо переносит ультрафиолетовые лучи и перепады температур, механическую нагрузку. Не горит.	Высокая стоимость и не во всех торговых точках имеется в наличии.

Классификация гофрированных каналов также ведется по назначению. Производители упрощают выбор с помощью цветовой индикации:

• белые – обслуживание компьютерного оборудования;
• серые – прокладка электропроводки внутри здания;
• коричневые – обеспечение питанием бытовой техники и электроприборов;
• черные – можно засунуть провод в гофру только снаружи здания;
• зеленые – защита телефонных линий;
• красные – протягивание наружной проводки;
• желтые – обслуживание систем газоснабжения;
• синие – устройство систем отопления, монтаж теплых полов.

В продажу чаще продукция поступает в бухтах (можно выбрать на метраж или упаковку), реже отрезками. В поперечном сечении диаметр канала может составлять от 10 мм до 2 метров, для кабельных линий, как правило, применяются образцы диаметром 16-63 мм. Внутри большинства узких труб предусмотрительно протянут зонд. Это металлическая проволока, которая позволяет упростить процесс размещения электрического провода в гофре. Рассмотрим методики этого мероприятия детальнее.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнами Источник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищён Источник квант-спб.рф

Классификация и виды

Гофротрубы из ПВХ по степени жесткости подразделяются на следующие типы:

1. Легкий («Л») — тонкие и гибкие изделия для открытой прокладки при выполнении электротехнических работ. Прокладываются в зазорах между стеной и гипсокартоновой обшивкой, в пространство между подвесными потолками и рабочим перекрытием.
2. Тяжелый («Т») — более прочные гофрированные трубы, могут размещаться в бетонных конструкциях либо грунте.
3. Сверхтяжелый — с толстой стенкой, ограничивающей их в гибкости. Применяются для скрытой прокладки в местах, где требуется соблюдение требований повышенной безопасности, например, в детских учреждениях или медицинских центрах.

По конструкции стенки гофротрубы ПВХ классифицируются на:

• Однослойные — наружная и внутренняя поверхность структурированная.
• Двухслойные — снаружи гофрированные, а изнутри с гладкой поверхностью.

Изделия для электротехнических работ могут оснащаться зондами в виде стального троса. При монтаже электропроводки конец кабеля подсоединяется к зонду, он-то и вытягивает его с обратной стороны трубы.

В продаже есть и гофрированные трубы без протяжки. Они менее удобны в работе, однако стоимость их ниже.

Достоинства гофры для изоляции кабелей

Электропровода, телефонные и другие кабели, используемые в быту, имеют собственную изоляцию, но срок ее службы всего 3-5 лет. При этом для короткого замыкания и пожара хватит и незначительного повреждения внешней оплетки.

Еще раньше изоляция может быть повреждена из-за:

• перегрева от скачка напряжения в сети и повышения нагрузки;
• прямого солнечного света;
• повышенной влажности;
• экстремально низких и слишком высоких температур;
• механического воздействия.

Использование гофрированного рукава как дополнительной изоляции, дает двойной эффект: защиту от удара током и предотвращение повреждений самого кабеля. Применение же гофры из негорючих или самозатухающих материалов минимизирует риск пожара.

Гофра для проводов: конструкция и материалы

Гофротрубу для кабеля используют для монтажа всевозможных линий, а также для различных вариантов проводки: замаскированной, подземной и наружной. Они различаются своим устройством, технологией и сырьем.

Могут использоваться следующие типы материалов:

ПНД является гибким проводом;

Применение материала ПНД

• поливинилхлорид относится к самозатухающим типам сырья;
• пнд применяется для скрытых линий. Он прокладывается в бетонных конструкциях или кирпиче;
• полипропилен представляет собой пластиковую магистраль, которая используется для установки кабеля;
• полиамид обеспечивает хорошую гидроизоляцию.

Структура изделия из полиамида

Если проводка прокладывается по горючим видам материала, то применяется термостойкая гофра из металла. Трубы могут иметь разную конструкцию. При однослойном варианте у магистрали одна стенка между наружной и внутренней поверхностью. Двухслойное изделие имеет внутренний слой, который помещается в защитном корпусе.

Гофра для проводов востребована благодаря множеству достоинств:

• долгий срок службы;
• не пропускает влагу;
• стойкость к возгораниям;
• повышенная сопротивляемость разным видам нагрузки;
• не поддается коррозии;
• небольшой вес.

Размеры и диаметр гофры

Каждая разновидность шлангов для монтажа электропроводки с ребром жесткости включает несколько образцов с разным сечением.

ПВХ-гофра

Диаметры рукава из поливинилхлорида приведены в таблице:

Внутренний, мм	Наружный, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6

Толщина стенки меняется от 5 мм до 15 мм.

ПВХ-гофра имеет толщину до 15 мм.

Армированный рукав

Усиленную гофротрубу для прокладки кабеля продают следующих сечений:

Наружное, мм	Внутреннее, мм
9,8	5,1
11	7,7
13,5	9,7
15,6	11,7
19	14,7
22	18
38	31,5
45	37,5
58	49,5
71,5	62,5
87,5	78

С зондом или без

Для удобного протягивания проводов внутри гофры в нее помещают стальную проволоку – зонд (протяжку).

Диаметры такого рукава представлены в таблице:

Снаружи, мм	Внутри, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6
63	50,6

Погрешность в размерах составляет ±0,4 мм.

Как выбрать размер гофротрубы

В большинстве случаев гофру подбирают в зависимости от потребителя, к которому ведет линия:

• до приборов освещения – 13 мм;
• до выключателей и розеток – 20 мм;
• между разветвительной коробкой и электрическим щитом – 25 мм;
• от одного электрощита до другого – 32 мм;
• в проходах между этажами, в стенах – 40 мм.

Слаботочные провода сигнализации, антенны, интернет и пр. требуют 25 мм.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь

При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.
