Проводка на балкон своими руками

Критерии выбора светильников

Учитывают степень защищенности балкона от негативного воздействия природных факторов, необходимый уровень освещенности и дизайн интерьера. Если балкон открытый, то на нем лучше устанавливать уличные влагозащищенные приборы.

По типу монтажа

Грамотная расстановка освещения делает комнату более комфортной и помогает визуально увеличить ее площадь. Есть следующие виды светильников для балкона:

• потолочные — простые и надежные модели;
• напольные — отличаются мобильностью, но занимают много места;
• настенные — создают уют и комфорт;
• встраиваемые — не занимают пространство, освещают в заданном месте, но из-за узкой направленности луча могут утомлять глаз.

Как подключить переключатель бра двухклавишного типа

Модели двухклавишных переключателей широко распространены, потому что позволяют управлять освещением из одного места путём включения всех ламп настенного светильника либо их части. Схема как подключить бра к переключателю достаточно простая, и для изучения несложная, однако нужно её усвоить, чтобы получить гарантированный результат подключения.

Двухклавишный переключатель – это выключатель, оснащённый тремя контактами, при этом один контакт общий является неподвижным, а два других, которые независимы друг от друга, являются подвижными. Таким образом, двухклавишный переключатель имеет шесть рабочих состояний: два состояния (включено и выключено) одной клавиши, два таких же состояния второй клавиши и два состояния обеих клавиш переключателя.

Переключатель может иметь состояния, когда включены либо выключены обе клавиши, либо когда включена одна из них отдельно от другой, и тем самым осуществляется процесс управления настенным осветительным прибором.

В принципе вот и все рекомендации как подключить выключатель бра, которое можно сделать самостоятельно, не вызывая специалиста.

Количество просмотров: 15824

Необходимые материалы и инструменты для работы

Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:

1. электрический счетчик;
2. устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
3. силовой, слаботочный, осветительный кабель;
4. ответвительные коробки;
5. клеммники (лучше безвинтовые);
6. розетки и выключатели;

1. подрозетники;
2. короба для электропроводки открытого типа;
3. смесь из алебастра для монтажа кабеля внутри штробы;
4. клей;
5. шурупы и саморезы;
6. плинтуса;
7. электроизоляционный картон;
8. жестяные полоски для крепежа.

Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.

Шаг 1 – Определяемся с вариантом электромонтажа

Первое, что Вы должны сделать, определиться со следующими вопросами:

• как провести кабель по стенам (в штробах либо кабель-канале);
• сколько светильников будет устанавливаться и какая их суммарная мощность;
• откуда будет протягиваться новая линия (от распределительного щитка, распределительной коробки в соседней комнате либо от ближайшей розетки);

Рассмотрим каждый из вопросов более подробно, чтобы Вы смогли правильно провести свет на балкон в панельном доме.

Способ прокладки линии

Итак, Вы можете сделать скрытую электропроводку, проштробив стены от соседней комнаты (либо распределительного щитка) или провести кабель по стенам, используя специальный пластиковый короб. Первый вариант рекомендуется использовать в том случае, если Вы решили полностью заменить электропроводку в квартире, т.к. портить отделку стен ради подключения одного-двух светильников нет смысла.

Что касается пластиковых каналов, которые крепятся на стены, их использовать для того, чтобы провести свет на балконе своими руками более логично в данном случае. Связано это с тем, что при таком способе электромонтажа заметно сокращается время работы и ее сложность. В то же время открытая электропроводка не такая надежная и более подвержена механическим повреждениям.

Все же наш вердикт – лучше провести свет на балкон открытым способом, который на порядок проще и в то же время не требует наличия специального инструмента, к примеру, перфоратора. К тому же открытая проводка может осуществляться в электротехническом плинтусе либо на скобах, которые крепятся еще проще и быстрее. О том, как выполняется прокладка кабеля в кабель-канале, мы рассказали в отдельной статье.

Светильники

На данном этапе нужно определиться с тем, какие устройства будут использоваться для освещения. Чаще всего при подключении света на балконе применяют точечные светильники, бра и светодиодную ленту. Более подробно узнать о вариантах освещения балкона Вы можете в соответствующей статье, в которой также мы предоставили наглядные фото примеры наиболее популярных устройств.

Забегая наперед, хотелось бы отметить, что чем мощнее будут лампы, тем больше вероятность того, что придется выводить новую линию от распределительного щитка, а это проблематично и не очень разумно. Рекомендуем просмотреть видео различных вариантов освещения лоджии, которые дают четкое понятие, нужен ли вообще свет в такой комнате или нет:

https://youtube.com/watch?v=OnlJCa76DyE

Точка подключения

Как мы уже сказали ранее, существует три источника питания, от которых Вы можете самостоятельно подключить свет на балкон. Первый и наиболее сложный вариант — протянуть проводку от квартирного щитка. В этом случае нужно будет провести трассу через все проходящие комнаты, что является очень трудоемким мероприятием даже при открытом электромонтаже. Такой метод мы рекомендуем использовать, только если Вы решили осуществлять полную замену линии освещения.

Более разумно – провести свет на балкон от соседней комнаты, с которой граничит оконный блок. Для этого нужно найти распределительную коробку в стене и подвести от нее новую линию. Проблема, с которой Вы можете столкнуться – ненадежная старая проводка либо маленький диаметр жил кабеля. Если в комнате подключены мощные электроприборы, далеко не факт что проводка сможет выдержать еще один сектор нагрузки, который будет идти от лампочек. В этом случае нужно самому определить сечение провода на вводе в комнату и просчитать, есть ли запас токовой нагрузки. Если запас не большой лучше использовать только лампочки малой мощности.

Ну и третий вариант похожий с предыдущим, т.к. источником питания будет являться соседняя комната. Разница лишь в том, что провести свет на балкон нужно будет не от распределительной коробки, а от розетки. Такой способ электромонтажа называется подключение шлейфом. Если монтажная коробка находится далеко, и Вы не желаете протягивать сеть через всю комнату, этот вариант будет наиболее подходящим.

Как только Вы определитесь со всеми этими вопросами, можно будет переходить ближе к делу и чертить электрическую схему освещения. После схемы уже покупаются все комплектующие и производиться монтаж.

Светильники и розетки

Когда составляется список покупок, необходимо учитывать и расходные материалы, а также фурнитуру. В данном случае это:

• Светильники или другие осветительные приборы. Не рекомендуется устанавливать на балконе большую люстру, поскольку она создает дополнительное давление на плиту. Лучше выбирать миниатюрные осветительные приборы, которые подают точечный свет;
• Розетки с 2-3 отделениями. Лучше сделать меньше выходов на розетки с толстыми проводами, чем много, но с одной розеткой. Так снижается безопасность;
• Расходные материалы. К ним относятся различные декоративные элементы, выключатели и подобные изделия.

Советы и рекомендации от мастеров-электриков

Если вы новичок и впервые делаете проводку, то надо придерживаться следующих рекомендаций от опытных специалистов:

• нельзя сильно натягивать провод, всегда делают небольшой запас;
• лишний кабель отрезают после того, как убедятся в его достаточной длине;
• в процессе работы при помощи прибора периодически проверяют запитку и правильность монтажа, чтобы вовремя найти ошибку;
• для балкона лучше брать розетки, выключатели и осветительные приборы со степенью влагозащищенности не ниже IP — 44.

Необязательно быть профессиональным электриком, чтобы сделать проводку на балконе. Если придерживаться описанных рекомендаций и соблюдать правила техники безопасности, то выполнить эту работу сможет любой домашний мастер самостоятельно.

№3. Скрытая или наружная проводка?

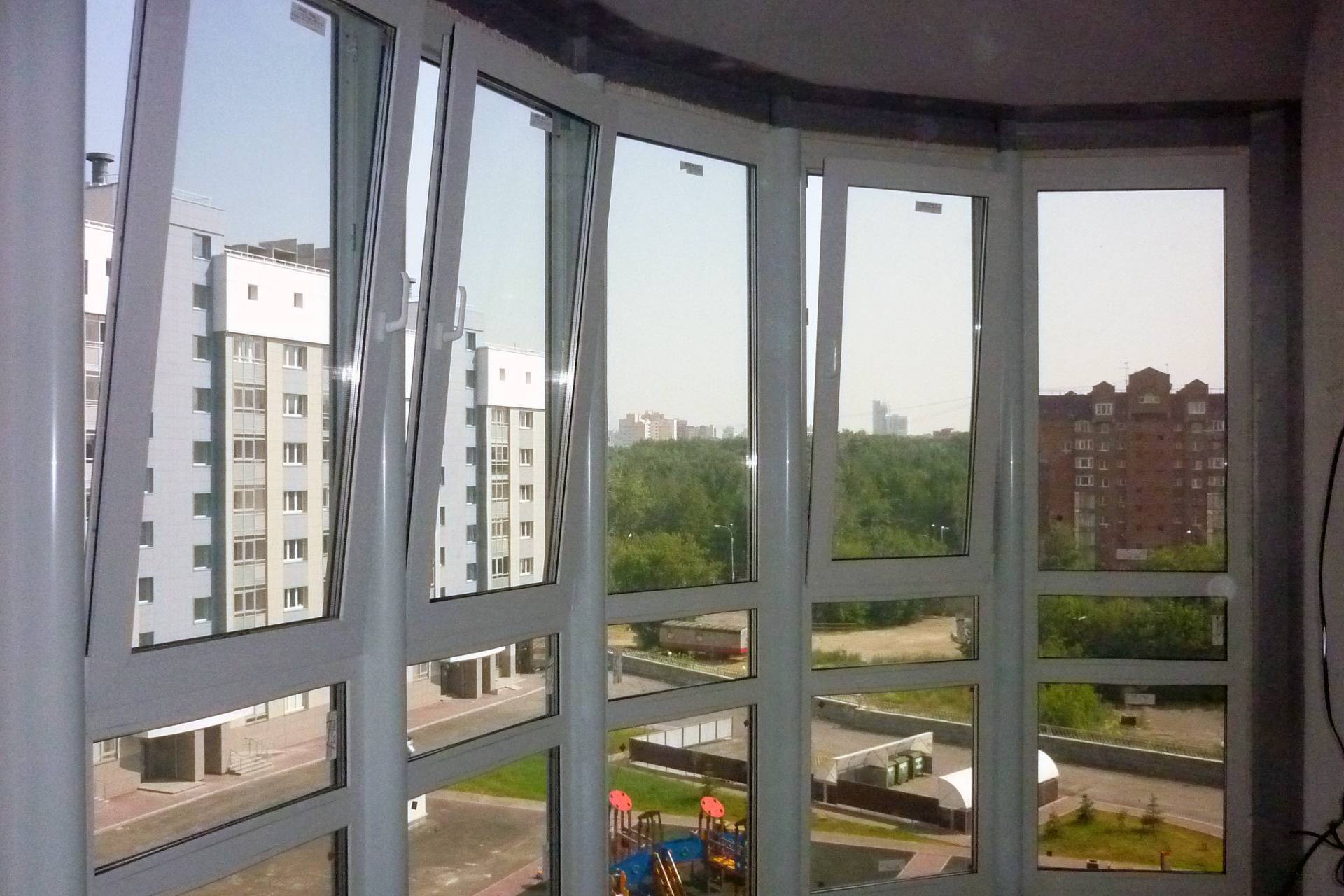

Организовать освещение остекленного и утепленного балкона можно достаточно эстетично и просто. Кабель проводки можно проложить между слоем утеплителя и финишной отделки. Если в качестве последней используется фанера или гипсокартон, заранее лучше вырезать места для выключателей и розеток. Так как на балконах утепляется и потолок, удобно подключить точечные светильники и создать уютный интерьер. В любом случае, провода лучше прокладывать в кожухе, чтобы свести к минимуму последствия от непредвиденных ситуаций.

Если балкон не застеклен, а стены и потолок являют собой бетонный или кирпичный монолит, то тогда прибегают к штроблению стен, которое часто используется и для застекленных утепленных балконов. Это идеальный вариант, поскольку после всех этапов отделочных работ провода не будут заметны, а интерьер от этого только выиграет, но процесс подготовки штроб достаточно трудоемкий.

Второй вариант – наружная проводка. Все работы по ее обустройству занимают минимум времени, а кабель крепится на специальных изоляторах. Используются внешние розетки и выключатели, а кабель обязательно необходимо помещать в гофрированную трубу для защиты от внешних воздействий. Сегодня на строительном рынке можно найти интересные декоративные короба, чтобы удачно скрыть проводку и привнести изюминку в интерьер.

Как провести электричество на балкон

Прежде чем провести электричество на балконе, следует запланировать и подготовить маршрут укладывания нужного провода.

Первый вариант – скрытая проводка. Её необходимо выполнить до утепления и остекления балконного пространства. Кабеля закладываются в штробы. Они могут быть на полу, на потолке и/или в стене. Для прокладывания понадобится перфоратор. Затем шпатлевкой канавку замазывают. Глубину выбирают, исходя от диаметра гофрированной трубы (в ней рекомендуется кабель изолировать) и высотой слоя штукатурки. Гофротрубу советуем изготовить из гнущегося материала, чтобы его легко было резать обычным ножом.

Советуем маршрут провода зарисовать. О нем можно забыть и случайно повредить при других ремонтных работах.

Если вы задумываетесь о том, как вывести свет на балкон с наименьшими затратами, выбирайте открытую проводку. Это более легкий вариант монтажа. Нужно через кабель-канал проложить кабель. Установка канала выполняется на стену. Понадобятся дюбель-саморезы. Плюс этого метода – возможность быстрого создания дополнительного ответвления созданной линии. Возможно, через некоторое время вам понадобится на балконе еще одна розетка. Недостаток — короб будет на виду. Если он подойдет под дизайн помещения, хорошо. В противном случае, его можно спрятать под балконную отделку.

Но какой бы способ прокладки не выбрать, в смежной стене потребуется пробурить сквозное отверстие. Оптимальный вариант инструмента – бур, но подойдет и перфоратор. Начинаем сверление буром с максимально меньшим диаметром. Потом используем буры большего диаметра, рассверливаем полученное отверстие и углубляем его. Необходимо получить размер отверстия, через который пройдет гофрированная труба.

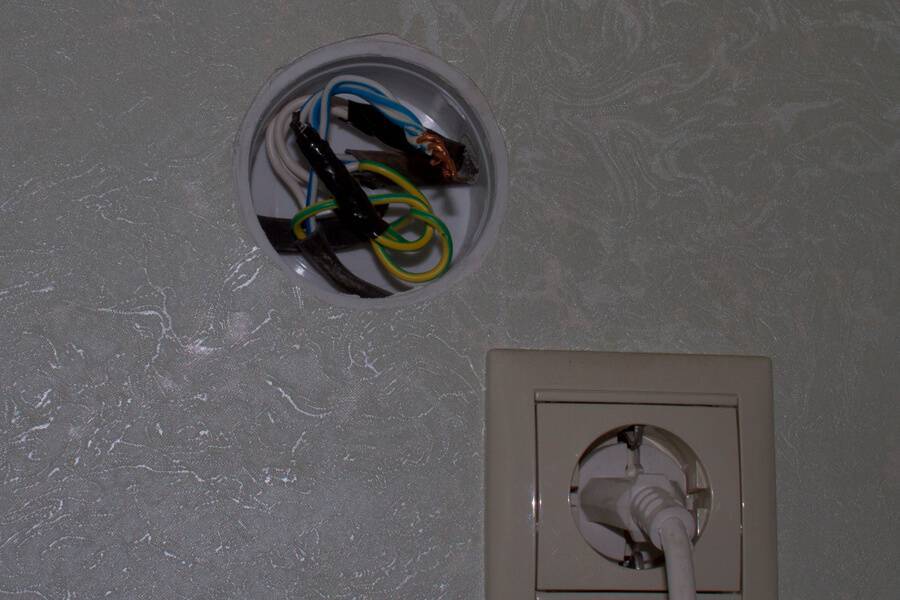

Подключение электричества на балкон от розетки

Самым сложный способ — скрытый вывод проводки. Такой вариант правильно применять во время ремонта в квартире. Проводить открытым способом легко — нужно от ближайшей розетки проложить кабель-канал и заложить провод. Для большей скрытности используют место над плинтусом.

Методика проведения:

• определить точку расположения источника, высота не менее 70-80 см от пола;
• используя перфоратор, сделать выходное отверстие. Если планируется внутренний монтаж, высверлить нишу для подрозетника;
• сделать сквозное отверстие в комнату, завести провод;
• завести в проделанное отверстие гофротрубу;
• выключить общую подачу электроэнергии на квартиру;
• вывести провода через гофротрубу, заранее установленную в отверстие из комнаты на балкон;
• используя кабель-канал, провести провода к месту монтажа розетки.

Далее необходимо установить розетку в заранее высверленное отверстие, подключить провода и завершить установку. Проверяем всё на работоспособность, штукатурим отверстия и сколы, повреждения штукатурки. Для монтажа нескольких электророзеток нужно предварительно смонтировать распределительную коробку, а от нее выполнить разводку.

Аналогичным образом можно установить освещение для лоджии. Рекомендуется монтировать выключатель в комнату, так будет комфортнее заходить на балкон.

Запитать лоджию можно от распределительной коробки или от электророзетки в комнате. Если коробка далеко или подключиться к ней сложно, используйте второй вариант. Для этого нужно использовать ближайшую к лоджии электророзетку в комнате. Предварительно следует проверить ноль и фазу с помощью индикаторной отвертки, подключить провода соответствующим образом.

С электричеством лоджия превратится в еще одну комнату, которую вы сможете использовать со всеми удобствами.

Составление схемы подключения

Схема подключения будет напрямую зависеть от того, каким образом на лоджию будет проводиться электрический кабель. Дело в том, что при подключении от розетки или распределительной коробки, обесточить помещение будет нельзя. Сделать это будет возможно, только если установить дополнительные предохранители, разрывающие цепь в случае необходимости.

Протягивание провода через всю квартиру от основного электрического щитка допускает возможность подключения кабеля через отдельные пробки или автоматы, которые, если будет нужно, можно выключить, не обесточивая всю квартиру. Такой способ считается наиболее правильным, но обойдётся он существенно дороже и займёт большее время для монтажа.

На данном этапе, в качестве примера, рассматривается расположение электрической цепи на лоджии с учётом того, что кабель уже заведён в помещение. Электросхема, по которой подключается выключатель, «один элемент освещения и розетка» на балконе выглядит так, как указано на рисунке.

При этом обязательным должен быть факт того, что «плюсовой» провод (фаза), прокладываемый на лампочку, должен разрываться выключателем. Это требуется для того, чтобы при выключенном освещении в патроне не было дополнительного «остаточного» напряжения. Если оно будет присутствовать, то при замене лампочки с разомкнутой цепью, коснувшись батареи или другого заземлённого источника, вас может ударить током.

Распределительная коробка должна находиться в другом помещении. Лоджии часто заливают сверху, а при плохом остеклении туда могут попадать атмосферные осадки.

Все контакты необходимо пропаивать, а в местах соединения кабеля нужно использовать специальные клеммы-соединители WAGA.

Выбираем светильники

Рынок осветительных приборов для балконов изобилует многообразием светильников. Перед тем, как провести свет на балкон своими руками, посетите магазин светильников и выберите то, что вам нужно. Ваша покупка может влиять на особенности монтажа.

Вам следует учесть размеры осветительных приборов, назначение помещения и уровень освещения в нем. Источники света должны также соответствовать картине общего интерьера.

Совет профессионалов: выбирайте уличные, влагозащищенные светильники, особенно если балкон останется открытым с улицы. И розетки при этом варианте лучше исключить.

Осветительная техника классифицируется по типам света и монтажа.

По типу света

Осветительные приборы отличаются между собой спецификой и направлением светового потока. Отсюда и их классификация:

• направлены вниз — последовательно и равномерно освещают помещение, актуальны для освещения балконов с низкими потолками, а также для локального зонирования;
• отраженные (отражаясь от потолка, световой поток направлен на освещение всего пространства) — дают рассеянный свет, который равномерно отражается от всех поверхностей, подходит для общего освещения. Если свет требует регулировки, приобретите диммер.

По типу монтажа

Если грамотно расположить осветительную технику в помещении, можно выиграть в дизайне. Правильное освещение способно «приподнять» потолок и «раздвинуть» стены — придать визуальный эффект просторного помещения. Это вам подтвердит любой дизайнер.

Для электрификации балконов особенно популярны такие виды локализации светильников, как:

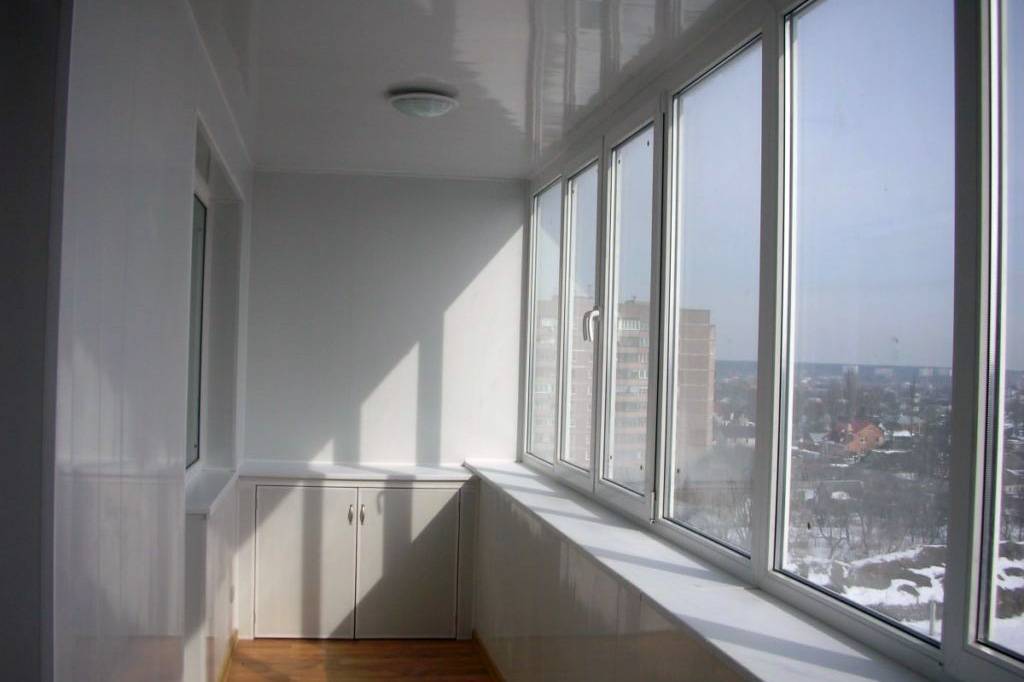

потолочные — классика жанра и самый распространенный выбор у покупателей;

напольные — это, конечно, мобильные осветительные приборы, но для балкона слишком громоздки;

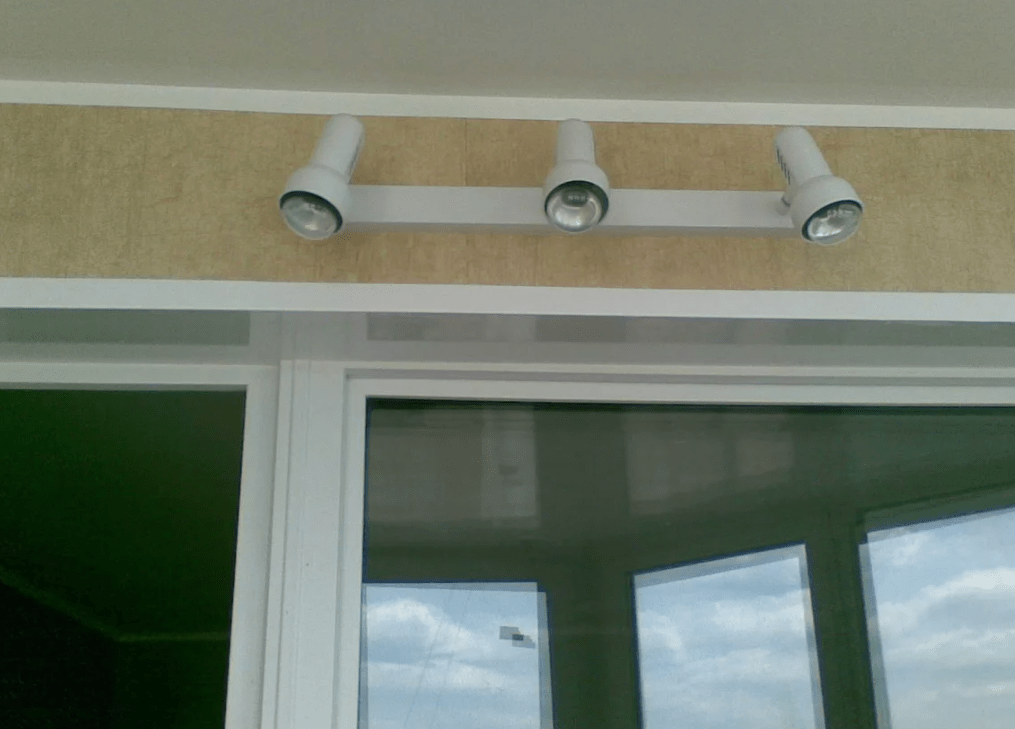

настенные (как вариант — бра) — создают камерное освещение и атмосферу уюта, подходят для классических интерьеров;

точечные (встраиваемые) светильники — отличное решение, это практично, эстетично, к тому же, срок службы у этих источников света достаточно продолжительный. Установить их можно самому, имея некоторые навыки. И еще один недостаток связан с излучаемым светом, который может утомлять глаза из-за узкой направленности.

По назначению и функциональности освещение на лоджии может быть следующих разновидностей:

1. общее (одна или две люстры);
2. местное (лампа с плафоном закрытого типа);
3. декоративное (дизайнерские светильники, могут располагаться в разных местах);
4. комбинированное (как пример — сочетание настенных бра и потолочной люстры);
5. двухуровневое (при натяжных потолках или гипсокартонных конструкциях).

Пространство на балконе можно выгодно зонировать — выделить и рабочее место, и зону релаксации, мягко осветив небольшим бра.

Чтобы организовать электроосвещение на балконе, не обязательно быть электриком. Главное — придерживаться предложенной инструкции и соблюдать правила техники безопасности. И у вас все получится.

Как провести розетку на балкон

Штепсели бывают двух типов:

накладные. Внешнюю розетку устанавливают поверх стены при проведении открытой проводки.

Процесс установки довольно простой, однако такой тип расположения в не всегда удобен в быту.

встроенные. Внутренняя розетка, установку которой проводят на скрытой проводке, более удобна и практична в эксплуатации – она практически не выступает от стены. Однако здесь есть свои сложности, поскольку контакты и распределительная коробка должны разместиться в стене. Для этого , как правило, в месте будущего расположения балконной розетки делают углубление нужного размера. Проще сделать это, используя перфоратор, снабженный круглой насадкой. При этом нужно учесть, что сегодня чаще используют евростандарты, согласно которым оптимальная высота расположения разъема над полом 30 см вместо принятых ранее 80.

Для справки!

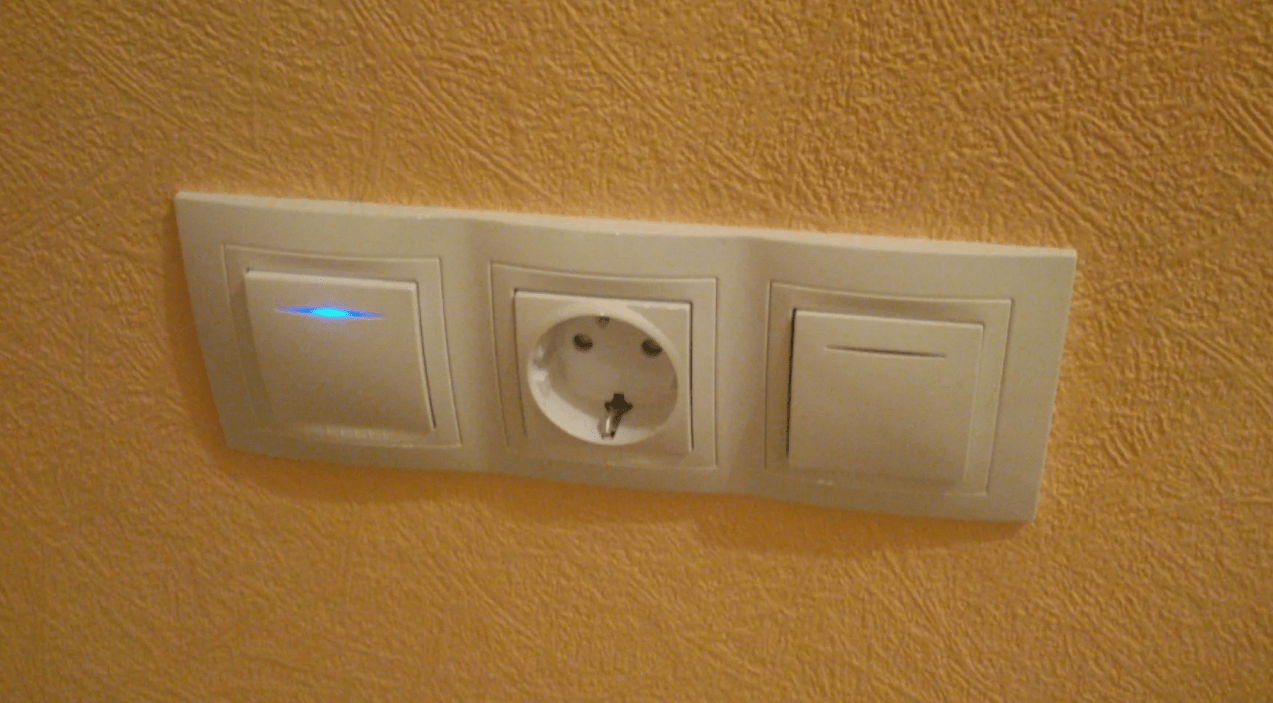

Мастера советуют вместо одинарного штепсельного разъема установить сразу целый блок. В будущем этот вариант окажется очень полезным, тем более что это не особо усложняет процесс монтажа.

Установка и подключение внутреннего штепселя

В качестве примера рассмотрим самый распространенный вариант проведения света на балкон.

• Чаще всего линию для балкона берут от ближайшего внутреннего штепселя. По заранее намеченному маршруту в стене подготавливают технологическую канавку. Чтобы канал получился ровным и аккуратным можно при помощи болгарки сделать два небольших параллельных запила. Затем, взяв в руки зубило и молоток, между надрезами выбить канавку.
• Поскольку проводить электричество на балкон придется через смежную стену, поэтому в каком-нибудь удобном месте на ней нужно будет также пробурить отверстие под диаметр гофрированной трубы.

А также нужно заранее вырезать в соответствующем месте углубление в стене под размер розетки (выключателя, распределительной коробки и другого ). Проще всего использовать в этих целях специальную круглую алмазную коронку на ударную дрель или перфоратор. Без такой насадки придется использовать дедовский способ – зубило и молоток.

Для справки! Важно при сверлении алмазной коронкой использовать дрель (перфоратор) в правильном режиме. Нужно выбрать сверление, а не комбинированный режим с долблением

• Монтажная коробка должна, с одной стороны, свободно размещаться в отверстии, с другой же – скрываться в нем заподлицо с поверхностью стены.
• Кабель в специальной гофрированной либо металлической противопожарной трубе закладывают в канал и фиксируют на скобы или на раствор алебастра (он почти сразу схватывается) с шагом в 0,2 м
• Со стороны запитывающего штепселя нужно предусмотреть выпуск провода (4–5 см), необходимый для подсоединения к контактам.
• С другой стороны провод по отверстию, подготовленному в стене, выводят на сторону балкона и подрезают с таким расчетом, чтобы торчащий из коробки свободный конец кабеля, имел длину примерно в 5 – 6 см.

В подготовленное под коробку отверстие устанавливают подрозетник. Для этого отверстие смачивают водой заполняют раствором гипсовой либо алебастровой смеси и вдалбливают в нее коробку пока она не встанет на одном уровне с поверхностью стены.

Для справки!

Здесь важно учесть, что подрозетник уместнее утопить глубже, нежели он будет торчать даже на миллиметр. Дело в том, что только тогда розетка после установки плотно примкнет к стене

Нужно обратить внимание также на расположение на стене мест крепления штепселя под саморезы: они должны расположиться на одной линии либо по горизонтали, либо по вертикали

• Излишки смеси со стены убирают с помощью шпателя.
• Установку и последующее подключение розетки осуществляют после полного засыхания раствора и завершения отделочных работ.
• Не забудьте обесточить квартиру перед подключением штепселя.

• Используя специальный нож, провод зачищают от внешней оплетки, стараясь не повредить изоляцию жил.
• С концов провода снимают также изоляцию. В этом случае подойдет и обычный нож.
• Со штепселя снимают рамку, очищенные концы жил заводят в его контакты, плотно зажимают и фиксируют на винты.

Для справки!

Напомним, что соединение проводов, имеющих разное сечение, или изготовленных из различных материалов проводят через клеммы.

• Розетку устанавливают в коробку и фиксируют на длинные саморезы.
• Устанавливают рамку розетки.
• Возобновляют подачу электричества квартире и прозванивают готовую линию тестером на наличие короткого замыкания в проводке. Проверяют также работоспособность балконного штепселя. Если никаких проблем при этом не возникает, штробы можно заделать шпаклевкой либо штукатурным раствором.

Выбираем светильники

Рынок осветительных приборов для балконов изобилует многообразием светильников. Перед тем, как провести свет на балкон своими руками, посетите магазин светильников и выберите то, что вам нужно. Ваша покупка может влиять на особенности монтажа.

Вам следует учесть размеры осветительных приборов, назначение помещения и уровень освещения в нем. Источники света должны также соответствовать картине общего интерьера.

Осветительная техника классифицируется по типам света и монтажа.

По типу света

Осветительные приборы отличаются между собой спецификой и направлением светового потока. Отсюда и их классификация:

• направлены вниз — последовательно и равномерно освещают помещение, актуальны для освещения балконов с низкими потолками, а также для локального зонирования;
• отраженные (отражаясь от потолка, световой поток направлен на освещение всего пространства) — дают рассеянный свет, который равномерно отражается от всех поверхностей, подходит для общего освещения. Если свет требует регулировки, приобретите диммер.

По типу монтажа

Если грамотно расположить осветительную технику в помещении, можно выиграть в дизайне. Правильное освещение способно «приподнять» потолок и «раздвинуть» стены — придать визуальный эффект просторного помещения. Это вам подтвердит любой дизайнер.

Для электрификации балконов особенно популярны такие виды локализации светильников, как:

потолочные — классика жанра и самый распространенный выбор у покупателей;

напольные — это, конечно, мобильные осветительные приборы, но для балкона слишком громоздки;

настенные (как вариант — бра) — создают камерное освещение и атмосферу уюта, подходят для классических интерьеров;

точечные (встраиваемые) светильники — отличное решение, это практично, эстетично, к тому же, срок службы у этих источников света достаточно продолжительный. Установить их можно самому, имея некоторые навыки. И еще один недостаток связан с излучаемым светом, который может утомлять глаза из-за узкой направленности.

По назначению и функциональности освещение на лоджии может быть следующих разновидностей:

1. общее (одна или две люстры);
2. местное (лампа с плафоном закрытого типа);
3. декоративное (дизайнерские светильники, могут располагаться в разных местах);
4. комбинированное (как пример — сочетание настенных бра и потолочной люстры);
5. двухуровневое (при натяжных потолках или гипсокартонных конструкциях).

Пространство на балконе можно выгодно зонировать — выделить и рабочее место, и зону релаксации, мягко осветив небольшим бра.

Чтобы организовать электроосвещение на балконе, не обязательно быть электриком. Главное — придерживаться предложенной инструкции и соблюдать правила техники безопасности. И у вас все получится.

Как вам статья?

Мне нравитсяНе нравится

Разновидности светильников

Сегодняшний ассортимент светильников просто огромен, поэтому выбор оптимального варианта для многих становится проблемой. При всем многообразии выбора, отметим, что источники света по локации делятся на 4 основных типа:

1. Потолочные светильники. Они полностью заполняют помещение равномерным светом. Не обязательно приобретать яркое свечение дневного света. Удобнее использовать светильники, торшеры, плафоны, ленты уютного мягкого свечения. Можно также поставить регуляторы интенсивности подачи света.
2. Настенные осветители, среди которых классикой жанра считаются бра. Эти светильники полностью берут на себя нагрузку по освещению балкона, если не предусмотрен потолочный свет. Также они хорошо себя зарекомендовали в роли дополнительных источников света, когда интенсивная подсветка не нужна.
3. Напольные светильники в виде торшера и напольных ламп превосходно смотрятся в качестве дополнительной подсветки либо в роли локального освещения. Это однозначно ваш выбор, если на балконе реализовано сложное архитектурное оформление в виде ступеней, ярусов, колонн.
4. Декоративные. Каждый из вышеупомянутых типов света способен взять на себя декоративную нагрузку. Давайте вспомним о навесных источниках света: гирляндах и настольных фонариках. Они с легкостью привнесут в атмосферу дух праздника и неординарности.

Выбираем кабель

Чтобы правильно выбрать кабель, необходимо придерживать пары нескольких рекомендаций:

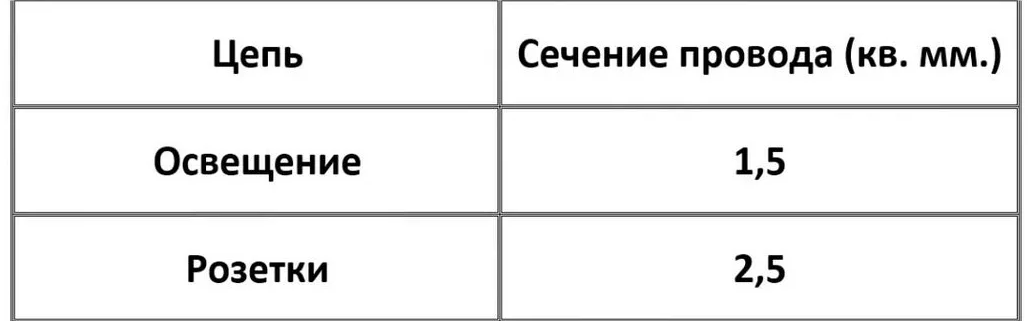

1. Не использовать слишком толстые провода. Достаточно сечения в 1,5 кв.мм, чтобы подключить все осветительные приборы.
2. Выбирать провода для розеток и осветительных приборов отдельно. Поскольку розеткам иногда приходится взаимодействовать с высоким напряжением, то лучше выбирать кабель в 2,5 кв.мм.
3. Выбирая материал нужно придерживаться правила: один дом – один материал. Нельзя половину проводки сделать алюминиевой, а вторую – медной. Дело в том, что у данных материалов отличаются показатели проводимости. Поэтому при соприкосновении они сразу начнут замыкать и искрить, что неизменно приведет к повреждениям электрических приборов в квартире, а также к возгоранию, если вовремя не отключить подачу тока.
4. Если присутствует заземление, тогда необходимо брать трехжильный кабель. Если оно отсутствует, то двух жил будет достаточно. В высотных домах обычно используют только 2-жильные кабели.

Подготовка к монтажу

Чтобы проложенная электропроводка и установленное электрооборудование не нарушали требований электробезопасности, не портили интерьер балкона, необходимо подготовиться к монтажу. Подготовка включает определённые операции.

1. Выбор типа освещения.

Очень важно правильно выбрать тип освещения для балкона. Во-первых, от освещения зависит назначение помещения, во-вторых, с освещением связана нагрузка на сети

Используются следующие варианты освещения:

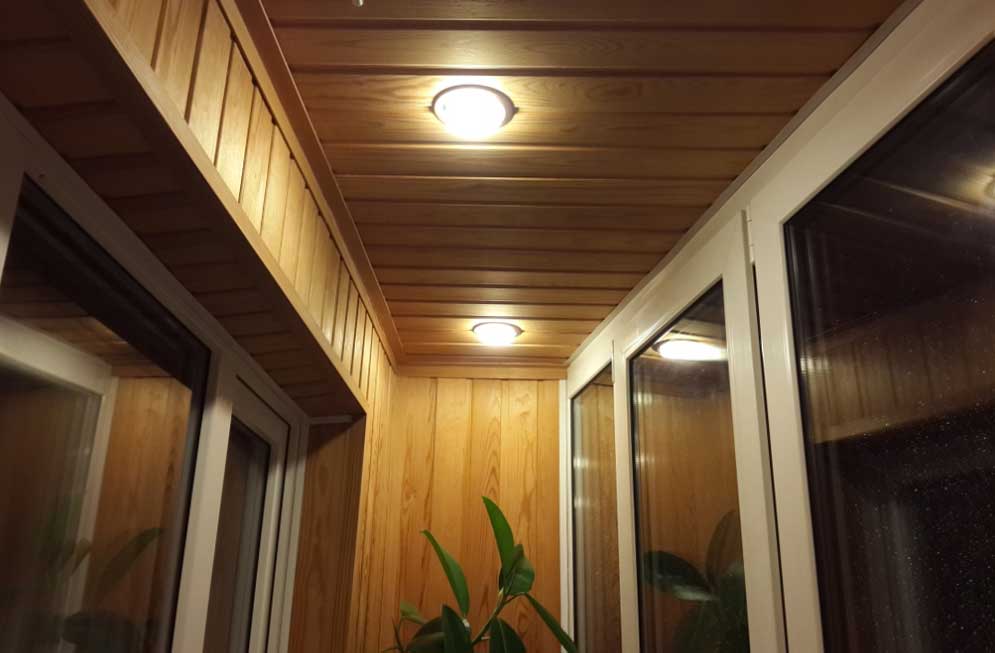

точечное освещение — это вариант для потолка балкона, обшитого деревом или ПВХ панелями. Существуют разные типы точечных светильников (диодные, галогенные, накаливания), которые различаются по энергопотреблению и способу подключения;

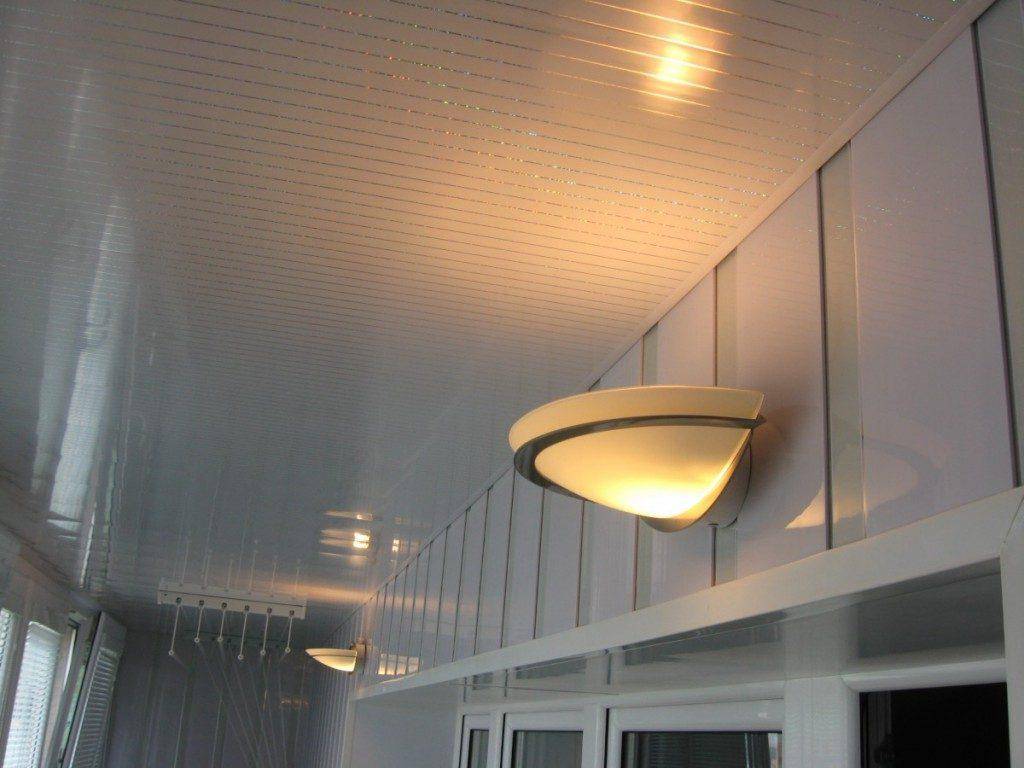

настенное освещение — это светильники в виде бра. Они крепятся к стенам в разных частях балкона, а управляются от одного или от разных выключателей;

общее освещение — это самый простой и неэнергоемкий вариант, который легко реализуется. Когда на балконе необходимо иметь только техническое освещение, то светильник с одной или несколькими лампами подвешивается на потолок.

1. Выбор схемы подключения.

После выбора типа освещения легко рассчитать максимальную нагрузку на сети. В зависимости от нагрузки выбирается один из вариантов подключения к квартирному электроснабжению:

квартирный распределительный электрический щиток;

распределительная коробка между потребителями внутри квартиры;

электрическая розетка, расположенная рядом с балконом.

Самый простой вариант: вывод питающего кабеля от ближайшей розетки

В зависимости от источника электроснабжения создаётся электрическая схема, по которой будут выполняться монтажные работы.

В большинстве случаев балконы подключаются к ближайшей электрической розетке.

Если на большом балконе устанавливается несколько светильников и розеток, то для них монтируют общую распределительную коробку.

Возможный вариант схемы электроснабжения балкона имеет следующий вид:

В этой схеме используется параллельный способ подключения, то есть к фазному и нулевому проводу параллельно подключаются выключатель, светильник, розетки.

1. Выбор способа разводки проводов.

Для разводки электрических проводов на балконе используют один из способов.

1. Скрытый способ — вариант, при котором провод прокладывают в специальных каналах. Удобный способ скрыть провода под штукатуркой или покрытием.

1. Открытый способ — это простой и дешёвый вариант прокладки проводов. Предусмотрены разные способы защиты проводов. Например, прокладка проводов в жёстких пластиковых трубах, которые с помощью специальных приспособлений крепятся к стене.

Проводка в кабель — каналах

1. Выбор и покупка проводов.

Правильный выбор проводов существенно влияет на качество проводки. В качестве материала для проводов используется медь и алюминий.

Чаще всего предпочтение отдаётся проводам с медными жилами. Они имеют более низкое сопротивление, чем алюминиевые провода, а значит, при одинаковом сечении выдерживают большую нагрузку

Важное преимущество медных проводов — это высокая гибкость, что требуется при прокладке балконной проводки

Алюминиевые провода более дешёвые, поэтому в домах старой застройки вся скрытая проводка уложена проводами из такого материала. Сейчас провода из алюминия используются, когда необходимо сэкономить, а безопасность не имеет значения.

ВАЖНО!

В электропроводке должны быть провода из одного материала, потому что алюминий с медью в скрутке окисляются, после чего возникает искрение.

По мнению специалистов, для прокладки сетей в квартире должны использоваться электрические кабели следующих марок:

ВВГ — небронированный гибкий кабель, состоящий из медных жил. Они имеют различную форму с поливинилхлоридной изоляцией. Существуют различные модификации кабеля, в том числе с негорючей изоляцией;

NYM — кабель, изготовленный по европейским стандартам. Чтобы обеспечить негорючесть изделия, между оболочкой и медными жилами уложен резиновый наполнитель.
