Дымовая труба для котельной: расчет высоты и сечения по техническим нормативам

Порядок выполнения заказа

1. На основании полученных от вас характеристик котельной мы выполняем предварительный расчёт стоимости трубы.
2. Согласовываем цену, оформляем договор на выполнение работ.
3. Изготавливаем дымоходы промышленного назначения по утверждённым чертежам. Материалы и технологии, которые мы используем на производстве, полностью отвечают требованиям госстандарта. Как результат – мы выпускаем надёжную продукцию, которая эксплуатируется в течение многих десятилетий.
4. Готовые дымоходы доставляем заказчику. Мы выполняем заказы для теплогенерирующих предприятий во всех регионах России.

Звоните по телефону, чтобы получить больше информации, обсудить условия поставки и оформить заказ.

Монтаж дымоходов для газовых котлов

Требования к дымоходам газовых котлов:

• Котел с дымопроводом необходимо соединять при помощи термостойкого герметика
• Хомуты монтируются через 2,5 м на вертикали и каждые 1.5 м на горизонтали.
• консольный уголок (промежуточное крепление) на вертикальном участке ставится через каждые 10 м
• Свинцовая основа дымопровода должна быть тщательно подогнана к крыше.
• При монтаже дымоходов для газовых котлов не допускается прогиб элементов дымопровода;
• Зазоры между соединительными элементами недопустимы;
• Внутренняя поверхность канала должна быть гладкой, чтобы уменьшить оседание сажи;
• Длина горизонтальной части газохода до 3 м в новых зданиях и не больше 6 м в старых;
• Перекрывание звеньев трубы при монтаже — минимум на половину диаметра.

Почему рассматриваются именно твердотопливные приборы?

Всё просто – с ними в этих вопросах всегда больше проблем, если сравнивать с газовыми. Поясним почему:

Прежде всего, газовые отопительные приборы – это практически всегда изделия заводского производства. То есть обязательно имеют патрубок определенного сечения для подсоединения к дымоходу. Оговаривается площадь сечения канала и в технической документации модели. То есть все довольно просто – ни на одном из участков уходящего вверх дымохода зауживать канал не допускается.

Котлы или печи заводской сборки всегда имеют патрубок для подключения дымохода. То есть проблема с сечением дымохода уже не стоит – оно должно быть не меньше указанного в технической документации.

• Температура выходящих в дымоход продуктов сгорания газа несоизмеримо меньше, чем у образующихся при сгорании древесины или иного твёрдого топлива.
• Трудно сравнить и объёмы образующихся при сгорании «голубого» и твердого топлива газовых смесей. Разница здесь – весьма существенная!

А вот твердотопливные отопительные приборы, печи или котлы, очень часто создаются самостоятельно. Или же достаются «в наследство» от бывших владельцев дома. И вот здесь никогда не лишней будет проверка параметров подключённого к такому прибору дымохода.

Впрочем, то, что касается высоты трубы и проверки тяги – наверное, можно в полной мере отнести и к газовому отопительному оборудованию. Сечение-то известно, но остальное проверить не помешает.

Но начнем именно с сечения.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Обслуживание и чистка

Часть продуктов сгорания в процессе работы оседает на стенках трубы. Поэтому чистка дымового канала — обязательный процесс. Иначе снижается КПД котла и увеличивается расход топлива.

Определить степень загрязненности дымохода можно двумя способами:

1. Визуальный осмотр;
2. Измерение температуры выходящих газов. Если она выше нормы — это первый признак необходимости чистки. Данные о температуре газов распечатываются и составляется план работ;

Способы очистки:

• Химическая. Пред чисткой обязательно определить тип подходящих химических средств. Накопившиеся отложения сажи обычно удаляются с помощью специального спрея. Такой способ очищения подойдет для небольшого слоя загрязнения.
• Механическая. Механическая чистка так же допустима, но опасна для рабочего персонала оседанием в легких мелкодисперсных частиц. Чистка при помощи скребков и щеток обычно применяется для дымоходов больших диаметров.
• Аппаратная. Аппараты могут быть пескоструйными или гидравлическими. В первом варианте струя песка сбивает частицы сажи со стенок. В гидравлических аппаратах вместо песка используется вода

После окончания чистки проводится повторный анализ температур. Распечатка покажет, качественно ли было проведено очищение.

Расчет параметров трубы

Для определения высоты и диаметра дымовой трубы для котельной необходимо выполнить аэродинамический расчет конструкции. Диаметр зависит от мощности отдельных котлов или в целом котельной. На горение топлива и эффективное удаление дыма огромное влияние оказывает тяга, для создания которой необходима постоянная подача воздуха в топку. Это обеспечивается как естественным, так и искусственным путем.

Если в систему встроен дымовой насос, то высота трубы решающего значения не имеет. Важен этот параметр в основном для учета вредных выбросов в атмосферу. Чтобы определить самотягу, нужен обязательный расчет и высоты, и сечения трубы.

Расчет высоты трубы при естественной тяге

Чтобы создать нормальную естественную тягу необходимо соблюсти условие равенства силы тяги и суммарного сопротивления, которое возникает во время продвижения дымовых газов по газоводным каналам котла и тракту дымовой трубы. Обеспечить такую тягу возможно при условии небольшого газового сопротивления, когда высота трубы не превышает 60 м.

Нормативными документами, регламентирующими расположение и расчет дымовых труб по высоте, являются СНиП41-01-2003, СП 7.13130.2009, рекомендации изложенные в инструкции к котлу, в частности, следующие их требования:

От колосников до верхней точки трубы не должно быть меньше 5 м. Над плоской кровлей без высокого ограждения труба должна возвышаться не менее чем 0,5 м. По отношению к высоте ограждения и конька крыши труба должна превышать их уровень на 0.5 м, если она находится в пределах полутора м от этих конструкций. Когда дымоход удален от парапета и конька на расстояние от 1,5 до 3 м, его верхняя точка должна совпадать с их уровнем по высоте.

При неправильно подсчитанной высоте дымохода может возникнуть много проблем и главная – воздушные завихрения или зона ветрового подпора. Огонь в топке могут погасить сильные порывы ветра.

Выполнение правил пожарной безопасности также обязательное условие при проектировании трубы котельной. Необходимо изолировать конструкции, прилегающие к трубе. Чтобы искры из вентиляционных отверстий на трубе не попадали на кровлю в случае, когда она выполнена из горючего материала, высоту конструкции увеличивают на 0,5 м. Труба котельной должна быть удалена от высоких построек и деревьев минимум на 2 м.

Так как оптимальная тяга возникает за счет разности между суммарной плотностью газов, уходящих в дымоход и столбом воздуха снаружи равным по высоте, расчет выполняется по формуле:

Расчет довольно сложный, лучше, если его выполнят специалисты. Параметры, влияющие на высоту трубы:

Коэффициент А характеризует метеорологическую обстановку региона. Мi – масса дымовых газов, которые проходят через трубу за единицу времени. F – скорость с которой оседают частицы, образующиеся во время горения. Спдкi и Сфi – показатели концентрации разных веществ в дымовом газе. V – объем газа. T – разница между температурами воздуха, поступающего в трубу и выходящего из нее.

Если котельная расположена в пристройке к дому, последний становится помехой. Необходимо, чтобы в этом случае оголовок трубы располагался выше зоны ветрового подпора. В противном случае функционировать нормально отопительное оборудование не сможет.

Чтобы определить, на какую величину нужно нарасти трубу, находят самую высокую точку на доме, проводят через нее прямую образовывающую угол 45 градусов с поверхностью земли. Пространство под этой линией – зона ветрового подпора, а дымоход должен располагаться над ней.

Расчет диаметра трубы

Для расчета диаметра трубы существует формула: S = m/(?r х w). Здесь m – расход топлива за 1 час, w – скорость движения дымовых газов, ?r — плотность воздуха в условиях работы, определяют его по формуле: pв = pBну х 273?273 х tос. Где tо – температура воздуха снаружи, pBну – плотность воздуха в нормальных условиях = 1,2932 кг/м3.

Пусть в котле сгорает 50 кг твердого топлива за час, тогда за секунду это будет 50 : 3600 = 0,013888 кг. Скорость движения дымовых газов – 2 м за сек. При температуре воздуха -4 градуса С плотность воздуха равна 0,6881кг на 1 куб. м. Тогда S = 0,013888 : (0,6881 х 2) = 0,010092 кв. м = 92 кв. см. Для круглого сечения d = v4 x 92 : 3,14 = 10,83 см.

Диаметр цилиндрического дымохода можно рассчитать и по другой формуле: d = 1000/1,163 x (r x QvH), где r — коэффициент, зависящий от вида используемого топлива. Для угля это 0,03, для дров 0,045, для газа 0,016, жидкого топлива — 0,024.

Расчет сечения дымохода для газового котла

Для точного определения параметров системы, через которую удаляются продукты горения, производятся сложные вычисления. При этом учитываются форма и материал трубы, средние значения температуры снаружи и внутри, шершавость стенок и другое. Однако рассчитать сечение дымохода (F, м²) с достаточной для практических целей точностью можно с помощью формулы:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

• K – коэффициент от 0,02 до 0,03;
• Q – мощность котла в кВт, указанная в техпаспорте;
• Н – высота дымохода в метрах.

Полученный результат нужно проверить на соответствие СНИП 2.04.05-91 и при необходимости подкорректировать. В нормативном документе указано, что в зависимости от мощности внутреннее сечение дымохода круглой формы должно быть:

Мощность, кВт	Диаметр, мм
24	120
30	150
45	170
55	190
80	220
100	230

Для газовых котлов с прямоугольным дымоходом размер выбирается:

Мощность, кВт	Сечение, мм
меньше 3,5	140×140
3,5 — 5,2	140×200
5,2 — 7,3	140×270

Возможна установка труб квадратной формы, если их параметры соответствуют требованиям, но следует учитывать, что им свойственно накапливать сажу. Поэтому такие изделия придется чаще чистить, иначе уменьшение отверстия негативно отразится на работе системы. Если к дымоходу предполагается присоединить два котла, сечение рассчитывается по их суммарной максимальной мощности.

Разновидности систем

Околофасадный дымоход

Тип несущей конструкции определяет категорию того или иного дымовывода. По этому показателю можно выделить:

• Самонесущие строения. Основу здесь составляют сэндвич-дымоходы. Особенностью последних является легкость монтажа на кровельном покрытии, где основание трубы опирается и закрепляется во внутреннем помещении здания. Системы имеют множество ограничений по применению начиная от температуры сгорающих продуктов и заканчивая химической неустойчивостью.
• Околофасадные конструкции закрепляют непосредственно на несущие стены строения, поэтому здесь не нужен дополнительный фундамент. Модули, из которых состоит труба, легко поддаются замене, поэтому такой вариант дымоотвода считается наиболее экономичным.

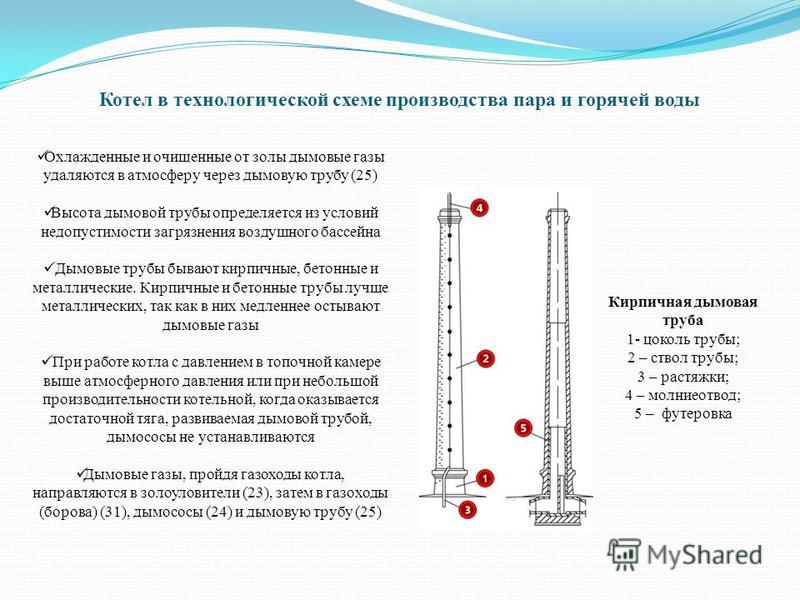

• Дымовыводы в виде колонн представляют собой кирпичные строения, в основании которых заложен мощный фундамент, обычно это круглые либо квадратные массивы, вертикально идущие вверх. Бывают колонны из металла, где в единый ансамбль собрано несколько строений, так называемая многоствольная система.
• Дымоотводы, собранные по принципу ферм, нашли применение в областях с неустойчивой сейсмической обстановкой, они имеют дополнительные опоры.
• Мачтовые строения состоят из опорной башни, растянутой на тросах, где внутри проходит одна или несколько труб.

Показатели для практического аэродинамического расчета дымовой трубы

Дымовые трубы котельных и частных домов с твердотопливным котлом (каминами) требуют проведения тщательного вычисления с учетом ряда показателей:

• климатических особенностей данной местности;
• рельефа местности и типа грунта, на котором возводится постройка;
• региональной сейсмической активности;
• скорости ветров и норм выпадения осадков, а также критических величин;
• типа кладки печи;
• динамических колебаний оборудования;
• материала, из которого построят дымовую трубу, и его температурного расширения;
• вида топлива, его теплоотдачи;
• технических характеристик, присущих котлу;
• температуры газов на выходе.

Оперируя такими данными, можно просчитать:

• высоту сооружения;
• оптимальный диаметр;
• допустимую массу, которую может иметь возводимая дымовая труба и, следовательно, выбрать материал, подходящий для обустройства конструкции.

Результаты расчетов позволят определиться с диаметром будущего дымохода, его высотой и массой

Правильно просчитанная высота и проходимость, подбор формы и материалов поспособствуют естественной тяге, обеспечивая хорошую теплоотдачу. Правильному расчету способствует привлечение профессиональных специалистов. Проявление небрежности обернется конструкционными ошибками, вследствие которых:

• внутренние поверхности будут подвергаться чрезмерному оседанию сажи и золы;
• внутреннее сечение будет постепенно уменьшаться, что приведет к ослабеванию тяги и проникновению угарных газовых образований во внутренние помещения;
• возрастет возможность возгорания накапливающихся смол и деформации трубы, вызванной температурными перепадами;
• повысится пожароопасность.

Как рассчитать площадь сечения дымовой трубы?

Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи

Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Тип топлива	Удельная калорийность топлива, кКал/кг, усредненно	Удельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³	Рекомендуемая температура на выходе из дымохода, °С
Дрова со средним уровнем влажности — 25%	3300	10	150
Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30%	3000	10	130
Торф — брикеты	4000	11	130
Уголь бурый	4700	12	120
Уголь каменный	5200	17	110
Антрацит	7000	17	110
Пеллеты или древесные топливные брикеты	4800	9	150

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Цены на дымовую трубу

дымовая труба

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Обслуживание и чистка

В процессе эксплуатации котельных дымоходы изнашиваются, поэтому им постоянно требуется техническое обслуживание и ремонт. Этими работами занимаются рабочие со специальными навыками и знаниями.

Наиболее подверженная часть дымохода — оголовок, т.к. на него оказывается давление изнутри, воздействуют температура и окружающая среда. В случае разрушения можно провести точечный ремонт кирпичной кладки или бетонной конструкции. При сильном уроне придется отстроить их заново.

При появлении трещин на кирпичных и бетонных дымоходах трещины и щели заделывают специальными растворами, разрушенные кирпичи меняют на новые. В случае повреждения металлических секций дымохода проводят их замену.

Наиболее подвержено разрушению защитное внутреннее покрытие, называемое футеровкой. Оно требует к себе постоянного пристального внимания, периодических осмотров и диагностики. При выявлении нарушения целостности рабочие осуществляют затирку поврежденных участков. Если точечным ремонтом ситуацию спасти не удается, производится полная замена покрытия.

Еще одной обязанностью специалистов является ремонт стяжных колец во избежание их растрескивания. Если вернуть функциональность старого элемента не представляется возможным, устанавливают дополнительные кольца.

Обслуживание включает в себя покраску поверхности дымоходов. Такие работы подразумевают применение метода промышленного альпинизма, т.к. он наиболее эффективен в плане использования механизмов и дополнительного оборудования.

Т.к. через трубу дымохода проходят не только дым и газы, но и пепел с сажей, в процессе эксплуатации происходит наслоение этих элементов на стенках, в результате проходимость будет снижена или полностью исчезнет. Для предотвращения такой ситуации периодически проводится чистка внутренней трубы бригадой специалистов.

Чистка бывает механической и химической. В первом случае процедуру применяют, если труба не слишком высокая и оборудование способно справиться с засором. Однако наиболее востребовано очищение химическими средствами, т.к. это позволяет без труда достичь любого участка внутри конструкции и избежать механических повреждений поверхности трубы.

Самая сложная и затратная часть обслуживания — демонтаж дымовой трубы котельной вследствие окончания срока службы или невозможности восстановить повреждения посредством капитального ремонта.

Варианты монтажа дымоотводов

Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.

Внутреннее исполнение дымохода

Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.

Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.

Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.

Устройство наружной конструкции

Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.

Наружный дымоход — более безопасный, но его нужно хорошо утеплять. У покупной конструкции все элементы хорошо подогнаны, так что сборка не создаст проблем

Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.

Установка коаксиального дымоотвода

Дымоход этого типа выводит продукты горения наружу и одновременно снабжает горелку котла воздухом, богатым кислородом. При наличии такой конструкции не нужна дополнительная вентиляция.

Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенок 0.1 – 0.2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются т.к. между ними имеются перемычки.

Монтируют коаксиальные дымоходы для котлов с закрытой камерой сгорания, выполненных для установки на стену и на пол, а также для колонок и других газовых агрегатов.

Такой газоотвод имеет несколько преимуществ:

• конструктивно труба устроена так, что одновременно с нагревом поступающего воздуха, происходит охлаждение отработанных газов;
• дымоход увеличивает КПД оборудования;
• имеет компактные габариты, поэтому используют его не только в частных домах, но и в городских квартирах;
• безопасен — выводящиеся газы не контактируют с воздухом помещения и выходят не через вентиляционный канал а прямо в атмосферу;
• прост в монтаже.

Читайте так же: Медная труба d15 en12735

Устанавливают коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа установки наибольшая длина дымохода не должна быть больше 4 м. Существуют модели с основательными параметрами, созданные специально для дымоотвода на большое расстояние.

Непосредственно под монтаж коаксиального дымохода производители выпускают адаптеры специальной конструкции, используемые для вертикальных переходов через перекрытия и кровлю. Для предохранения системы от осадков и обеспечения герметичности в районе прохождения трубы сквозь перекрытие существуют специальные оголовки.

На рисунке отображены советы и обязательные требования к монтажу дымохода коаксиального типа. Все они касаются газоотводов для котлов, мощность которых не превышает 70 кВт

В случае применения коаксиального дымохода для котла, установленного на стене, его располагают горизонтально. При этом необходимо обеспечить 3-5% уклон, иначе в котел будет попадать конденсат.

Нормы регламентируют не только размеры самого дымохода для газового котла, но и расположение отверстия в стене. Оно должно быть удалено от окна, находящегося рядом, минимум на 50 см и не менее 25 см, если находится над окном.

Требования к дымоходам

Качественное отведение дыма ─ вопрос и не только комфорта, но и безопасности. Надежный дымоход:

• Не восприимчив к высоким температурам при нагревании.
• Не боится влаги, образующейся при оседании конденсата.
• Выдерживает агрессивную среду (к примеру, серную кислоту).
• Создает хорошую тягу.

Оптимальная форма канала домашней котельной — цилиндрическая, с идеально гладкими стенами, чтобы сажа на них не задерживалась: это предохраняет дымоход от постоянной чистки. В прямоугольных кирпичных трубах местное завихрение создает условия для засорения, и требует чистки.

Внимание! Если установка дымохода выполняется самостоятельно, стоит оценить проблемы транспортировки комплекта и уровня сложности его монтажа. Начинающему домашнему мастеру надо обсудить особенности своего устройства с профессионалом. Проконсультировать могут и поставщики отопительного оборудования

Проконсультировать могут и поставщики отопительного оборудования.

Требования к дымоходам домашней котельной регулируют строительные нормы:

• Площадь сечения трубы равна площади патрубка котла или превышает его.
• Для металлических дымоходов используют высококачественную легированную сталь с высокими антикоррозионными свойствами, с толщиной от 1 мм; в основании каналов делают специальные карманы более 250 мм глубиной для удобного удаления сажи.
• При изготовлении дымохода надо помнить, что в нем может быть не более 3 поворотов, радиус закругления которого не превышает диаметр трубы.

Соблюдение указанных норм позволяет создать хорошую тягу в дымоходе .

Выводы

Загородный дом трудно представить без печи, а значит, и дымохода – украшения дома, сложного инженерного оборудования, постоянного источника тревог. Неутешительная статистика свидетельствует, что неисправность печного отопления – основная причина пожаров в загородных домах, 70% бань горят из-за неправильно устроенных дымоходов. Что надо знать при возведении канала дымоудаления?

1. Кирпичный дымоход уже не соответствует современным требованиям: необходим хороший фундамент и грамотный мастер.
2. Стальной сэндвич-дымоход – современный и бюджетный вариант, но не так долговечен.
3. Дымоход из керамики долговечен, не коррозирует, но дороже остальных.
4. Дымоход из стекла – самый надежный и дорогостоящий, поэтому мало распространен.
5. Дымоход из асбоцемента устраивать нельзя – канцерогенен и пожароопасен.
6. Модульные системы легко собирать и обслуживать. Дымоход может быть в доме и снаружи – главное соблюдение правил пожарной безопасности.
7. Любой дымоход требует профилактики, в идеале – 2 раза в год.

Задымление, обратная тяга, пожар, просто не работающая система – возможный результат безответственного и непродуманного отношения к устройству дымохода, поэтому от грамотной сборки во многом зависит эффективность работы отопления, долговечность и безопасность его эксплуатации. Если осуществлять монтаж непродуманно, это может привести к катастрофическим последствиям.
