Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Где можно, а где нельзя размещать газовый отопительный котел

Наиболее распространенными и подходящими вариантами размещения являются кухня или отдельное помещение:

• на первом этаже;
• в цокольном этаже;
• в подвале дома;
• на чердаке.

– Возможна ли установка газового котла в ванной комнате?

Нет, не возможна. Все более распространенным становится мнение, что газовые котлы с камерой сгорания закрытого типа забирают воздух не с помещения, а потому могут быть установлены в том числе и в санузле. Во-первых, это по прежнему не соответствует нормам СНиП, поэтому газовая служба практически гарантированно запретит это вариант расположения. Во-вторых, даже если камера сгорания изолирована от помещения, характерная для санузла высокая влажность многократно сократит срок службы прочих металлических элементов котла, особенно электроники.

– Можно ли установить газовый котел в гараже?

Можно, если гараж соответствует всем требованиям к размеру и объему помещения, площади остекления, имеет фундамент, официальное оформление и соответствующую вентиляцию. Также в самом гараже можно организовать отдельное помещение под топочную.

– Можно ли разместить газовый котел в студии?

Вопрос скорее относится к квартирам, но соединяют кухню и гостиную/зал зачастую и в частных домах. В любом случае, размещать газовый котел в стандартной студии запрещено, поскольку помещение с котлом должно быть обязательно отделено дверью. За дверь считается в том числе и стеклянная. И даже любая раздвижная конструкция.

– Допустима ли установка газового котла в жилом помещении?

Нет, в спальнях, зале и прочих жилых помещениях размещение газового котла запрещено.

– Допустимы ли камин и газовый котел в одном помещении?

Правила, запрещающего установку приборов в одном помещении не существует ни в одном документе.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Пошаговый монтаж вентиляции и дымохода

В котельной частного дома нужна приточно-вытяжная вентиляция и дымоход для работы газового котла. В стене придется пробурить минимум 3 отверстия: для притока, вытяжки и отведения продуктов сгорания от отопительного прибора.

Поступление приточного воздуха можете сделать под дверью в котельную, но этого будет недостаточно. Для нормальной работы газового оборудования на противоположной от прибора стене дополнительно поставьте приточный клапан.

Вытяжное отверстие сделайте в верхней части стены под потолком. Удобное место расположения – рядом с дымоходом котла.

Для монтажа элементов вентиляции подготовьте трубы из нержавейки диаметром 150 мм, приточный клапан, монтажную пену, герметик. Из инструментов понадобится перфоратор или электродрель с набором коронок и сверл. Подготовьте пассатижи, отвертки, молоток, уровень.

Пошаговый монтаж вытяжки и дымохода предлагаю рассмотреть на примере настенного газового котла:

1. От газового настенного котла выход дымохода будет располагаться в верхней части стены. Рядом надо предусмотреть отверстие для вытяжной вентиляции.

Сделайте разметку места бурения двух отверстий. Со стороны улицы установите строительные леса или небольшие подмостки для удобства работ.

2. Подготовьте трубу из нержавейки, фасонные переходники для вытяжки и дымохода. Под диаметр каналов будете бурить отверстия в стене.

3. Из труб и фасонных элементов соберите дымоход и канал вытяжной вентиляции. Стыки для плотности перед соединением деталей обработайте герметиком, усильте по периметру саморезами. Должно получиться 2 прямые трубы.

На верхнюю часть установите дефлекторы. На нижнюю часть закрепите тройник. От бокового отверстия пойдет канал через стену в дом. Оставшееся нижнее отверстие тройника закройте заглушкой.

Узел исполнит роль отстойника для конденсата и скопления грязи. Когда нужно будет прочистить трубы, откроете заглушки.

4. В стене по разметке пробурите сквозные отверстия. Одно окно должно получиться строго напротив выхода дымохода настенного котла. Другое отверстие – это вытяжная вентиляция в газовой котельной для естественного воздухообмена.

Пробурите его с небольшим отдалением от дымохода в удобном месте.

5. Выставите трубы по месту установки. Проверьте уровнем вертикальное расположение. Убедитесь, что боковой выход тройника расположен соосно сквозному отверстию в стене.

6. При помощи хомутов и крепежных элементов зафиксируйте надежно трубы к карнизу дома.

7. После надежной фиксации вертикального дымохода и вытяжного воздуховода подсоедините горизонтальные каналы к боковым выходам тройников.

Трубы введите в дом через сквозные отверстия. Уровнем проверьте, чтобы небольшой уклон горизонтальных каналов получился в сторону улицы, иначе конденсат потечет внутрь помещения.

8. Проходящие сквозь отверстия в стене горизонтальные каналы укрепите распорками из кусков деревяшек или обрезков доски. Оставшиеся зазоры запеньте монтажной пеной.

9. После высыхания монтажной пены обрежьте ножом излишки заподлицо со стеной. Сверху замажьте раствором цемента.

10. В доме вытяжной канал обрежьте на уровне плоскости стены. В будущем закроете отверстие декоративной решеткой. Проверьте работу вытяжной вентиляции, поднеся к каналу дымящийся сверток подожженной бумаги. Дым должен втягиваться в отверстие.

11. После установки дымохода и вытяжки приступайте к обустройству приточной вентиляции в котельной. Одной щели под дверью будет недостаточно. Для работы газового котла нужен объемный приток воздуха с улицы.

Решите проблему установкой приточного клапана диаметром 150 мм. Прибор состоит из утепленной трубы, оголовка с фильтром и уличной декоративной решетки. Если клапан меньше диаметра, рекомендуемого газовым инспектором, установите 2 штуки.

12. В нижней части стены электродрелью с алмазной коронкой просверлите 2 сквозных отверстия. Пылесосом удалите пыль после бурения. Внутрь готовых отверстий вставьте утепленные гильзы клапанов. Зазоры заделайте герметиком.

Со стороны помещения на каналы закрепите оголовки с фильтром. С улицы приточные отверстия закройте декоративными решетками.

Работу приточной вентиляции проверьте листом бумаги. Он будет отклоняться от оголовков поступающими потоками воздуха. Интенсивность притока регулируйте заслонками на воздушных клапанах.

Первый запуск

Насколько эффективно работает вентиляция в котельной с газовым котлом, проверяйте при закрытой двери. Воздухообмен должны круглосуточно обеспечивать приточные и вытяжные каналы.

Для получения точных замеров скорости движения воздуха и газов используйте прибор – анемометр.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

• нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
• просверлить отверстие;
• установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
• использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
• установить заслонку, с помощью которой регулируется величина проходного отверстия;
• установить вытяжной вентилятор;
• прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
2. длина максимального ответвления — 1 м;
3. максимально допустимое количество колен в дымоходе — 3 шт.;
4. в системе должны отсутствовать уступы и сужения поперечного профиля;
5. в состав конструкции должны входить устройства для ревизии и капельник;
6. места поворотов оснащаются очистным лючком;
7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

• длительная эксплуатация,
• безукоризненная прочность стенок,
• простота монтажа,
• безопасность и увеличенная прочность,
• приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

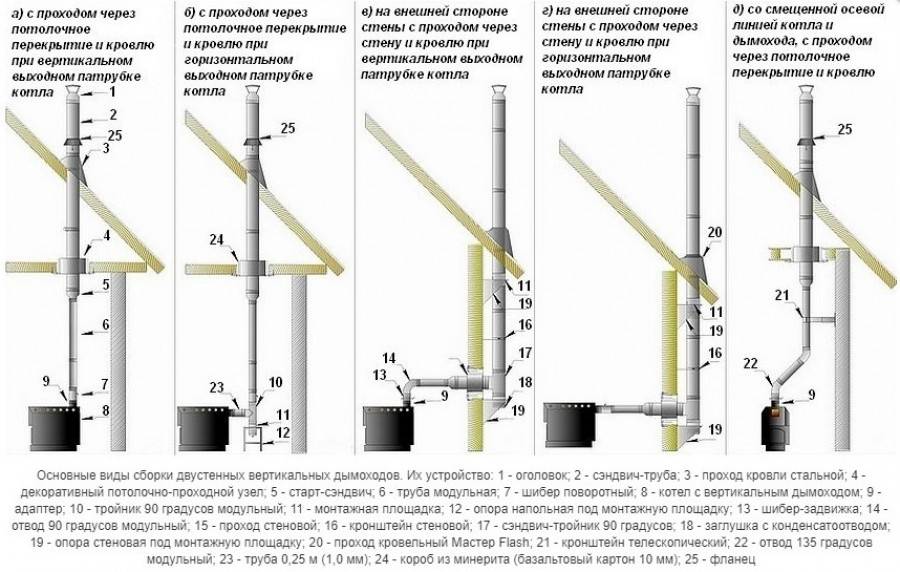

Монтаж рекомендации и схемы основные этапы монтажа дымохода

Рассмотрим устройство дымохода из труб оцинкованных, как самый популярный тип дымоотвода. Существует два способа его монтажа в загородном доме:

• монтаж внутри дома;
• монтаж снаружи дома.

Общие требования

Некоторые важные моменты при устройстве дымохода для газового котла в загородном доме

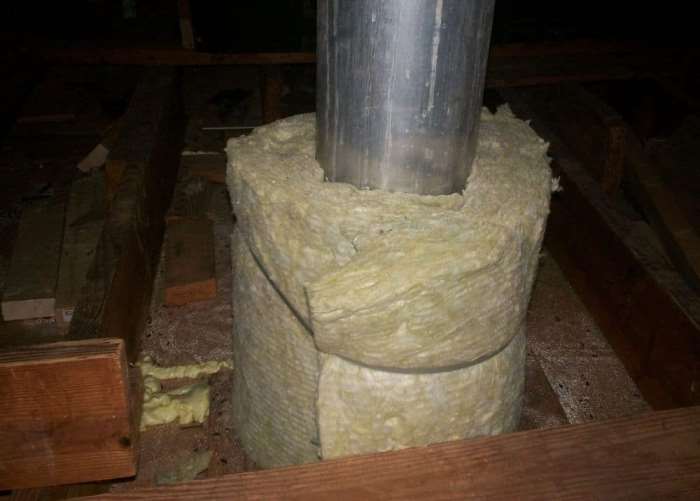

Особое внимание уделяется устройству теплоизоляции в местах прохода дымоотвода рядом с горючими элементами конструкций перекрытия и кровли

Проходные патрубки защищаются базальтовой ватой с фольгированной поверхностью. Вата закрепляется мастикой огнестойкой. По периметру укладывается вата минеральная в местах прохода трубы через перекрытия, стены и т.д.

Герметичность стыков можно проверить старым «народным способом» из мыльного раствора. При появлении пузырей, следует срочно выполнить полную герметизацию базальтовой ватой, иначе эксплуатация дымохода может привести к пожару.

Монтаж дымохода внутри дома

Более сложный вариант, выполняется при невозможности устройства дымоотвода снаружи или при монтаже котла в помещении кухни.

Пошаговая инструкция монтажа дымохода внутри помещения:

1. Выполняется разметка и устройство отверстий в перекрытии и кровле дома.
2. Монтируется переходник к патрубку газового котла.
3. Устанавливается тройник с ревизией.
4. Постепенно выполняется монтаж трубопровода с использованием при проходе через перекрытие дома специального патрубка защиты.

До горючих материалов перекрытия и кровли устраивается теплоизоляция из минеральной ваты. Это очень важный пункт при устройстве дымохода, от этого зависит пожарная безопасность здания.

5. Стыки трубы закрепляются к стенам и стропилам хомутами.
6. Монтируется специальный проходник для кровли.
7. Поднимается дымоход на проектную высоту.
8. Устанавливается защитный зонт или дефлектор.

Монтаж дымохода снаружи дома

Этот способ более простой при монтаже и более пожаробезопасный.

Пошаговая инструкция монтажа дымохода снаружи помещения:

• К патрубку газового котла монтируется специальный элемент для прохода через наружную стену дома.
• Выполняется разметка и устройство отверстия в стене под размеры проходника.
• Монтируется труба дымоотвода из помещения дома (котельной).
• Устраивается изоляция этого места, закрывается с обеих сторон стены пластинами (можно сделать самостоятельно, а не приобретать отдельно на рынке).
• Монтируется тройник с заглушкой и ревизией, закрепляется тройник при помощи кронштейна и хомута.
• Выполняется монтаж трубы на требуемую высоту.
• Кронштейнами и хомутами закрепляются все элементы дымохода, для усиления конструкции дополнительно закрепляются все стыки соединительных частей дымоотвода.
• Монтируется защитный от дождя и снега наконечник.
• Вся наружная часть защищается термостойкой краской, которая значительно продлевает срок эксплуатации элементов дымохода.

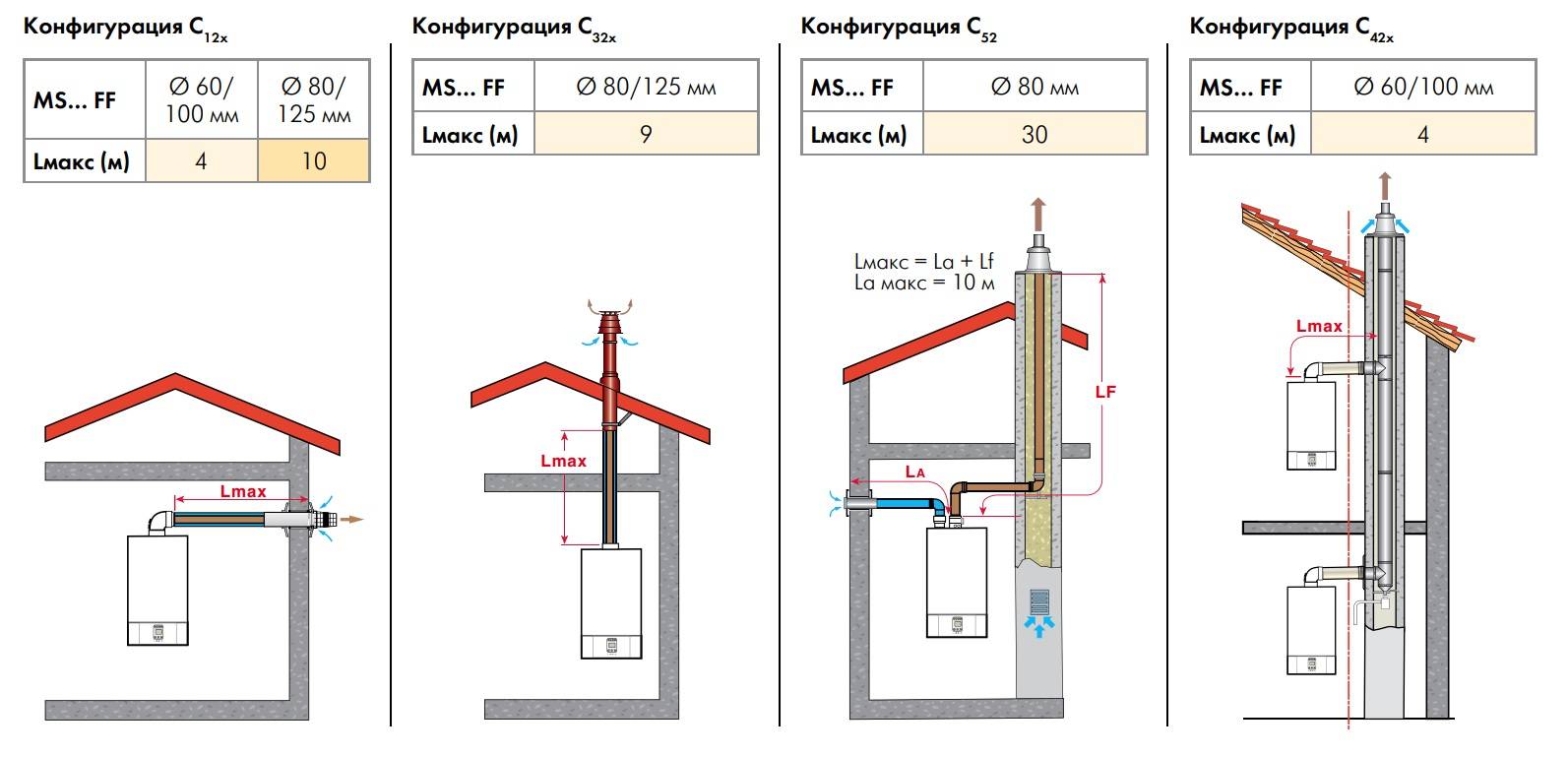

Установка коаксиального дымоотвода

Такие дымоходы устанавливаются для котлов с закрытой камерой сгорания. Комплектуются такими дымоотводами двухконтурные котлы, их можно устанавливать в многоквартирных домах. Монтаж трубы можно выполнить как горизонтально,  так и вертикально.

Также снабжены ими и котлы напольного типа. Их называют «бездымоходными».

Дымоход разделен на две части. По одной выводятся отработанные газы, а по второй в камеру сгорания поступает свежий воздух. Для таких котлов не требуется монтировать вытяжную трубу.

При установке коаксиального дымохода в стене требуется сохранять уклон в несколько градусов. В таком случае конденсат, который образуется, не будет затекать в котел.

Особенности подключения керамического дымохода

Керамические дымоходы обладают большим сроком службы. Также было сказано выше монтаж таких дымоходов выполняется строго вертикально.

Важным моментом при монтаже керамического дымоотвода является его соединение с металлической трубой газового котла.

Для так называемой стыковки используется специальный переходник. Такой переходник обеспечивает безопасное соединение металла с керамикой. Также для соединения используется одностенная труба. У нее большой коэффициент теплоотдачи. Поэтому горячие газы с камеры сгорания успеют остыть, прежде чем пройдут через переходник. Тем самым дымоотвод не разрушится и прослужит дольше.

Назначение вентиляции в котельной, нормы и требования

В камере газового котла топливо сгорает при наличии кислорода, а вентиляция обеспечивает его приток с улицы. Отсутствие воздухообмена сказывается на ухудшении горения. Количество кислорода в закрытой котельной быстро уменьшается.

Отсутствие вентиляции опасно для хозяев частного дома. В котельной становится душно от угара, что способствует отравлению людей. Накопления сажи в дымоходе могут воспламеняться, что приводит к пожару.

На соединениях газопровода часто возникают утечки газа. Если через вентиляцию они не отводятся на улицу, при достижении концентрации 5-15% от объема воздуха образуется взрывоопасная смесь.

Отсутствие вентиляциивызывает удушье от газа и копоти

На вентиляцию, отопление и кондиционирование распространяется СНиП 41-01-2003 и СП 60.13330.2020. Согласно законодательной документации, газовое оборудование мощностью больше 30 кВт необходимо устанавливать в отдельно обустроенной котельной частного дома.

Спонтанно выбранная любая комната не подойдет. Объем котельной для котла мощностью до 60 кВт должен составлять 13,5 м3. Если мощность отопительного прибора больше 60 кВт, рекомендован объем помещения больше 15 м3.

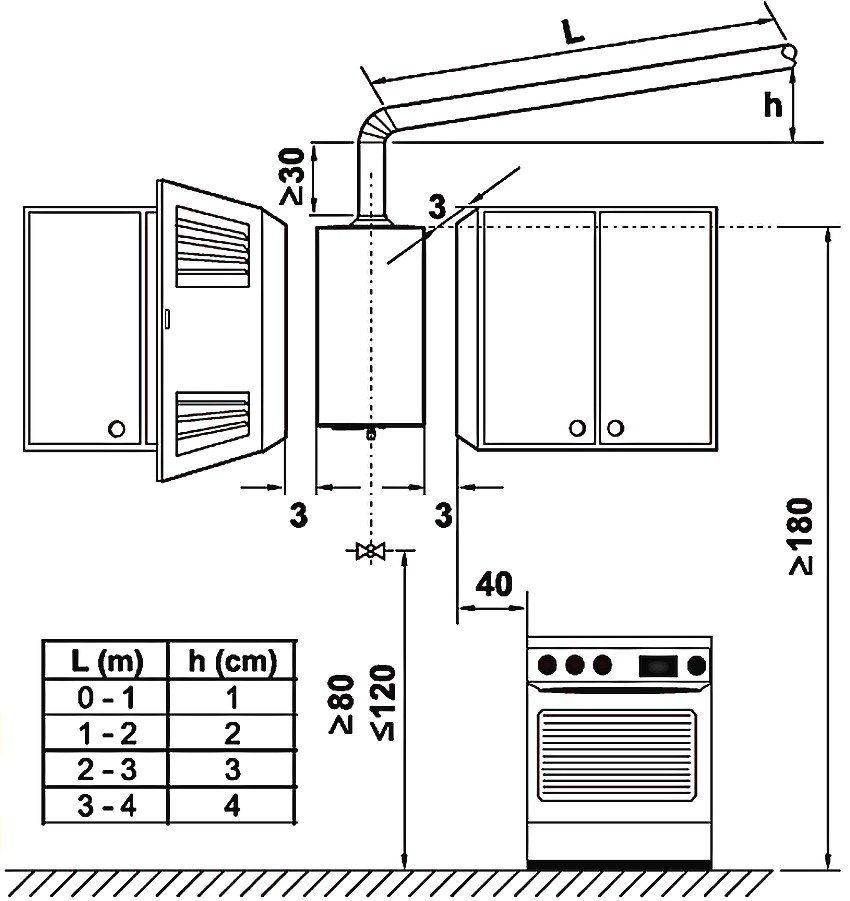

Маленькие газовые котлы мощностью до 30 кВт разрешено ставить на кухне, но комната должна соответствовать требованиям:

• минимальная площадь – 15 м2;
• соотношение общей площади остекления кухни к стенам – 3 см2/1 м3 помещения;
• минимальная высота потолка – 2,2 м;
• наличие фрамуг и форточек на окнах;
• выдержка отступа котла от стены минимум 10 см;
• отделка стен кухни стойкими к возгоранию материалами;
• наличие вытяжки и притока воздуха.

Отдельно предъявляются требования к вентиляции в котельной. За 1 час система должна обеспечить трехкратный естественный воздухообмен.

Необходимо:

• установить отдельные от общей системы вентканалы для газового котла, по котором будет поступать и отводиться воздух;
• обеспечить плотность соединений воздуховодов термостойким герметиком;
• врезать проходные гильзы в стены для подвода с улицы труб газопровода к котлу;
• к одному дымоходу подключать не больше двух котлов;
• обеспечить расстояние не меньше 300 мм между окончанием дымохода на улице и плоскостью наружной стены.

Приток воздуха рекомендуется обустроить с улицы. Если планировка котельной не позволяет этого сделать, допускается создание поступления свежих потоков из соседних комнат через щель под дверью.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

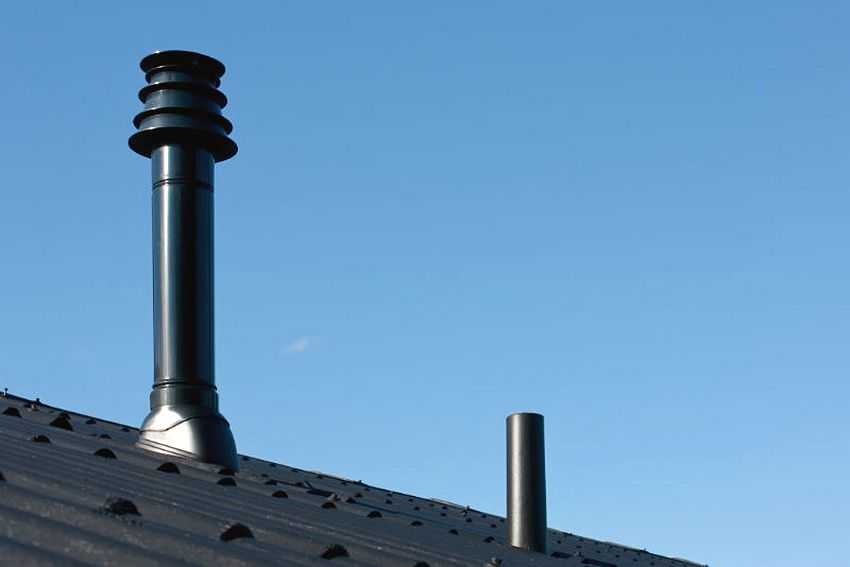

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.

Требования к дымоходам для газовых котлов

Требования к дымоходам и правила установки

Основные требования по работе конструкций дымоотведения:

1. Максимальный уклон отдельных участков трубы не более 30 градусов.
2. Дымоотводящий канал монтируется без каких-либо уступов.
3. Ответвления от основного канала не должно быть больше 1000 мм.
4. Повороты дымохода снабжаются ревизиями для очистки и слива конденсата.
5. Нижняя часть трубы должна быть с ревизией.
6. При монтаже каждый элемент дымоотвода монтируется не менее, чем вполовину диаметра трубы.
7. Недопустимы даже небольшие зазоры между отдельными элементами дымохода.
8. Горизонтальные участки дымоотвода не должны быть более 600 см, а при новом строительстве не более 300 см.
9. В перекрытиях и стенах в местах монтажа дымохода выполняется теплоизоляция.
10. Труба монтируется не ближе 250 мм от горючих строительных материалов.
11. Внутренняя поверхность дымохода должна быть относительно гладкой.

Большое (основное) внимание уделяется высоте дымоотвода над коньком загородного дома в зависимости от его расположения:

• дымоход расположен менее 1500 мм от конька дома, верх конструкции дымоотвода должен располагаться на 500 мм выше уровня конька (более устраивать не следует, так как будет перерасход газа при отоплении дома);
• дымоотвод расположен от 1500 мм до 3000 мм от конька дома, верх конструкции должен располагаться на одной отметке верха конька дома;
• дымоход расположен от конька более 3000 мм, верх конструкции должен располагаться под углом в 10 градусов от верхней отметки конька.

При нарушении данных параметров КПД котла значительно уменьшается, а при сильном ветре может произойти «обратная тяга», продукты горения могут поступать в помещение котельной, особенно это неприятно, если котел установлен внутри загородного дома.

Правильный расчет параметров конструкции

Прежде, чем приступить к установке конструкции, нужно сделать проект системы отопления. Для этого необходимо провести грамотный расчет дымохода. На сегодня существует два метода расчета параметров:

• Конструкционный;
• Проверочный.

Конструкционный расчет определяется, исходя из технического паспорта отопительного прибора, и устанавливает такие параметры, как:

• Высота;
• Диаметр;
• Материал;
• Скорость движения дымовых газов.

Проверочный расчет используется, когда дымоотвод уже существует и необходимо проверить его совместимость с отопительным прибором. Для вычисления таких параметров существует специальная формула:

F= (KxQ) / (4,19 ∙ √Н),

• где К — коэффициент, равен числу 0,02-0,03;
• Q — мощность отопительного прибора (этот показатель указывается в техническом паспорте прибора);
• H — высота дымовой трубы.

Устройство керамического дымохода

Далее полученный расчет сопоставляется с нормативными документами. Но стоит также учитывать, что размеры конструкции (высота, диаметр и сечение) зависят от места расположения и технических характеристик оборудования. В том случае, когда на один дымоход будет подключаться два отопительных прибора, необходимо делать расчет с учетом параметров обоих котлов. Неправильный расчет может повлиять не только на КПД отопительного прибора, но создать необратимые процессы во всей системе.

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:

• гофрированная труба — легко монтируется, гибкость материала позволяет
  вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
• труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
• коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

Рекомендации для установки газовой колонки

Основные требования к монтажу дымоотводных труб для газовых колонок:

• эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
• тяга внутри системы дымоотвода должна быть постоянной;
• материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
• наружный участок дымоотвода должен иметь вертикальное расположение;
• конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
• вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
• дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
• категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.
