Универсальный детектор проводки
Можно сделать универсальный индикатор скрытой проводки своими руками, при условии, что есть некоторые навыки в составлении радиосхем.
Искатель содержит два независимых блока: искателя скрытой проводки под напряжением и металлодетектора. Это позволяет обнаруживать электропроводку, когда она проложена в стальных рукавах или отсутствует напряжение в сети. Дополнительно детектор ищет и находит старую обесточенную проводку, арматуру, гвозди и другие металлические предметы.
Основу детектора составляют два операционных усилителя КР140УД1208. Блок искателя скрытой проводки представляет собой практически то же, что и предыдущий прибор только без звукового оповещения.
Блок металлоискателя работает следующим образом.
На транзисторе КТ315 собран высокочастотный генератор, который с помощью переменного сопротивления R6 вводится в режим возбуждения. Выходной сигнал генератора выпрямляется диодом КД522 и переводит собранный на операционном усилителе КР140УД1208ОУ компаратор в состояние, когда генератор звуковых сигналов, собранный на цифровой микросхеме К561ЛЕ5 находится в режиме ожидания, а светодиод гаснет.
Вращением переменного сопротивления R6 изменяется режим работы транзистора КТ315 таким образом, чтобы он находился на пороге генерации. Контроль состояния осуществляется с помощью светового индикатора и генератора звукового сигнала. Они должны отключиться. Для обнаружения скрытой проводки нужно поднести прибор к стене, при сближении антенны (катушек индуктивности L1, L2) с металлом, магнитное поле меняется, происходит срыв генерации, компаратор запускается, светодиод загорается. Пьезоизлучатель начинает издавать звук с частотой 1 КГц.
Другие варианты изготовления детектора скрытой проводки
Ещё, одним из популярных вариантов изготовления детектора проводки, является переделка старого кассетного плеера для этих нужд.
Детектор из кассетного плеера будет искать скрытую проводку в стене ничем не хуже смартфона, единственно, что за поиском проводки придётся наблюдать не на экране телефона, а слушать через динамик или же наушники.
Итак, всё, что нужно сделать, так это снять с плеера звуковоспроизводящую головку и удлинить провода, которыми она припаяна к плате. В принципе на этом всё, переделка завершена.
Поиск скрытой проводки в стене плеером
Чтобы найти скрытую проводку плеером, необходимо водить звукоснимающей головкой вдоль стены. Там где проходят провода с электричеством, будет слышен характерный треск в динамиках.
Многие используют для поиска скрытой проводки и перевёрнутую вверх тормашками индикаторную отвёртку. Единственное о чём нужно сказать, что для поиска проводки подойдёт не любая индикаторная отвёртка, а только та, в конструкции которой имеется отдельный источник питания (батарейка).
Также можно сделать детектор скрытой проводки из мультиметра, однако об этой самоделке будет рассказано в другой статье.
Универсальный детектор проводки
Можно сделать универсальный индикатор скрытой проводки своими руками, при условии, что есть некоторые навыки в составлении радиосхем.
Искатель содержит два независимых блока: искателя скрытой проводки под напряжением и металлодетектора. Это позволяет обнаруживать электропроводку, когда она проложена в стальных рукавах или отсутствует напряжение в сети. Дополнительно детектор ищет и находит старую обесточенную проводку, арматуру, гвозди и другие металлические предметы.
Основу детектора составляют два операционных усилителя КР140УД1208. Блок искателя скрытой проводки представляет собой практически то же, что и предыдущий прибор только без звукового оповещения.
Блок металлоискателя работает следующим образом.
На транзисторе КТ315 собран высокочастотный генератор, который с помощью переменного сопротивления R6 вводится в режим возбуждения. Выходной сигнал генератора выпрямляется диодом КД522 и переводит собранный на операционном усилителе КР140УД1208ОУ компаратор в состояние, когда генератор звуковых сигналов, собранный на цифровой микросхеме К561ЛЕ5 находится в режиме ожидания, а светодиод гаснет.
Вращением переменного сопротивления R6 изменяется режим работы транзистора КТ315 таким образом, чтобы он находился на пороге генерации. Контроль состояния осуществляется с помощью светового индикатора и генератора звукового сигнала. Они должны отключиться. Для обнаружения скрытой проводки нужно поднести прибор к стене, при сближении антенны (катушек индуктивности L1, L2) с металлом, магнитное поле меняется, происходит срыв генерации, компаратор запускается, светодиод загорается. Пьезоизлучатель начинает издавать звук с частотой 1 КГц.
Схема детектора обрыва проводки
Данный прототип обнаруживает изолированный кабель под напряжением на расстоянии около 4 см. Использовалась пара bc547b. Эта схема может питаться от батареи CR2032 3 В или от 2 ААА 1,5 В, так что должно работать в широком диапазоне.
Принцип работы тот же — светодиод загорается при приближении к источнику переменного напряжения. Чтоб снизить чувствительность, надо:
- уменьшить напряжение питания батареи;
- соединить базу с эмиттером второго транзистора (который со светодиодом в эмиттере) с помощью экспериментально выбранного резистора (десятки, сотни кило или мега Ом).
- сделать антенну из кабеля экранированного — подключить экран к минусу батареи, обрезать экран до такой длины, чтобы чувствительность не была слишком низкой или высокой.
Детектор на одном транзисторе
Следующая схема разработана В. Огневым из Перми. В искателе используется особенность полевого транзистора, он очень чувствителен к малейшим помехам. При наводке на его затвор, сопротивление канала меняется. Это приводит к сильному изменению протекающего через телефон тока, что приводит к изменению звука. Телефон должен быть высокоомным с сопротивлением 1600-2200 Ом, батарейка напряжением 1,5 – 4,5 вольта, полярность ее подключения значения не имеет.
При поиске скрытой проводки устройством водят по стене и по мощности звука находят место расположения провода. Вместо телефона можно использовать омметр со встроенным источником питания, тогда батарейка не нужна.
Искатель скрытой проводки своими руками
В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого простого устройства.

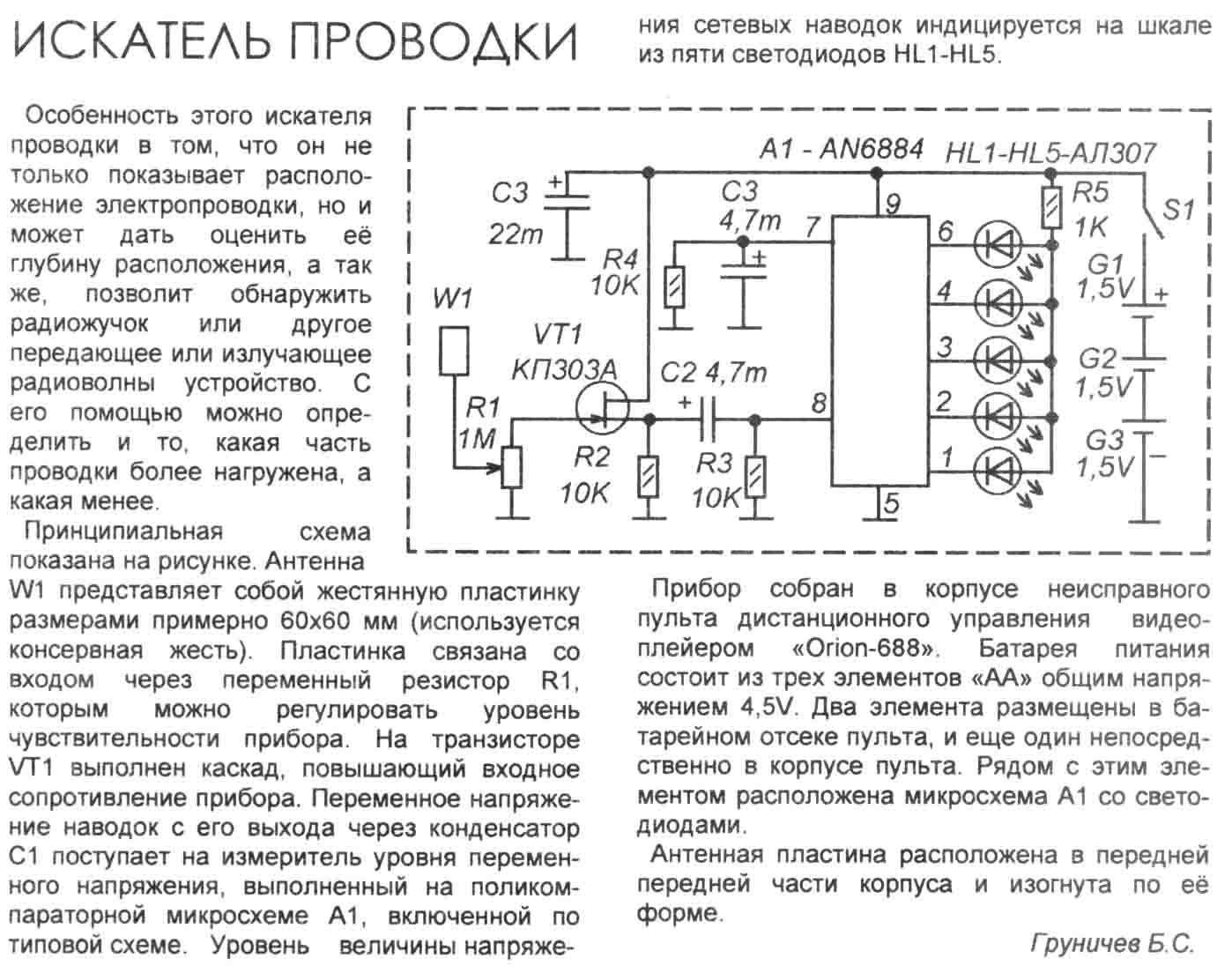

Схема: обычной сенсор проводки на полевом транзисторе
Из деталей нам пригодится: полевой транзистор, подойдет КП303 либо КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (употребляется в качестве индикатора).
Корпус транзистора играет роль антенны, им проводят по стенке. Когда обнаружится проводка (она обязана быть под напряжением), в динамике отобразится соответствующий звук на частоте 50 Гц (единица частоты периодических процессов в Международной системе единиц СИ), а стрелка индикатора отклонится.
К огорчению, чувствительность такового индикатора оставляет желать наилучшего, потому разглядим наиболее сложную схему.
Схема: искатель на 3-х транзисторах
Список нужных радиоэлементов:
- транзисторы (подойдет хоть какой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
- светодиод HL–АЛ307Б либо хоть какой аналог;
- характеристики сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
- емкость С -10,0 мкФ 10 В.
В качестве антенны можно употреблять соответственной толщины медную проволоку длинноватой от 80 до 100 мм (чем больше длина, тем выше чувствительность)
В 2-ух приведенных выше устройствах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.
Схема: искатель с регулируемой чувствительностью
Обозначение деталей на схеме:
- Т – КП103;
- HL – АЛ107БЛ (можно поменять аналогом);
- R1-2,0 кОм;
- R2 -2,0 кОм (может потребоваться подобрать его, чтоб достигнуть наибольшей громкости);
- R3- 1,0 МОм;
- С1 -5,0 мкФ;
- С2 – 20,0 мкФ
- SP – динамик с сопротивлением от 30 до 60 Ом;
- L – содержит от 20 до 50 витков провода поперечником 0,3-0,5 мм на основа 3 мм, допускается бескаркасное выполнение.
В окончании представим схему комбинированного устройства, в каком смешиваются функции металлодетектора и электростатического искателя.
Схема комбинированного искателя
Перечень радиокомпонентов:
- катушки для антенны А1: L1- 60 витков, L2 – 5 витков, поперечника провода от 0,12 до 0,16 мм, в качестве каркаса употребляется ферритовый стержень (600НН) Ø10мм, его длина обязана быть в границах 50-60 мм;
- Т1 – KT315 (буквенный индекс не имеет значения);
- D1, D2 – КР140УД1208;
- D3 –К561ЛЕ5;
- HL1, HL2 – КИПМОБ1Б-1К;
- VD1 – КД522;
- емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
- сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.
Переключатель SW1 служит для переключения режимов работы мультидетектора меж металлоискателем и электростатическим индикатором проводки. Если включен крайний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц (единица частоты периодических процессов в Международной системе единиц СИ)).
В режиме работы металлодетектора, когда железный предмет попадает под действие поля индуктивности антенны А1, начинает пылать HL1, а в пьезокерамическом излучателе SP раздается циклический с периодом в 2 секунды звуковой сигнал с частотой 1 кГц.
Непременно, выставленные выше схемы далеки от совершенства, но их чувствительности полностью довольно для бытового внедрения.
Улучшенные самодельные определители
Высокой избирательностью и чувствительностью обладают устройства для поиска проводки, собранные на основе биполярных транзисторов, а также операционных усилителей, в состав которых входят детали логических микросхем.
Существует два основных принципа, по которым работают эти приборы:
- Использование силы магнитного поля, создаваемого проводкой. В соответствии с ней меняется звуковой тон оповещателя, а также частота видимого сигнала. Приемный элемент такого устройства является компонентом схемы управления частотой вырабатывающего электрические импульсы одновибратора (мультивибратора). Этот детектор может быть собран на основе операционного, логического чипа, или же биполярных транзисторов.
- Усиление сигнала звукового оповещателя с одновременным отклонением стрелки указателя. В этом случае усовершенствуется схема, основой которой является полевой транзистор либо антенна приема. Роль последней играет катушка индуктивности с прибавлением повысительных каскадов.
Хотя изготовить такой определитель не очень сложно, его работа сопряжена с определенными минусами. К ним относится, во-первых, узкий диапазон обнаружения скрытой электропроводки, а во-вторых, необходимость присутствия напряжения в кабелях.
Детектор скрытой проводки
Наличие плана электросетей нужно, чтобы:
- не повредить электропроводку при навешивании стенных светильников, прикреплении картины, забивке дюбелей, предназначенных для крепления подвесной мебели (например, полок);
- правильно организовать перепланировку интерьера, например, переместить перегородку или дверной проём;
- рационально разместить мебель;
- безопасно выполнить ремонт;
- не получить электротравму при сверлении отверстия или забивке гвоздя;
- быстро определить место нарушения проводки.
Существуют устройства, предназначенные для обнаружения линий действующей проводки, и устройства, способные найти место нарушения без вскрытия штукатурного покрытия.
По принципу работы детекторные устройства бывают:
- электростатические (выявляют находящиеся под напряжением провода, по которым не пропускается ток);
- электромагнитные;
- металлодетекторы;
- комбинированные.
Детекторы (ИСП – индикаторы скрытой проводки) различаются по мощности, а также по наличию дополнительных функций. В быту редко возникает необходимость в чувствительных устройствах, которыми пользуются профессиональные электрики, и которые, к тому же, дороги. Хватит бытовых приборов с малым количеством функций, меньшей ценой.
Электростатические индикаторы отличаются простотой эксплуатации, бюджетностью, легко выявляют место разрыва кабеля в стене. Минусы – чувствительность прибора к наведённым помехам электромагнитной природы. Включённые в сеть компьютеры, микроволновки, роутеры, телевизоры сбивают работу электростатических аппаратов. Невозможно «прощупывать» статику, если стеновые конструкции армированы, или штукатурка набралась влаги.
Детекторы с электромагнитным принципом действия «обращают внимание» только на провода с текущим током. Недорогие ИСП менее чувствительны, способны «видеть» провода под нагрузкой не менее 1.5 кВт. То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить
Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью
То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить. Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью.
Металлодетекторы одинаково «видят» цветные и чёрные металлы, поэтому сигнализируют о наличии скрытой арматуры, труб, гвоздей или кабелей. Поэтому такие ИСП редко используют в чистом виде, когда отыскивают местонахождение проводов.
Чаще детекторы металла применяют в качестве вспомогательной аппаратуры, если нужно подтвердить полученные иными датчиками неустойчивые слабые сигналы. Однако, если достоверно известно, что в стене нет иных метизов, можно использовать для поиска и эти индикаторы.
самодельный металлодетектор для поиска проводки
Дорогостоящие комбинированные детекторы рассчитаны на одновременное применение нескольких методов, поэтому результативнее других. Профессиональным электромонтажникам пригождаются и дополнительные функции, которыми оснащены комбинированные ИСП. Электропроводка пролегает под штукатуркой близко к поверхности, поэтому в быту часто хватает дешёвых статистических устройств для поиска проводов.
Простейшие бытовые устройства отличаются «простейшей» ценой, начинающейся с 5 долларов. Устройство имеет один датчик и звуковой, либо световой индикатор. Глубина их действия невелика, а степень чувствительности редко поддаётся настройке.
Приборы, которые в народе называются профессиональными, отличаются многофункциональностью и чувствительностью. Некоторые модели могут с точностью до 5 мм регистрировать электрокабели, лежащие на глубине 150 мм. Цена достигает 500-600 долларов.
Из бытовых детекторов популярны:
- Eltes Дятел Е121 («видит» провода, находящиеся под напряжением (!), скрытые слоем штукатурки толщиной до 2 см).
- Bosch Truvo (с индикатором-светофором, меняющим цвет с зелёного через жёлтый на красный, указывая металл, мигающим над проводами под напряжением, горящим ровно над метизами). «Видит» металл, заглублённый до 70 мм, провода, прикрытые штукатуркой слоем 5 см.
- Китайские индикаторные отвёртки.
Металлоискатель
Перед выполнением каких-либо строительных работ, бывает полезно просканировать стены на наличие какого-либо металла внутри. Это могут быть как элементы строительных конструкций, так и результат халтуры строителей: арматура, электропроводка или что-нибудь еще. Этот прибор имеет среднюю сложность сборки.
Глубина поиска: маленький гвоздик обнаружит на глубине до 5 мм, трубу для воды – до 200 мм, электрические провода – 20–30 мм.
Схема такая: VT1 – генератор частоты (100 кГц), VT2 – детектор, VT3, 4 – индикация. Катушки генератора намотаны на сердечнике из феррита. Диаметр стержня – 8 мм, первая катушка(L1) –120 витков, вторая (L2) – 45. Марка провода – ПЭВТЛ 0,35.
https://youtube.com/watch?v=zNSVKAwadZw
Теперь о том, как его наладить. Делать это нужно подальше от металлических предметов (не забудьте снять с руки часы). Подстроечными резисторами R3 и R5 нужно так настроить прибор, чтобы генерация почти срывалась (свечение светодиода неравномерное и яркость очень низкая). После этого настраивают только R3, чтобы излучатель погас. Когда все сделано, переходим к следующему этапу: берем кусочек металла (можно пятикопеечную монету), и обоими резисторами добиваемся максимальной чувствительности.
Как результат: когда антенна будет двигаться вдоль металлического предмета, светодиод будет мигать.
Приведенные выше примеры показывают, что такой детектор – это вещь, которую необязательно покупать в магазине. При большом желании и некотором опыте, все это легко собирается своими руками и неплохо справляется с поставленными задачами. Теперь можно смело делать дома ремонт, не боясь вбить гвоздь не туда, куда нужно!
Бывалые электрики хорошо знают, что бур перфоратора довольно точно находит спрятанные в стене кабели под напряжением, а также трубопроводы с давлением горячей воды.
Это его свойство доставляет много неприятностей неопытным работникам. Предотвратить такие случаи призваны приборы для поиска скрытой проводки.
Они выпускаются большим ассортиментом с разным набором функций для постоянного применения профессиональными мастерами или редкого использования домашними умельцами. Предлагаю ознакомиться с кратким обзором их возможностей.
Профессиональные приборы для поиска
Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:
- электромагнитный детектор скрытой проводки;
- индикаторная отвертка;
- металлодетектор;
- мультиметр и полевой транзистор;
- комбинированный детектор.
Электромагнитный детектор скрытой проводки
Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.
Детектор для обнаружения проводов
Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.
Индикаторная отвертка
Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.
Поиск кабеля с помощью индикаторной отвертки
Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее
Важно, чтобы провод находился под напряжением, а индикатор был транзисторным
Металлодетектор
Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.
Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.
Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.
Мультиметр и полевой транзистор
Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.
Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем
Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы
Они легко повреждаются статическим электричеством
Они легко повреждаются статическим электричеством.
Комбинированный детектор
Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.
Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.
Зачем искать спрятанную проводку?
Чтобы не портить вид комнаты (а также для безопасности), во время ремонта проводку укладывают в специальные углубления – штробы. Их делают перфоратором или специальным инструментом – штроборезом. Провода фиксируют, а затем закрывают слоем алебастра или гипсового раствора.
Если заранее не найти спрятанные «сюрпризы», их легко повредить. Попытка просверлить отверстие часто заканчивается снопом искр и выбитыми пробками. После этого придется вскрывать стену, добираться до кабеля и восстанавливать его целостность.
Если нет полной уверенности в местонахождении электропроводки, для ее поиска мастера используют специальные устройства:
- MI 2093 Line Trace,
- LA-1010,
- кабель-тестер CEM LA – 101,
- ПОСП-1,
- сигнализатор E 121 «Дятел»,
- аналоговый тестер MastechMS6812,
- MASTECH MS6813T,
- трассоискатель ЛИС-М.
Стоят они дорого. Для единичных случаев подойдут более простые устройства и методы.
Существует много способов понять, где проходит проводка. Одни не слишком надежные, другие покажут провод с точностью до сантиметра. Рассказываю, как узнать, где проводка перед сверлением или штроблением.
Малогабаритный металлодетектор
Главной особенностью сигнализатора данного типа является отсутствие необходимости в намотке катушки индуктивности, поскольку элемент заменен обмоткой реле. Изделие функционирует по принципу подсчета разностной частоты на двух генераторах. Один из генераторов будет менять частоту колебаний при сближении с объектом, внутри которого есть скрытый металлический предмет.
Основными компонентами являются генераторы LC и RC. К ним добавляют смеситель, компаратор и два каскада — выходной и буферный. Частота работы обоих генераторов приблизительно одинаковая. После прохождения через смеситель на выходе появляются три частоты. Последняя представляет собой разность двух предыдущих. Специальный фильтр высчитывает эту разность и подает сигнал на компаратор, который создает меандр с той же частотой. Формируются импульсы, которые человек слышит в виде потрескиваний. Частота звука такого потрескивания позволяет обнаружить проводку.
