Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Проверка правильности подключения проводов

Любые действия с кабельными линиями следует выполнять в специальной защите: в диэлектрических перчатках и обуви с резиновой подошвой. Это обезопасит от действия остаточного напряжения.

Определить тип провода можно с помощью индикаторной отвертки. При контакте с фазой неоновая лампочка загорается, т. к. попадает под напряжение. Отвертку с красным светодиодом и батарейками стоит использовать для обнаружения обрыва провода.

Если проводка выполнена по двухпроводной схеме, то необходимо найти нулевой провод и фазу (неоновая лампочка загорается).

Промаркируйте их в соответствии с принятым стандартом.0

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

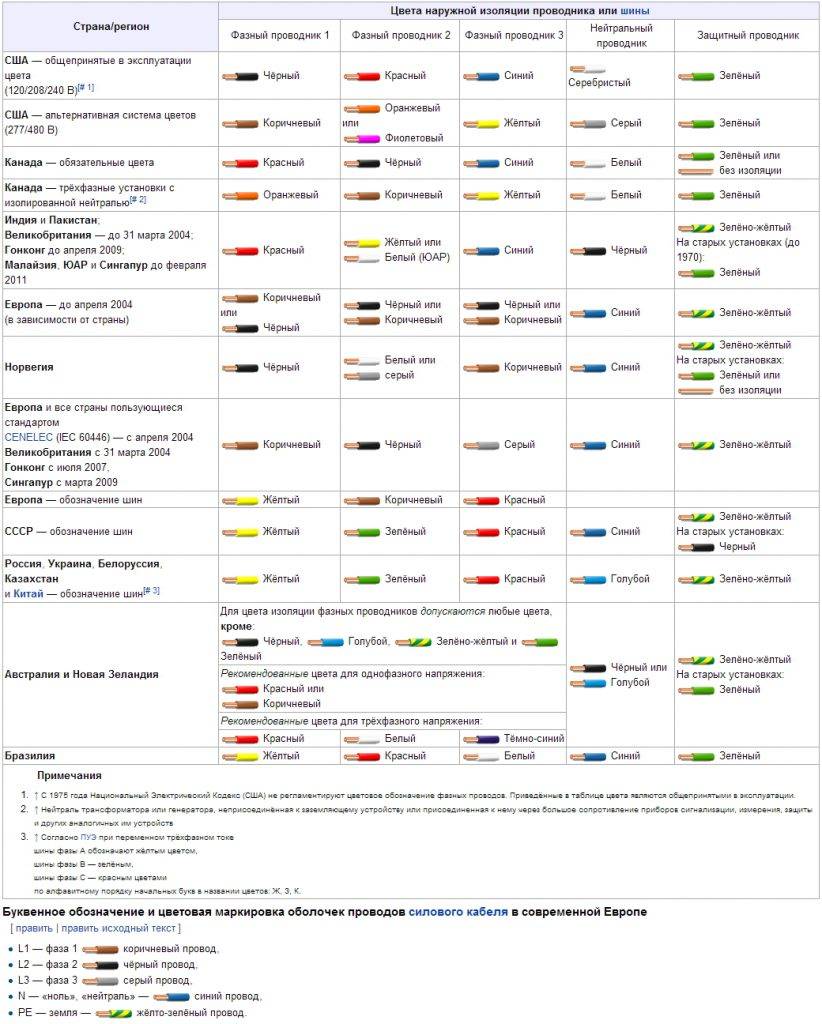

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Буквенная маркировка проводов

Стандарты кодирования проводов и цветов

Для бытовых и промышленных линий электропередач используются изолированные кабели с внутренними токопроводящими жилами. Продукция различается по цвету изоляционного покрытия и маркировке. Обозначение фазы и нуля в электроустановке ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электроустановках напряжением до 1000 В регламентируется ГОСТ Р 50462-2009:

• в пункте 6. 2.1 указано, что нулевой провод имеет маркировку N;
• в параграфе 6.2.2 указано, что заземленный защитный провод обозначается PE;
• в пункте 6.2.12 сказано, что в электронике L — это фаза.

L – обозначение фазы

В сети переменного тока есть фазовый провод под напряжением. В переводе с английского слово Line означает активный проводник, линию, поэтому обозначается буквой L. Фазовые проводники обязательно покрывают цветной изоляцией, так как, находясь в оголенном состоянии, они могут вызвать ожоги, травмы человека, возгорание или выход из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля — N, от аббревиатуры терминов нейтральный или нулевой. При составлении схемы таким образом маркируются клеммы для переключения нуля в однофазной или трехфазной сети.

PE – индекс заземления

Если проводка заземлена, используется буквенная маркировка PE. С английского значение «Защитное заземление» переводится как заземляющий провод. Аналогично будут обозначены клеммы и контакты для переключения с нулевым заземлением.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

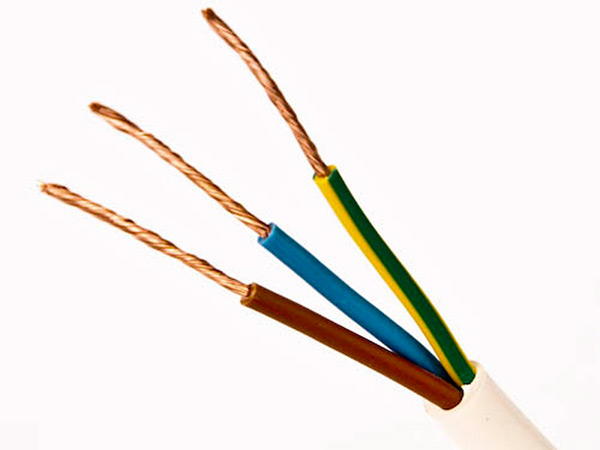

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока.

• Ну, во-первых, в быту, да и в промышленности в 50-95% случаев – никто не парится :). Прозванивайте провода, от греха. Не верьте цвету
• Цветовая маркировка позволяет указать назначение каждого проводника в той или иной группе для облегчения их коммутации, кроме того, значительно снижается вероятность появления ошибки в ходе монтажа проводов и, как следствие, возникновение короткого замыкания во время пробного включения или поражение электрическим током в процессе обслуживания и ремонта сетей.
• Цветовая маркировка определяется – ПУЭ (Правила устройства электроустановок. ПУЭ). В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям Сводная таблица буквенно-цифровых обозначения зажимов = контактов электрических устройств и проводов (ГОСТ 2.709-89).
• Цветовая маркировка, теоретически, выполняется по всей длине проводника. Допускается также идентификация на концах жил и в точках соединений, для чего применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

В трехфазных сетях шины и высоковольтные (более 1000В) ввода трансформаторов на электрических станциях и подстанциях окраска выполняется следующим образом: желтым цветом окрашиваются провода и шины с фазой “A”, зеленым с фазой “B”, а красным с фазой “C”. Т.е. – при предаче энергии по трехфазным сетям так:

• В сетях/цепях постоянного тока, обычно, используется только два провода. В таких сетях нет фазного или нулевого проводника, а есть только положительная шина (+) и отрицательная шина (-).
• По нормативным документам провода и шины положительного заряда (+) окрашивается в красный цвет, а провода и шины отрицательного заряда (-) должны быть синего цвета. Средний проводник, если есть, (М) обозначается голубым цветом.

Если двухпроводная электрическая сеть постоянного тока создана путем ответвления от трехпроводной цепи постоянного тока, то положительный проводник двухпроводной сети обозначают тем же цветом, что и плюсовой проводник трехпроводной цепи, с которым он соединен.

• Голубым цветом обозначаются нулевые рабочие проводники (N). Нулевой защитный (PE) проводник должен быть окрашен в желто-зеленые продольные или поперечные полосы. Такая комбинация цветов должна применяться только для маркировки защемляющих проводников (нулевых защитных).
• Совмещенный нулевой рабочий и нулевой защитный (PEN) – синий цвет по всей длине проводника с желто-зелеными полосами на концах (в местах соединения). Характерно, что ГОСТ сегодня допускает и противоположный вариант окраски – желто-зеленые полосы по всей длине с синим цветом на концах (в местах соединения).

• Проще говоря, обозначение нулевых / защитных / заземляющих проводов по цвету должно быть:
  • 1) нулевой рабочий (N) – голубой цвет;
  • 2) нулевой защитный (PE) – желто-зеленый цвет;
  • 3) совмещенный (PEN) – желто-зеленый на концах голубые метки.

Цветовая маркировка – цвет проводов/кабелей фазных проводов в т.ч. 1х220В и 3 х380В

• В соответствии с ПУЭ при обозначении фазных проводников предпочтение отдается одному из следующих цветов: черному, коричневому, красному, серому, фиолетовому, розовому, белому, оранжевому, бирюзовому.
• Однофазная электрическая цепь может быть создана путем ответвления от трехфазной сети. В этом случае фазный провод однофазной цепи по цвету должен совпадать с фазным проводником трехфазной сети, с которым он соединен.
• Цветовая маркировка проводов должна выполняться таким образом, чтобы цвет фазного проводника не совпадал с расцветкой N-, PE- или PEN-проводника. При использовании немаркированного кабеля цветные метки ставят на его конце (в месте соединения). В этом случае для обозначения используется цветная термоусадочная трубка (кембрик) или цветная изолента.

Цветовая маркировка – цвет проводов в уже проложенных тяп-ляп или давно сетях/цепях

• Постоянно, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами или никакими не пользуются
• При исправлении – главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.
• В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля.
• Будьте осторожны! Влияние частоты, напряжения и силы тока на человека. Поражение электрическим током. Таблица поражающего действия силы тока для сети 220/380В 50Гц и пояснения.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Основные термины

Для лучшего понимания разберемся с основными терминами, ведь это важно для правильного выбора и монтажа заземляющего проводника. Рассмотрим базовые определения:. Рассмотрим базовые определения:

Рассмотрим базовые определения:

1. Заземление — соединение металлических деталей электрической установки или оборудования с заземляющим устройством. Иными словами, это комплекс мероприятий, направленных на повышение безопасности человека при пользовании электрическими приборами.
2. Заземляющее устройство представляет собой группу элементов, обеспечивающих отвод напряжения (потенциала) в землю для защиты человека от негативного действия электрического тока. В его состав входит заземлитель и провод или шинка, соединяющая с нетоковедущей частью.

1. Заземлитель — конструкция, представляющая собой несколько сваренных металлических шинок, погруженных в землю на определенную глубину для обеспечения быстрого отвода потенциала. Главной характеристикой заземлителя является сопротивление, которое не должно превышать 4 Ом.
2. Заземляющий провод — изделие, соединяющее металлическую нетоковедущую часть оборудования с заземлителем. Фиксируется с помощью сварки или болтового соединения. От правильности выбора этой части конструкции напрямую зависит степень безопасности.
3. Заземляющая шина — элемент распределительных щитов, предназначенный для подключения PE-проводников, нулевого рабочего провода и заземлителя. Главным отличием от провода являются конструктивные особенности, позволяющие крепить к шине другие заземляющие провода.

Сегодня часто встречается такой термин, как контур заземления. Это название заземлителя, используемое в обиходе. Здесь также подразумевается конструкция, состояния из нескольких электродов или механических уголков, находящихся в земле и смонтированных в форме треугольника. Именно к этой конструкции подключается заземляющая шинка.

Определение сопротивления петли «фаза – ноль»

Петля фаза-ноль – это электрически связанный контур, состоящий из фазного провода, нулевого провода и соответствующей обмотки трансформатора

Сопротивление этого контура важно знать для выбора защитных аппаратов. Чем меньше сопротивление этого контура, тем больший ток будет проходить по нему в случае короткого замыкания

Исходя из этих величин, проверяется правильность выбора уставок дифференциальных автоматов, УЗО, выключателей и реле. Такие расчеты необходимы для обеспечения чёткой работы системы защиты, предусмотренной для данного участка электросетей.

Измерение петли Ф-Н производятся с периодичностью, установленной «Правилами технической эксплуатации электроустановок потребителей» (сокращенно – ПТЭЭП). Почему возникает потребность в регулярной проверке данных параметров? Потому что со временем на разных участках цепи могут возникать такие явления, как ослабление контактов, коррозия, окисление поверхностей, запыление и другие процессы, ухудшающие проводящие свойства сети.

Для измерения сопротивления петли используют два метода: без отключения и с отключением. При первом способе используют специальные измерительные приборы, которые подсоединяют к нулевому и фазному контакту на нужном участке (например, в электрощитке или в комнатной розетке). Прибор производит искусственное кратковременное короткое замыкание или замыкание через встроенную откалиброванную нагрузку. В результате возникает возможность измерить необходимые параметры.

Второй способ подразумевает полное снятие напряжения и не слишком удобен для применения в действующих электроустановках, поэтому применяется редко.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) – ЖЕЛТЫЙ
• L2 (фаза B) – ЗЕЛЕНЫЙ
• L3 (фаза С) – КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE –  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N – всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L – может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 – коричневый, L2 – черный, L3 – серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый – всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый – это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Буквенное обозначение проводов

ГОСТ 18690-2012 постановил специальную буквенную маркировку каждого кабеля. Благодаря ей можно точно узнать основные параметры провода.

Каждая буква имеет свою расшифровку:

• материал;
• вид провода (плоский, контроль, установка и т.д.);
• материал изоляции;
• материал брони;
• особенности спецификации (защищенный оплеткой проводник, бронировано с помощью круглых проволок и т.д.).

Например, АППВ: провод алюминиевый, с поливинилхлоридной изоляцией, плоский, с разделительным основанием.

Полная расшифровка кабелей представлена в таблице.

Номер	Буквенное обозначение	Расшифровка
1. Материал жилы	А	алюминиевые
отсутствие буквы А означает, что они медные
2. Материал изоляции и его тип	В К Р Н или НР П Пс Пв С О Ф Э Г(КГ)	поливинилхлорид (ПВХ) капрон резина негорючая резина (найрит) полиэтилен полиэтилен самозатухающий полиэтилен сшитый стекловолокно шел полиамидный металл или фторопласт эмаль гибкая жила
3. Материал защитной оболочки	В А Р П (Пу) С Г	ПВХ алюминий резина полиэтилен (у — усиленный) свинец кабель без защитной оболочки
4. Материал брони	Бб Бн Бс Ббг Бп Д К	двойная броня наружная обмотка из негорючих лент броня свинцовая двойная броня из стальной профилированной ленты двойная броня из пластиковых и стальных лент оплетка из двойного стального провода броня из проволоки и стальной ленты
5. Особенности конструкции	Г Б О К Т Э	кабель с гидроизоляцией броня из лент кабель в оплетке обмотка круглой проволокой кабель для прокладки в трубе кабель с экраном из медной ленты
