Блок питания из ЭПРА — схема
В качестве силовых ключей используются импортные транзисторы MJE13003, MJE13007, в редких случаях MJE13009 и их аналоги. Транзисторы можно сказать,что создавались специально для работы в сетевых ИБП. Аналогичные транзисторы используются и в компьютерных блоках питания. Итак, для начала хочу представить основные достоинства такого блока питания.
- Компактные размеры и легкий вес
- Малые затраты и низкая стоимость
- Надежность работы
Это лишь основные достоинства нашего самодельного блока, но у него есть и другие (скрытые) достоинства. Некоторые ИБП работают только под определенной нагрузкой, иными словами блок питания не сможет работать в холостую или с маломощной нагрузкой. Таким свойством обладают достаточно популярные ЭТ (электронные трансформаторы), которые предназначены для питания галогенных ламп с мощностью 12 вольт. Наш блок питания включается при подачи сетевого напряжения, способен питать нагрузки с мощностью от долей ватта (светодиоды и т.п.) до 40-50 ватт. Такой блок может использоваться в качестве лабораторного блока питания для начинающего радиолюбителя.
Блок питания не боится коротких замыканий на выходе (взамен электронный трансформатор выходит из строя после секундного КЗ), обладает высокой стабильностью работы и может работать в течении очень долгого времени без выключения. Суть переделки балласта заключается в ее доработке. Нам нужно мотать импульсный трансформатор, который обеспечивает гальваническую развязку от сети 220 вольт и понижает напряжение до нужного нам уровня.
Трансформатор можно мотать практически на любом ферритовом сердечнике (кольца, броневые чашки или Ш-образный сердечник). Сетевая обмотка содержит 130 витков провода 0,3-0,6 мм, понижающая должна содержать 8-9 витков, что соответствует выходному напряжению 12 Вольт.
Напряжение от балласта подается на обмотку трансформатора через конденсатор ( напряжение конденсатора подобрать в пределах 1000-3000 вольт, емкость 3300-6600 пкФ). Вторичную обмотку трансформатора желательно мотать несколькими жилами тонкого провода (4 жилы провода 0,5мм), на выходе получается порядка 3,5-4 Ампер. Возможно также применение готовых трансформаторов из ЭТ с мощностью 50-150 ватт.
Для выпрямления напряжения следует использовать мощные импульсные диоды или диодные сборки от компьютерных блоков питания. Из отечественного интерьера можно использовать КД213. При подборе диодов для блока питания из ЭПРА следите, чтобы максимально допустимый ток диода был в районе 8-12 Ампер, сам диод должен работать на частотах 100-150 кГц.
Начнём с определения.
ЭПРА (Электронный Пуско Регулирующий Аппарат) – это устройство, предназначенное для поджига газоразрядных ламп и поддержания их в рабочем состоянии.
Соответственно, горение таких ламп без ЭПРА невозможно, а, значит, этот блок имеется во всех светильниках, которые работают с лампами на основе инертных газов, или даже в самих лампах (например, в энергосберегающих неоновых со стандартными цоколями).
Рассмотрение преимуществ и недостатков ламп мы оставим на потом, а сейчас остановимся подробнее на блоке их питания.
Основные компоненты ЭПРА
В составе подавляющего большинства таких устройств имеются:
- Фильтр (могут отсекаться помехи из сети питания, или, наоборот, создаваемые самим блоком питания).
- Выпрямитель.
- Корректор мощности.
- Выходной сглаживающий фильтр.
- Инвертор.
- Балласт.
Однако, в целях экономии (габаритов или конечной стоимости) некоторые производители могут убирать те или иные блоки.
Блоки могут реализовываться из самостоятельных радиоэлементов или на основе специальных микросхем.
Даже при беглом взгляде на состав ЭРПА становится понятно, что перед нами – готовый импульсный блок питания.
Конструкция и принцип работы ЭПРА
Любое электронное устройство управления стартером состоит из элементов:
- устройство для выпрямления тока;
- фильтр электромагнитного излучения;
- блок корректировки кофециата частички цепи;
- сглаживание натяжения фильтра;
- инвертор;
- дроссель или балласт для ламп.
Конструкция может быть мостовой или полумостовой. Первая версия имеет улучшенные характеристики и используется в лампах большой мощности, от 100 Вт. Схема эффективно поддерживает индикаторы освещения и напряжения, подаваемого на катод.
ЭПРА в разобранном виде.
Более популярные полумостовые схемы, т.к подходит для большинства бытовых люминесцентных ламп мощностью до 50 Вт. Конструкции с маркой 2х36 программы подключение двух ламп пачистию 36 В.
Работа устройства состоит из этапов:
- Включение и продуманный прогрев нитей какала. Эта важная манипуляция значительно продлевает срок службы источников освещения. Без предварительного прогрева лампа не включится при более низких температурах.
- Генерация высоковольтного импедансного импульса напряжением около 1,5 кВ, вызывающего пробой газовой среды внутри колбы и зажигание лампочки.
- Стабилизация напряжения и поддержание его на необходимом уровне. Напряжение для поддержки горения небольшое, что делает схему безопасной.
Как сделать блок питания из энергосберегающей лампы
Электромагнитное устройство старого образца
Долгое время в шекмах уколятия элеграмотных узлов, регулирующие придракты свечения. Они были достаточно эффективны, но отличались повышенной чувствительностью к колебаниям напряжения и громоздкими размерами.
В составе модуля старой модели было два компонента: дроссель и стартер. Дроссель отвечал за нагрузку и снижение напряжения, стартер формировал разряд.
Выполняя роль балласта, дроссель занимал много места и не позволял создавать компактные источники света.
Аппарат старого образца.
Схема включала один или два пускателя. От качества и эффективности стартеров зависит долговечность лампы. Неисправности стартера вызывают фалшивый старт и зимнетую перегрузку по току.
Одним из недостатков стробоскопически-регулирующего аппарата старой модели можно считать эффект стробирования в виде вспышек. Пульсации света негативно сказываются на зрении человека и приносят дискомфорт.
Имели место значительные потери энергии, снижающие КПД лампы.
Усовершенствование конструкции до ЭПРА
Усовершенствованная конструкция пускового устройства для люминесцентных ламп начала внедряться в электронные схемы около 30 лет назад.
Новое устройство представляло собой комплекс полупроводниковых приборов, более компактных, чем традиционные схемы. При этом качество стабилизации напряжения поднялось на более высокий уровень.
Усовершенствованная конструкция устройства.
Электромагнитные регуляторы сменились на более совершенные полупроводниковые компоненты, с помощью которых можно точно регулировать параметры освещения.
Как правильно подключить
Подключение люминесцентных ламп проводится с помощью различных вариантов. С использованием дросселя, с балластом, со стартером или без него. Далее в статье приведено подробное описание каждого способа.
С дросселем и без него
Люминесцентную установку нельзя просто зажечь — ей необходимо наличие зажигателя и токоотвод. В небольших изделиях фабрики все эти нюансы учитывают и встраивают в корпус и покупателю нужно только лишь вкрутить лампочку в подходящий плафон светильника/торшера и нажать выключатель.
А для более крупных лампочек необходима пускорегулирующая установка, которая может быть как электромеханическая, так и электронная.
Для правильного подсоединения и бесперебойной работы лампочки нужно знать схему.
Здесь рассматривается поэтапное подключение двух трубчатых люминесцентных ламп к сети с применением стартерной установки. Для работы необходимо иметь два стартера, дроссель, вид которого должен непременно соответствовать виду лампы.
А также необходимо помнить о суммарной мощности пускового аппарата, она не должна быть выше, чем у дросселя.
При включении питающего кабеля к лампочке необходимо помнить, что в роли ограничителя тока будет дроссель.
Поэтому, фазную жилу нужно подключать через него, а на изделие подключить нулевой кабель.
Данная схема подключения подходит для крупных осветительных ламп. А более меньшие модели оснащены вмонтированным устройством запуска и регулировки — портативным ЭПРА, который расположен в корпусе.
Подключение без использования дросселя
Такой вариант подключения будет более тяжелым, и не подойдет для новичка.
Для работы можно использовать диодный мост с несколькими конденсаторами и подсоединенная последовательно в цепь в роли балласта, лампа накаливания.
Основной плюс этого подключения в том, что можно включить не только обычную лампу без дросселя, но и испорченную, в которой нет спиралей.
Для изделий мощностью 18 ватт необходимо брать следующие элементы:
- диодный мост GBU405;
- конденсатор 2NF (до 1 кв)
- конденсатор 3NF (до 1 кв)
- люминесцентная лампа 50 Вт
Для трубок большей мощности нужно увеличить объем конденсатора. После всего схема подключается к дневному освещению.
С электронным балластом
Провести работу по подключению с применением ЭПРА для люминесцентных изделий легко произвести, если человек имеет базовые навыки работы с электрикой. Фактически, в изделии будет находиться сам блок, элемент проводов и лампы дневного освещения.
Для начала необходимо выбрать в корпусе лампы удобное место для подключения электронного блока управления, полагаясь на практичную расстановку клемм, которые находятся на корпусе.
Зафиксировать его с корпусом с помощью саморезов простым шуруповёртом. Соединить блок управления с изделием и клеммой подключения.

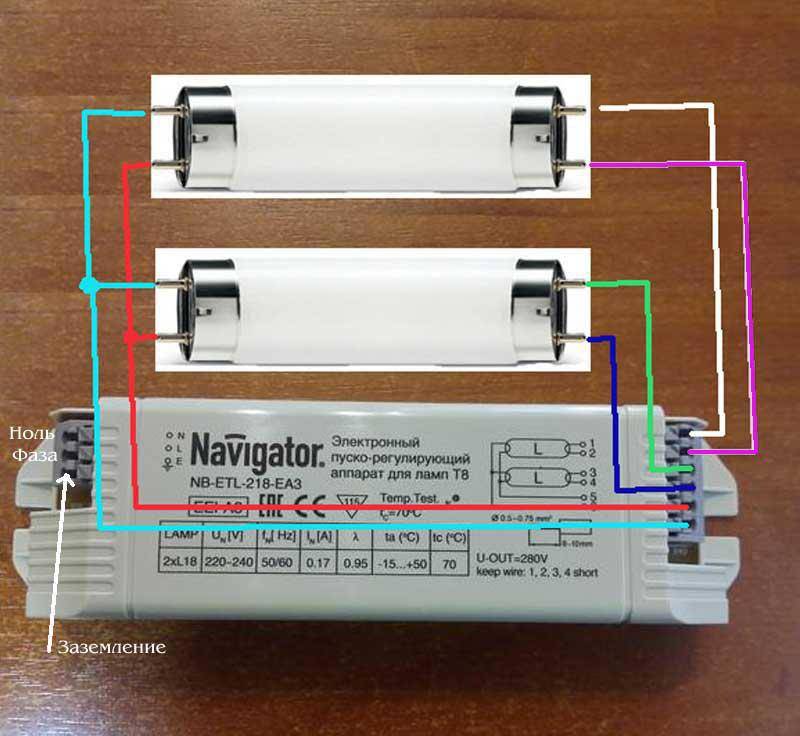

Программа подключения двух люминесцентных изделий такая же, только они включаются последовательно, поэтому мощность блока управления должна быть больше. По такой же схеме можно подключить три и более лампочки.
После завершения работы, необходимо убедиться в верности подключения всех проводов, и только потом крепить светильник на место. Проверив вольтметром отсутствие напряжения в электросети, подсоединить светильник к электрической проводке.
В завершении нужно включить напряжение, чтобы проверить работы люминесцентной лампы. Если все было произведено правильно, то это будет заметно сразу.
Лампы сразу включатся, не нужно ждать пока они разогреются, а также они перестанут издавать шум, исчезнет мерцание, а яркость будет гораздо выше.
Если человек не уверен в своей способности, то лучше вызвать специалиста для этой работы.
Со стартером
Схему подключения люминесцентной лампы со стартером будет выполнить проще всего. Здесь для примера будет взята лампочка на 40 Вт. Дроссель должен быть с такой же мощностью, а для стартера будет достаточно 60 Вт.
Пошаговое подключение по схеме:
- параллельно установить стартер к выступающим боковым контактам на краях люминесцентной лампочки. Эти контакты похожи на куски нитей накаливания вакуумной колбы;
- теперь на контакты необходимо начать подсоединять дроссель;
- к этим контактам подсоединить конденсатор, непоследовательно, а параллельно. Из-за этого конденсатору будет возмещаться реактивная мощность и уменьшаться помехи в электросети.
Такую простую схему может осуществить любой человек, но перед тем, как включаться лампочку, нужно замерить напряжение в сети. Включать светильник только после теста мультиметром.
Неисправности люминесцентных светильников и способы их устранения
Такие лампы являются технически сложными устройствами. Характеризуется большим количеством конструктивных элементов, имеющих множество контактов. Такая сложная конструкция просто обязана время от времени выходить из строя. И проблемы могут быть разные. Например, такие как:
Лампа начинает часто мигать, но не включается. Скорее всего, она вышла из строя. Если контакты исправны и в проводке нет коротких замыканий, ее необходимо заменить.
На обоих концах лампы горит продолжительный свет, но сама она не загорается проверка пусковой статер, состояние проводов и состояние контактных групп у патрона, что лампа горела равномерно;
Периодическое тусклое свечение оранжевого цвета на концах лампы. Это означает, что в картридже разгерметизировано и в колбу попадает воздух. Такую лампу нужно срочно заменить
Вынимая его из картриджа, обязательно соблюдайте меры предосторожности. Если скрутить цоколи или разбитое стекло провести — в воздух мужать дововитые пари мертути;
Если начинает быстро выгорать, то горит тускло, чернеет с обоих концов, и свечение неравномерное — виноват дроссель или ЭПРА;
Если скрутить цоколи или разбитое стекло провести — в воздух мужать дововитые пари мертути;
Если начинает быстро выгорать, то горит тускло, чернеет с обоих концов, и свечение неравномерное — виноват дроссель или ЭПРА;
Неприятное гудение лампы
Собственно, в самой лампе гудеть нечему, кроме газа и спирали в ней ничего нет. Самая распространенная причина кроется в пусковом дросселе. Такой эффект был в лампах советского образца. В те времена электрики просто снимали защитные кожухи с обмоток. Если не помогло — под крепление подкладывается пластик из тонкой резины.
Гудеть не песальо — дроссельную заслонку лучше заменить. В современных светильниках возможна замена лампы или стартера;
Лампа не вставлена в патрон. Причина — в сломанном или погнутом контакте. Это может произойти при неправильной транспортировке или хранении.
При такой поломке лампу необходимо заменить на исправную;
Лампы горели, но вдруг погасли. Бывает, что трос рвется от вибрации лампы. Обычно возле патрона лампы или дроссельной заслонки. Потребуется провайка проводов что результат цепи.
Современные люминесцентные лампы имеют специальный балластный резистор. Благодаря ему обеспечивается высокое напряжение для ионизации газового наполнителя, которое моментально падает сразу после появления свечения. Такие лампы мгновенного действия постепенно вытесняют из повседневного обихода морально устаревшие приборы с пусковыми устройствами.

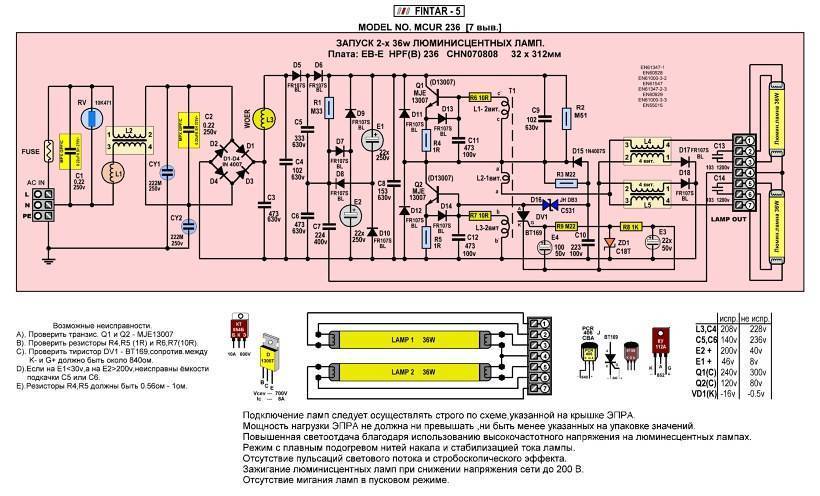

Схема пускорегулирующей аппаратуры
Чаще всего схема состоит из 2-тактного преобразователя напряжения. Конструкция бывает мостовой и полумостовой. Мостовые варианты очень редко применяются.Сначала диодный мост выпрямляет напряжение, далее оно сглаживается емкостью до постоянного напряжения.
Полумостовой инвертор делает напряжение высокочастотным.В схеме применяется трансформатор с сердечником в виде тора с тремя катушками. Основная обмотка подает изменяющееся напряжение резонанса на лампу. Остальные работают в качестве дополнительных обмоток, которые в противофазе открывают ключи на транзисторах.
Как подключить люминесцентную лампу к сети — варианты и схемы
Популярность применения люминесцентных ламп обусловлена несколькими факторами. Важнейшими из них являются их экономичность, эффективность работы, а также равномерный свет, испускаемый с достаточно большой площади поверхности. Но помимо этих качеств необходимо знать правила подключения люминесцентных ламп. Для этого применяется несколько типов схем и дополнительных устройств.
Особенности функционирования люминесцентных приборов
В основу работы этих источников света заложен эффект формирования ИК излучения парами ртути под воздействием электрического разряда. На практике для этого в стеклянную колбу помещают спиральную пару катод-анод, внутреннюю поверхность лампы обрабатывают люминофорным раствором. Затем происходит наполнение конструкции сложной смесью, основным компонентом которой являются пары ртути.
При подаче электротока возникает разряд, который и приводит к свечению лампы. Но в отличие от аналогичных моделей накаливания величина разряда должна быть четко нормированной. Только при соблюдении этого условия возможен равномерный процесс формирования света.
Для осуществления этого применяют два типа приборов:
- ЭмПРА – пускорегулирующий аппарат. Он более известен как дроссель. Может использоваться в паре со стартером.
- ЭПРА. Более надежный и технологичный способ контроля работы люминесцентной лампы. Его применение практически полностью исключает характерное мигание лампы.
В настоящее время большее распространение получили схемы с установкой ЭмПРА. Это связано с их дешевизной и возможность реализации подключения нескольких ламп.
Специфика применения ЭмПРА
Для применения электромагнитного запуска понадобятся компенсационный конденсатор, дроссель и стартер. В целях обеспечения надежности функционирования схемы вся внутренняя проводка должна быть выполнена проводами ПУГВ.
Схема для одной лампы
Для лучшего понимания необходимо рассмотреть все этапы включения:
- После замыкания контакта К происходит подача электрического тока на стартер. Он представляет собой небольшую газоразрядную лампу. При этом в ней начинает формироваться тлеющий разряд, значение напряжения которого меньше чем в сети, но больше нормированного для основного прибора освещения.
- Затем происходит тепловое расширение электродов, в результате которого они соединяются, образуя электрическую цепь. Величина тока, протекающего по ней, напрямую зависит от параметров дросселя. Он должен превышать номерованный для лампы в 1,5-2 раза.
- В это время происходит предварительный разогрев пары катод-анод в лампе для формирования разряда в газовой среде. После размыкания электродов дросселя появляется высокий ток самоиндукции. Конденсатор снижает эту величину до нужного уровня.
- Резкий рост напряжения провоцирует появление в колбе большого количества заряженных частиц, которые и приводят к формированию плазмы и как следствие – газового разряда.
По такому же принципу можно сделать соединение двух люминесцентных ламп. Процессы, протекающие в этой цепи, практически полностью аналогичны вышеописанным.
Подключение двух световых приборов
К недостаткам такого способа подключения относят небольшой срок службы дросселей и стартеров. Это связано со спецификой процессов, которые происходят в них.
Подключение с помощью ЭПРА
Намного эффективнее использовать ЭПРА – электронный пускорегулирующий аппарат. Его принцип работы отличается от ЭмПРА. Это устройство подает на контакты лампы высокочастотное напряжение, величина которого может варьироваться от 25 до 130 Гц.
Для правильного подключения прибора достаточно предварительно ознакомиться с инструкцией. В большинстве случаев схема подсоединения состоит из следующих этапов.
- Подключение контактов к электросети.
- Соединение проводов с клеммами нитей накалов. Для каждой из них потребуется два контакта.
Преимущества применения этого пускового устройства заключаются в существенной экономии электроэнергии, увеличении срока службы, а также полного отсутствия мерцания и характерного для люминесцентных осветительных приборов шума.
ЭПРА для люминесцентных ламп
Люминесцентный светильник, который снабжен ЭПРА, начинает работать, проходя несколько основных этапов.
Включение люминесцентного светильника
Специальный выпрямитель, который отвечает за преобразование постоянного напряжения в переменное, передает его на буфер мощного конденсатора. Далее, это напряжение проходит дальше и оказывается на полумостовом инверторе. В это время заряжаются все конденсаторы и микросхемы маленького напряжения.
Когда значение напряжения достигает показателя 7 вольт, то начинается намеренное сбрасывание микросхемы, а потом заряжается управляющий конденсатор, который регулируют несколько транзисторов. При достижении напряжением значения в 12 вольт, элементы люминесцентной лампы быстро нагреваются.
Предварительный нагрев люминесцентного светильника
При перемещении тока в изделии, сразу начинается уменьшение максимальной частоты колебаний, а значение напряжения возрастает. Прогревается люминесцентный светильник всего несколько секунд, если начинать отсчет с момента подачи напряжения на изделие. В этом случае электронный балласт играет роль систематизатора, потому что он не дает лампе запустится, не пройдя этап подготовительного прогрева. Это поможет избежать многих проблем в работе светильника.
Зажигание люминесцентного светильника
Значения показателей полумоста, к примеру, его амплитуды, уменьшаются до своего минимума. Для того чтобы люминесцентный светильник загорелся, необходимо напряжение около 620 вольт. В противном случае он просто не будет работать. Специальный дроссель способен значительно превысить это значение, увеличивая напряжение в электрической сети, что в дальнейшем приводит к зажиганию светильника. Обычно весь этот процесс занимает около нескольких секунд.
Горение люминесцентного светильника
Из-за работы электронного балласта, сила тока не превышает оптимальное значение для качественной работы лампы. ЭПРА полностью контролирует управление амплитудой переключения полумоста, обеспечивая тем самым стабильную работу светильника.
Разновидности
Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.
Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.
Электромагнитный
ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).
Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.
Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.
На схеме буквами обозначены:
- А – люминесцентная лампа.
- В – сеть переменного тока.
- С – стартер.
- D – биметаллические электроды.
- Е – искрогасящий конденсатор.
- F – нити накала катодов.
- G – электромагнитный дроссель (балласт).
Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.
Электронный

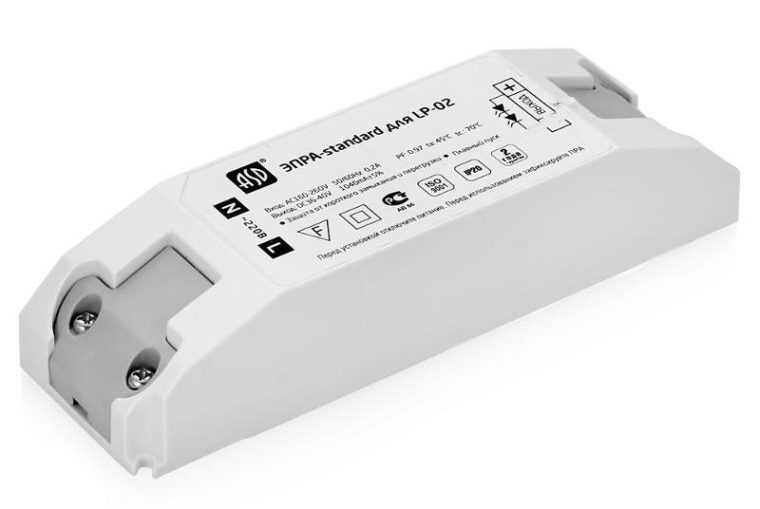

Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.
Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.
Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.
Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.
Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).
Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.
Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.
Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.
Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.
Классификация
Разновидностей люминесцентных лам существует много, ведь они используются не только для освещения помещений, но и для специфических целей. К примеру, лечебных. Они отличаются по вариантам исполнения, что также влияет на сферу применения.
Варианты исполнения
Изначально такие лампы были исключительно линейными, но с развитием технологий появились и компактные. Оба вида имеют одинаковые свойства, негативные и положительные стороны. Данную группу можно назвать общие, так как, по сути, они отличаются формой колбы и в определенной мере конструкцией.
Линейные лампы
Это ртутная лампа прямого, кольцевого или U-образного исполнения. Такие имеют классификацию по:
- Длине.
- Диаметру колбы.
При этом чем больше по габаритам лампа, тем она мощнее. Для линейных ламп используется цоколь G13, а диаметр колбы: Т4, Т5, Т8, Т10, Т12. Цифры после «Т» означают диаметр стеклянного элемента, выраженный в дюймах. Указанные выше типоразмеры считаются стандартными.
Основное отличие подобной конфигурации в том, что она имеет вваренные электроды по краям, которые направлены внутрь изделия. Снаружи установлены цоколи с контактными штырьками для подключения ее в цепь.
Линейные лампы преимущественно используют в офисах, торговых центрах, транспорте, других общественных местах. Все потому что они потребляют не больше 15% электроэнергии, если брать за 100% потребления энергию лампочкой накаливания.
Компактные
Компактные классифицируются по:
- Форме и размеру колбы.
- Размеру и типу цоколя.
В основном колба в них изогнутая, и «сложена» в виде спирали или в другую форму. За счет этого они и компактны. Использование в бытовых условиях очень удобное и практичное. Ведь можно найти изделие со стандартным цоколем (е27) и устанавливать в любой бытовой светильник без какой-либо его переделки. Кроме того, цоколи бывают: g-11, g23 и другие.
Есть ЛЛ с улучшенной светопередачей. Эта их особенность достигается за счет нанесения нескольких слоев люминофора. Как результат, они качественней ретранслируют цвета. Могут быть как линейного, так и компактного исполнения.
Специальные
Основное отличие их от стандартных люминесцентных ламп дневного света – это спектр излучения. Существуют такие специальные:
- Лампы дневного света, отвечающие повышенным требованиям по цветопередаче. Используются для типографий, музеев, картинных галерей.
- Источники света со спектральным излучением близким к солнечному. Часто используются в медицинских целях для проведения светотерапии.
- Для растений (рассады в том числе) и аквариумов, обозначаются fluora. Для них характерен усиленный спектральный диапазон синего и красного. Он оказывает положительное влияние на фотобиологические процессы. Могут использоваться даже в саду или в собственной теплице.
- Аквариумные с преобладанием синего спектра и ультрафиолета. Они помогают создать оптимальные условия для роста кораллов. Отдельные виды способны при таком освещении флуоресцировать.
- Изделия для освещения помещений, в которых содержаться птицы. Их спектр излучения характеризуется присутствием ближнего ультрафиолета. Это способствует созданию оптимальных условий для птиц, очень приближенных к естественным, применять их стараются в домашних условиях в холодное время года, а на фабриках круглогодично.
- Лампы с разной цветностью: зеленые, синие, фиолетовые, красные, желтые и др. Активно используются для создания световых эффектов, к примеру, в ночных клубах и других развлекательных заведениях. Достигается световой эффект за счет окрашивания колбы или покрытия ее специальным составом люминофора изнутри. Подобные цветные лампы розового оттенка активно используются для подсветки мясных витрин в магазинах. Они делают мясо привлекательным для глаз, а значит, покупатель с большей вероятностью его купит.
- Лампы для соляриев. Еще одно направление среди специальных люминесцентных осветительных элементов.
- УФ лампы из черного стекла, переносные. Используются в сфере лабораторных исследований.
- Лампы для стерилизации и озонирования – ртутно-кварцевые и бактерицидные, гигиенические.
Важно! Разные типы ЛЛ специального назначения активно используются в механике, текстильном, пищевом производстве, криминалистике, сельскохозяйственной сфере
ЭПРА ДЛЯ ПИТАНИЯ ЛЮМИНЕСЦЕНТНЫХ ЛАМП
Первоначально конструкции ЭПРА разрабатывались для замены старых дроссельно-стартерных устройств для установки в классические светильники с люминесцентными лампами.
Для облегчения перехода на новую аппаратуру, ее габаритные размеры, как говорилось выше, делали схожими со старыми устройствами.
Такой подход позволял без изменения технологических линий по производству светильников устанавливать электронные пускатели.
Использование миниатюрных SMD компонентов и совершенствование схемотехники позволили создавать ЭПРА с минимальными габаритами.
Такие устройства помещаются в стандартный цоколь типоразмера Е27 или даже Е14, что привело к широкому распространению энергосберегающих люминесцентных ламп обладающих большим разнообразием:
- форм;
- мощностей;
- цветов и оттенков свечения.
Основными характеристиками электронного пускателя для люминесцентных ламп является допустимая мощность светильника и количество одновременно подключаемых источников.
Некоторые типы имеют режим плавного пуска. При этом после нажатия клавиши включения освещения светильник загорается через время от одной до нескольких секунд.
В подобных устройствах за счет схемотехнических решений разряд резонансного конденсатора происходит только после полного прогрева нитей накаливания. Лампы, включаемые через такой пускатель меньше изнашиваются, поэтому срок их службы возрастает.
Некоторые модели дешевых пускорегулирующих аппаратов имеют низкое качество изготовления. Особенно это касается параметров электролитического конденсатора фильтра. Малая емкость приводит к заметным пульсациям света, а низкое граничное напряжение увеличивает вероятность выхода конденсатора из строя.
Очень опасны модели, в которых мощные ключевые транзисторы крепятся радиатором к металлическому корпусу устройства через пластиковую изоляцию. Через некоторое время работы пластик под действием нагрева транзистора деформируется и радиатор замыкается на корпус.
Прикосновение к такому блоку во время его работы приводит к удару электрическим током.
Ремонт ЭПРА
Если модуль ЭПРА вышел из строя, то для его ремонта потребуются определенные знания электроники и умение пользоваться мультиметром. Если базовых знаний электроники нет, то лучше всего просто произвести замену блока целиком, либо отдать в мастерскую на ремонт. Чтобы рассмотреть подробности ремонта ЭПРА не хватит многотомника.
Поиск неисправности необходимо начинать с осмотра платы. Неисправные электронные элементы имеют характерную черному. Корпуса деталей могут почернеть, а на плате будет заметно темное пятно. Обязательно нужно просмотреть и токоведущие дорожки.
Как и любом ремонте, часто, перегоревший элемент – это не причина, а следствие.
Инструментальную диагностику начинаем с проверки предохранителя. Как правило на плате он обозначается латинской буквой F и цифрой – порядковым номером.
Прозвонка элементов ЭПРА с помощью мультиметра
При ремонте балласта для люминесцентных источников света обратите внимание на электролитические конденсаторы. Если конденсатор деформирован – вздулся, он подлежит замене
Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен
Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен
Больше – можно, меньше – нет
Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен. Больше – можно, меньше – нет
Емкость не желательно менять
Обязательно соблюсти полярность. Неправильная полярность – основная причина взрыва конденсатора
Емкость не желательно менять. Обязательно соблюсти полярность. Неправильная полярность – основная причина взрыва конденсатора.
Далее стоит произвести прозвонку полупроводников. Диоды не должны быть в пробое – при любой полярности щупов мультиметра Вы не должны слышать писк. Тоже касается и униполярных транзисторов. Затвор, исток, сток не должны прозваниваться накоротко в любых позициях.
Большинство мастеров сервисных центров предпочитают не браться за ремонт схемы пускателя. Да и потребителю могут выставить счет на сумму большую, чем стоит новый аппарат. Мастера считают, что при выходе более одного компонента на плате, ремонт считается экономически нецелесообразным.
Актуальные электронные модули
Первое место данного типа оборудования, достается товарам от компании Osram. Стоимость продукции данной марки, будет значительно выше стоимости аналогов отечественного или китайского производства. Но модули этой фирмы уступают в цене конкурентам Vossloh-Schwabe или Philips.
Более бюджетный вариант,предлагает фирма Horos. Несмотря на низкие финансовые затраты, данные балласты демонстрируют хороший уровень КПД высокую степень рабочей эффективности.
Сравнительно молодая компания Feron уже успела положительно зарекомендовать себя среди множества постоянных потребителей
Важно отметить грамотное соотношение доступной цены и высокого качества изделий. В их комплектацию входит: надежный предохранитель, защищающий от внезапных перепадов напряжения и различных помех, исключается светомерцание и экономия энергозатрат до 30%
Принцип работы электронного ПРА для светодиодных светильников
С момента запуска светодиодного светильника работа этого элемента состоит из нескольких этапов:
- Этап разогрева. Именно эта часть работы детали делает включение освещения практически мгновенным, без изъянов в виде миганий. Также благодаря этому этапу запуск может происходить при пониженных температурах и срок использования значительно увеличивается.
- Собственно включение светодиодного светильника.
- Стабильное освещение на всем сроке работы до выключения ввиду отсутствия необходимости работы светильника. Светодиодам требуется определенное напряжение, которое и поддерживает ЭПРА.
