Важность приобретения качественного УЗО
Критерии подбора УЗО
При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока
После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО
Номинальный ток
Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.
Ток утечки
Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.
Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.
Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.
Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки
| Номинальный ток нагрузки в зоне защиты, А | 16 | 25 | 40 | 63 | 80 |
| IDn при работе в зоне защиты одиночного потребителя, мА | 10 | 30 | 30 | 30 | 100 |
| IDn при работе в зоне защиты группы потребителей, мА | 30 | 30 | 30(100) | 100 | 300 |
| IDn УЗО противопожарного назначения на ВРУ, мА | 300 | 300 | 300 | 300 | 300 |
Разновидности устройств защитного отключения
Выключатель дифференциального тока может иметь один из следующих типов:
- AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;
- A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;
- B. Такие устройства защитного отключения используются только на промышленных предприятиях.
УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий
Конструкция УЗО
Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:
- электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
- электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.
Производители устройств защитного отключения
Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:
- ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;
- Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
- SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
- Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
- Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
- IEK — продукция, качество которой приемлемо, а цена — низкая;
- «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
- DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.
Качественные показатели
Если рассматривать ценовой параметр, описываемые защитные приборы значительно отличаются по нему, особенно если речь идет об импортной продукции. Стандартный дифавтомат на порядок дешевле в сравнении с УЗО, идущим в комплектации со стандартным автоматом.
По качественному показателю изделия импортного производства занимают лидирующие позиции. Что касается приборов российского изготовления, они несколько уступают заграничным аналогам по таким параметрам:
- надежности отдельных механических деталей;
- времени срабатывания;
- надежности и прочности корпусов.
АВДТ представляет собой комбинированное приспособление. Недостатком в период его эксплуатации выступает то, что при его срабатывании сложно определить точную причину отключения — утечка тока, КЗ или перегрузка электросети. Однако в некоторых усовершенствованных моделях присутствуют индикаторы, срабатывающие по дифференциальному току
Немаловажное преимущество АВДТ заключается и в простоте установки. Важно в монтажном тесном боксе выполнить на пару винтов меньше положенного, за счет чего повышается надежность цепи. При поломке описываемого агрегата предстоит его полная замена
При поломке описываемого агрегата предстоит его полная замена.
Если УЗО эксплуатируется параллельно с автоматом, процедура ремонта менее затратная, замене подлежит один из рабочих элементов. Такой момент стоит учитывать во время проектирования и прокладки электропроводки в помещении, не стоит сбрасывать со счетов возможную частоту перегрузок и возможных коротких замыканий.
Определившись с тем, чем отличается узо от дифавтомата, стоит разобраться, какие схемы квартирных проводок лучше использовать. Для стандартной квартиры уместным станет УЗО + автомат или же АВДТ. Когда же речь идет про масштабный жилой дом, то на дифавтомат рекомендуется подключать линии с большими нагрузками, например, хозблок, котельную и пр. Группы розеток, осветительные линии отлично работают на паре УЗО с автоматом.
Когда нельзя никому доверять
Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.
В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.
Устройство защитного отключения (УЗО) – описание
Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.
Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.
В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.
Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.
Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.
УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.
Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.
Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.
Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.
Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.
Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?
Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.
При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.
В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.
Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.
УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.
Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.
Что такое узо в электрике
Сложности и разница подключения защитных устройств
В паспорте каждого прибора имеется схема подключения. Кроме того, схема повторяется на корпусе самих устройств, а контактные клеммы подписываются буквой N для нулевого зажима, буквой L – для фазного. Поэтому правильно подключить УЗО и дифавтомат не так уж и трудно. Монтаж обоих аппаратов выполняется совершенно одинаково и проводится с учетом следующих правил:
- провода, приходящие из питающей сети, подключаются на верхние клеммы;
- провода, уходящие на нагрузку, присоединяются к нижним клеммам;
- дифференциальный ток срабатывания устройства должен выбираться с учетом ступеней селективности. Например, аппарат, защищающий весь дом, должен иметь номинальный дифференциальный ток больший, чем у аппаратов, защищающих отдельные линии;
- для дифавтоматов к тому же должна соблюдаться селективность номинального рабочего тока;
- полярность подключения проводов должна соответствовать схеме и разметке на корпусе: фазу подключаем к клемме L (или, для некоторых моделей, к немаркированной клемме), ноль подключаем к зажиму N;
- на защищаемом участке сети ни в коем случае не должно быть соединений нулевого провода и провода защитного заземления – это вызовет срабатывание прибора;
- по той же причине нельзя нигде объединять нулевые провода от линии, защищенной УЗО или дифавтоматом, с нулевыми проводами любой другой линии, не питающейся от этого защитного аппарата;
- обязательно следует выполнить проверку работы устройства нажатием кнопки «Тест». Впоследствии такую проверку необходимо делать раз в месяц.
Строгое соблюдение паспортной схемы подключения устройств необходимо для того, чтобы избежать его поломки в случае, если монтируемый прибор является электронным. Для электромеханических устройств полярность и направление протекания электроэнергии не столь существенны, и здесь нужно помнить только об элементарном правиле: фаза – к фазе, нуль – к нулю. То есть, присоединив к одному из контактов приходящий нулевой провод, отходящий нуль следует подключить к зажиму, расположенному ровно над или под этим контактом. То же самое и для фазных проводников.
Критерии выбора устройств электрозащиты
Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.
Особенности монтажа в электрощите
Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.
Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.
Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров
Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.
Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных
Сложность подключения проводов
Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.
Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается
На схеме хорошо показана коммутация проводов.
При подключении пары АВ+УЗО расклад такой:
- фазный провод присоединяется к клемме АВ;
- соединяется перемычкой выход автомата и L-клемма УЗО;
- выход фазы УЗО направляется к электроустановкам;
- нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.
У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.
Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.
Как производится диагностика срабатывания
Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.
Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.
По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам
Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.
Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.
Какие приборы дешевле купить и починить?
Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.
На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.
Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»
Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.
Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.
Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип
Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.
Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.
Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.
Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.
Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.
Эту задачу выполняют защитные модули по своим алгоритмам.
Как работает устройство защитного отключения: краткое пояснение
УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.
Устройство защитного отключения монтируется и подключается в квартирном щитке.
Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.
Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.
Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.
Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.
За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.
Автоматический выключатель: защитные функции модуля
Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.
Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.
Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:
- теплового расцепителя;
- электромагнитной отсечки.
Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.
Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.
Токовую отсечку обеспечивает электромагнит отключения.
Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.
Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.
Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.
Какие защиты выполняет дифавтомат в домашней проводке
Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.
Его внутренняя схема в своей конструкции имеет:
- дифференциальный орган;
- тепловой расцепитель;
- катушку электромагнита отсечки.
Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.
Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.
За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
Да будет срач!
Отдельная дисциплина споров – какое УЗО лучше, электромеханическое или электронное. В электромеханическом УЗО для отключения используется энергия дифференциального тока, поэтому оно может сработать при обрыве нулевого проводника, да и в целом не содержит нежной электроники, но содержит нежную механику. Электронное УЗО требует питания для работы электронного усилителя, поэтому при обрыве нуля работать перестает, часто не отключая цепь. У каждой конфигурации есть свои достоинства и недостатки. А для защиты от обрыва нуля я настоятельно рекомендую ставить реле контроля напряжения.
Но так как большинство читателей ждет от меня конкретного ответа – скажу, что это не важно. Есть требования стандартов, есть требуемые характеристики, и конкурентная цена в конце концов
Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое – не так важно. А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным. Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя.
Для контроля исправности УЗО на передней панели есть кнопочка “тест”, которая замыкая резистором цепь, имитирует появление дифференциального тока. Если УЗО при нажатии на кнопку тест отключилось – то оно исправно. Проверку исправности УЗО производители рекомендуют производить ежемесячно (какие оптимисты!), ну или я реалистично говорю о тесте раз в пол года.
Технические отличия между УЗО и дифференциальным автоматом
В щитке устанавливаются различные по назначению автоматы. Они могут быть схожими по внешнему виду, но реагирует каждый из них на разные отклонения, что могут возникнуть в электрической разводке дома. Рассмотрим детальнее особенности работы каждого устройства.
УЗО
УЗО – это устройство защитного отключения. Рабочим элементом здесь является дифференциальный трансформатор. Посредством этой детали осуществляется контроль за протеканием тока во входящем фазном проводнике и исходящем нулевом. Если векторы утечки меняются с превышением установленного значения, то происходит отключение питания на обслуживаемой линии.
УЗОИсточник oooevna.ru
Исходя из принципа действия автомат иначе называется дифференциальным. Разница токов, на которую реагирует устройство, может возникнуть в случае нарушения целостности изоляционной оболочки проводника. Если человек прикоснется к поврежденному участку, то он получит «удар» током. УЗО в этом случае предотвращает негативные последствия в подобной ситуации. Они возникают, если токовая утечка превышает значение в 30 мА, поэтому автоматы устанавливаются с предельными показателями от 10 до 30 мА.
Существуют модели, у которых пороги заметно выше. Иначе они называются противопожарными. Суть в том, что при нарушении изоляции снижается сопротивление, жила нагревается от излишнего протекания тока в окружающую среду через рядом находящиеся предметы. Последние из-за этого нередко становятся очагом возгорания.
Возгорание розетки из-за неправильной эксплуатацииИсточник schor-einbruchschutz.de
Функциональность УЗО в отличие от дифавтоматов ограничивается контролем за токовой утечкой. При коротком замыкании и перегрузке автомат не отключается. Напротив, он может выйти из строя («сгореть»). Чтобы этого не произошло, устройство защиты используется в паре с «обычным» автоматическим выключателем. При этом автомат может быть один или несколько. Если устанавливать УЗО на каждую линию в электрической разводке дома, то будет проще выявить – на каком именно кабеле (ветке) произошло повреждение изоляции.
Автоматический выключатель
Автоматический выключатель в отличие от УЗО и ДИФ предназначен для контроля за величиной тока на обслуживаемой линии. То есть отключение электричества происходит при коротком замыкании либо из-за перегрузки сети. В первом случае есть исключение. Автомат не сработает, если скачок не превышает 13% от номинального значения. Причина заключается в кратковременности явления, оно безопасно для проводки, подключенного оборудования. Когда к линии подключена техника или несколько приборов одновременно, энергопотребление которых выше допустимого для питающего кабеля, то происходит автоматическое отключение тока.

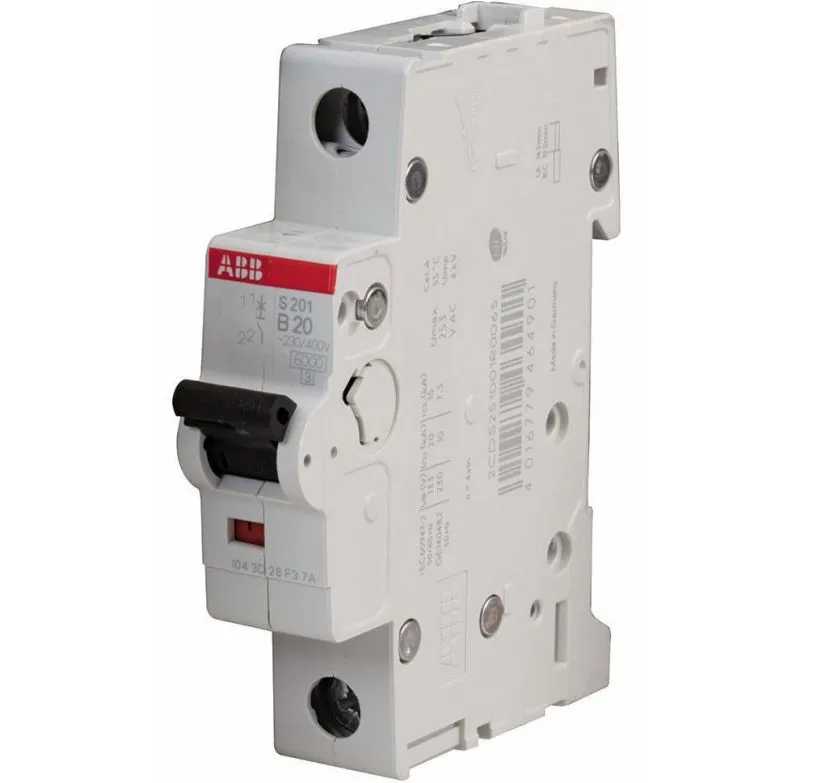

Автоматический выключательИсточник elim.ru
В «обычном» автомате рабочими элементами являются тепловой расцепитель или электромагнитный отсекатель. При замыкании или перегрузке жилы в проводах начинают нагреваться, на что реагирует биметаллическая пластина в расцепителе. Она деформируется при повышении или понижении температуры: сгибается в сторону стальной прослойки при нагревании, в сторону латунной при охлаждении. На происходящее реагирует электромагнитный отсекатель. Если проводник нагревается, то срабатывает токовая отсечка. Чем выше температура, тем быстрее на нее реагирует автомат.
Дифавтомат
Рассмотрим, чем отличается ДИФ от УЗО. Дифавтомат – это автоматический выключатель дифференциального тока. Устройство предназначено для защиты обслуживаемой линии от короткого замыкания, перегрузки и токовой утечки. То есть прибор совмещает в себе функции УЗО и «обычного» автомата. Рабочими элементами устройства являются дифференциальный трансформатор, тепловой расцепитель и катушка электромагнитного отсекателя.

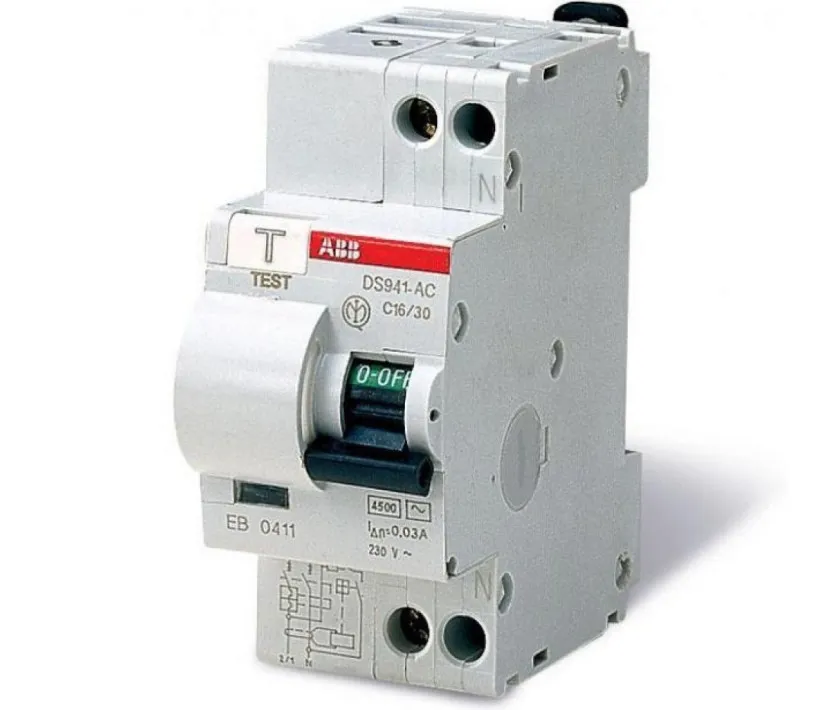

ДифавтоматИсточник rm-ivanovo.ru
Одним из основных критериев выбора дифавтомата является время срабатывания, которое зависит от разницы между номинальным и значением и превышением тока в цепи. Например, при 25% тепловой расцепитель в достаточной степени отреагирует на изменение температуры, чтобы отключить электричество в течение часа.
