Сравнение и выбор лучшего варианта
При выборе арматуры для системы сип (структурно-изоляционных панелей) необходимо учитывать несколько важных факторов. Один из них — это прочность материала. Подходящая арматура должна обладать достаточной прочностью, чтобы выдерживать строительные нагрузки и предотвращать разрушение панелей.
Второй фактор — это устойчивость к коррозии. Арматура, которая будет использоваться в системе сип, должна быть защищена от коррозии, чтобы не наносить ущерб панелям и сохранять свою прочность на протяжении всего срока службы.
Третий фактор, который следует учитывать, — это соответствие арматуры требованиям проекта. Вам нужно выбрать арматуру, которая соответствует параметрам и характеристикам, указанным в проектной документации. Учитывайте диаметры, типы и количество арматурных стержней, чтобы обеспечить правильное распределение нагрузок.
Для сравнения доступных вариантов арматуры для системы сип вы можете использовать таблицу с характеристиками разных продуктов. В таблице можно указать прочность материала, его устойчивость к коррозии, соответствие требованиям проекта и другие важные параметры. Это поможет вам сравнить и выбрать лучший вариант арматуры для вашей системы сип.
Не забывайте также обратить внимание на рекомендации производителя по установке и использованию арматуры. Правильное монтажное оборудование и методы установки могут повлиять на эффективность и долговечность системы сип
Поэтому следуйте указаниям производителя и обращайтесь за консультацией в случае необходимости.
Производители провода марки СИП-3
В настоящее время в России открывается всё больше кабельных заводов. Поэтому, выбрать подходящего производителя достаточно трудно. Опытные электрики рекомендуют отдавать предпочтение фирмам, которые существуют на рынке не менее 10 лет, а также имеют положительные отзывы о работе.
Вам это будет интересно Описание акустического кабеля
Также, перед покупкой любого провода, необходимо выполнять визуальный осмотр, потому что даже небольшая трещина в изоляционном слое может привести к необратимым последствиям.
Важно! Если человек не разбирается в проводах, то ему лучше обратиться за помощью к профессионалам. Ниже представлен ряд производителей, лидирующих на российском рынке
ООО «Камский кабель»
Предприятие было основано в 1957 году. В настоящее время является лидером не только в России, но и по всей Европе. Завод имеет девять цехов с новейшим оборудованием. В наличии всегда есть весь ассортимент, представленный на сайте. Имеется более 50000 тысяч типоразмеров кабельной продукции. У предприятия достаточно низкие цены, по сравнению с нижеприведёнными.
Транспортировка катушек
ОАО «Рыбинсккабель»
Начал свою работу в 50х годах прошлого века. За это время предприятие заключило множество крупных сделок с промышленными предприятиями, в том числе и в сфере атомной энергетики. Открыло множество филиалов по всей России. Фирма имеет только положительные отзывы и множество наград.
Важно! Предприятие занимается доставкой продукции в любую точку мира по воздуху или железной дороге. В наличии около 30000 тысяч размеров кабелей
ООО «ГК «Севкабель»
Завод начали строить еще в 1879 году. Является одним из старинных в России. В наличии более 25000 тысяч макроразмеров кабелей. На территории завода есть испытательный центр. Поэтому, перед продажей, вся продукция подвергается проверкам. Предприятие было признано самым перспективным по стране. Завод работает со странами Европы и Азии. Продукция производится на новейшем немецком оборудовании.
Марки
По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:
- Изоляция — из термопластичного светостабилизированного полиэтилена;
- Несущая жила — из алюминиевого сплава;
- СИП-1 — с неизолированной нулевой несущей жилой;
- СИП-2 — с изолированной нулевой несущей жилой;
- СИП-3 — с защитной изоляцией (6-35 кВ);
- СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
- СИПг — герметизированные СИП;
- СИПн — не распространяющие горение СИП.
Технические характеристики
Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.
- Температура эксплуатации: −60 ÷ +50°C;
- Монтаж при температуре: не ниже −20°C
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
- Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
- Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
- Срок службы для кабеля: не менее 45 лет.
- Гарантийный срок эксплуатации: 5 лет.
Следующие характеристики:
Расчетный наружный диаметр, масса проводов марки СИП-4:
| Число жил × сечение, мм² | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
| без жилы освещения | ||
| 2×16 | 15 | 131 |
| 2×25 | 18 | 195 |
| 2×35 | 20 | 256 |
| 2×50 | 23 | 355 |
| 2×70 | 27 | 491 |
| 2×95 | 31 | 649 |
| 2×120 | 34 | 813 |
| 3×16 | 16 | 197 |
| 3×25 | 19 | 292 |
| 3×35 | 22 | 383 |
| 3×50 | 25 | 533 |
| 3×70 | 29 | 737 |
| 3×95 | 34 | 973 |
| 3×120 | 36 | 1219 |
| 4×16 | 18 | 262 |
| 4×16 | 18 | 262 |
| 4×25 | 23 | 389 |
| 4×25 | 23 | 389 |
| 4×35 | 24 | 511 |
| 4×35 | 24 | 511 |
| 4×50 | 29 | 711 |
| 4×50 | 29 | 711 |
| 4×70 | 32 | 983 |
| 4×95 | 38 | 1298 |
| 4×95 | 39 | 1309 |
| 4×120 | 41 | 1626 |
| 4×150 | 45 | 1978 |
| 5×16 | 21.6 | 328 |
| с жилами освещения | ||
| 2×25+1×16 | 19 | 260 |
| 2×25+2×16 | 20.6 | 326 |
| 2×35+1×16 | 19.2 | 321 |
| 2×35+1×25 | 20 | 353 |
| 2×35+1×25 | 20 | 353 |
| 2×35+2×16 | 21.4 | 387 |
| 2×35+2×25 | 25 | 450 |
| 2×50+1×16 | 23 | 421 |
| 2×50+1×25 | 28 | 453 |
| 2×50+1×25 | ||
| 2×50+2×16 | 22.6 | 487 |
| 2×50+2×25 | 26 | 550 |
| 2×70+1×16 | 27 | 557 |
| 2×70+1×25 | 26.2 | 589 |
| 2×70+1×25 | ||
| 2×70+2×16 | 26.2 | 623 |
| 2×70+2×25 | 26.2 | 686 |
| 2×95+1×16 | 31 | 714 |
| 2×95+1×25 | 31 | 746 |
| 2×95+2×16 | 31 | 780 |
| 2×95+2×25 | 31 | 843 |
| 2×120+1×16 | 34 | 878 |
| 2×120+1×25 | 33.5 | 910 |
| 2×120+2×16 | 34 | 944 |
| 2×120+2×25 | 33.4 | 1007 |
| 3×25+1×16 | 22.3 | 358 |
| 3×25+2×16 | 26.4 | 423 |
| 3×35+1×16 | 22.4 | 449 |
| 3×35+1×25 | 26 | 481 |
| 3×35+1×25 | ||
| 3×35+2×16 | 26.4 | 515 |
| 3×35+2×25 | 28 | 578 |
| 3×50+1×16 | 26.4 | 599 |
| 3×50+1×25 | 29 | 631 |
| 3×50+1×25 | ||
| 3×50+2×16 | 30.2 | 664 |
| 3×50+2×25 | 31.4 | 728 |
| 3×70+1×16 | 30 | 803 |
| 3×70+1×25 | 31.1 | 835 |
| 3×70+1×25 | ||
| 3×70+2×16 | 33.4 | 868 |
| 3×70+2×25 | 35 | 932 |
| 3×95+1×16 | 35 | 1039 |
| 3×95+1×25 | 35 | 1071 |
| 3×95+2×16 | 39 | 1104 |
| 3×95+2×25 | 40 | 1168 |
| 3×120+1×16 | 36 | 1285 |
| 3×120+1×25 | 36.8 | 1317 |
| 3×120+2×16 | 41 | 1350 |
| 3×120+2×25 | 43 | 1414 |
| 4×25+1×16 | 24.8 | 455 |
| 4×25+2×16 | 27 | 520 |
| 4×35+1×16 | 26.4 | 577 |
| 4×35+1×25 | 28 | 609 |
| 4×35+1×25 | ||
| 4×35+2×16 | 29 | 642 |
| 4×35+2×25 | 29 | 706 |
| 4×50+1×16 | 29.8 | 777 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+2×16 | 31 | 842 |
| 4×50+2×25 | 31 | 906 |
| 4×70+1×16 | 34 | 1049 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+2×16 | 36 | 1114 |
| 4×70+2×25 | 36 | 1178 |
| 4×95+1×16 | 39 | 1363 |
| 4×95+1×25 | 40 | 1395 |
| 4×95+2×16 | 46 | 1429 |
| 4×95+2×25 | 42 | 1492 |
| 4×120+1×16 | 41 | 1691 |
| 4×120+1×25 | 42.2 | 1723 |
| 4×120+2×16 | 50.1 | 1757 |
| 4×120+2×25 | 44 | 1820 |
Допустимые токовые нагрузки проводов марки СИП-4:
| Номинальное сечение токопроводящих жил, мм² | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 10 | 76 | 0,87 |
| 35 | 160 | 3,20 |
| 50 | 195 | 4,60 |
| 70 | 240 | 6,50 |
| 95 | 300 | 8,80 |
| 120 | 340 | 10,90 |
Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:
| Температура токопроводящей жилы, °C | Поправочные коэффициенты при температуре окружающей среды, °C | |||||||||||
| -5 и ниже | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| +90 | 1.21 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1.00 | 0,96 | 0,92 | 0,88 | 0,83 | 0.78 |
Расчетные значения индуктивного сопротивления провода марки СИП-4:
| Число и номинальное сечение токопроводящих жил, мм² | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом |
| 2×10 | 0,087 |
| 2×35 | 0,079 |
| 2×50 | 0,077 |
| 2×70 | 0,076 |
| 2×95 | 0,074 |
| 2×120 | 0,074 |
| 4×10 | 0,092 |
| 4×35 | 0,087 |
| 4×50 | 0,085 |
| 4×70 | 0,085 |
| 4×95 | 0,082 |
| 4×120 | 0,082 |
Арматура СИП, что важно знать?
Арматура для самонесущих изолированных проводов – это уникальное изделие, которое предназначено для выполнения трех главных задач:
- Фиксации провода на стене жилых домов или производственных сооружений;
- Объединение кабелей в одну энергетическую систему;
- Разделение проводников для проведения в несколько зданий.
Основная функция арматуры СИП – обеспечение надежной и безопасной электрической передачи по надземным линиям, а также по источникам света, вне зависимости от максимального напряжения. Для производства конструкции используют специальные материалы, которые обладают высокой устойчивостью к различным механическим нагрузкам, а также не подвержены коррозии и другим природным явлениям. Если производитель будет использовать хороший металл для создания арматуры, то минимальный срок службы составит 50 лет, при этом особого ухода не потребуется.
Следует знать, что конструкция изготавливается в соответствии с техническими документами и общепринятыми стандартами, которые были разработаны в 1996 году и с тех пор не претерпели существенных изменений. В нормативных документах указывается: из какого материала производится оборудование, ряд недопустимых ошибок, ТУ и подобные критерии.
Разработкой таких условий занимался Европейский комитет по стандартизации электрического оборудования. Покупателю это знание поможет в том случае, когда он усомнится в честности продавца, тогда он вправе требовать документ, чтобы убедиться в полном соответствии указанных характеристик с действующими стандартами.

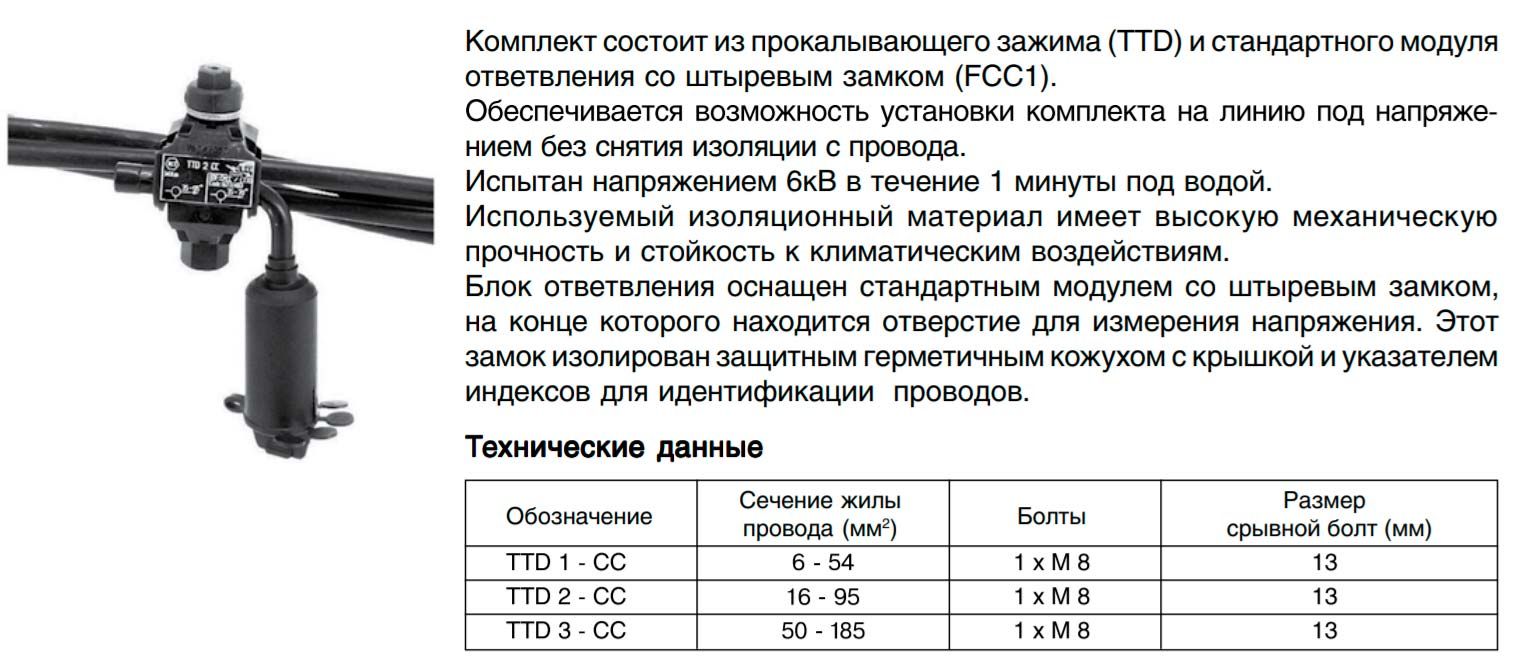

Классификация прокалывающих зажимов
Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.
Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.
Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях
Следовательно, применять его можно только в помещениях
Следовательно, применять его можно только в помещениях.
Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).
Подключение кабеля к воздушной линии с помощью зажима
Прокладка СИП
СИП представляет собой однофазный или трехфазный провод, фазы которого изолированы прочным устойчивым к ультрафиолету полиэтиленом, а нулевой провод является несущим. Это алюминиевая проволока, которая оплетает стальной сердечник. Нейтральный несущий провод может быть как изолированным, так и неизолированным, поверх него намотаны три фазы изоляции.
Такая линия также функционирует при распределении электроэнергии от трансформаторных подстанций в пределах строительной линии, что в целом оправдывает повышенное внимание к безопасности. Эти провода очень хорошо изолированы и герметичны, так как наружные провода подвергаются всем природным воздействиям
Эти провода очень хорошо изолированы и герметичны, так как наружные провода подвергаются всем природным воздействиям.

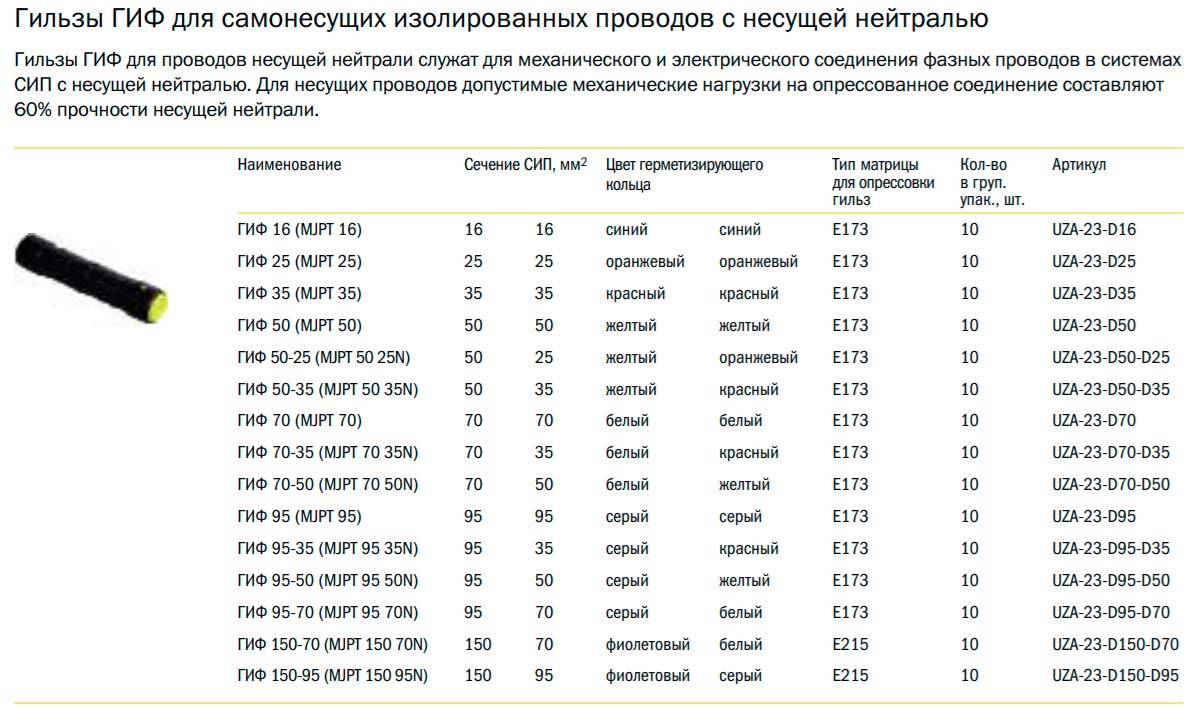

При укладке СИП их натягивают с опоры на опору, два провода соединяют между собой при помощи гермоввода, который прижимается. Таким образом, контакт сращенного провода и изоляция кабеля СИП на протяжении всей линии от начала до конца остаются герметичными.
Специально разработанные самопроникающие ответвительные зажимы используются для подключения шнура питания к сети. Технология в данном случае не требует снятия изоляции с провода, хомут соединяет два провода путем прокола, а сам хомут снаружи создает надежную изоляцию ответвления.

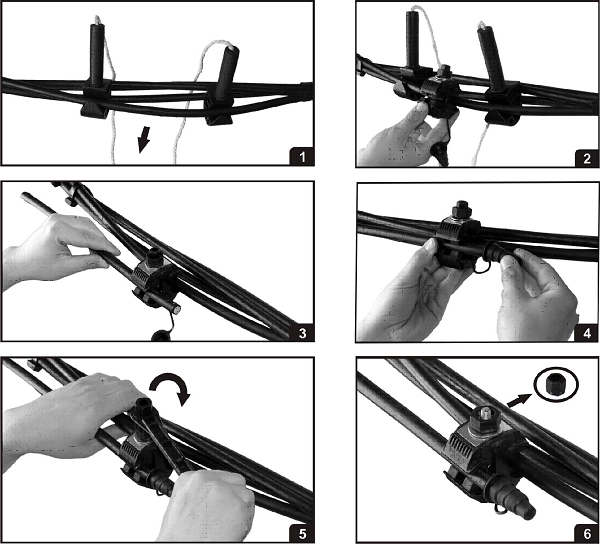

Технология:
- Установите зажим на изолированный магистральный провод через предусмотренное для этого отверстие и надежно закрепите его.
- Протяните внешний соединительный кабель через другое отверстие.
- С помощью гаечного ключа (обычно на 13 или 17) закрутите головку хомута. Дозировка усилия для кабеля такова, что при скручивании после прокола изоляции обоих проводов внутри зажима и установления надежного контакта головка срывается, а контакты внутри зажима надежно фиксируются.
- После отламывания головки соединение надежное, а изоляция прочная и герметичная.
- Конец ответвительного проводника герметизируется специальным колпачком.
Преимущества использования СИП
По сравнению с голыми ЛЭП у самонесущего изолированного провода просто масса преимуществ:
высокая надежность
Из-за сплошной изоляции, исключены межфазные короткие замыкания и последующие обрывы провода. Соответственно на линии уже не будет наблюдаться такой печальной картины как многочисленные счалки в пролетах.
можно применять опоры меньших габаритных размеров
Например, вместо опор СВ-110 и СВ-95 брать стойки СВ-85. Или вообще использовать деревянные.
расстояния от СИП до зданий и сооружений уменьшены по сравнению с голыми ВЛ-0,4кв
Соответственно появляется больше вариантов использования ЛЭП в плотной жилой застройке.
- реконструкцию эл.сетей можно проводить с одновременной подвеской СИП на высоковольтных ЛЭП, существующих ВЛ-0,4кв, а также линий связи. Все это дает заметную экономию на опорах.
- обеспечение большей безопасности не только для персонала обслуживающего СИП, но и для потребителей, птиц и животных
меньшие потери при передаче электроэнергии благодаря малому индуктивному сопротивлению
К примеру, для провода сечением 70мм2 индуктивное сопротивление у СИП, меньше почти в 4 раза!
меньшая пожароопасность. Отсутствуют схлесты, значит нет искр при коротких замыканиях.
применяя специальный комплект инструмента можно обслуживать СИП под напряжением, не прерывая подачу эл.энергии потребителям
для надежной эксплуатации не требуется сплошная вырубка деревьев в охранной зоне ЛЭП. Даже при монтаже новой линии габариты просеки значительно уменьшаются в размерах.
безаварийная работа при соблюдении правильного обслуживания от 30 лет и более
доступность прокладки СИП по фасадам зданий
нет лишних затрат на траверсы, изоляторы, крюки, колпачки, хомуты к траверсам
безопасность работ вблизи линий СИП сторонних механизмов
Вероятность того, что автокран работающий в охранной зоне ЛЭП коснется стрелой проводов и окажется под напряжением минимальна.
Сравнение различных вариантов арматуры для СИП
1. Стальная арматура: Самый распространенный тип арматуры для СИП. Изготавливается из углеродистой или нержавеющей стали. Хорошо сопротивляется механическим нагрузкам и имеет высокую прочность на изгиб. Однако, стальная арматура подвержена коррозии, поэтому требуется дополнительная защита от влаги и воздействия окружающей среды.
2. Стеклопластиковая арматура: Изготавливается из углепластика или стеклопластика. Обладает высокой прочностью, легкостью и коррозионной стойкостью. Стеклопластиковая арматура не ржавеет и не требует подобной защиты, как стальная, но имеет более высокую стоимость и ограниченную применимость в некоторых конструкциях.
3. Композитная арматура: Включает в себя различные материалы, такие как углепластик, стеклопластик или бетонная основа с установленной светопропускающей арматурой. Композитная арматура сочетает в себе прочность стеклопластика и долговечность бетона, что позволяет улучшить статические и динамические характеристики конструкций СИП. Однако, данный тип арматуры требует сложной технологии изготовления и имеет более высокую стоимость, чем стальная или стеклопластиковая.
В целом, выбор варианта арматуры для СИП зависит от конкретных условий эксплуатации и требований к структуре. Если необходимо высокая прочность и низкая стоимость, то стальная арматура может быть оптимальным выбором. Если требуется лучшая коррозионная стойкость, то стеклопластиковая арматура будет предпочтительнее. А если требуется сочетание прочности и долговечности, то композитная арматура может быть наилучшим вариантом. В любом случае, при выборе арматуры для СИП необходимо учитывать все факторы и особенности конкретного проекта.

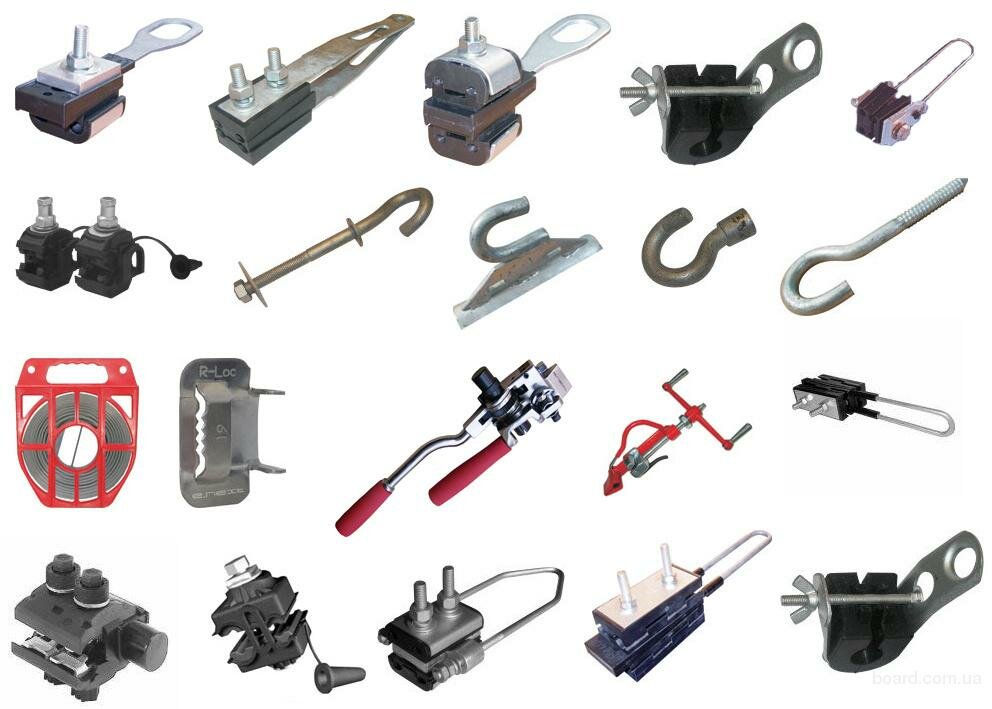

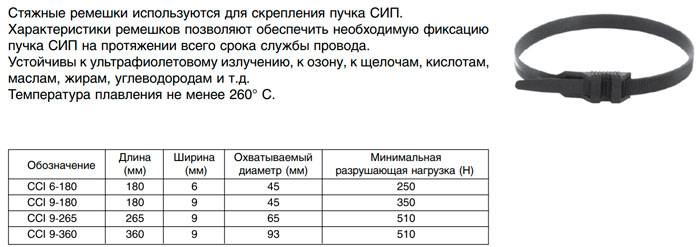

Основные существующие разновидности СИП-арматуры
К таковым прежде всего относятся:
- Кронштейн анкерный – он осуществляет крепление анкерных (якорных) зажимов на магистральной линии СИП. Как правило, изготавливается из алюминиевых сплавов, которые слабо подвержены ржавчине и спокойно переживают пониженные температуры окружающей среды. В процессе их закрепления применяют бандажную ленту из «нержавейки».
- Ответвительный зажим – он необходим для создания устойчивого контакта, что обеспечивается посредством контактных пластин, находящихся в конструкции и выполненных из луженой меди. Контакт может быть обеспечен даже для проводов с малым сечением. Такая разновидность арматуры подходит для соединения жил кабелей с сечением 6-150 мм2, в магистралях с жилами, сечение которых составляет 1,5-6 мм2 (стандартное уличное освещение), а также при проведение электросети в частный дом.
- Анкерный зажим – этим приспособлением может быть осуществлено крепление СИП на ответвленных вводах до 1 кВ. Внутри корпуса данного крепежа установлены специальные клинья, выполненные из термопластика, за счет которых создается надежное соединение с жилами провода без ущерба его изоляции. Эти крепежи выполняются из атмосферостойких полимеров. Также, в этом виде зажимов используется специальная петля, изготовленная из стали по принципу «горячей оцинковки».
- Зажим промежуточный – данная разновидность арматуры используется для самонесущей системы СИП-4, имеющей две либо четыре жилы, подключаемых к угловым/промежуточным опорам. Корпус такого приспособления обычно делают устойчивым к повышенному воздействию солнечных лучей.
- Крюк стандартный – этот крепеж используется для монтажа магистральных линий «на весу». Он изготавливается из стали (оцинкованной) и крепится к столбу/опоре посредством пары-тройки стальных лент. С его же помощью можно закрепить провода к железобетонным, металлическим и деревянным столбам, а также зафиксировать крепления на сооружениях или зданиях.

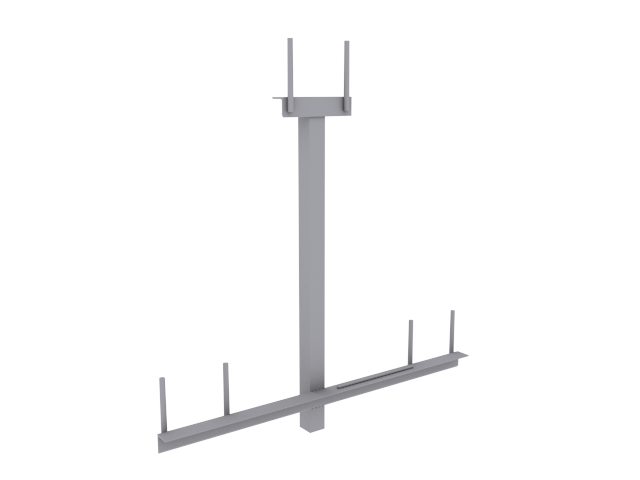

Траверсы для СИП 10кВ
- Своеобразной «золотой серединой», наиболее часто применяющейся при прокладке большинства высоковольтных линий, считается траверса ТМ-1 – несмотря на множество модификаций, часть которых будет рассмотрена ниже. Конструкция траверсы максимально упрощена – стойка из металлопрофиля, уголок и три арматурных штыря для размещения изоляторов. Тип крепления – одинарный. Использование данного типа траверсы допускается только на пересечённой местности, вдали от населённых пунктов. Может обрабатываться антикоррозийным покрытием – цинковым либо лаковым. Для крепления изделия к корпусу опоры используется стандартный технический хомут;
- вторая по популярности модель – ТМ-3. Модификация стандартной высоковольтной траверсы. Представляет из себя металлическую стойку, вдвое меньшую по высоте, но вдвое длиннее, с шестью арматурными штырями. Тип крепления – двойной. Может выходить в стандартном и климатическом исполнении. Разрешается использование в населённой местности при наличии изолированных проводов. Крепится к опоре при помощи стандартного хомута.
- траверса ТМ-5 имеет отличную от двух предыдущих конструкцию в виде уголка из металлического профиля, снабжённого четырьмя штырями под изоляторы – благодаря такой форме её используют на угловых и анкерных опорах. Тип крепления – одинарный. Отличается крайне малым весом. Производится в двух вариантах исполнения – стандартном и коррозиестойком. Допускается использование как на пересечённой, так и в населённой местности при наличии изоляции на кабелях. Крепление производится при помощи обычных хомутов или скоб;
- схожей конструкцией обладает и модель ТМ-6 – однако отличается наличием четырёх петель для осуществления подвесного типа соединения при условии наличия изоляции на кабеле. Имеет вдвое меньшее количество арматурных штырей – всего два. Используется только на пересечённой местности; выходит в стандартном и климатическом исполнении. При монтаже траверсы на опору используется один из двух вариантов хомута, в зависимости от её типа: для железобетонных конструкций СВ-105 и СВ-110 используются соответственно стандартный и модернизированный хомуты Х-1 и Х-42, для деревянных опор – скобы с антикоррозийным покрытием.

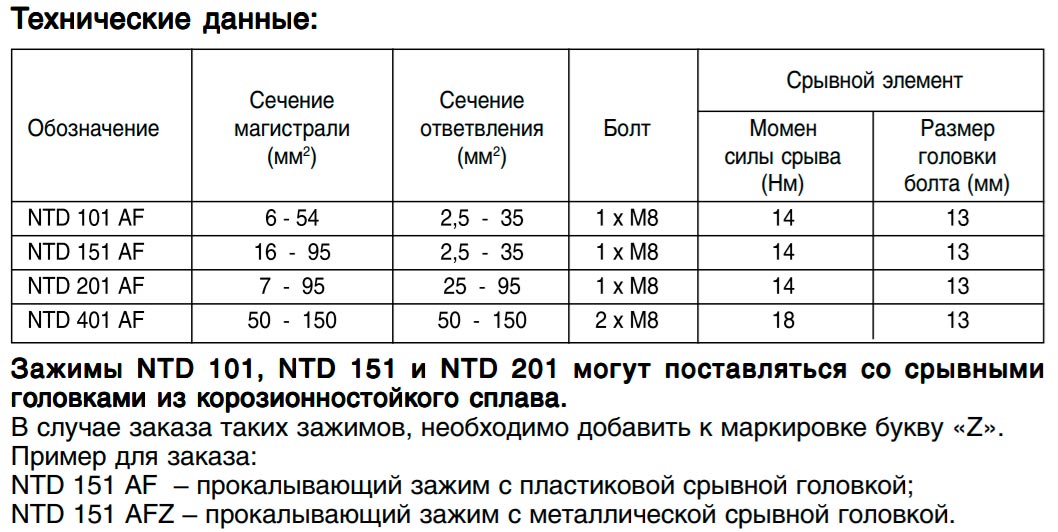

Как правильно подобрать прокалывающий зажим?
Прежде чем выбрать подходящие плоскогубцы для пирсинга, стоит знать, какие особенности необходимо учитывать:
- Индикатор сечения подключаемого провода. Для одноболтового исполнения этот показатель не выше 95-120 мм2, для двухболтовых конструкций (используемых для более толстых сердечников) не может быть более 240 мм2.
- Какой класс защиты зажима. Есть герметичные и негерметичные варианты. Герметичный зажим обычно имеет снаружи диэлектрик. Это свойство указывает на то, что установка данной скобы может производиться на любом участке сети. При эксплуатации негерметичной модели ее следует устанавливать как можно ближе к опоре (запрещается делать это в середине пролета, где висит СИП, так как в этом месте скапливается много осадков).
- Количество болтов. Зажим может иметь 1 болт или 2. Отличие этих вариантов в допустимом сечении провода и максимальном токе.
- Тип соединения. Зажимы позволяют соединить между собой голый провод и СИП (вариант берется только с зубчиками с одной стороны) или соединить СИП и СИП (зубчики на пластинах с 2-х сторон).
При покупке этих продуктов убедитесь, что головка болта подходит под ключ. В продаже чаще всего встречаются варианты с головками 13 мм, чуть реже – 17 мм. Все необходимые свойства указаны в маркировке, где можно увидеть максимальное и минимальное допустимое сечение проводов, а также другие свойства.
Использование ответвительных прокалывающих зажимов при монтаже СИП | Полезные статьи
Ответвительные прокалывающие зажимы предназначены для организации ответвления от магистральных изолированных проводов.
Использование прокалывающих зажимов значительно ускоряет проведение работ по монтажу благодаря отсутствию необходимости снимать изоляцию с СИП.
Зубцы, прокалывая изоляцию при затягивании болтов, обеспечивают надежный контакт, который устойчив к атмосферным воздействиям и полностью герметичен.
Прокалывающий зажим для СИП позволяет проводить монтаж без отключения питания линий.
Корпус прокалывающих зажимов выполнен из высокопрочного полимера с армированием стекловолокном, что гарантирует отсутствие деформаций и коррозионных разрушений под воздействием ультрафиолета, осадков и предельных температурных показателей для той климатической зоны, в которой установлена линия.
Прокалывающие изолированные зажимы подходят для монтажа алюминиевых и медных жил. Модификация SM 6.21 имеет пружину из нержавеющей стали, что облегчает монтаж любых систем.
Зажим прокалывающий SLIP 22.1 применяется для подключений под напряжением. Безопасность при проведении работ обеспечивает конструкция зажима: срывная шестигранная головка изолирована от металлического корпуса и затяжного болта. Изготавливается из алюминиевого сплава, практически невосприимчивого к атмосферным воздействиям, сами зубцы — из луженого алюминия. Изолированный прокалывающий зажим этой модификации подходит для магистралей из алюминия сечением 10–95 мм*2 и для магистралей из меди сечением 1,5–70 мм2. Допустимый диаметр проводов для установки зажимов от 3 мм до 16 мм. Вес каждого зажима — 115 г. Момент затяжки составляет 22 Нм. SLIP 12.1 подходит для соединения магистральных проводов сечением 1,5–50 мм*2 с идентичным сечением проводов отпайки. SLIP 12.127, SLIP 22.127 применяются для переходных соединений изолированных и неизолированных проводников. Для монтажа осветительных сетей подходит SL 21.1 (при монтаже необходим динамометрический ключ). SL 21.12 и модификация SL 21.127 подходит для подключений на абонентские вводы от неизолированных магистралей.
Зажим прокалывающий для СИП-4х16 применяется для четырехпроводных систем, для ответвлений от 1-й магистрали можно применять мультизажимы SL 29.4 или SL 29.8. Зажим прокалывающий ответвительный с 1 болтом типа Z106 устанавливается на СИП с поперечным сечением алюминиевых магистральных и ответвительных проводов 16–95 мм*2 без изоляции. Затягивающий болт имеет внутренний шестигранник под ключ (HI/HD HNIL *8–140). Усилие затягивающего момента — 22 Нм. Все стыки зажимов наполнены антиоксидантной смазкой. Модификация этого зажима для ответвления СИП/СИП — Z1061.
Прокалывающие зажимы с 2 болтами — Z206, Z4 для незащищенных СИП и Z2061, Z3, для систем СИП/СИП Z4 и Z3 используются в комплекте с ограничителями, предохраняющими от перенапряжений, (например, 12990190–12990198 или ASA-A280-5DK), имеют резьбовое соединение для крепления снизу. Для сетей системы СИП/СИП с поперечным сечением магистральных проводов 50–120 мм*2, ответвительного — 25–70 мм2 используют зажимы SPIN 530.
Универсальные зажимы типа Р4х150 применяют для ответвлений любых проводников СИП мощностью до 1 кВ с магистральным и поперечным сечением 50–150 мм2. Монтаж зажимов в полимерном корпусе может проводиться в температурном диапазоне +50 °С / –20 °С.
Заключение
Для грамотного подведения электрической магистрали к дому необходимо обладать определенными знаниями в области электротехники. Ведь любая ошибка, допущенная как на этапе проектирования, так и во время монтажных работ, может закончиться серьезными последствиями вплоть до аварии. Известно, что электрические магистрали прокладываются с использованием СИП кабеля, что является самым правильным на сегодняшний день решением. Но выполнить эту работу качественно невозможно без использования подходящей арматуры.
Арматура для СИП кабеля отличается большим разнообразием и включает множество разных приспособлений. Об особенностях и о назначении каждой из них может знать только специалист, который и должен производить прокладку магистрали вплоть до ее ввода в жилое здание или иной другой объект.
Эта работа должна выполняться не только с использованием специального инструмента, но и с учетом требований, определенных ПУЭ. Иначе всё может закончиться для владельца серьезными проблемами — не только в плане нанесения ущерба здоровью, но и санкциями со стороны контролирующих организаций.
