Как проверить греющий кабель на работоспособность и целостность.

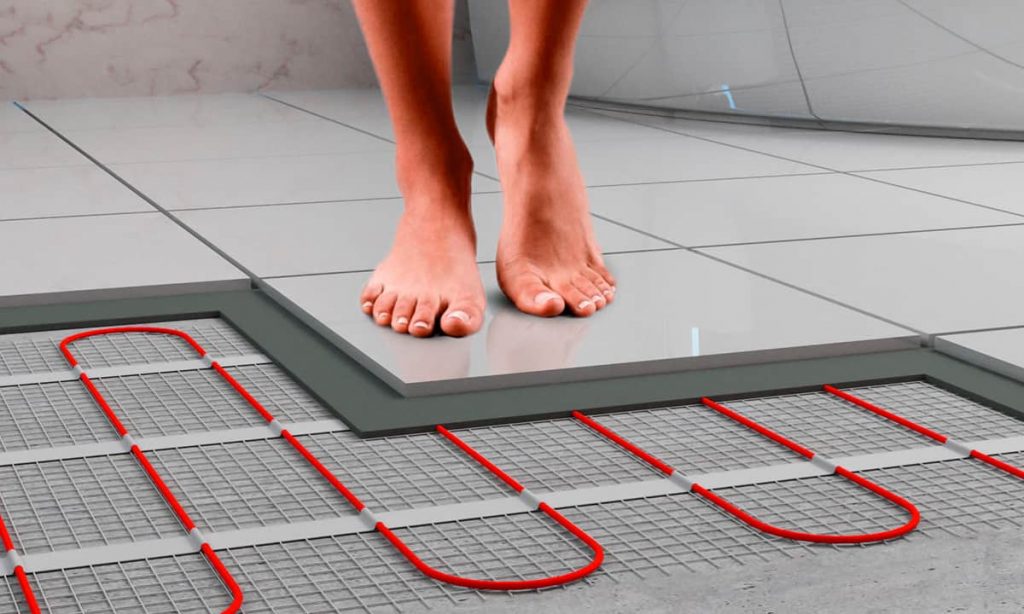

Что входит в состав теплых полов?

Полы с подогревом выполняются из электрических кабелей или с инфракрасной пленкой. В состав системы входят следующие элементы:

1. Нагревательный кабель – источник тепла;
2. Термодатчик для контроля нагрева кабеля;
3. Терморегулятор, соединяющий элементы в конструкцию, запускает или отключает нагрев в зависимости от параметров температуры.

Особенности использования термостата

Терморегулятор автоматически корректирует подаваемое на провода напряжение. Он подключается к обычной электросети через фазный и нулевой провода и внешне напоминает небольшой выключатель. Его нагрев отслеживается расположенным рядом с проводами датчиком.

Человек задает минимальную температуру, по достижении которой система обогрева запускается. Кабель в такой конструкции может быть резистивный или с саморегуляцией колебаний градусов тепла и уровня сопротивления.

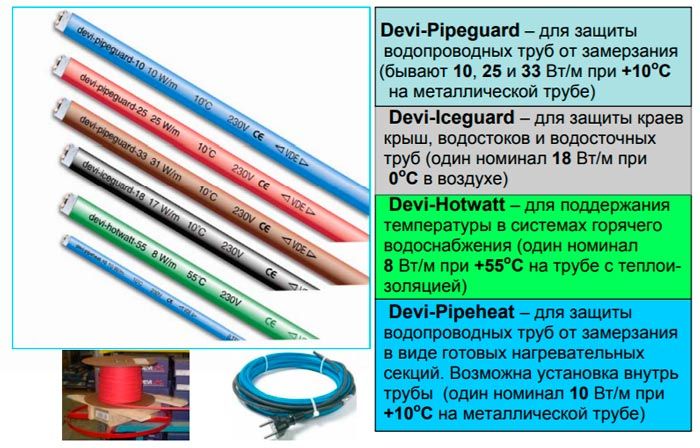

Какой кабель подходит для системы обогрева?

Расчеты системы обогрева во многом зависят от длины кабеля, изменения которой впоследствии нарушит функционирование всей конструкции и повредит изоляцию.

Используются двужильные кабели или пара одножильных. Провод с двумя жилами нельзя резать или монтировать в места с нагрузкой на пол, одножильные более универсальны.

Определите сторону с обрывом

С помощью омметра определите, в какой стороне (к термостату или к концу мата) находится обрыв относительно вашего разреза. Скрутите черный и белый провода друг с другом на термостате с помощью соединительного изолирующего зажима (не подсоединяйте провод заземления). Проверьте сопротивление от места разреза к термостату. Должны появиться показания (часть от заводского значения, так как измеряется не весь кабель), и отсутствовать замыкание на землю. Если это не так, значит, разрыв на этой стороне, и следует повторно использовать рефлектометр, как описывалось выше, чтобы определить, расстояние до разрыва от места разреза. Если исходный чертеж и оценка были сделаны правильно, вы должны быть довольно близко и показания расстояния в метрах должно быть небольшим.

Если же с этой цепью все в порядке, перейдите на другую сторону разреза и с помощью омметра проведите измерения в сторону конца мата. Если полученные показания не соответствуют полной цепи, повторно воспользуйтесь рефлектометром, как было описано выше, чтобы приблизиться к месту разрыва.

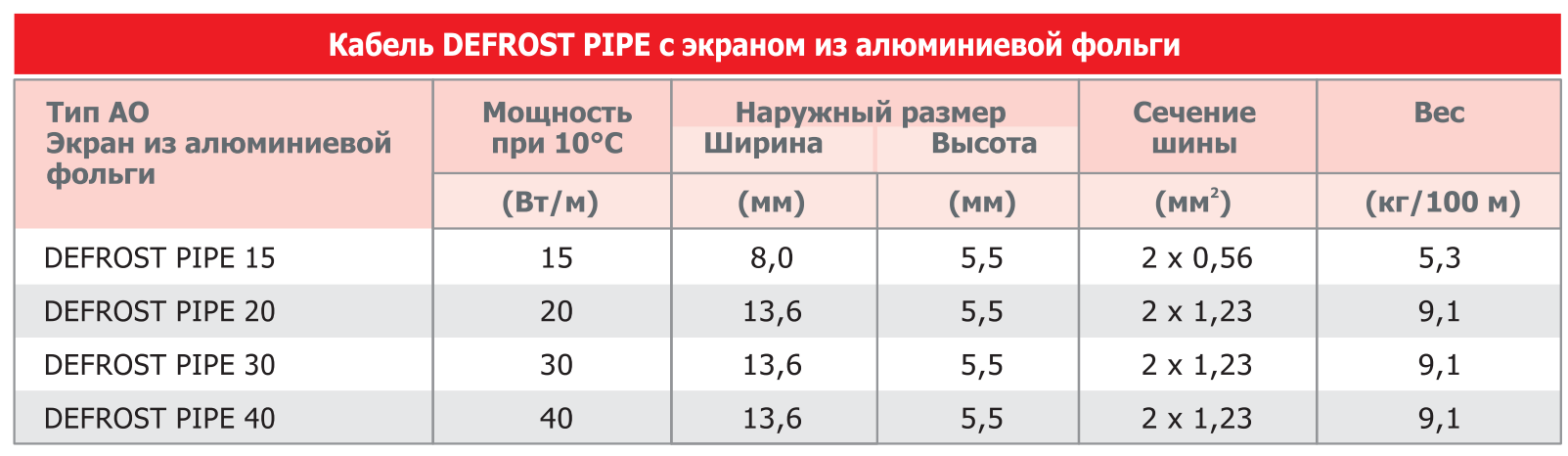

Проверка целостности экрана

Целостность экрана является важным параметром для правильной работы греющего кабеля. Если экран поврежден, это может привести к неполадкам и возможным аварийным ситуациям. Проверка целостности экрана греющего кабеля позволяет выявить возможные дефекты и принять соответствующие меры по их устранению.

1. Внешний осмотр

При внешнем осмотре необходимо проверить, нет ли видимых повреждений на поверхности экрана греющего кабеля. Внимательно осмотрите каждый участок кабеля на предмет трещин, порезов, проколов или других поверхностных дефектов. Если повреждения обнаружены, экран нужно заменить.

2. Использование изоляционной ленты

Для проверки целостности экрана можно использовать изоляционную ленту. Наклейте полоску изоляционной ленты на поверхность экрана и плавкостабилизирующего слоя. Затем удалите ленту. Если при этом остаются следы клея на экране, это может свидетельствовать о наличии поверхностного дефекта.

3. Использование тестера

Для более точной проверки целостности экрана греющего кабеля можно использовать тестер или мультиметр. С помощью тестера измерьте сопротивление между экраном и другими проводниками кабеля. Если сопротивление равно нулю или очень низкое, это может свидетельствовать о нарушении целостности экрана.

4. Визуальный инспектор

Для более тщательной проверки целостности экрана можно использовать визуальный инспектор. Это специальное устройство, позволяющее выявить дефекты на поверхности кабеля, такие как трещины или проколы. Визуальный инспектор также может использоваться для проверки покрытия экрана и определения его состояния.

5. Системные тесты

Некоторые производители предлагают специальные системные тесты для проверки функциональности и целостности экрана греющего кабеля. Эти тесты проводятся с помощью специальных оборудования и позволяют обнаружить дефекты, которые могут быть незаметны визуальным осмотром или простыми измерениями.

Проверка целостности экрана греющего кабеля является важным этапом при его установке и эксплуатации. Правильная работа экрана обеспечивает защиту от возможных неполадок и аварийных ситуаций, а также продлевает срок службы греющего кабеля.

Как проверить резистивный кабель?

Итак, что и как нужно проверять? Начнем с резистивного варианта.

В первую очередь проверяете сопротивление между двумя рабочими жилами, на которые и подается напряжение.

Если кабель подключен к терморегулятору, вмонтированному в подрозетник, придется его вытащить из стены и отсоединить жилы с клеммных колодок.

Предварительно отключаете автомат питания в эл.щитке и проверяете на месте отсутствие напряжения.

У тех, у кого кабель подключен напрямую к вилке (есть и такие готовые комплекты), достаточно вытащить вилку из розетки и далее провести все измерения между двумя штырьками вилки. Но это в первую очередь относится к саморегам, о них будет чуть ниже.

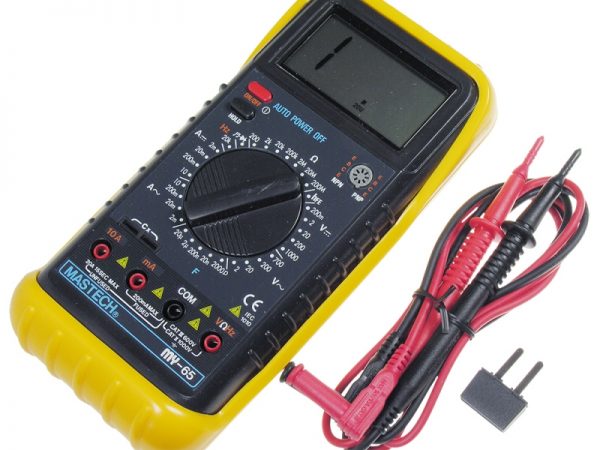

Для замеров нам понадобится обычный китайский мультиметр. Ставите его переключатель в положение “измерение сопротивления” (для резистивных обычно хватает деления в 200 Ом), а щупы втыкаете вот в эти разъемы.

Кстати, перед работой неплохо бы проверить сам тестер и не совершать глупых ошибок при измерениях. Почитайте на досуге к чему они приводят.

В общем, касаетесь жил щупами и смотрите показания на табло. На что здесь ориентироваться и с чем их сравнивать?

Во-первых, значение не должно равняться бесконечности (цифра единичка в левой части табло).

Или OL (Over Load – перегруз).

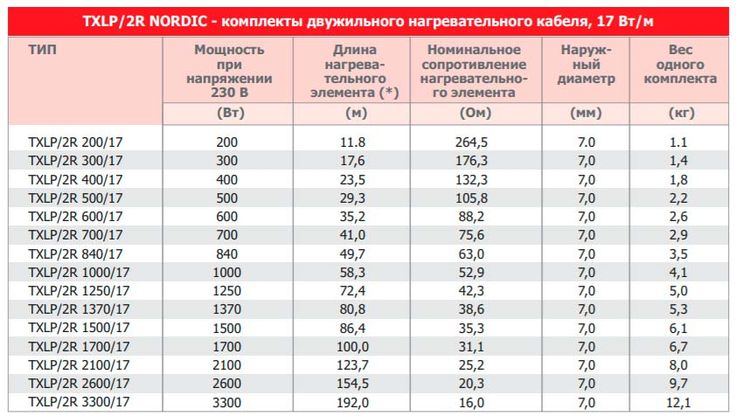

При необходимости переключите мультиметр на большую шкалу – 2000 Ом. Если и там будут идентичные показания, это говорит о том, что ваш кабель неисправен и одна из его жил где-то оборвана.

Если показания одинаковые

Если показания для обоих проводов одинаковы и находятся в пределах 10% от общей длины провода (обратитесь к техническим характеристикам изделия или руководству), возможно, все в порядке. Однако это может также означать, что разрыв находится на дальнем конце провода. Наиболее распространенным неисправностью в этом случае является повреждение оконечного соединения (на конце провода).

Если полученные показания одинаковые, но значение расстояния меньше заводской длины провода.

Это может указывать на полный обрыв греющего кабеля в теплом полу.

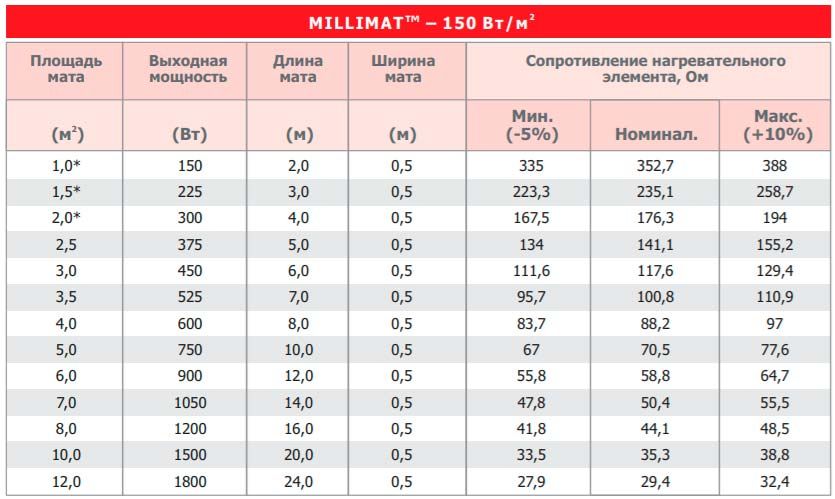

Пример 1. Например, в мате NADWM-120-350 площадью 25 квадратных футов (2,32 м. кв.) длина кабеля составляет 100 футов (30,5 метра), а самого мата 15 футов (4,5 метра). Если показания рефлектометра меньше 30,5 метров, возможно, имеется полный разрыв провода.

Пример 2. Если используются маты другими габаритами, длину кабеля в 1 квадратном метре можно уточнить у их производителя, или высчитать самостоятельно. К примеру, наиболее распространенными являются маты шириной 50 см и шагом провода 8-10 см.

Простыми пересчетами можно приблизительно определить длину кабеля в мате длиной 2м (площадь 1 м кв.)  L каб = 10,5 м. Для точного определения местонахождения нагревательного кабеля, можно воспользоваться тестовым набором 701K-G:

1. Подключить красный вывод к одному (или одновременно двум) жилам греющего кабеля
2. Подключить черный вывод к металлической оболочке греющего кабеля
3. Переключить генератор в режим Tone (в этом режиме генератор подает в кабель сигнал)
4. При помощи индуктивного щупа, определяем местонахождение кабеля по максимальному значению принимаемого сигнала. Во избежание ошибок, следует уменьшить чувствительность прибора до минимального уровня, при котором будет слышен сигнал.

Если показания рефлектометра меньше фактической длины кабеля, возможно, имеется полный разрыв провода.

Почему плохо, если кабель греется?

Перегрев греющего кабеля — это серьезная проблема, которая может иметь несколько негативных последствий:

1. Пожаропожарная опасность

Как уже упоминалось, перегретый кабель может привести к пожару. Высокая температура может вызвать загорание материалов вокруг кабеля, что создаст серьезную угрозу для безопасности окружающих.

2. Повреждение кабеля

Постоянный перегрев может привести к повреждению изоляции кабеля и его внутренних компонентов. Это ухудшит работу кабеля и сократ

Способы проверки греющего кабеля	Особенности	Причины перегрева
Внешний осмотр	Обнаружение видимых повреждений	Долгосрочное износение
Использование тепловизора	Обнаружение изменений температуры на поверхности	Нарушение изоляции
Электрические измерения	Измерение сопротивления	Неправильная установка
Тестирование в реальных условиях	Проверка работы при нагреве	Превышение номинальной мощности

Вопрос — ответ

Какие опасности связаны с перегревом греющего кабеля?

Перегрев греющего кабеля может представлять серьезные опасности, включая возможность пожара и повреждения кабеля. В случае перегрева, кабель может стать источником зажигания, а также повредить окружающие материалы и структуры.

Как часто следует проверять работоспособность греющего кабеля?

Регулярная проверка греющего кабеля рекомендуется не реже одного раза в год. Однако, в некоторых случаях, как например в холодных климатах, частота проверки может быть выше для обеспечения безопасной и эффективной работы.

Какие признаки могут свидетельствовать о неисправности греющего кабеля?

Признаки неисправности греющего кабеля могут включать в себя неравномерный нагрев, отсутствие нагрева, поврежденную изоляцию, электрические перебои и увеличение энергопотребления. В случае обнаружения подобных симптомов, кабель следует проверить и, при необходимости, ремонтировать.

Какие методы можно использовать для проверки греющего кабеля?

Для проверки греющего кабеля можно использовать визуальный осмотр, тепловизоры, электрические измерения и тестирование в реальных условиях. Комбинированный подход позволяет более точно оценить состояние кабеля.

Каковы основные шаги по предотвращению перегрева греющего кабеля?

Основные шаги по предотвращению перегрева греющего кабеля включают в себя регулярную проверку, устранение обнаруженных неисправностей, правильную установку и следование инструкциям производителя

Также важно не превышать номинальную мощность кабеля и следить за нагрузкой

Способы проверки греющего кабеля

При покупке, монтаже и эксплуатации теплого пола или другой аналогичной системы необходимо проверять греющий кабель. От целостности внутренней и наружной кабельной изоляции зависит долговечность работы электрической нагревательной системы. При этом сложность заключается в том, что уложенное изделие — скрытая проводка. Рассмотрим основные типы повреждений нагревательного кабеля и способы проверки.

Типы повреждений

Чаще всего целостность греющего провода нарушается из-за механического воздействия или перегрева.

В результате механических повреждений возможен обрыв нагревательного кабеля, который, в свою очередь, может привести к короткому замыканию. Подобные повреждения вызывают различные факторы:

• проведение работ в зоне, где уложен провод, без учета схемы его размещения — например, сверление напольного покрытия или установка оборудования;
• несоблюдение рекомендованного производителем радиуса изгиба при укладке;
• разрушение муфт, соединяющей контакты греющей жилы, из-за их окисления под воздействием высокой влажности.

Перегрев, как правило, случается в результате одной из двух причин. Первая — над проложенным нагревательным проводом размещены ковры или мебель, которую не сдвигают с места на протяжении многих лет. Вторая — кабель пересекается с другими проводами, трубками или материалами, контрастирующими по теплопроводности с основой (стяжкой), и в результате образуется перепад температур, ведущий к постоянному перегреву проводки.

Способы проверки

Проверить нагревательный кабель после укладки можно разными способами. Самые эффективные и быстрые — с помощью мультиметра, мегаомметра и тепловизора.

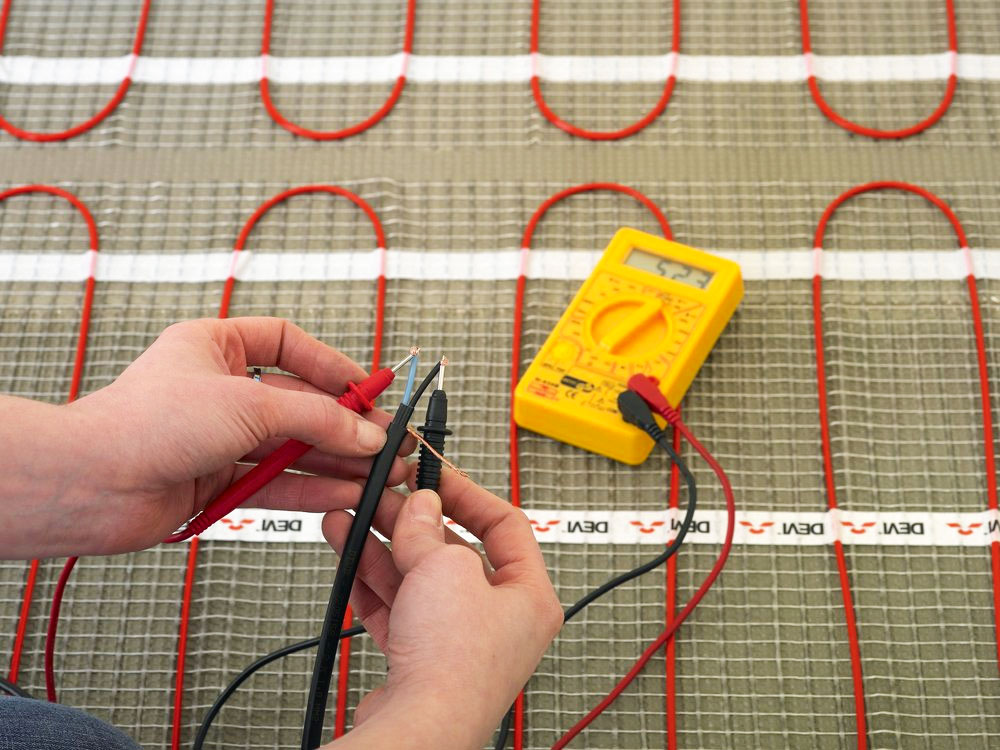

Прозвонка мультиметром

Мультиметр нужен для измерения сопротивления кабельных жил. Его используют, чтобы проверить провод на целостность. Как происходит проверка:

• мультиметр нужно установить в режим измерения электрического сопротивления;
• щупы прибора прикладывают к кабельным жилам;
• на экране высветится цифра, обозначающая фактическое сопротивление проводника — ее необходимо сравнить с сопротивлением, указанным в паспорте или на маркировке.

Если данные прибора примерно равны паспортным значениям, значит, с нагревательным кабелем всё в порядке и он соответствует заявленным характеристикам. Допускается разница в 15 % в большую или меньшую сторону.

Если на экране высветилась цифра, близкая к бесконечности, это говорит о наличии разрыва и необходимости локализации проблемного места.

Проверка мегаомметром

Полноценная диагностика системы нагрева после укладки нагревательного кабеля проводится с использованием мегаомметра. Прибор может быть стрелочным с механической ручкой или электронным с цифровой индикацией. Главное — он должен иметь рабочее напряжение не ниже 2500 В.

При прозвонке проводки мегаомметром сопротивление изоляции должно составлять от 1 GOm (1000 МОм): если прибор показывает более низкие значения, это указывает на наличие проблем с проводом.

Проверка тепловизором

Проверка тепловизором позволяет обнаружить места повреждений. На экране этого прибора отображается инфракрасное излучение, идущее от системы, в которой работают нагревательные кабели. Там, где повреждений нет, излучение будет равномерным.

Если тепловизор показывает неравномерное тепловое излучение, значит, повреждения есть, и необходимо ремонтировать нагревательную систему.

Другие причины

Случается, что проверка мультиметром показывает, что с нагревательным кабелем всё в порядке, но система не работает. В таком случае причины неисправности часто кроются не в кабельной изоляции.

Неисправность может возникнуть в распределительном щитке. Выявить ее поможет проверка устройства защитного отключения, автомата или дифавтомата — смотря на какой тип выключена подведена система в вашем щитке.

Неработающий провод может быть следствием пониженного напряжения в электросети. Решить проблему поможет установка стабилизатора напряжения.

Чтобы избежать проблем с поиском неисправностей уложенного кабеля в будущем, обязательно сохраняйте его паспортную документацию.

Проверка номинальной мощности кабеля

Для проверки номинальной мощности саморегулирующего греющего кабеля с использованием мультиметра вам потребуется:

1. Мультиметр с возможностью измерения сопротивления и тока.
2. Два провода с крокодилскими зажимами для подключения мультиметра.

Для проведения проверки номинальной мощности кабеля следуйте инструкциям:

1. Отключите питание от кабеля и убедитесь, что кабель не подключен к источнику питания.
2. Подключите мультиметр к саморегулирующему кабелю:

• Один провод мультиметра подсоедините к одному концу кабеля с помощью крокодилского зажима.
• Другой провод мультиметра подсоедините к другому концу кабеля с помощью крокодилского зажима.

Установите мультиметр в режим измерения сопротивления.
Считайте показания мультиметра и запишите их.
Расчет номинальной мощности кабеля:

• Используйте формулу P = I2 * R, где P — мощность, I — сила тока, R — сопротивление.
• Сила тока (I) может быть найдена путем измерения тока с помощью мультиметра в соответствии с инструкцией по эксплуатации.
• Сопротивление (R) было измерено мультиметром в предыдущем шаге.
• Подставьте значения силы тока (I) и сопротивления (R) в формулу и произведите вычисления.

Сравните рассчитанную мощность с номинальной мощностью кабеля, указанной на его маркировке. Если значения совпадают, то кабель функционирует нормально.

Важно отметить, что проверка номинальной мощности кабеля должна проводиться регулярно, особенно перед началом отопительного сезона, чтобы убедиться в надлежащей работе системы обогрева

Этапы проверки

Проверку работоспособности системы теплый пол выполняются в следующей последовательности:

• Визуальный осмотр, в ходе которого удается установить видимые дефекты. Малоинформативный этап, так как не всегда позволяет определить наличие проблемы;
• С использованием мультиметра, позволяющий определить общее состояние системы и каждого из элементов по отдельности.

Если после визуального осмотра выявить повреждения не получилось, значит следует воспользоваться мультиметром. Для этого:

• Переводят прибор в режим измерения сопротивления. Выбирают максимальное значение 2 кОм. Контролируют правильность настройки устройства, закоротив щупы. На экране в это время должен отразиться ноль;
• Измеряют сопротивление греющего кабеля, подсоединив щупы к его жилам;
• Сравнивают найденной значение с паспортным. При этом надо обязательно учесть, что температура воздуха внутри помещения, длина нагревательного контура способны оказывать некоторое влияние на получаемый результат. С учетом этого допустимая погрешность может находиться в интервале 10 – 15%;
• Измеряют сопротивление изоляции. Выбрав тот же режим на мультиметре, прозванивают каждую жилу. Об отсутствии каких-либо повреждений свидетельствует единица на табло устройства.

Чтобы быть уверенным в конечном результате, следует проводить проверку нагревательного кабеля на всех этапах монтажа.

Если есть подозрения, что возникли проблемы с терморегулятором, стоит сначала отключить нагревательный кабель. Затем перевести терморегулятор в режим максимального нагрева. После этого к клеммам устройства надо приложить щупы мультиметра. При этом должно сработать реле, а измерительный прибор покажет реальное напряжение в системе. Далее терморегулятор следует перевести в минимальный режим работы. В этом случае реле должно отключиться, а мультиметр покажет нулевое значение.

Ели этого не произошло, значите терморегулятор находится в технически неисправном состоянии и требуется его ремонт либо замена. В большинстве случаев выбирают именно второй вариант, так как выполнение ремонтных работ сопряжено с определенными трудностями и предполагает обращение к специалистам.

Предлагаем посмотреть видео, в котором подробно рассказывается о порядке проверки теплого пола:

Как выявить проблемы

Прежде чем электричество поступит к нагревательным элементам, оно проходит через термостат. Это прибор, который регулирует подачу тока: если пол нагрелся до заданной температуры, происходит автоматическое отключение питания. При охлаждении – ток снова поступает.

У терморегулятора есть электронное табло, которое показывает напряжение, чтобы проверить, как он работает, необходимо:

• демонтировать прибор;
• с помощью мультиметра замерить напряжение, выставляя максимальную температуру пола – датчики должны показывать 220 В;

• затем ручку реле нужно повернуть в обратное направление – выставить минимальную температуру – датчики должны показать отсутствие напряжения.

Таким образом, можно проверить работает ли реле и сам терморегулятор.

Для определения исправности греющего кабеля необходимо измерить его сопротивление. Делается это с помощью мультиметра, следующим образом:

Расчёт укладки теплого пола

• значение сопротивления нужно разделить на напряжение – 220 В – получится величина тока, который проходит по системе;
• величину тока нужно умножить на напряжение (220В) – получается мощность электрического пола, которая не должна отклоняться от заявленной производителем (указанной в паспорте системы) на 5%.

Если есть отклонения, они свидетельствуют о неисправности нагревательных элементов.

Как правильно проверить нагревательный кабель после его укладки при сдаче объекта.

   Пример ремонта двухжильного нагревательного мата VERIA (Дания), установленного на кухне, где после проведения диагностики было выявлено низкое значение сопротивления изоляции.

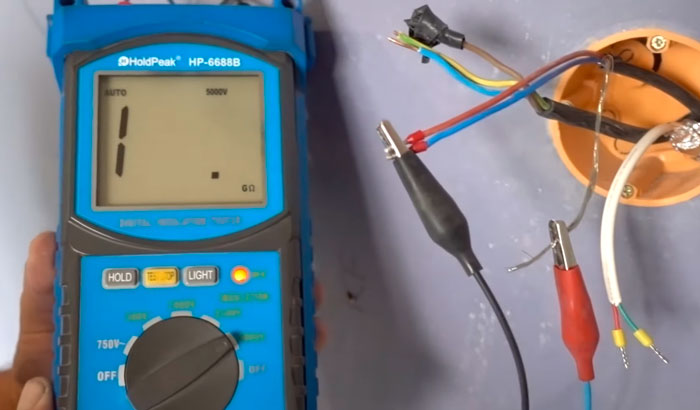

Мегомметр переключен на 1000 В и сопротивление изоляции мата по всем показателям как будто в норме. Нагревательные жилы целые и их сопротивление соответствует паспортным значениям.

Мегомметр переключен на 2500 В и сопротивление изоляции падает на 0. Нужен поиск места повреждения и необходимость ремонта нагревательного мата.

Проведен поиск места неисправности и открылась следующая картина состояния нагревательного мата. Как долго он смог бы проработать?

Сопротивление изоляции остальной части мата отличное, можно устанавливать клеевые термоусадочные муфты и укладывать напольное покрытие.

Было бы намного неприятнее для заказчика, если пришлось ремонтировать теплый пол со временем эксплуатации, сбивая заказную плитку по 120 Евро и часть мозаики по 500$.

Небольшое видео о диагностике нагревательного мата DEVI с измерением сопротивления изоляции мегомметром на 2500 В.

Видео о диагностике мегомметром нагревательных матов VERIA после демонтажа стяжки над ними.

Видео об определении нарушений изоляции нагревательного кабеля при диагностике мегомметром с рабочим напряжением 2500 В.

Определение места повреждения нагревательного кабеля после демонтажа подоконника на балконе.

Видео о ремонте нагревательного мата на лоджии. Поиск и устранение разных типов повреждений с установкой муфт.

Видео о переделке теплого пола с укладкой нового нагревательного мата.

Видео о ремонте нагревательного мата с установкой соединительных муфт.

Видео о ремонте нагревательного мата DEVI.

Диагностика и ремонт нагревательного мата.

Диагностика и ремонт нагревательного кабеля.

К чему приводит не проверка нагревательного мата после монтажа теплого пола.

Диагностика мегомметром нагревательного кабеля. Мегомметр на 1000В или всё таки на 2500В?

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр

Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы

Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Мультиметр

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Рекомендации по повышению эффективности греющего кабеля

Греющий кабель — это электрическое устройство, предназначенное для поддержания определенной температуры поверхности. От эффективности работы греющего кабеля зависит не только комфорт в помещении, но и энергосбережение, а также долговечность кабеля. В данной статье мы рассмотрим несколько простых рекомендаций, которые помогут повысить эффективность работы греющего кабеля.

1. Регулярное обслуживание

Для поддержания эффективной работы греющего кабеля необходимо проводить регулярные проверки и обслуживание. Рекомендуется ежегодно проверять работоспособность кабеля, а также внимательно осматривать его на наличие повреждений или изоляционных дефектов. Если вы обнаружили проблемы, необходимо немедленно их устранить или обратиться к специалистам для ремонта.

2. Установка термостата

Установка термостата позволяет контролировать температуру поверхности, на которой установлен греющий кабель. Термостат автоматически поддерживает заданную температуру, что позволяет экономить электроэнергию и предотвращать перегрев кабеля. Рекомендуется выбирать качественные термостаты и правильно настраивать их параметры с учетом особенностей помещения.

3. Изоляция и утепление

Чтобы эффективность греющего кабеля не была снижена из-за потери тепла, необходимо обеспечить хорошую изоляцию и утепление. Рекомендуется использовать специальные материалы для изоляции кабеля, а также проводить утепление стен и пола в помещении, где установлен кабель. Это поможет снизить энергопотребление и обеспечить оптимальные условия работы кабеля.

4. Правильная установка и расположение

Правильная установка и расположение греющего кабеля также влияют на его эффективность. Рекомендуется устанавливать кабель таким образом, чтобы он был равномерно размещен на поверхности и контактировал с ней на всей своей длине. Располагать кабель рекомендуется в местах, где наиболее часто происходит потеря тепла или возникают проблемы с образованием льда или конденсата.

5. Использование автоматического регулятора мощности

Автоматический регулятор мощности позволяет оптимизировать работу греющего кабеля в зависимости от внешних условий. На основе полученных данных о температуре окружающей среды регулятор автоматически регулирует мощность работы кабеля. Это позволяет снизить энергопотребление и предупредить возможные проблемы, связанные с перегревом или замерзанием провода.

Используя вышеуказанные рекомендации, можно повысить эффективность работы греющего кабеля и обеспечить долговечность его использования. Не забывайте также о правильном использовании и соблюдении всех инструкций по безопасности при эксплуатации греющего кабеля.

Преимущества греющего кабеля

Картинка 4. С близкого расстояния

Покупатели на практике уже выделяют положительные стороны этих изделий:

1. Доступные цены.
2. Устойчивость к воздействиям любого характера – биологического, термического, климатического, химического. Согревать конструкция будет при любых обстоятельствах.
3. Отсутствие вредных воздействий на здоровье окружающих людей.
4. Простая эксплуатация.
5. Долгий срок службы, составляющий от 25 лет и дольше.
6. Широкая сфера применения, которой может похвастаться провод нагревательный.
7. Самостоятельный контроль подачи тепла. Значит, пользователь сам может включать и выключать систему, когда ему удобно.

Как работает рефлектометр

Рефлектометр посылает электрический импульс в подключенный к нему кабель. Импульс проходит по кабелю до места неисправности, где отражается обратно к рефлектометру. При этом прибором измеряется время, которое потребовалось импульсу на то, чтобы достичь неисправности и вернулся назад. Значение времени преобразуется в показания расстояния, которые выводятся на дисплей рефлектометра.

Настройка рефлектометра

Для правильного пересчета времени перемещения импульса к повреждению и обратно, и повышения точности в измерении расстояния до повреждения, необходимо выставить коэффициент распространения, соответствующий типу греющего кабеля, который предстоит диагностировать. Для этого:

1. Полностью отключите подачу электроэнергии на термостат системы «Теплый пол», и отсоедините от него систему отопления.
2. Нажмите кнопку включения питания на рефлектометре TS-90, в случае использования анализатора Sidekick, переключите переключатель режимов анализатора в положение TDR.

3. Зайдите в режим «Настройки» (Setup)
4. При помощи клавиш «вверх»/«вниз»  выберите нужный кабель из списка.
5. Подсоедините входящие в комплект зажимы типа «крокодил» к измерителю, соблюдая указанную цветовую кодировку (черный к черному, красный к красному).

Если характеристики кабеля системы «Теплый пол» неизвестны, можно их определить самостоятельно, для чего понадобится аналогичный кабель известной длины. Для этого:

• Прикрепите один из измерительных проводов рефлектометра к одной из жил аналогичного греющего кабеля известной длины
• Прикрепите другой измерительный шнур к металлической оболочке нагревательного кабеля (кабель должен быть никуда не подключен)
• Подкорректировать коэффициент распространения NVP таким образом, чтобы длина кабеля, отображаемая рефлектометром, соответствовала реальной длине кабеля.

Если в справочнике прибора нет кабеля с таким коэффициентом распространения, необходимо записать его. Это пригодится в будущем для диагностики аналогичных кабелей.
